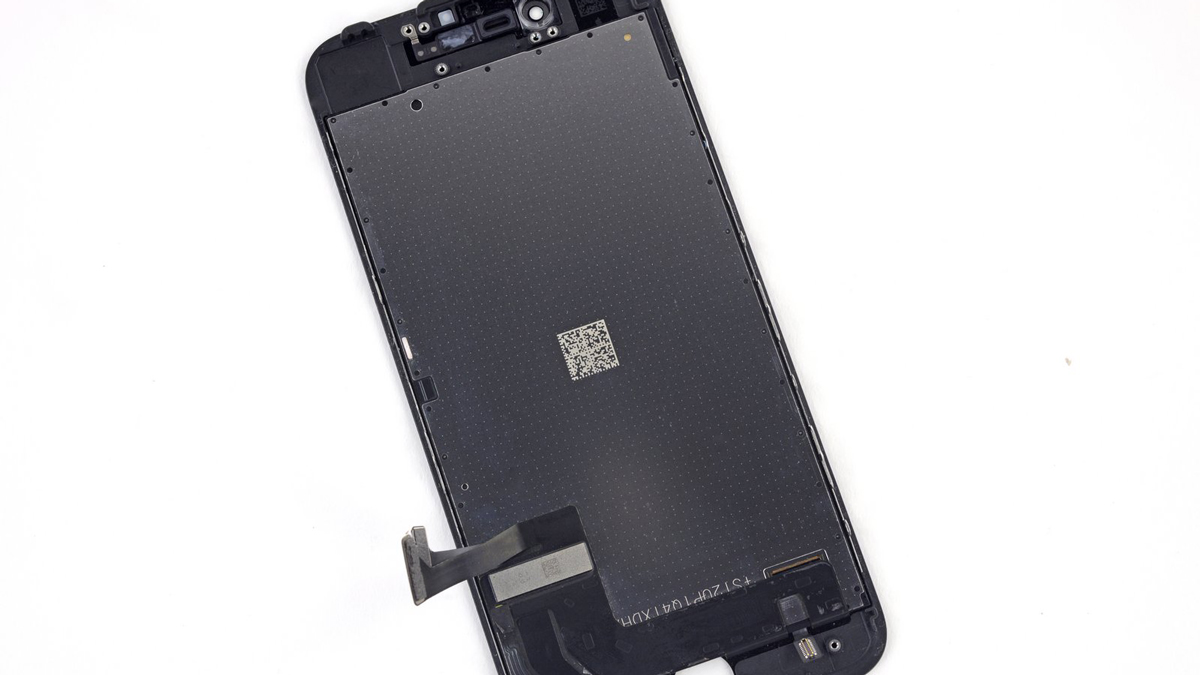

آموزش تعویض ال سی دی آیفون 7

• قبل از اینکه شروع کنید، شارژ باتری اپل خود را به زیر 25% خالی کنید. باتری لیتیوم یون فول شارژ اگر به اشتباه و به صورت اتفاقی با اشیاء نوک تیز مثل پیچ گوشتی ها و یا پنس برخورد کند می تواند منجر به انفجار و یا خطرات بالقوه شود.
• قبل از باز کردن گوشی، ابتدا آن را خاموش کنید.

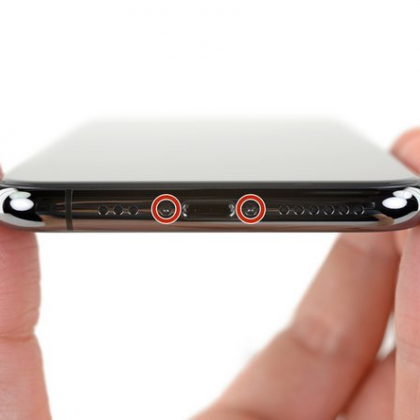

• در لبه پایین گوشی های آیفون دو پیچ t1 بلند 3.4 میلیمتری قرار دارد، با پیچ گوشتی مخصوص، آنها را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.
• با باز شدن صفحه نمایش آیفون، واشرهای آب بندی و ویژگی ضد آب بودن دستگاه به خطر می افتد. قبل از اینکه به مرحله بعد بروید چند واشر آب بندی، آماده داشته باشید، و یا اگر گوشی را با همان واشرهای قبلی و یا بدون واشر آب بندی نصب و سرهم بندی کردید، حداقل مراقب باشید که آیفون دیگر در معرض آب قرار نگیرد.

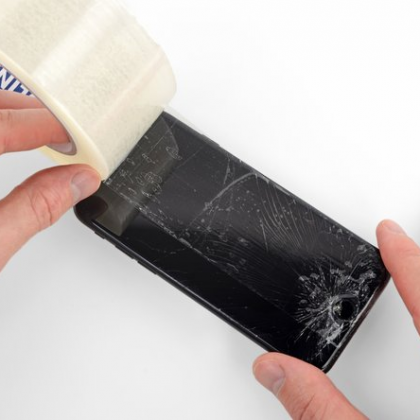

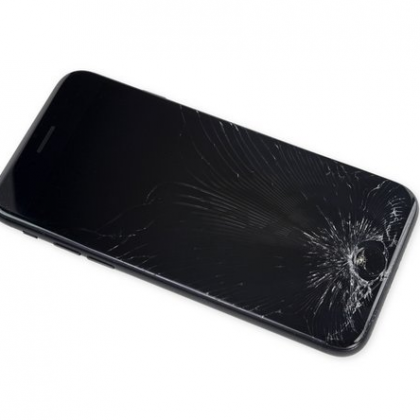

• اگر گلس صفحه نمایش آیفون شما شکسته و دچار ترک خوردگی شده است، یک لایه چسب پهن روی آن بیندازید تا در حین عملیات تعمیر باعث آسیب به پوست دست نشود و پرتاب تصادفی تکه های گلس به چشمان شما صدمه وارد نکند.

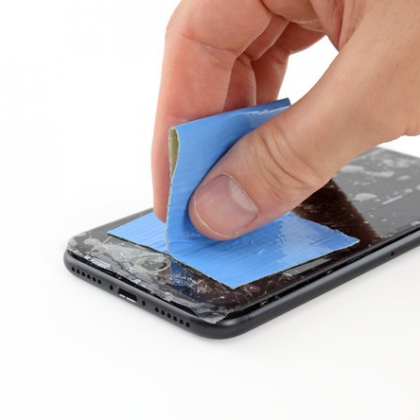

• چسب پهن را طوری روی صفحه بیندازید تا تمام ترک ها و صفحه نمایش را بپوشاند، در صورت نیاز یک لایه دیگر از چسب پهن به صورت همپوشانی شده روی صفحه قرار دهید.
• برای جلوگیری از آسیب ناگهانی به چشم، لطفاً عینک ایمنی و یا شیلد محافظ صورت استفاده کنید.
• اگر شکستگی گلس روی صفحه نمایش خیلی زیاد است و سطح گسترده ای از صفحه ترک خورده است، یک لایه چسب قوی به دور انگشت خود بیندازید و روی گلس انداخته کل آن را با دست به سمت بالا بکشید و از گوشی جدا کنید.

• لبه پایین آیفون را حرارت دهید، حرارت باعث شل شدن چسب نگهدارنده نمایشگر می شود و باعث می شود که راحت تر باز شود.

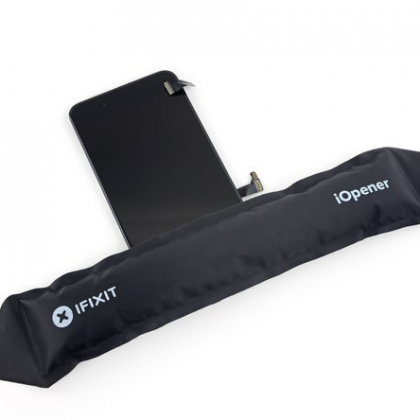

• برای حرارت دادن از سشوار صنعتی، هیتر استفاده کنید و یا آی اُپنر که از پیش گرم شده است را به مدت یک دقیقه روی لبه پایین قاب آیفون قرار دهید تا چسب ها شل شوند.

• پس از اینکه لبه های قاب را حرارت دادید، کاپ مکش را روی لبه پایینی پنل جلو، درست بالای دکمه هوم قرار دهید.
• اطمینان حاصل کنید که قسمتی از کاپ مکش با دکمه هوم همپوشانی نشده و روی دکمه هوم قرار نگرفته است. چرا که مانع از چسبیدن کامل کاپ مکش و ایجاد خلاء بین کاپ مکش و گلس جلو می شود.
• در صورتیکه صفحه نمایش به شدت آسیب دیده و گلس آن در سطح گسترده ای خرد شده است، ابتدا روی آن را با نوارچسب پهن بپوشانید و سپس کاپ مکش را وصل کنید. همچنین بجای استفاده از کاپ مکش می توانید از چسب های نواری قوی استفاده کنید. اگر استفاده از نوار چسب مقدور نبود می توانید پس از چسباندن کاپ مکش روی پنل، دور تا دور کاپ را با چسب قطره ای بسیار قوی محکم بچسبانید.

• دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.
• نوک اسپاتول Jakemy JM-OP07 سر صاف را به اندازه چند میلی متر در شکاف ایجاد شده فرو کنید.
• چسب آب بندی نگهدارنده صفحه نمایش بسیار محکم و قوی است؛ برای جدا کردن چسب ها و ایجاد شکاف اولیه به نیروی قابل توجهی نیاز است. اگر برای باز کردن شکاف با مشکل مواجه شدید و چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا لبه ها را کمی حرارت داده و سپس به آرامی کاپ مکش را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود و بتوانید نوک کاردک را لای آن قرار دهید.

• اسپاتول را در امتداد لبه پایین به سمت چپ گوشی بکشید.
• اسپاتول را در عرض شکاف بین صفحه نمایش و قاب پشت به آرامی و با دقت بچرخانید تا شکاف باز تر شود.

• اسپاتول را اطراف گوشه و سپس در امتداد لبه چپ تا گوشه بالای گوشی، و به سمت دکمه های کنترل حجم صدا و دکمه سکوت، بکشید و چسب نگهدارنده صفحه نمایش در سمت چپ گوشی را جدا کنید.
• سعی نکنید لبه بالای صفحه نمایش را از قاب پشت اهرم کنید، این قسمت با گیره های پلاستیکی نگه داشته شده است که در اثر فشار ممکن است بشکنند.

• اسپاتول را در لبه پایین آیفون سمت راست گوشی وارد کنید و این بار به سمت بالا و در امتداد لبه راست گوشی بکشید و چسب های سمت راست را نیز به طور کامل جدا کنید.
• اسپاتول را در عرض شکاف بین صفحه نمایش و قاب پشت به آرامی و با دقت بچرخانید تا شکاف باز تر شود.
• نوک اسپاتول را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در زیر آن آسیب وارد کند. نوک اسپاتول باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

• به آرامی کاپ مکش را به سمت بالا بکشید و لبه پایین صفحه نمایش را بلند کنید.
• هنگام بلند کردن صفحه نمایش مراقب باشید صفحه نمایش با زاویه بیش از 10 درجه بالا نیاید چرا که ممکن است کابل های منعطف در امتداد سمت راست گوشی که صفحه نمایش را به برد متصل می کند کشیده شوند و آسیب ببینند.

برای جدا کردن کاپ مکش از روی پنل جلو، زبانه کوچک کاپ را با انگشت به یک طرف هل دهید و سپس به آرامی کاپ مکش را بردارید.

• نوک کاردک را زیر صفحه نمایش در امتداد لبه بالای گوشی بین قاب عقب و پنل جلو بکشید تا بقیه چسب های نگهدارنده صفحه نمایش نیز شل و جدا شوند.
• مراقب باشید که به گیره های پلاستیکی در لبه بالای گوشی آسیب وارد نکنید.

• مجموعه صفحه نمایش را از لبه بالا گوشی به آرامی به سمت بالا بکشید تا گیره های نگهدارنده آن به قاب پشت جدا شوند.
• گوشی را روی میز کار قرار دهید و با دست پنل جلو را گرفته به صورت کتابی از سمت چپ به راست باز کنید.
• صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به لاجیک برد و به یکدیگر متصل هستند.
• صفحه نمایش را بلند کنید و به به یک جسم محکم مثلاً خود جعبه گوشی تکیه دهید.

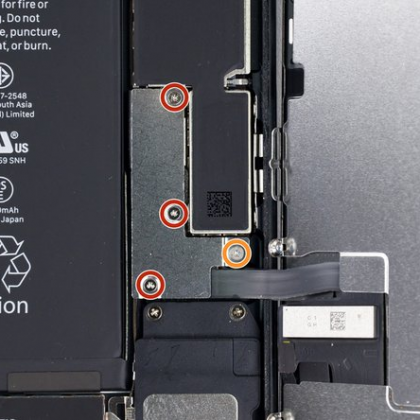

هر چهار پیچ نگهدارنده براکت پایینی کابل صفحه نمایش به لاجیک برد را باز کنید:

• با استفاده از پیچ گوشتی چند سر، سه پیچ 1.2 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.
• پیچ 2.4 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ نشان داده شده است.
• در سراسر عملیات تعمیر، هر پیچی را که باز می کنید آن را در الگوی پیچ ها قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید. بستن پیچ ها در جای اشتباه می تواند باعث آسیب همیشگی به آیفون شود.

با استفاده از پنس، لبه براکت یا محافظ فلزی کانکتورهای باتری و نمایشگر را گرفته از جای خود بردارید.

• نوک تخت اسپاتول را در سمت چپ کانکتور باتری قرار دهید و به آرامی به سمت بالا اهرم کنید و از سوکتش روی لاجیک برد خارج کنید.
• کانکتور را کمی به سمت بیرون از لاجیک برد خم کنید تا در حین تعمیر از اتصال ناگهانی آن با این سوکت جلوگیری شود و به گوشی برق نرساند.

• قبل از اینکه کابل ها را جدا کنید و یا مجدداً متصل کنید اطمینان حاصل نمایید که کانکتور باتری را قطع کرده اید.
• با استفاده از نوک اسپاتول و یا ناخن، هر دو کانکتور صفحه نمایش پایینی را به سمت بالا اهرم کنید و از سوکتش روی برد خارج کنید.
• برای نصب مجدد این مدل کانکتورها، ابتدا با دقت کانکتور را تراز کنید و از یک طرف فشار دهید تا با یک کلیک در جای خود قرار گیرد، سپس همین کار را برای طرف دیگر تکرار کنید. هرگز روی قسمت وسط کانکتور فشار وارد نکنید. اگر کانکتور به خوبی تراز نشده باشد و فشار داده شود، پین های آن خم شده و آسیب دائمی وارد می کند.
• پس از اتصال مجدد کانکتورها، در صورتی که صفحه نمایش سفید داشتید و یا خطوط سفیدی روی صفحه نمایش مشاهده کردید و یا همچنین تاچ به خوبی کار نکرد و یا حداقل در برخی قسمت ها عمل نمی کند، سعی کنید کانکتورها را دوباره جدا کنیدو هر دو کابل ها را با دقت و به درستی در جای خود قرار دهید و انها را متصل کنید.

• با پیچ گوشتی چندسر هر دو پیچ 1.3 میلی متری نگهدارنده براکت روی کانکتور مجموعه سنسور پنل جلو را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.
• با استفاده از پنس سرکج VETUS ESD-15 براکتی که از کانکتور مجموعه سنسور پنل جلو محافظت می کند را بردارید.

نوک اسپاتول و یا ناخن را زیر کانکتور مجموعه سنسور پنل جلو قرار دهید، به سمت بالا اهرم کنید و کابل منعطف مجموعه سنسور پنل جلو را جدا کنید.

• لبه های صفحه نمایش را با دست گرفته و مجموعه پنل جلو را بردارید.
• هنگام نصب مجدد به چسب های آب بندی اطراف لبه های صفحه نمایش دقت کنید. اگر لازم باشد چسب های قدیمی را برداشته و به دور لبه های صفحه نمایش، چسب جدید اضافه کنید.

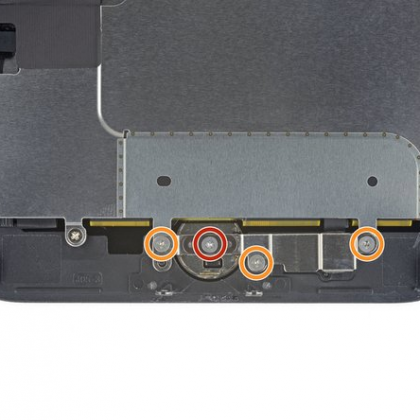

• با استفاده از پیچ گوشتی چند سر، هر چهار پیچ براکت روی سنسور هوم/تاچ آی دی را باز کنید.
• پیچ 1.1 میلی متری را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.
• سه پیچ 1.3 میلی متری را باز کنید. جای این پیچ در تصویر با دایره نارنجی رنگ مشخص شده است.
• هنگام بستن پیچ ها و مونتاژ براکت مراقب باشید که پیچ ها را خیلی سفت نکنید، چرا که ممکن است دکمه هوم از کار بیفتد.

با استفاده از پنس سر کج، براکت تاچ آی دی و یا همان دکمه هوم را بردارید.

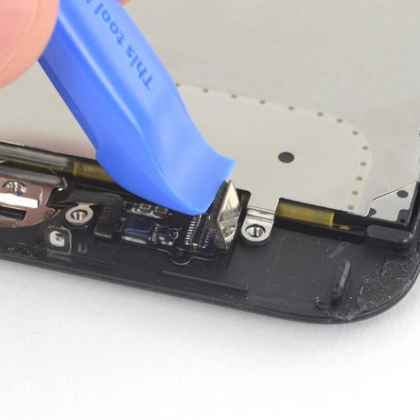

• نوک ابزار قاب باز کن پلاستیکی را زیر لبه سمت چپ کانکتور کابل دکمه هوم فرو کنید و به آرامی به سمت بالا اهرم کنید تا از سوکتش جدا شود.
• اگر کل کانکتور بدون اینکه جدا شود، بالا می آید، نوک تخت اسپاتول را در لبه بالای کانکتور قرار دهید و فشار دهید، همزمان سمت چپ کانکتور را اهرم کنید. خیلی مراقب باشید تا به کابل و یا کانکتور صدمه وارد نشود و یا حواستان باشد سنسور را برای همیشه از کار نیندازید.

• محل اتصال پایه دکمه هوم آیفون 7 با چسب به پنل روی گوشی چسبانده شده است. در این مرحله باید این اتصال پایه را از روی بدنه جدا کنید.ابزار تعمیرات موبایل مانند ابزار قاب باز کن پلاستیکی را زیر اتصال قرار دهید و با دقت و به آرامی به سمت بالا اهرم کنید و کابل هوم یا سنسور تاچ آی دی را از جای خود بیرون بیاورید.
• در این مرحله اگر دقت لازم را به خرج ندهید به راحتی به آیفون تان آسیب خواهید رساند. هر کجا که از ابزار اهرم استفاده کردید خیلی آرام و با دقت کار کنید. اگر به سخت افزار تاچ آی دی آسیب وارد کردید، باید تنها توسط شرکت اپل تعویض شود.
• در صورتی که کانکتور براحتی اهرم نمی شود و از جای خود جدا نمی شود، از سشوار مو و یا آی¬اُپنر استفاده کنید و این قسمت را حرارت دهید تا چسب نگهدارنده کانکتور شل شود، سپس مجدداً تلاش کنید و کانکتور را اهرم کنید.
• قرار نیست کانکتور و اتصال پایه دکمه هوم به طور کامل از پنل روی گوشی برداشته شود، بلکه فقط آن را از روی قاب گوشی جدا می کنیم تا در مسیر جداسازی دکمه هوم قرار نداشته باشد.

• با استفاده از آی اُپنر اطراف دکمه هوم و یا سنسور تاچ آی دی را حرارت دهید تا چسب های نگهدارنده کابل اختصاصی دکمه هوم شل شود و براحتی برداشته شود.
• گوشی را برگردانید، حرارت نباید به طور مستقیم به دکمه هوم و قطعات اطراف آن وارد شود. آی اُپنر را از قبل آماده کنید و آن را به مدت 90 ثانیه در لبه زیرین گوشی قرار دهید تا چسب های زیر آن باز شود.

نوک کاردک یا قطعه مثلث شکل پلاستیکی را از سمت راست به زیر کابل دکمه هوم فرو کنید و به آرامی آن را به سمت چپ حرکت دهید تا به خود دکمه هوم یا تاچ آی دی برسد و چسب های نگهدارنده کابل دکمه هوم یا سنسور تاچ آی دی که به قسمت پشت پنل جلو متصل شده است را جدا کنید.

• با انگشت دکمه هوم آیفون 7 را از روی پنل جلو برداشته و جدا کنید.
• برای نصب مجدد، ابتدا کابل دکمه هوم را از طریق سوارخ در پنل جلو عبور دهید.

همراه با قطعه تعویضی خریداری شده شما ممکن است چند پیچ چند سر Y000 برای بستن براکت دکمه هوم وجود داشته باشد. اگر پیج های قبلی خراب و یا معیوب شده اند و درست بسته نمی شوند از این پیچ ها استفاده کنید.

سه پیچ نگهدارنده براکت کپسول گوشی را باز کنید:

• با استفاده از پیچ گوشتی چهارسو، دو پیچ 2.6 میلی متری را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ مشخص شده است.
• با پیچ گوشتی چهارسو، پیچ 1.7 میلی متری را باز کنید. جای این پیچ در تصویر با دایره نارنجی رنگ مشخص شده است.

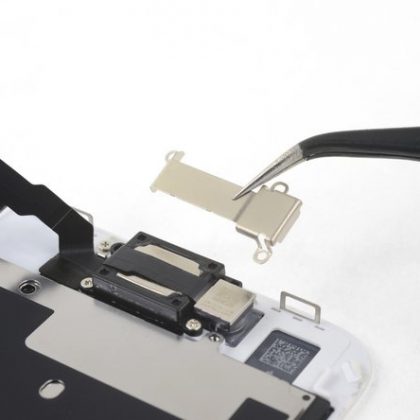

با پنس سرکج، لبه براکت کپسول گوشی را گرفته از جای خود بردارید.

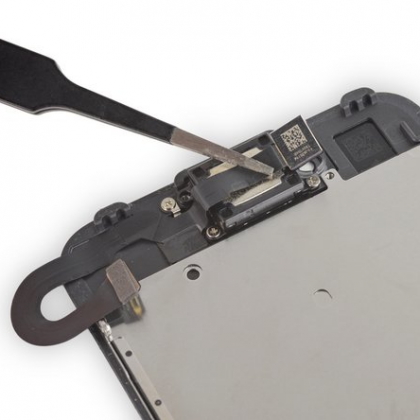

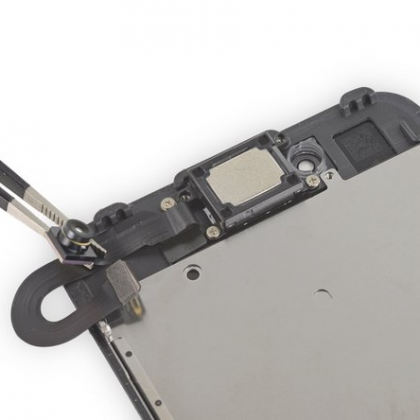

با پنس سر راست، کابل دوربین سلفی را گرفته از روی کپسول کنار بزنید تا دسترسی به کپسول گوشی براحتی صورت گیرد.

• دو پیچ نگهدارنده کپسول گوشی به پنل جلو را باز کنید.

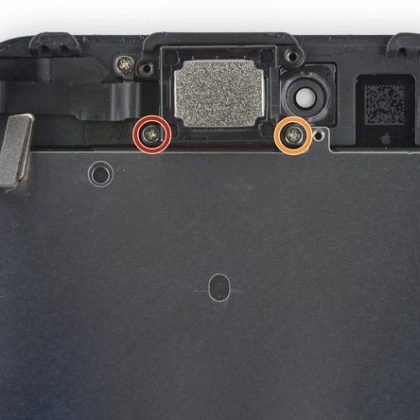

• با استفاده از پیچ گوشتی چهارسو، پیچ 1.9 میلی متری را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ نشان داده شده است.
• با استفاده از پیچ گوشتی چهارسو، پیچ 2.5 میلی متری را باز کنید. جای این پیچ در تصویر با دایره نارنجی رنگ نشان داده شده است.

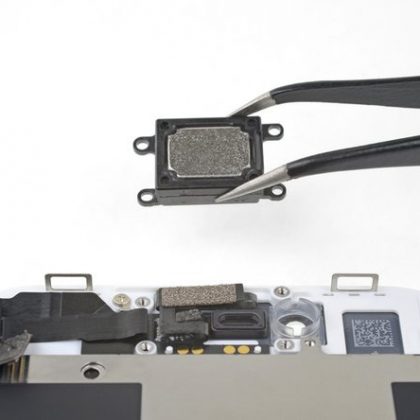

با استفاده از پنس سر کج، کپسول گوشی را از روی پنل جلویی بردارید.

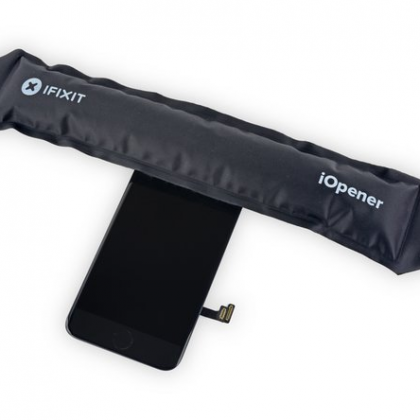

• آی اُپنر را آماده کنید و عملیات حرارتی را شروع کنید. آی اُپنر را در قسمت بالای صفحه نمایش قرار دهید تا چسب های نگهدارنده دوربین جلو و فلت سنسور شل شوند.
• قبل از اینکه به مرحله بعدی بروید حدود دو دقیقه منتظر بمانید تا چسب های به طور کامل شل شوند.

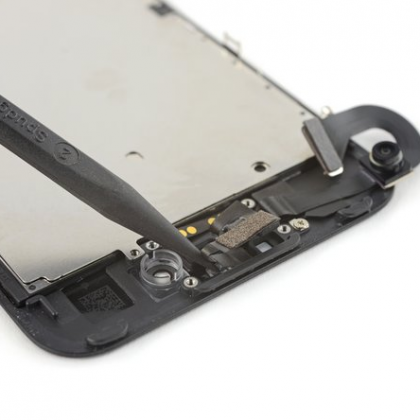

• نوک اسپاتول را در لبه سنسور مجاورتی وارد کرده و به آرامی به سمت بالا اهرم کنید تا از سوکتش و پنل جلو برداشته شود.
• هنگام اهرم کردن مراقب باشید به کابل و فلت سنسور آسیب نرسانید.

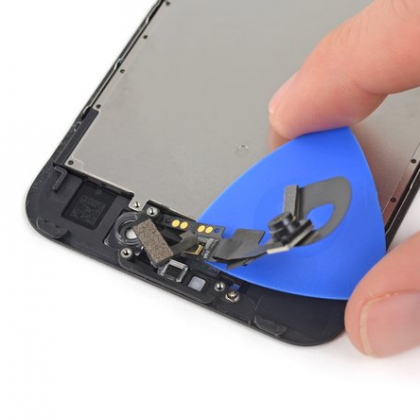

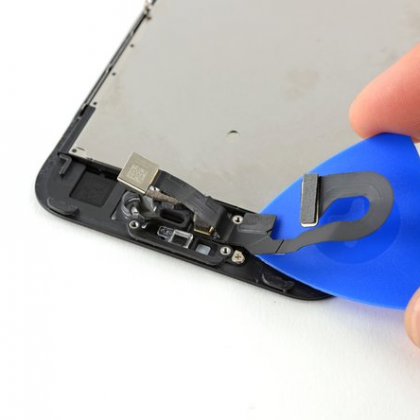

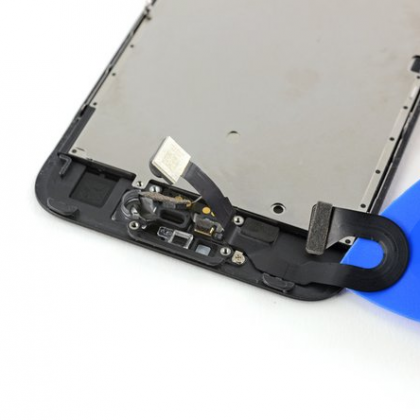

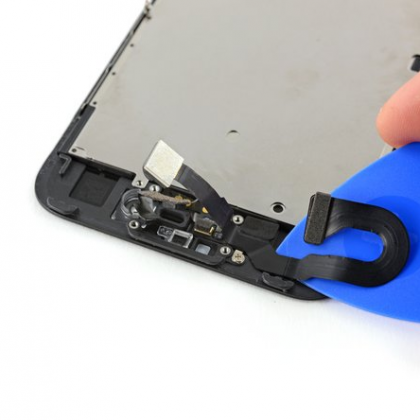

نوک کاردک را زیر فلت قرار دهید و به سمت محفظه دوربین جلو بکشید، و به آرامی و با دقت چسب نگهدارنده فلت به پنل جلو را جدا کنید. وقتی به جای پیچ رسیدید، توقف کنید.

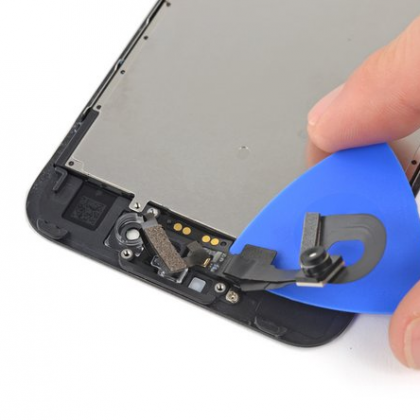

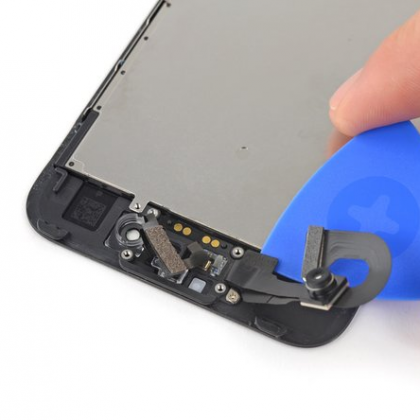

نوک کاردک را زیر کابل دوربین جلو قرار دهید (همان قسمت کابل منعطف که در مرحله قبل جدا کردید) و به آرامی اهرم کنید. کار را ادامه دهید تا بقیه کابل منعطف را جدا کنید.

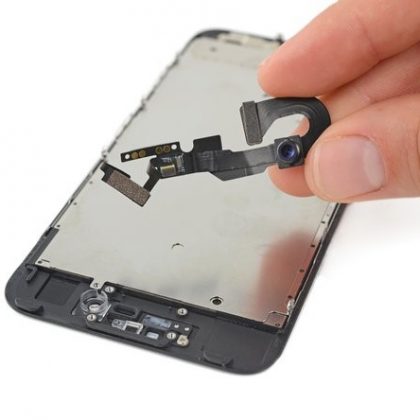

لبه دوربین جلو و فلت سنسور آیفون 7 را با دست گرفته از روی پنل جلویی بردارید.

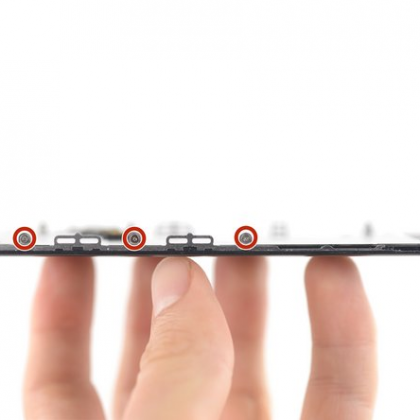

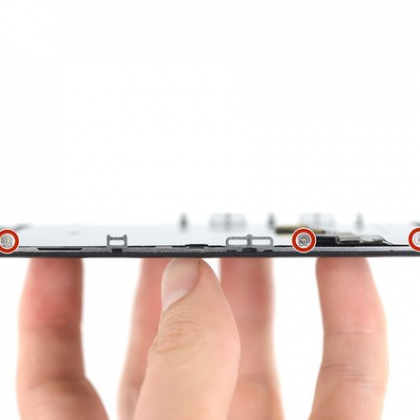

با استفاده از پیچ گوشتی چند سر، سه پیچ 1.2 میلی متری نگهدارنده پلیت ال سی دی را از هر دو لبه چپ و راست قاب گوشی باز کنید (در مجموع شش پیچ).

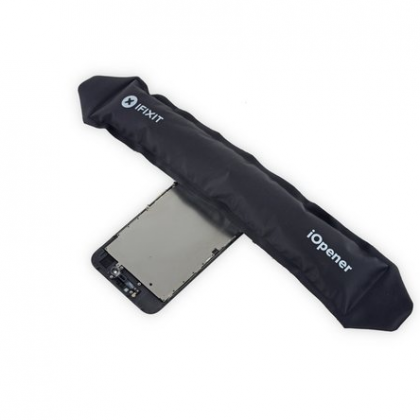

آی اُپنر از قبل آماده سازی شده را روی لبه پلیت محافظ در نزدیک ترین قسمت به دکمه هوم قرار دهید تا چسب نگهدارنده دکمه هوم شل شود.

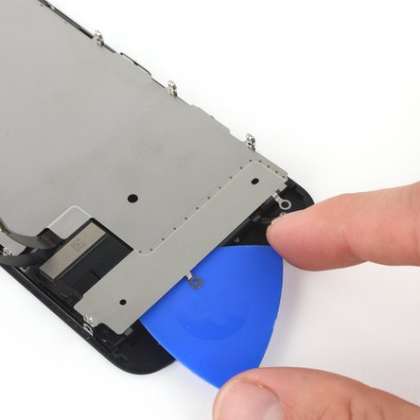

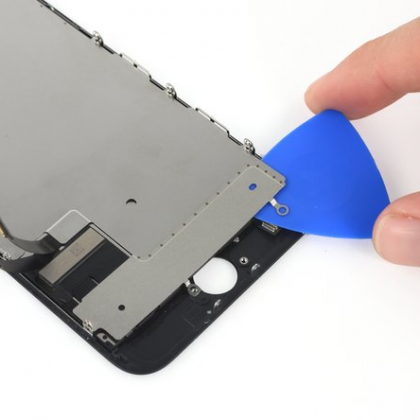

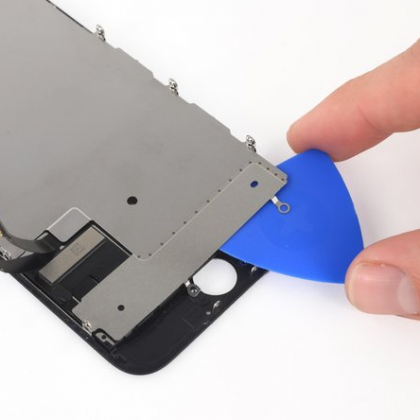

نوک کاردک پلاستیکی را زیر دکمه هوم قرار دهید و حرکت دهید تا چسب زیر دکمه هوم که پلیت ال سی دی را به مجموعه صفحه نمایش نگه داشته است، جدا شود.

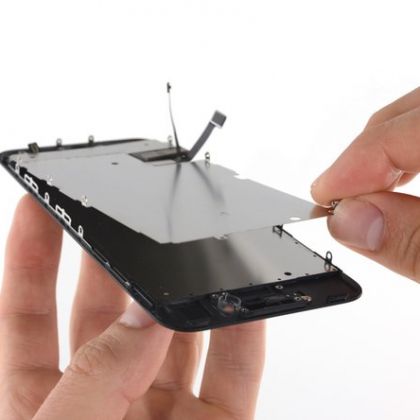

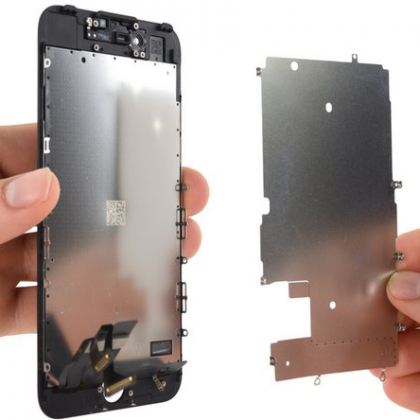

• به آرامی گوشه پلیت محافظ ال سی دی را با دست گرفته از روی مجموعه صفحه نمایش بردارید.
• هنگام برداشتن پلیت محافظ مراقب باشید که کابل داده های صفحه نمایش پاره نشود.

اکنون تنها چیزی که از پنل جلویی آیفون 7 باقی مانده است، تاچ ال سی دی (دیجیتایزر) گوشی است.

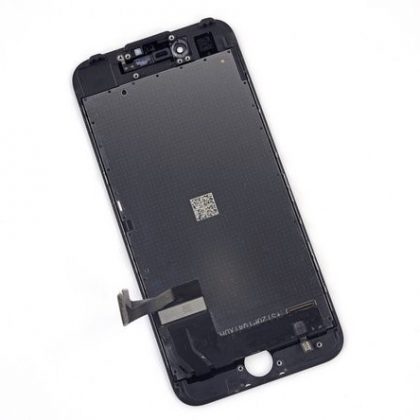

قطعات تعویضی جدید خود را با قطعات اصلی مقایسه کنید چک کنید قطعه ای از قلم نیفتاده باشد، قبل از نصب جای چسب های قدیمی را تمیز کنید و سپس از چسب جدید استفاده کنید.

برای نصب و اتصال قطعات گوشی اپل، مراحل بالا را از آخر به اول (برعکس) انجام دهید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی آیفون 7 گرفته شده است.
