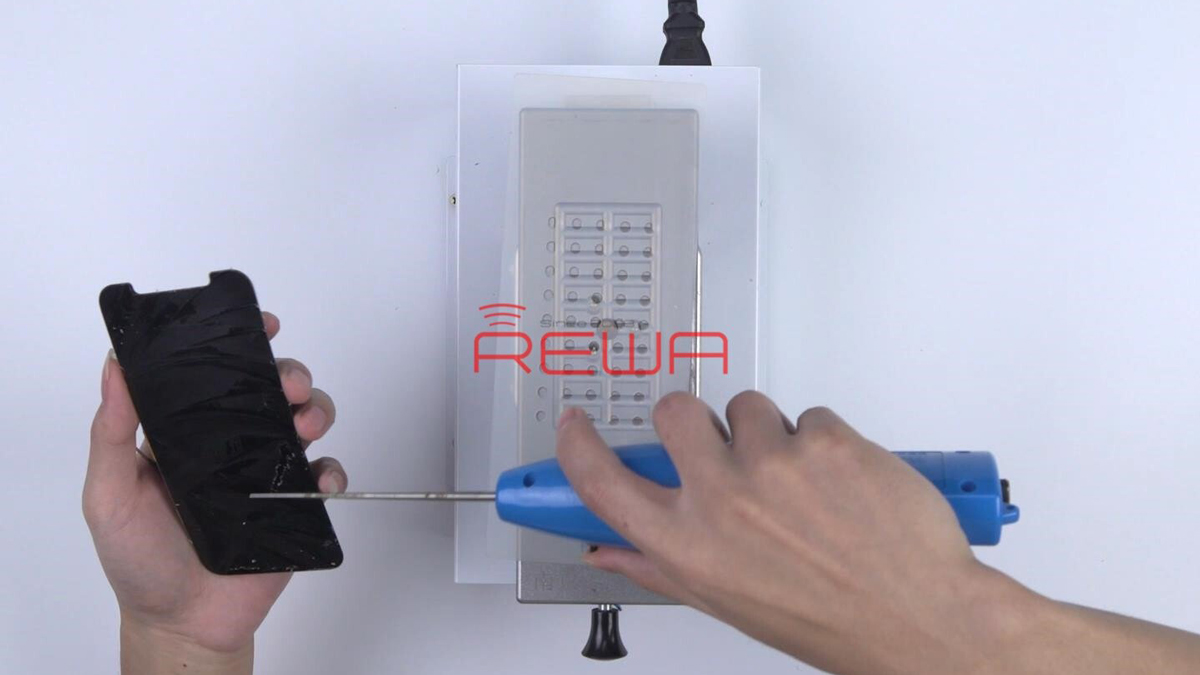

نحوه تعویض گلس شکسته ال سی دی گوشی آیفون 12

نحوه تعویض گلس شکسته ال سی دی گوشی آیفون 12

تعویض گلس شکسته صفحه نمایش گوشی آیفون 12 به تکنیک و تجهیزات خاص نیاز دارد و از آنجا که ال سی این گوشی آیفون با فریم همراه است کار تعویض گلس آن نیز با سایر برندهای حتی معتبر در بازار مثل گوشی های سامسونگ و هواوی و غیره متفاوت است.

تعویض گلس شکسته صفحه نمایش گوشی آیفون 12

تعویض گلس شکسته صفحه نمایش گوشی آیفون 12

در ابتدا بیایید یک بررسی زیبایی شناسی از صفحه نمایش داشته باشیم. می توانیم ببینیم که گوشی آیفون 12 دارای حاشیه باریک تری نسبت به گوشی آیفون 11 پرو است، بنابراین ممکن است جدا شدن قاب گوشی آیفون 12 کمی راحت تر باشد.

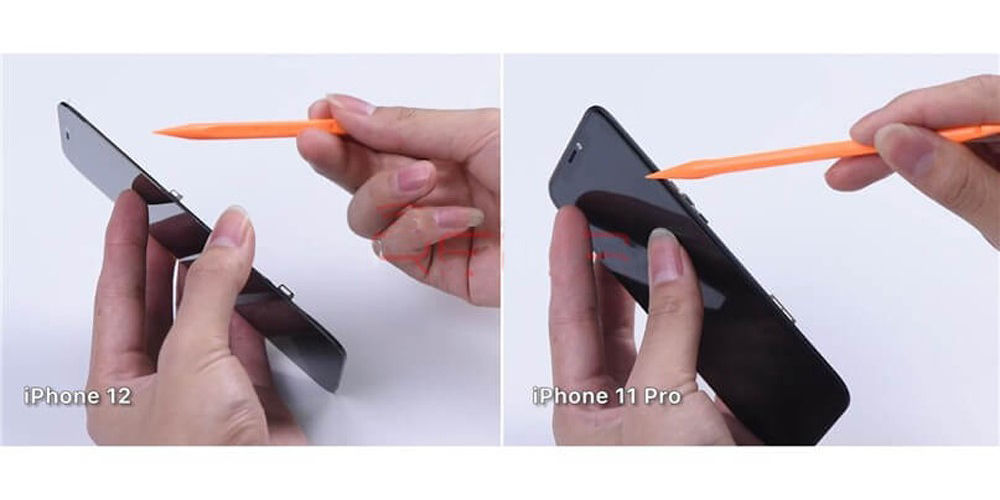

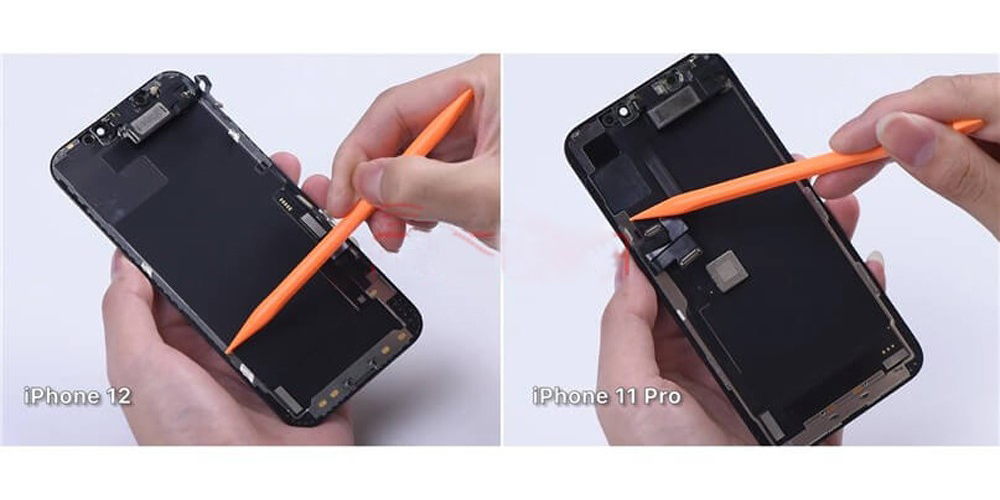

گوشی آیفون 12 دارای حاشیه باریک تری نسبت به گوشی آیفون 11 پرو است

گوشی آیفون 12 دارای حاشیه باریک تری نسبت به گوشی آیفون 11 پرو

در ادامه مراحل تعویض گلس شکسته ال سی دی گوشی آیفون 12 شرح داده می شود:

مرحله 1: تست صفحه نمایش گوشی آیفون 12

اول از همه، صفحه نمایش گوشی iPhone 12 تست می شود. انگشت خود را روی صفحه بکشید و ببینید که آیا نمایشگر، لمس و 3D Touch به خوبی کار می کنند یا خیر.

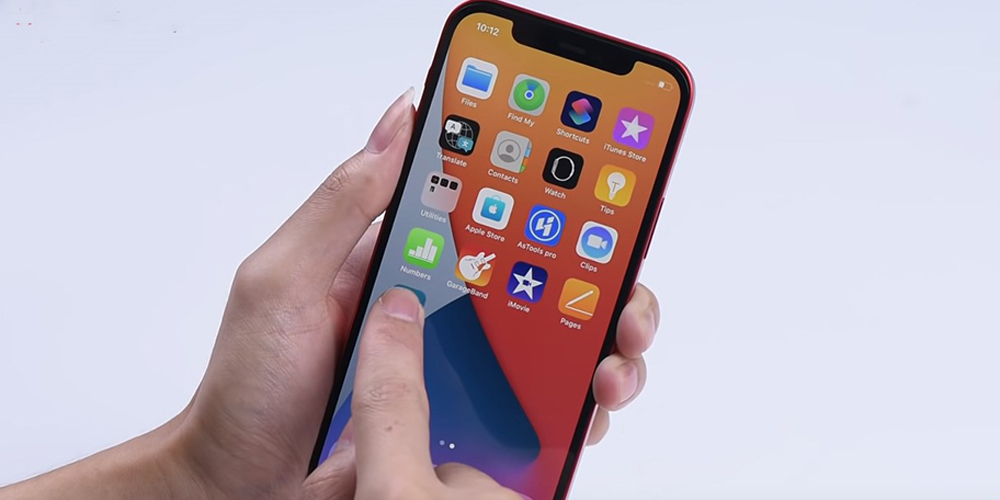

تست صفحه نمایش گوشی آیفون 12

تست صفحه نمایش گوشی آیفون 12

مرحله 2: جداسازی فریم ال سی دی گوشی آیفون 12

صفحه نمایش را برعکس بر روی صفحه کاری سپراتور قرار داده می شود، دما روی 100 درجه سانتیگراد تنظیم می شود و مکش شروع می گردد.

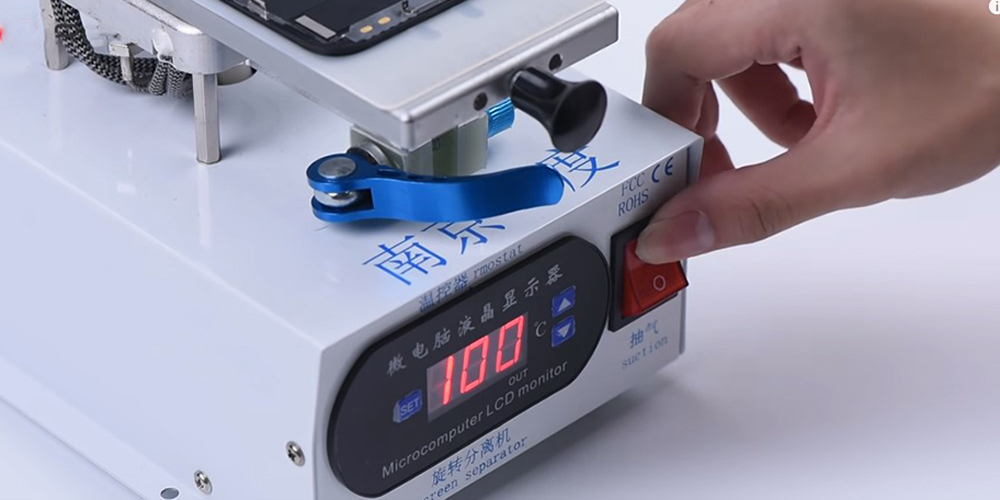

صفحه نمایش را برعکس بر روی صفحه کاری سپراتور قرار می دهیم

صفحه نمایش را برعکس بر روی صفحه کاری سپراتور قرار می دهیم

کار را با جدا کردن کابل منعطف کپسول زنگ گوشی شروع می کنیم. از آنجا که این کابل به شدت مستعد آسیب و پاره شدن است در جدا کردن آن بسیار دقت شود و قبل از شروع باید حرارت داده شود تا برداشتن آن سخت نشود. علاوه بر این، سنسور کپسول زنگ گوشی آیفون 12 با فریم ال سی دی یکی شده است.

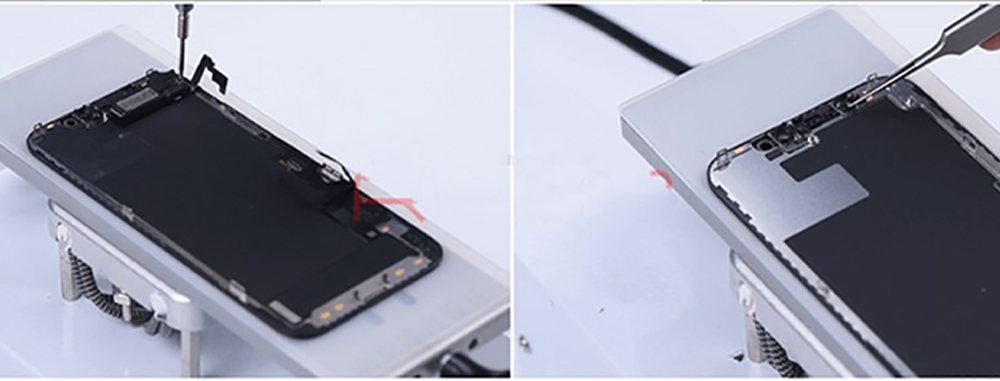

جدا کردن کابل منعطف کپسول زنگ گوشی

جدا کردن کابل منعطف کپسول زنگ گوشی

اکنون، فریم ال سی دی را جدا می کنیم. ابتدا چند قطره ماده شل کننده چسب را زیر فریم می چکانیم. تیغ صورت تراشی را برداشته کمی الکلی کرده و از آن برای جدا کردن قاب استفاده می کنیم. تیغ را زیر فریم قرار می دهیم و به عقب و جلو می کشیم، چسب های زیر آن را جدا می کنیم و قاب را با دقت اهرم می کنیم.

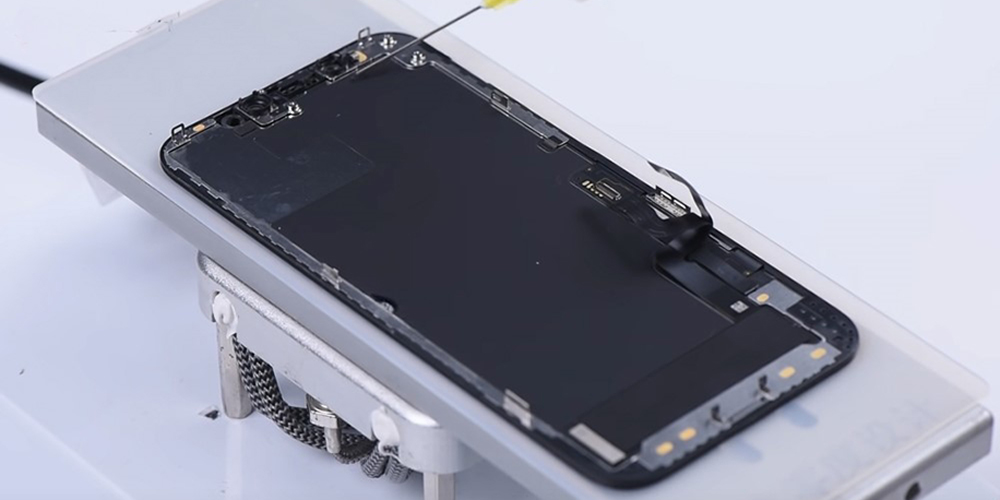

فریم ال سی دی را جدا می کنیم

فریم ال سی دی را جدا می کنیم

از آنجا که قسمت فوقانی جایی که کابل منعطف کپسول زنگ گوشی قرار دارد، چسب بیشتری بکار رفته است، برای شل کردن آن می توانیم از الکل بیشتری استفاده کنیم. اکنون که تمام چسب های زیر قاب جدا شدند، دو گوشه قاب را با انگشت گرفته و با احتیاط و به آرامی آن را جدا می کنیم. ایده بهتر این است که فریم ال سی دی را به هر طریقی که شده به صورت کامل جدا کنیم تا دوباره از آن استفاده کنیم. توجه داشته باشید که قسمتی از فریم از مواد پلاستیکی ساخته شده است که براحتی می شکند. برای جدا کردن کامل فریم، باید دقت بیشتری صورت گیرد.

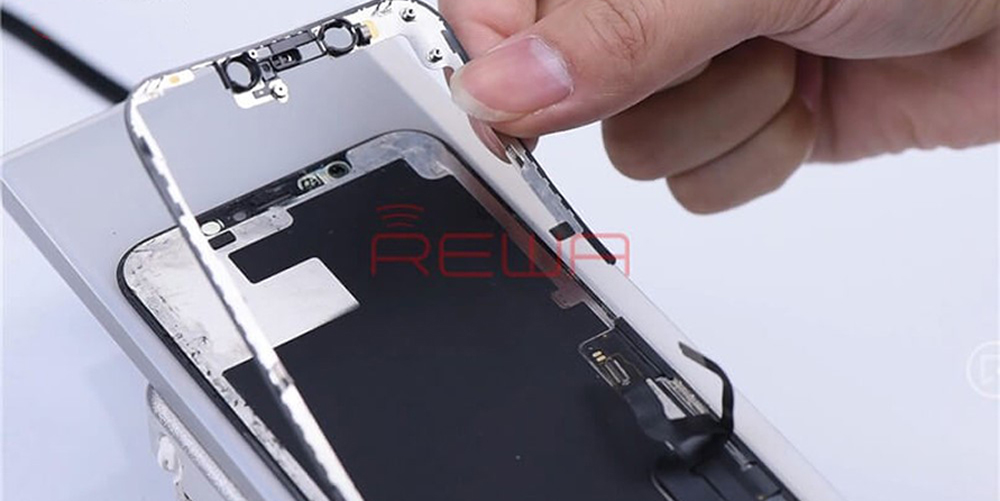

دو گوشه قاب را با انگشت گرفته و به آرامی آن را جدا می کنیم

دو گوشه قاب را با انگشت گرفته و به آرامی آن را جدا می کنیم

مرحله 3: جداسازی گلس شکسته صفحه نمایش گوشی آیفون 12

اکنون با برداشتن چسب اضافی در اطراف کابل منعطف، کپسول زنگ گوشی برداشته می شود و با استفاده از سیم لاکی نازک شروع به جداسازی گلس از روی صفحه نمایش اولد گوشی آیفون 12 می کنیم.

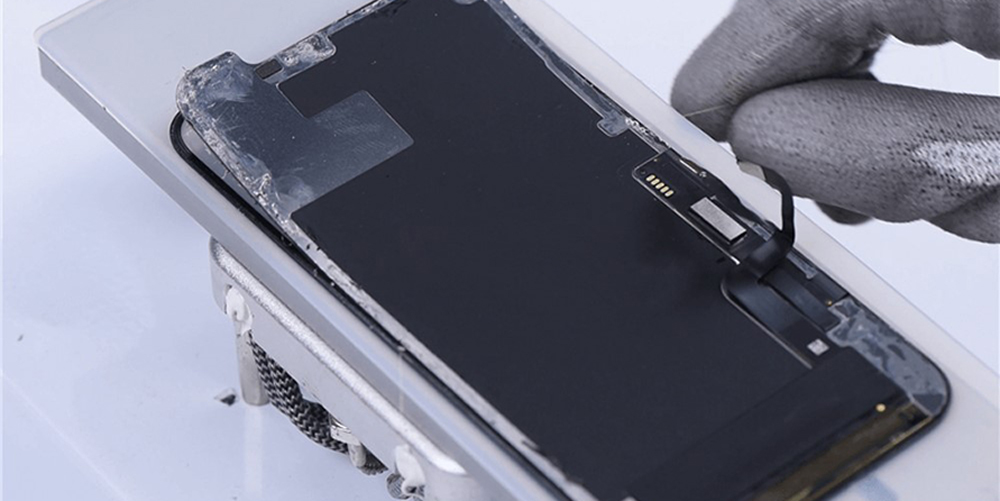

جداسازی گلس از روی صفحه نمایش با سیم لاکی نازک

جداسازی گلس از روی صفحه نمایش با سیم لاکی نازک

آنچه در پنل لمسی صفحه نمایش گوشی آیفون 12 بهتر از گوشی آیفون 11 پرو مشاهده می شود این است که شرایط در این گوشی بهتر شده و صفحه نمایش اولد براحتی آسیب نخواهد دید. به عبارت دیگر، صفحه لمسی گوشی آیفون 12 ضخیم تر است و خطوط برش آن واضح تر و پهن تر می باشد.

مرحله 4: تمیزکاری چسب OCA

صفحه نمایش OLED گوشی آیفون 12 روی صفحه کاری سپراتور قرار داده می شود. صفحه کاری سپراتور مجهز به المنت حرارتی است که باعث می شود صفحه نمایش گرم شده و چسب OCA قدیمی شل شود.

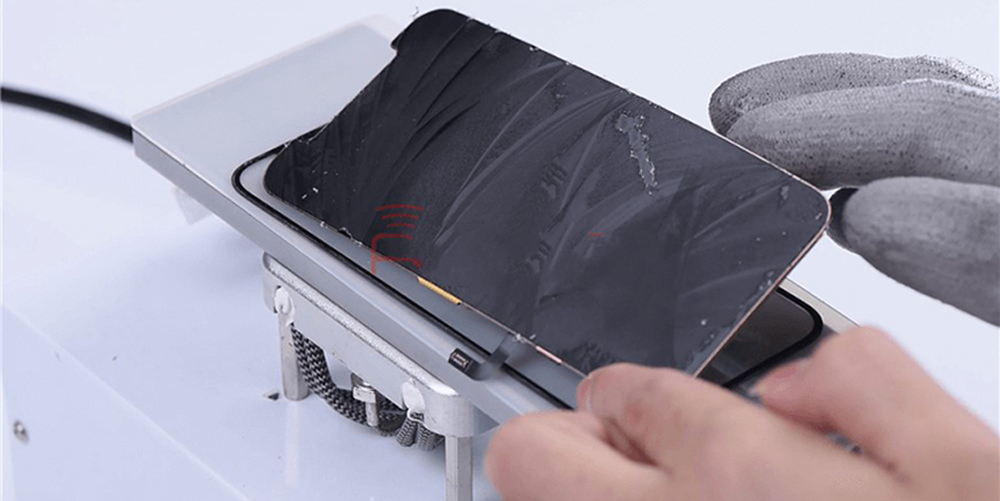

صفحه نمایش گوشی آیفون 12 روی صفحه حرارتی سپراتور قرار داده می شود

صفحه نمایش گوشی آیفون 12 روی صفحه حرارتی سپراتور قرار داده می شود

اکنون با استفاده از ابزار پاک کننده چسب OCA، چسب را شل و بلند می کنیم.

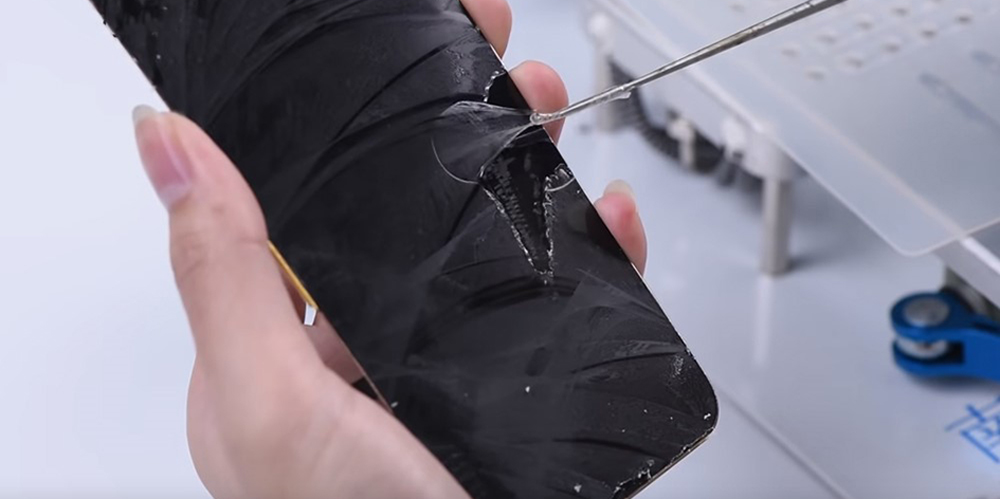

با استفاده از ابزار پاک کننده چسب OCA، چسب را شل و بلند می کنیم.

با استفاده از ابزار پاک کننده چسب OCA، چسب را شل و بلند می کنیم.

بقیه چسب نیز باید از روی صفحه نمایش و با کمک دست گرفته و جدا شود. در تمیزکاری چسب روی صفحه باید حوصله به خرج داده شود تا به طور کامل تمام چسب ها تمیزکاری و صفحه برای چسباندن چسب OCA جدید و گلس به خوبی آماده شود.

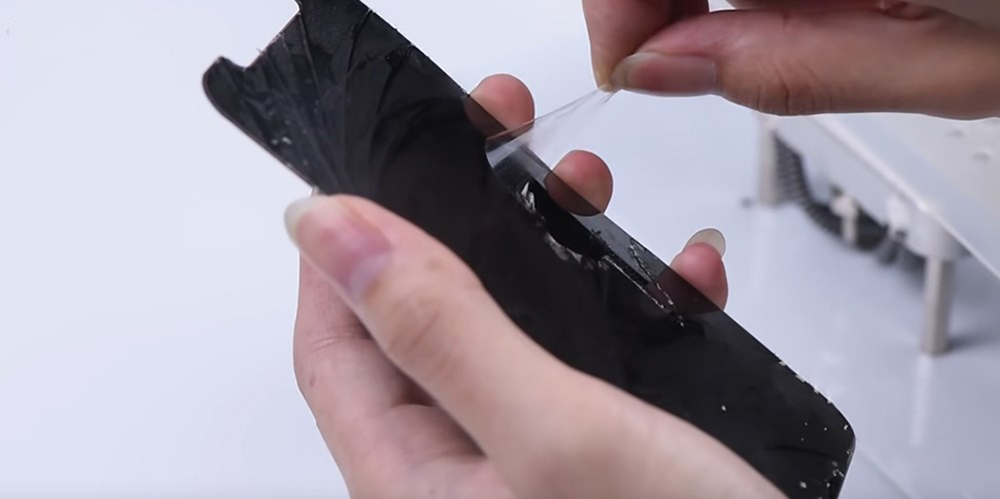

بقیه چسب باید از روی صفحه نمایش و با کمک دست گرفته و جدا شود

بقیه چسب باید از روی صفحه نمایش و با کمک دست گرفته و جدا شود

پس از تمیزکاری چسب ها، برای اطمینان از اینکه تا کنون به تاچ آسیب وارد نشده باشد، کابل منعطف صفحه نمایش و کپسول زنگ گوشی به برد اصلی وصل می شود و عملکرد آنها مجدداً بررسی می گردد.

اتصال کابل منعطف کپسول زنگ گوشی برای این است که سنسور های نور روی این کابل یکپارچه شده در صورت عدم اتصال نور صفحه نمایش بسیار تاریک است و تست عملکرد به سختی صورت خواهد گرفت.

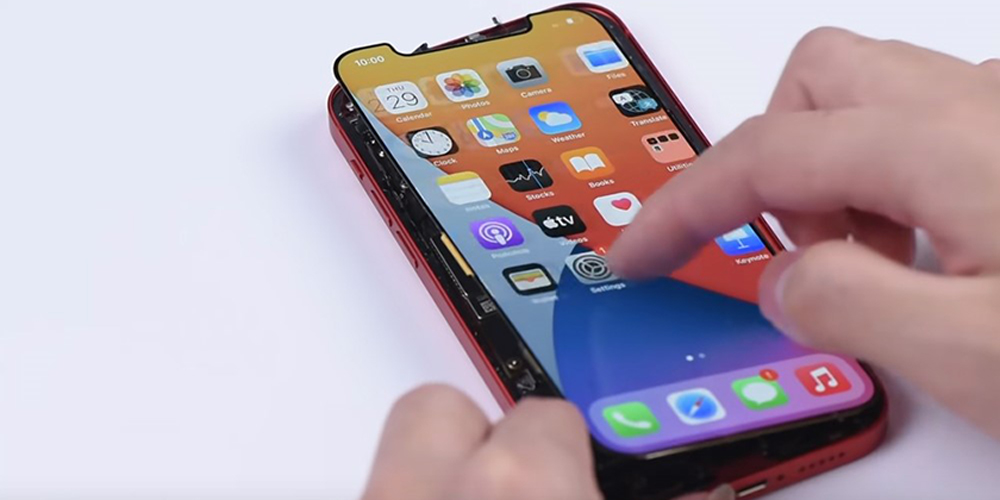

کابل منعطف صفحه نمایش و کپسول زنگ گوشی به برد اصلی وصل می شود

کابل منعطف صفحه نمایش و کپسول زنگ گوشی به برد اصلی وصل می شود

مرحله 5: نصب گلس جدید و لمینت کردن گلس LCD گوشی آیفون 12

اکنون چسب OCA به گلس اورجینال گوشی آیفون 12 چسبانده می شود و با غلطک صاف کن چسب OCA به خوبی روی گلس متصل می شود.

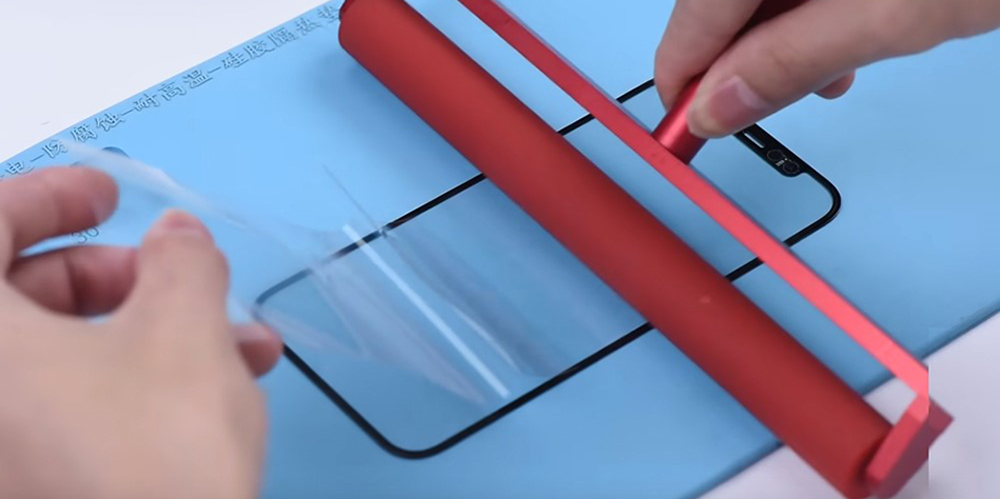

غلطک صاف کن چسب OCA روی گلس متصل می شود.

غلطک صاف کن چسب OCA روی گلس متصل می شود

گلس ال سی دی گوشی آیفون 12 همراه با چسب OCA به مدت 3 دقیقه درون دستگاه حذف حباب و یا لمینیتینگ قرار می گیرد. سپس به مدت 5 ثانیه زیر لامپ UV قرار داده می شود تا چسب OCA به خوبی سفت قرار دهید.

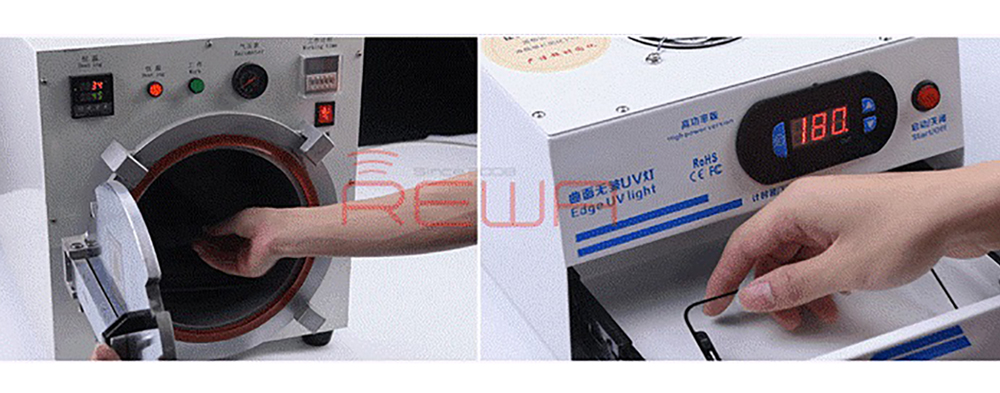

گلس ال سی دی به مدت 3 دقیقه درون دستگاه حذف حباب

گلس ال سی دی به مدت 3 دقیقه درون دستگاه حذف حباب

گلس که در زیر لامپ UV بوده است بیرون آورده شده و صفحه نمایش گوشی آیفون 12 به خوبی تمیز می شود. گوشه بالا سمت راست گلس یک تکه نوار چسب نصب می شود و کمی فشار داده می شود تا با کشیدن آن روکش چسب گلس نیز بلند شود. اکنون گلس روی صفحه نمایش گوشی به صورت تراز و فیت قرار داده می شود. از آنجا که قالب تراز آیفون 12 هنوز ظاهر نشده است، ما از تراز دستی استفاده می کنیم.

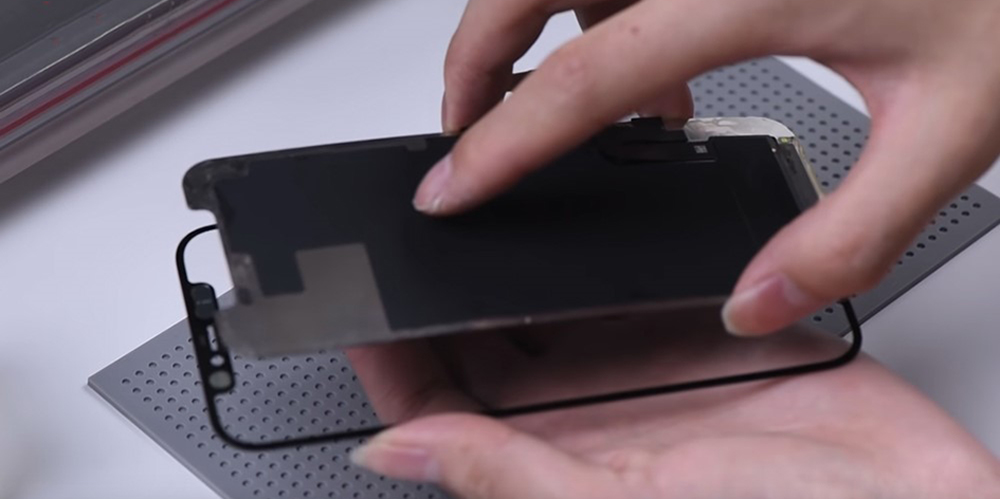

تراز دستی گلس روی صفحه نمایش گوشی

تراز دستی گلس روی صفحه نمایش گوشی

پس از تراز شدن، صفحه نمایش به همراه گلس روی اسفنج لمینیت قرار داده می شود و در دستگاه لمینیت قرار داده می شود دکمه شروع فشار داده می شود. صفحه پرس پایین آمده و روی گلس فشار وارد می کند تا حباب های زیر آن خارج شود و گلس روی صفحه نمایش محکم بچسبد. اکنون صفحه نمایش را از دستگاه لمینت بیرون می آوریم. هنوز حباب های بسیار ریزی زیر گلس وجود دارد.

صفحه نمایش به همراه گلس دردستگاه لمینیت قرار داده می شود

صفحه نمایش به همراه گلس دردستگاه لمینیت قرار داده می شود

مرحله 6: حباب زدایی گلس گوشی آیفون 12

در این مرحله، صفحه نمایش و گلس به مدت 10 دقیقه داخل دستگاه اتوکلاو و یا ماشین حذف حباب قرار داده می شود، سپس از دستگاه بیرون آورده شده به مدت 180 ثانیه زیر نور UV قرار داده می شود تا چسب قوام خود را به دست بیاورد. در آخر صفحه نمایش نوسازی شده با گلس اورجینال، روی گوشی آیفون 12 مونتاژ می شود و پس از تایید صحت عملکرد تاچ و پرداخت نهایی گوشی تحویل مشتری می شود.

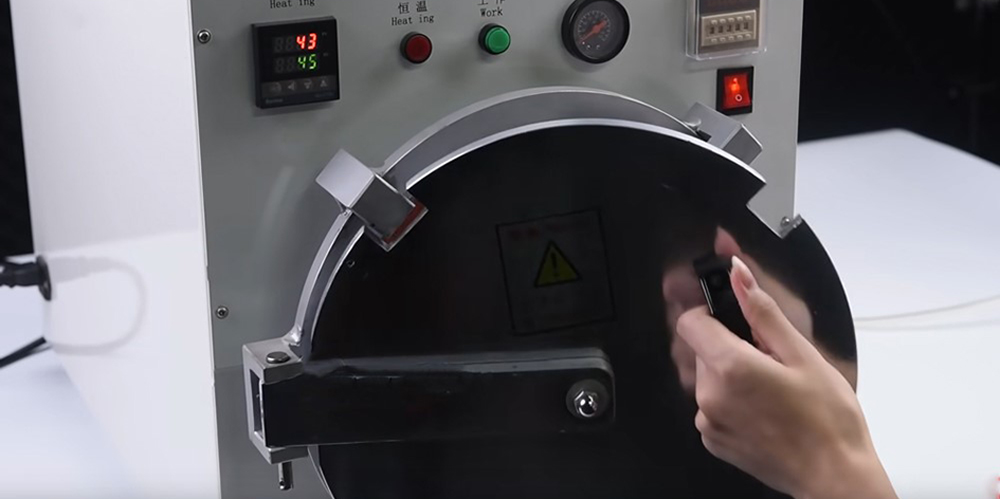

صفحه نمایش و گلس داخل دستگاه اتوکلاو قرار داده می شود

صفحه نمایش و گلس داخل دستگاه اتوکلاو قرار داده می شود

تعویض گلس گوشی موبایل آیفون 12 اپل با مراجعه کاربر و شکایت از شکستگی و ترک خوردگی روی صفحه نمایش این گوشی در مرکز تعمیر کوک موبایل انجام می شود. تمام مراحل فوق تحت نظارت کامل استادکار ماهر تعویض گلس ال سی دی دستگاه های اپل انجام می شود و در حدود 2 ساعت انجام می شود.
