تعویض کپسول زنگ گوشی سامسونگ گلکسی S8

تعویض کپسول زنگ گوشی سامسونگ گلکسی S8

بازر یا کپسول زنگ گوشی موبایل که با نام لاتین Loud Speaker یا Ringer Buzzer معرفی می شود برای پخش و خروجی صدای زنگ گوشی و همچنین پخش ملودی و آهنگ ها استفاده می شود. ساختمان داخلی بازر تا حدودی شبیه به بلندگو است و در برخی مواقع، کثیفی و یا پارگی دیافراگم بازر نیز باعث می شود صدای زنگ گوشی ضعیف و نارسا باشد. در صورتی که گوشی گلکسی S8 شما با مشکل نداشتن صدا روبرو شد و یا صدای زنگ ان از کیفیت لازم برخوردار نبود، کپسول زنگ گوشی آن را تعویض کنید.

در ادامه با کوک موبایل همراه باشید تا در طی چند مرحله ساده نحوه تعویض کپسول زنگ گوشی را به شما آموزش دهیم. در طول انجام تعویض در صورتی که با مشکل روبرو شدید و یا اگر هر گونه سوالی داشتید می توانید با واحد پشتیبانی کوک موبایل تماس بگیرید تا راهنمایی دقیق تر و مشاوره لازم را به شما ارائه دهند.

این دستورالعمل راهنما نحوه تعویض مجموعه کپسول زنگ گوشی در گوشی هوشمند سامسونگ گلکسی S8 شما را نشان می دهد.همچنین در این دستورالعمل نحوه برداشتن قاب پشت دستگاه شرح داده می شود که برای اتصال و نصب مجدد قاب پشت به چسب تعویض نیاز دارید. برای ایمنی بیشتر، قبل از جدا کردن باتری، ابتدا شارژ آن را به زیر 25 درصد تخلیه کنید. این ریسک آسیب و خطر اشتعال حین عملیات تعویض را به حداقل می رساند. اگر باتری حین تعویض به طور تصادفی با اشیاء نوک تیز مثل پنس و یا هر وسیله دیگری برخورد کند، ممکن است پوسته آن سوراخ شده مواد آن به بیرون نشر کند و باعث آتش سوزی و یا انفجار شود. با کاهش شارژ باتری به زیر 25 درصد خطر اشتعال و انفجار را کاهش دهید.

مدت زمان انجام کار: 1 ساعت و 30 دقیقه

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. آی اُپنر
  2. مکش دستی
  3. اسپاتول
  4. کاردک یا قطعه مثلث شکل کوچک (6 قطعه)
  5. پیچ گوشتی چهارسو #00

قطعات و مواد مصرفی مورد نیاز:

  1. بازر یا کپسول زنگ گوشی گلکسی S8
  2. نوار چسب Tesa 61395
  3. چسب قاب پشت گلکسی S8

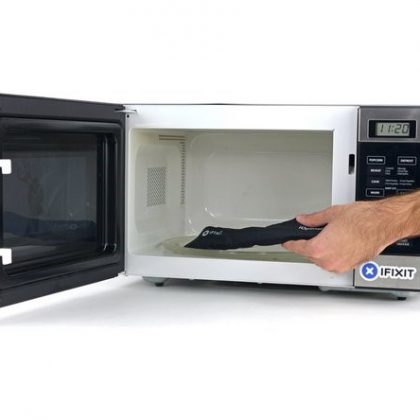

مرحله 1- آی اُپنر را گرم کنید.

  • توصیه می کنیم قبل از انجام عملیات ماکروویو را تمیز کنید، چرا که هر گونه آشغال و یا مواد خارجی چسبناک ممکن است به بدنه آی اُپنر بچسبد.
  • آی اُپنر را در وسط ماکروویو قرار دهید.
  • در مایکروویوهای که صفحه چرخنده دارند، اطمینان حاصل کنید که صفحه براحتی و آزادانه می چرخد. اگر آی اُپنر به بدنه گیر کند و بچسبد ممکن است بیش از حد داغ شود و بسوزد.

مرحله 2- دما و مدت زمان حرارت ماکروویو را تنظیم کنید

  • آی اُپنر را به مدت 30 ثانیه حرارت دهید.
  • در طول عملیات تعمیر، طبیعی است که گرمای آی اُپنر از دست برود و سرد شود، هر وقت لازم شد آی اُپنر را داخل مایکروویو قرار دهید و دوباره گرم کنید.
  • مراقب باشید که آی اُپنر را بیش از حد گرم نکنید تا حین استفاده باعث صدمه به گوشی و باتری نشود.
  • هرگز آی اُپنر داغ را روی باتری ورم کرده قرار ندهید چرا که ممکن است منجر به ترکیدن و انفجار شود.
  • پس از بیرون آوردن از ماکروویو، با لمس قسمت وسط آی اُپنر، اگر احساس کردید که بیش از حد گرم است کمی صبر کنید تا کمی از حرارت آن کاسته شود، سپس از آن استفاده کنید و وقتی خیلی سرد شد مجدداً آن را گرم کنید. یک آی¬اُپنر گرم شده باید تا 10 دقیقه گرم بماند

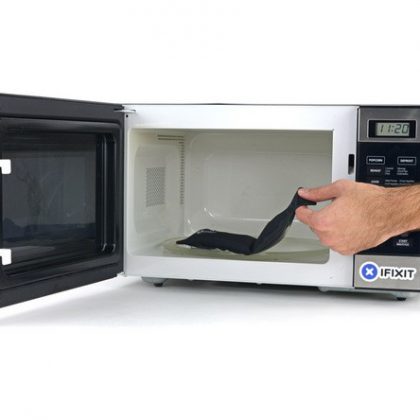

مرحله 3- آی اُپنر را از ماکروویو بیرون بیاورید

  • آی اُپنر را از ماکروویو بیرون بیاورید. در دو طرف آی¬اُپنر، زبانه وجود دارد که آنها گرم نمی شوند، از یک طرف آن بگیرید و مراقب باشید که قسمت وسط ان را لمس نکنید.
  • آی اُپنر بسیار داغ است، پس هنگام برداشتن و کار کردن با آن مراقب پوست دست خود باشید. در صورت لازم از دستگیره و یا پارچه ضخیم استفاده کنید.

مرحله 4- لبه راست قاب پشت را حرارت دهید.

  • باز کردن گوشی خاصیت ضدآب بودن گوشی شما را به خطر می اندازد. قبل از اینکه قاب پشت را باز کنید یا چسب مونتاژ جدید تهیه کنید و یا اگر قاب را بدون چسب جدید مونتاژ کردید مراقب باشید که گوشی آب نخورد.
  • آی اُپنر را گرم کنید و آن را به مدت 2 دقیقه در لبه راست گوشی قرار دهید تا چسب های زیر آن شل شود.
  • برای اینکه گوشی به اندازه کافی حرارت ببیند و چسب ها به خوبی شل شوند، شاید لازم باشد که عملیات حرارت دهی را چندین بار تکرار کنید.
  • اگر آی اُپنر در اختیار ندارید می توانید از سشوار مو، سشوار صنعتی و یا صفحه داغ استفاده کنید اما مراقب باشید که گوشی بیش از حد حرارت نبیند و داغ نکند. برای جلوگیری از حرارت دیدن بیش از حد، دستورالعمل استفاده از آی اُپنر را دنبال کنید. همانطور که منتظر می مانید تا چسب ها شل و قاب قابل جدا شدن شود، بیکارنمایند و راحل بعدی را مطالعه کنید تا از مراحل عملیات، ایده کلی داشته باشید.

5- تمام چسب های نگهدارنده قاب پشت را جدا کنید.

  • در مراحل زیر، باید تمام چسب های نگهدارنده قاب پشت را جدا کنید.

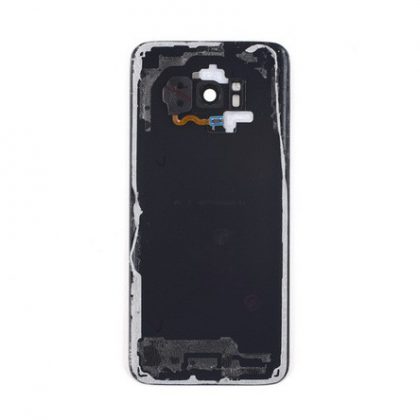

همانطورکه در این تصویر مشاهده می کنید چسب ها در داخل قاب پشت قرار گرفته اند.

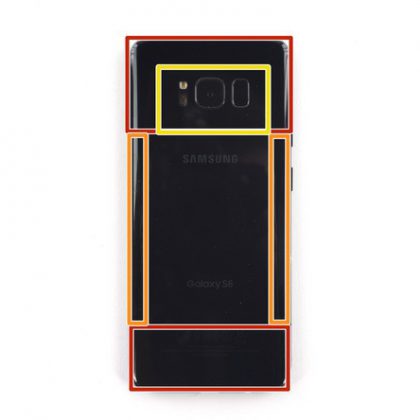

  • در ادامه الگوی اهرم کردن از بیرون از گوشی را مشاهده کنید و چسب هایی که در این مناطق وجود دارند را برش دهید:
  • در این قسمت ها بیشترین و ضخیم ترین چسب قرار گرفته است. در تصویر مربوطه با کادر قرمز رنگ مشخص شده است.
  • در این قسمت ها کمترین و نازکترین چسب استفاده شده است. در تصویر مربوطه با کادر نارنجی رنگ مشخص شده است.
  • از اهرم کردن و یا بریدن این منطقه جداً خودداری کنید، در این قسمت کابل منعطف سنسور اثرانگشت قرار دارد. در تصویر این قسمت با کادر زرد رنگ مشخص شده است.

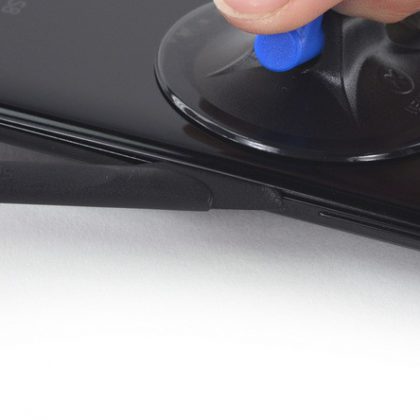

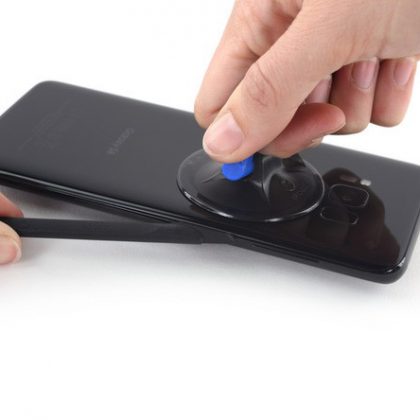

مرحله 6- کاپ مکش را وصل کنید و بکشید و بین قاب پشت و فریم یک شکاف کوچک ایجاد کنید.

  • پنل پشت را لمس کنید و وقتی که احساس کردید به اندازه کافی گرم شده است، کاپ مکش دستی را نزدیک به لبه گرم شده گوشی بچسبانید، درحالیکه مراقب باشید که کاپ روی لبه خمیده قرار نگرفته است.
  • کاپ مکش به خوبی روی قسمت خمیده گلس قرار نمی گیرد و نمی چسبد.

اگر گلس عقب گوشی شکسته باشد، ممکن است که کاپ مکش روی آن نچسبد. سعی کنید گلس پشت را با استفاده از نوار چسب قوی بلند کنید و یا وقتی کاپ مکش را به گلس عقب زدید با چسب قوی آن را بچسبانید و با دقت عمل کنید.

  • کاپ مکش را بکشید و اسپاتول یا نوک کاردک را زیر گلس پشت فرو کنید و آن را در لبه سمت راست قاب پشت گوشی به صورت رفت و برگشت حرکت دهید تا لاستیک های آب بندی این قسمت کاملاً از بین بروند.
  • برای ساده تر شدن حرکت اسپاتول یا پیک در لبه سمت راست قاب گوشی می توانید همزمان با حرکت دادن این قطعه، ساکشن کاپ را هم به سمت بالا بکشید.

کشیدن دستگیره کاپ مکش و ایجاد شکاف، مستلزم اعمال نیروی قابل توجه است، البته این کشیدن و اعمال نیرو باید به اندازه ای باشد که تنها یک شکاف کوچک بین قاب پشت و فریم ایجاد شود، و بتوان کاردک و یا ابزار شکافنده را وارد شکاف کرد. اگر برای همین مقدار ایجاد شکاف هم مشکل دارید و کار سخت شده است، چندین بار حرارت بدهید تا چسب ها شل شوند و دوباره امتحان کنید. توجه داشته باشید که چسب ها به سرعت سرد می شوند، بنابراین ممکن است حرارت دهی را تکرار کنید.

مرحله 7- لبه های دیگر قاب پشت را حرارت دهید.

وقتی که نوک اسپاتول و یا نوک کاردک را وارد گلس کردید، بار دیگر آی‌اوپنر را داغ کنید و برای مدت زمان 1 دقیقه روی لبه های سمت چپ، زیرین و فوقانی قاب پشت گوشی قرار دهید تا خاصیت چسبندگی لاستیک های آب بندی این قسمت های نیز ضعیف شود.

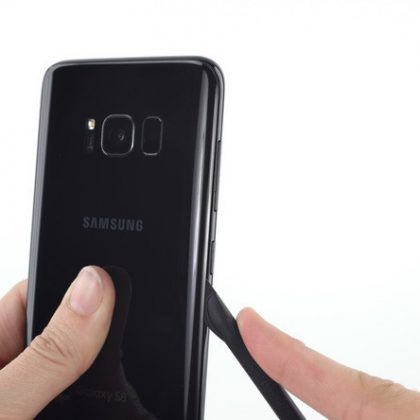

مرحله 8- چسب های طرفین گوشی را جدا کنید.

  • نوک کاردک یا تیغه اسپاتول را در لبه گوشی قرار دهید و از بالا به پایین بکشید تا چسب ها جدا شود.
  • به آرامی ابزار را بالا و پایین کنید تا درز قاب باز شود. اگر چسب ها به سختی جدا می شوند، دوباره حرارت دهید و از آی¬اُپنر را دوباره روی لبه قاب گوشی قرار دهید.
  • یک کاردک در قسمت جدا شده قرار دهید تا چسب ها دوباره به هم نچسبند.

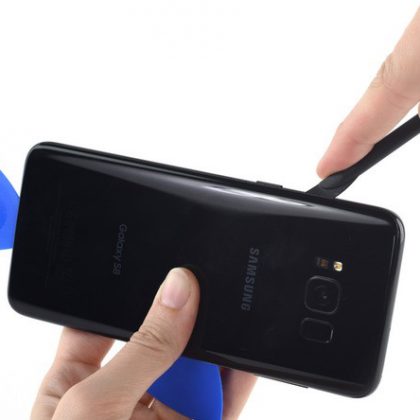

مرحله 9- چسب لبه های دیگر گوشی را جدا کنید.

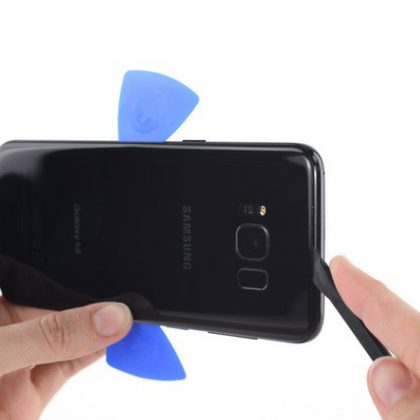

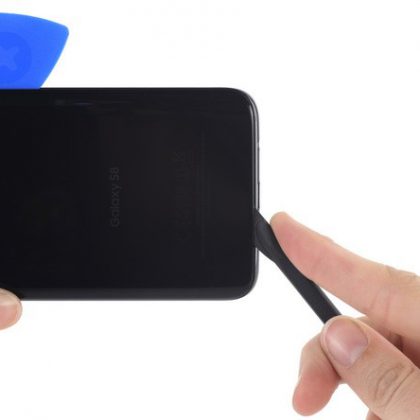

  • عملیات حرارت دهی و روش قبلی برش دادن چسب ها را تکرار کنید و چسب سه لبه باقی مانده گوشی را جدا کنید.
  • همانطور که اسپاتول را از لبه سمت چپ به پایین می کشید و چسب ها را جدا می کنید یک کاردک در قسمت وسط قرار دهید و همانجا رها کنید تا مانع از چسبیدن دوباره چسب ها شود.
  • لبه های بالا و پایین نیز البته با دقت و حوصله بیشتر جدا کنید و دوباره بین درزها کاردک قرار دهید تا مانع از چسبیدن دوباره شوند.

مرحله 10- قاب پشت را جدا کنید.

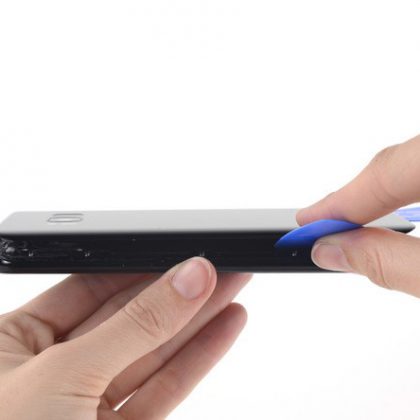

  • به آرامی لبه سمت راست قاب پشت را به صورت کتابی بلند کنید.
  • هرگز سعی نکنید به یک باره قاب پشت را از بدنه جدا کنید، چرا که قاب با بدنه بوسیله کابل منعطف سنسور اثرانگشت به هم متصل هستند.

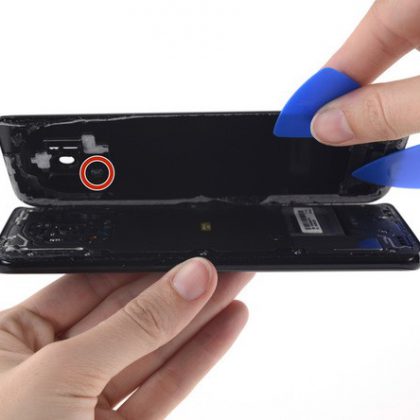

  • کابل سنسور اثرانگشت، گوشی را به گلس پشت در نزدیکی دوربین اصلی متصل می کند. این کابل بسیار کوتاه است و باید قبل از برداشتن قاب پشت، جدا شود.
  • همانطور که گلس را بر می دارید، اطمینان حاصل کنید که کابل نارنجی با کانکتور آبی رنگ جدا شده اند.
  • با نوک کاردک هر گونه باقیمانده چسب را جدا و تمیز کنید و گوشی را به آرامی باز کنید.
  • اگر به نظر می رسد کابل سنسور اثرانگشت گیر کرده و جدا نمی شود، قاب پشت را به یک باره بلند نکنید. قبل از اقدام به هر کاری با نوک اسپاتول کانکتور آن را جدا کنید.

برای اتصال مجدد کانکتور کابل سنسور اثرانگشت، قاب پشت که کابل به آن متصل شده است را به سمت بدنه گوشی زاویه بدهید و نزدیک کنید، کابل منعطف را به سمت سوکتش تراز کرده و با نوک تخت اسپاتول کانکتور را به آرامی از بالا به پایین فشار داده، کانکتور را به سوکتش متصل کنید.

  • گلس را از گوشی بردارید.

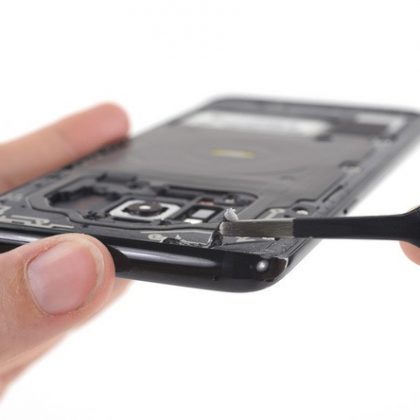

مرحله 11- لبه های گوشی را برای نصب قاب پشت جدید آماده کنید.

برای نصب قاب پشت جدید:

  • با استفاده از نوک پنس هر گونه بقایای چسب را از شاسی و لبه های گوشی تمیز کنید. مناطقی از گوشی که چسب بیشتری در آن استفاده شده است را با الکل ایزوپروپیل با غلظت بالا (حداقل 90 درصد) و یک پارچه غیر پنبه ای تمیزکاری کنید و سطح آن را برای استفاده چسب جدید آماده کنید.
  • چسب پشت گلس جدید را جدا کنید و با دقت آن را به صورت تراز روی یک لبه شاسی گوشی قرار دهید و به آهستگی و محکم فشار دهید تا گلس روی گوشی بیفتد و بچسبد.
  • برای نصب مجدد قاب پشت قدیمی و یا نصب قاب پشت بدون چسب های از پیش نصب شده از دستورالعمل های مربوطه پیروی کنید.
  • قبل از نصب قاب پشت جدید و محکم کردن چسب ها اطمینان حاصل کنید که گوشی روشن می شود و به خوبی کار می کند.
  • در صورت دلخواه می توانید قاب پشت قدیمی را بدون چسب های تعویضی جدیدنصب کنید. بدین منظور هر گونه تکه های چسب را برداشته و تمیزکاری کنید و سطح آن را یکنواخت کنید و قاب پشت را روی شاسی قرار دهید. پس از نصب، قاب پشت را حرارت دهید و کمی به قاب فشار وارد کنید تا محکم در جای خود قرار بگیرد. فقط یادتان باشید که از پس این گوشی دیگر خاصیت و قابلیت ضد آب بودن مثل روز اول خود را ندارد، اما چسب قدیمی هنوز قدرت و انسجام خود را حفظ می کند.
  • ممکن است لازم شود دور قاب دوربین پشت را به یک قاب جدید گوشی خود انتقال دهید. برای این کار از دستورالعمل تعویض قاب دوربین پشت پیروی کنید.

مرحله 12- پیچ های نگهدارنده آنتن NFC را باز کنید.

با استفاده از پیچ گوشتی چهارسو #00، یازده پیچ 3.5 میلی متری را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.

مرحله 13- آنتن NFC و مجموعه کویل شارژ را بردارید.

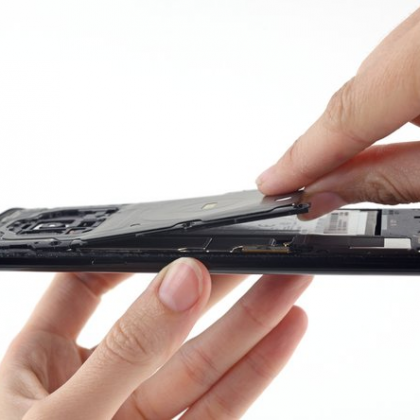

با استفاده از نوک تخت اسپاتول، آنتن NFC و مجموعه کویل شارژ را شل کنید و با انگشت لبه ی آن را گرفته از جای خود بردارید.

مرحله 14- پیچ های نگهدارنده کپسول زنگ گوشی را باز کنید.

با استفاده از پیچ گوشتی چهارسو، سه پیچ 3.7 میلی متری که کپسول زنگ گوشی را در جای خود نگه داشته است را باز کنید.

مرحله 15- کپسول زنگ گوشی را بردارید.

بعد از اینکه پیچ ها را باز کردید، لبه کپسول زنگ گوشی را با انگشت گرفته و به آرامی از جای خود بردارید.

بعد از بکار بردن چسب جدید، برای نصب قطعات این دستگاه تمام مراحل بالا را از آخر به اول انجام دهید.
