تعویض موتور تپتیک آیفون ایکس اس

تعویض موتور تپتیک آیفون ایکس اس

موتور تپتیک عملکردهای مربوط به ویبره و بازخورد لمسی آیفون شما را ارائه می کند و یک حس واقعی بازخورد را به کاربر انتقال می دهد. در این دستورالعمل آموزشی نحوه برداشت و یا تعویض موتور تپتیک در آیفون ایکس اس شرح داده شده است.

این دستورالعمل به شما نحوه برداشت کامل مجموعه صفحه نمایش را آموزش می دهد؛ برداشت کامل مجموعه صفحه نمایش به قصد جلوگیری از فشار و یا آسیب تصادفی به کابل های نمایشگر در حین عملیات تعویض انجام می شود. اگر احساس می کنید که می توانید موتور تپتیک را بدون آسیب رساندن به مجموعه صفحه نمایش بردارید، از مراحل مربوط به جداسازی کابل های صفحه نمایش عبور کنید.

مدت زمان انجام کار: 2 ساعت

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. پیچ گوشتی t1 مخصوص باز کردن پیچ های کنار پورت شارژ آیفون
  2. آی اُپنر
  3. کاردک یا قطعه مثلث شکل کوچک (6 کاردک)
  4. کاپ مکش دستی
  5. قاب باز کن (iSlack)
  6. پیچ گوشتی چند سر Y000 آیفون
  7. اسپاتول
  8. پنس
  9. پیچ گوشتی چهارسو #000

قطعات و مواد مصرفی مورد نیاز:

  1. ویبراتور آیفون ایکس اس
  2. چسب مونتاژ صفحه نمایش آیفون ایکس اس
  3. واشر چسبی بلندگو آیفون ایکس و یا ایکس اس

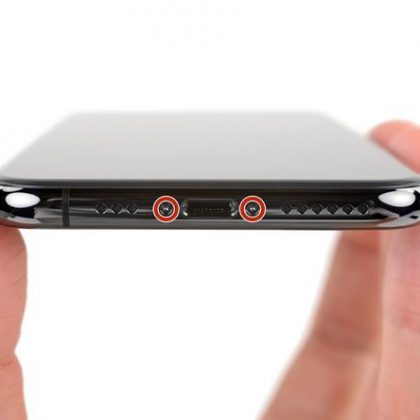

مرحله 1- پیچ های t1

  • قبل از اینکه شروع کنید، شارژ باتری آیفون خود را به زیر 25% خالی کنید. باتری لیتیوم یون فول شارژ اگر به اشتباه و به صورت اتفاقی با اشیاء نوک تیز مثل پیچ گوشتی ها و یا پنس برخورد کند می تواند منجر به انفجار و یا خطرات بالقوه شود.
  • قبل از باز کردن گوشی، ابتدا آن را خاموش کنید.
  • در لبه پایین گوشی های آیفون دو پیچ t1 بلند 6.9 میلیمتری قرار دارد، با پیچ گوشتی مخصوص، آنها را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.
  • با باز شدن صفحه نمایش آیفون، واشرهای آب بندی و ویژگی ضد آب بودن دستگاه به خطر می افتد. قبل از اینکه به مرحله بعد بروید چند واشر آب بندی، آماده داشته باشید، و یا اگر گوشی را با همان واشرهای قبلی و یا بدون واشر آب بندی نصب و سرهم بندی کردید، حداقل مراقب باشید که آیفون دیگر در معرض آب قرار نگیرد.

مرحله 2-باز کردن گوشی

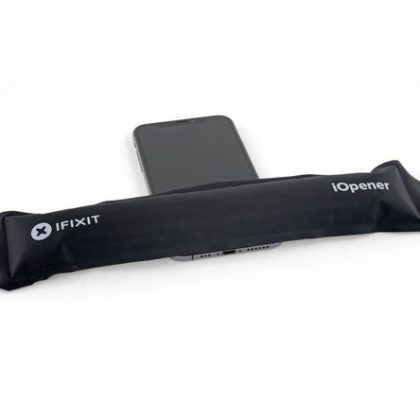

  • لبه پایین آیفون را حرارت دهید، حرارت باعث شل شدن چسب زیر نمایشگر می شود و باعث می شود که راحت تر باز شود.
  • برای حرارت دادن از سشوار صنعتی، هیتر استفاده کنید و یا آی اُپنر که از پیش گرم شده است را به مدت یک دقیقه روی لبه پایین قاب آیفون قرار دهید تا چسب ها شل شوند.

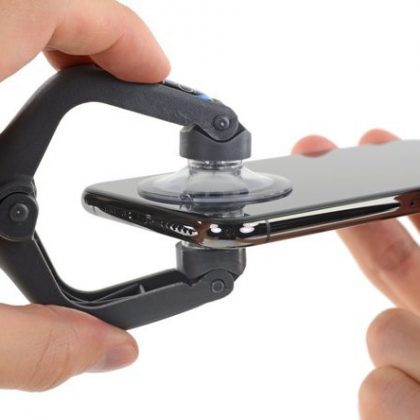

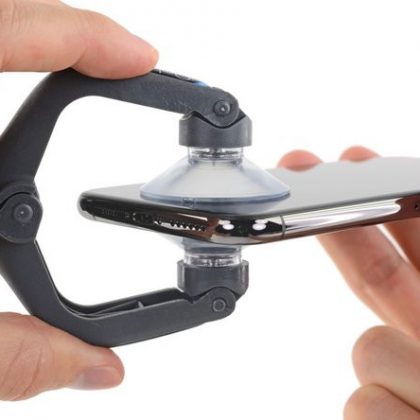

مرحله 3- کاپ (های) مکش را روی گوشی قرار دهید

  • دو مرحله بعدی نحوه استفاده از iSclack (قاب باز کن) را شرح می دهد. قاب باز کن وسیله ای است که اکثر تعمیرکاران برای باز کردن قاب از ان استفاده می کنند. اگر شما از این وسیله استفاده نمی کنید و یا تمایلی به استفاده از آن ندارید، دو مرحله بعدی را کنار بگذارید و از روش دیگری که در ادامه شرح خواهیم داد استفاده کنید.
  • قطعه پلاستیکی که در وسط قاب کش قرار دارد برای نزدیک کردن دو کاپ مکش به یکدیگر و اتصال محکم قاب به قاب کش استفاده می شود، در گوشی های بزرگتر، مثل آیفون ایکس اس به این قطعه نیازی نیست.
  • کاپ های مکش وسیله قاب کش را در نزدیکی لبه پایین آیفون قرار دهید، یکی از کاپ ها را روی پنل جلو و دیگری را روی پنل عقب بیندازید.
  • هر دو کاپ مکش را فشار دهید تا محکم به بدنه بچسبند.
  • اگر گلس یا قاب پشت دچار شکستگی شدید و وسیع است، یک لایه چسب پهن برداشته و روی سطح شکستگی بیندازید و سپس کاپ ها را روی سطح چسب شده قرار دهید بچسبانید. معمولاً در جعبه ابزار قاب کش، چسب پهن گذاشته شده است.

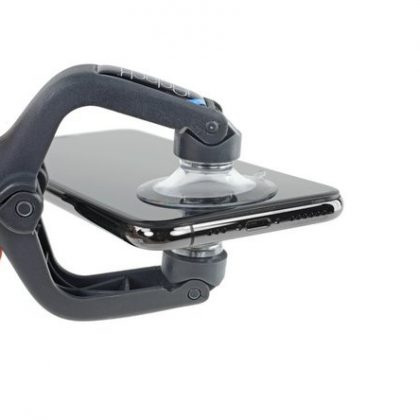

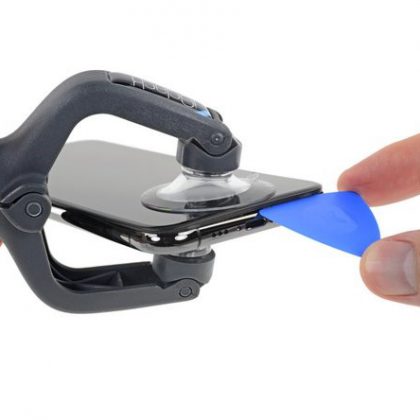

مرحله 4- شکاف کوچکی ایجاد کنید

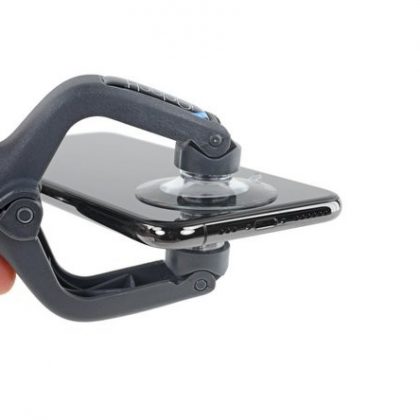

  • گوشی خود را محکم بگیرید و دستگیره های قاب کش را کمی فشار داده به هم نزدیک کنید تا کاپ های مکش، صفحه نمایش را از قاب عقب به آرامی جدا کند.
  • سعی نکنید صفحه را به طور کامل جدا کنید، همین که شکاف کوچکی در لبه پایین ایجاد شود کافی است.
  • کاردک یا ابزار کوچک مثلث شکل را برداشته و نوک آن را در داخل شکاف ایجاد شده زیر صفحه نمایش قرار دهید.

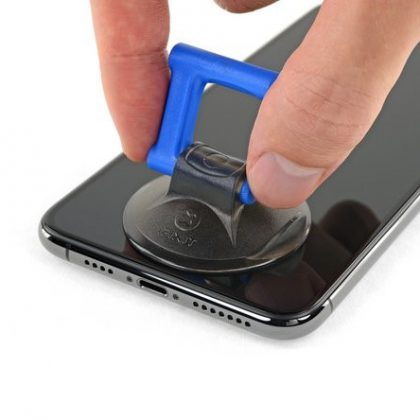

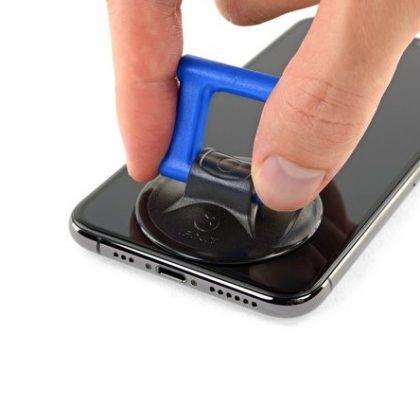

مرحله 5- کاپ مکش دستی را وصل کنید.

  • اگر برای باز کردن قاب از کاپ مکش دستی (Single Suction) استفاده می کنید. پس از اینکه لبه های قاب را حرارت دادید، کاپ مکش را روی لبه پایینی صفحه قرار دهید، طوریکه که روی گلس چروک نیفتد.
  • اگر گلس پشت دچار شکستگی شدید و وسیع است، یک لایه چسب پهن برداشته و روی سطح شکستگی بیندازید و سپس کاپ را روی سطح چسب شده قرار دهید، این کار هم باعث می شود که کاپ مکش بهتر بچسبد و هم اینکه در هنگام باز کردن قاب، گلس یکجا بلند می شود. اگر چسب پهن موجود نبود می توانید به لبه کاپ مکش چسب مایع قوی بزنید و کاپ را به صفحه بچسبانید.

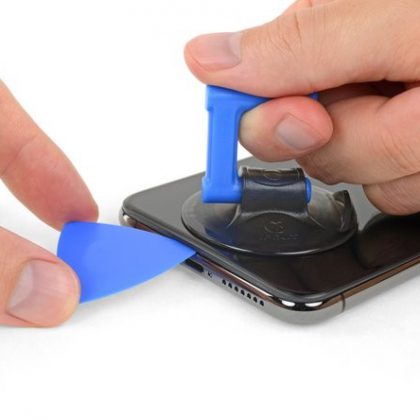

مرحله 6- دسته کاپ مکش را به آرامی به بالا بکشید

  • دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.
  • کاردک را برداشته نوک آن را در شکاف ایجاد شده قرار دهید.
  • چسب آب بندی نگهدارنده صفحه نمایش بسیار محکم و قوی است؛ برای جدا کردن چسب ها و ایجاد شکاف اولیه به نیروی قابل توجهی نیاز است. اگر برای باز کردن شکاف با مشکل مواجه شدید و چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا لبه ها را کمی حرارت داده و سپس به آرامی کاپ مکش را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود و بتوانید نوک کاردک را لای آن قرار دهید.. دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.

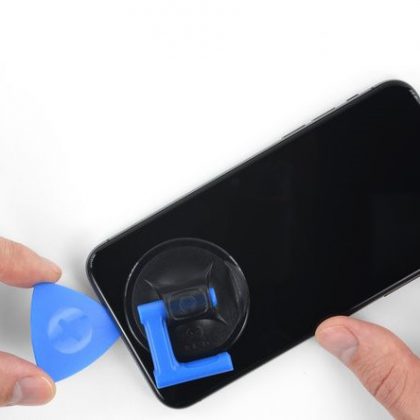

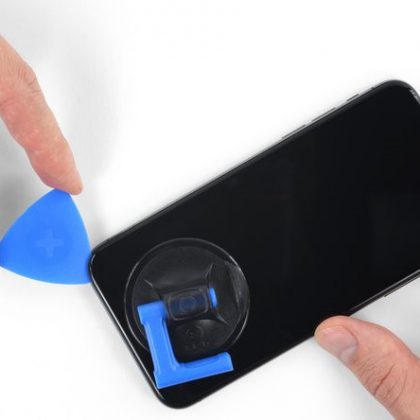

مرحله 7- چسب صفحه نمایش را جدا کنید

  • کاردک را در امتداد لبه چپ تا گوشه بالای گوشی بکشید و چسب نگهدارنده صفحه نمایش در سمت چپ گوشی را جدا کنید.
  • نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در سمت چپ آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

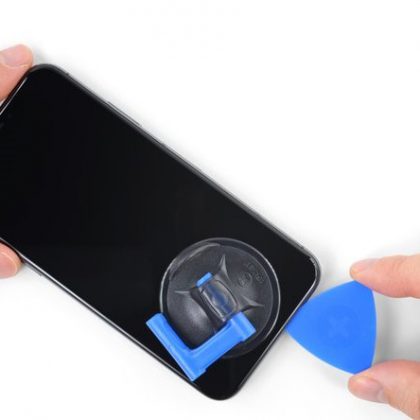

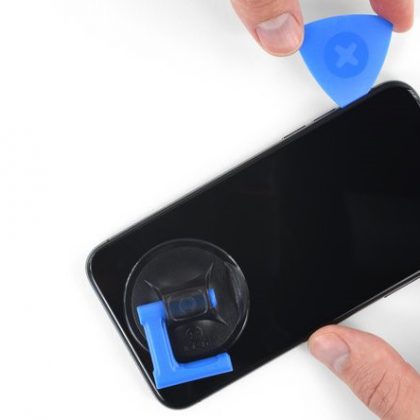

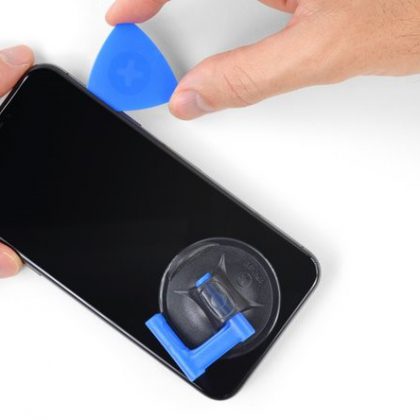

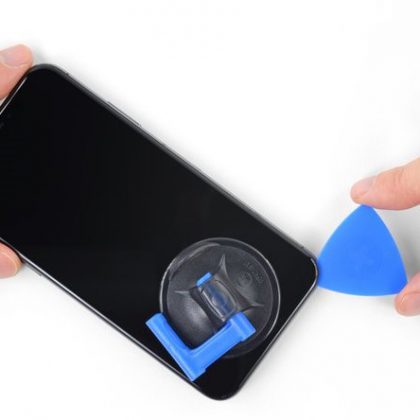

مرحله 8- چسب لبه بالای گوشی را جدا کنید

  • کاردک را دوباره در لبه پایین آیفون وارد کنید و این بار به سمت بالا و لبه راست گوشی بکشید و چسب های سمت راست را نیز به طور کامل جدا کنید.
  • نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در سمت چپ آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

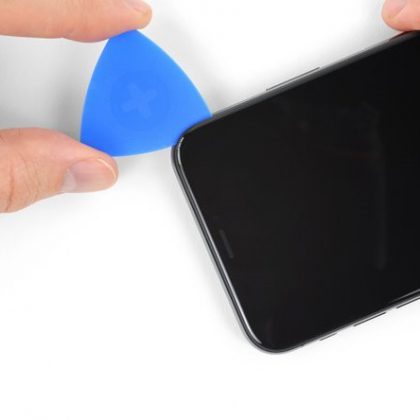

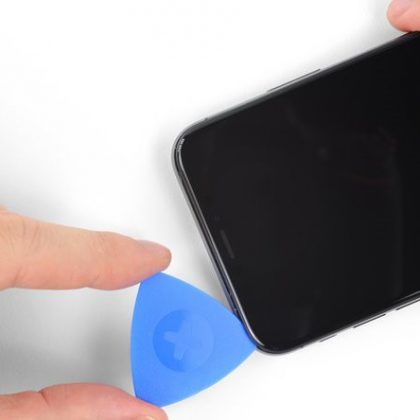

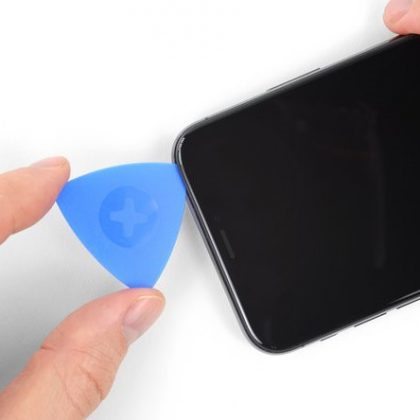

مرحله 9 - چسب دور تا دور گوشی را جدا کنید

  • لبه بالایی صفحه نمایش با چسب و گیره متصل شده است.
  • کاردک را در گوشه راست صفحه نمایش بکشید، در حالیکه به آرامی می کشید و آن را به سمت پورت شارژ هدایت کنید.
  • اگر نیروی زیادی وارد کنید، ممکن است گیره ها بشکنند. پس کاردک را با دقت هدایت کنید و صبور باشید.
  • تاکید می کنیم که نوک کاردک را بیش از چند میلی متر فرو نکنید، سعی کنید تنها به اندازه عرض قاب کاردک را وارد کنید و به سنسور پنل جلو آسیب وارد نکنید.
  • کاردک را نیز در طرف مقابل بکشید و بقیه چسب های نگهدارنده صفحه نمایش را نیز باز کنید.

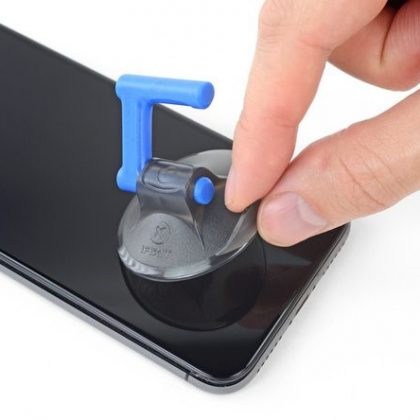

مرحله 10- کاپ مکش را بردارید

  • با انگشت زائده کوچک روی کاپ مکش را بکشید و کاپ را از پنل جلو جدا کنید.
  • اگر از قاب کش استفاده می کنید و هنوز به آیفون متصل است، کاپ ها را بلند کرده و قاب کش را بردارید.

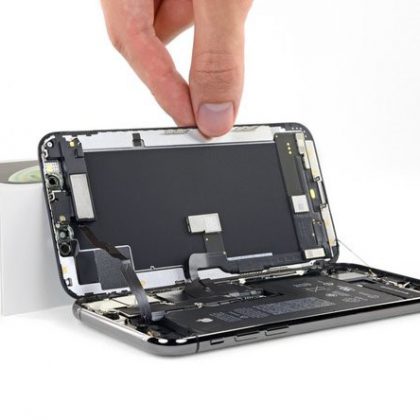

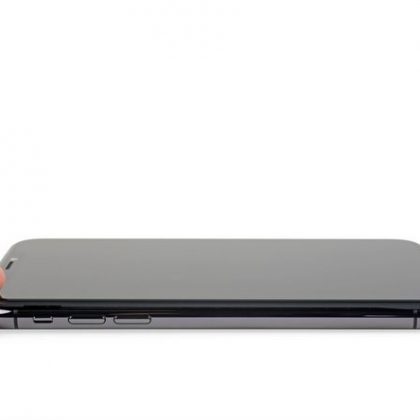

مرحله 11- آیفون را باز کنید

  • آیفون را روی میز کار قرار دهید لبه سمت چپ پنل جلوی آیفون را با دست گرفته و به طور کتابی از روی قاب پشت گوشی باز کنید.
  • صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به لاجیک بورد و به یکدیگر متصل هستند.
  • صفحه نمایش را که بلند کردید به یک جسم محکم مثلاً جعبه خود گوشی تکیه دهید.
  • وقتی ال سی دی را بلند کردید مراقب باشید که در اثر افتادن آن روی کف، به کابل ها و اتصالات آسیب نرسد، بنابراین می توانید از جعبه کارتنی گوشی استفاده کنید و یا نهایتاً جسم سنگینی پشت آن بگذارید تا مانع از افتادن و تکان خوردن صفحه شود (به تصویر سوم دقت کنید)

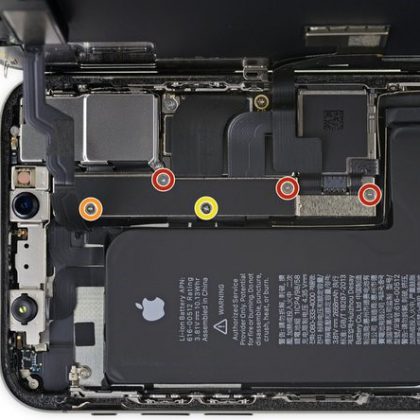

مرحل 12- مجموعه صفحه نمایش

  • هر پنج پیچ نگهدارنده براکت کانکتور لاجیک بورد را باز کنید.
  • با استفاده از پیچ گوشتی چند سر، سه پیچ 1.0 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.
  • پیچ 1.3 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ نشان داده شده است.
  • پیچ 3.7 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره زرد رنگ نشان داده شده است
  • در سراسر عملیات تعمیر، هر پیچی را که باز می کنید آن را در الگوی پیچ ها قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید.

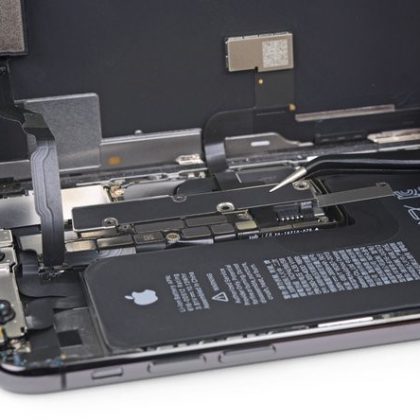

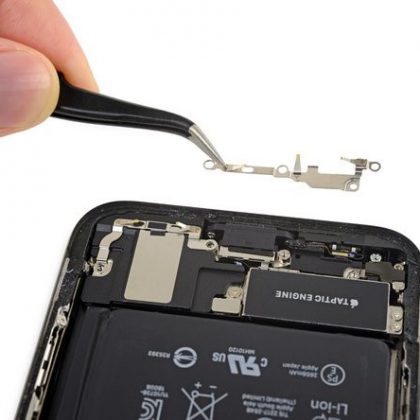

مرحله 13- براکت را بردارید

  • با نوک پنس لبه های براکت را گرفته آن را بردارید.
  • براکت ممکن است در جای خود، چسبیده باشد. به آرامی آن را بردارید اما نیروی زیادی بکار نبرید.
  • در طی نصب مجدد، بهتر است گوشی را روشن کنید و قبل از اینکه چسب کاری و گوشی را ببندید عملکرد آن را امتحان کنید. سپس در ادامه گوشی را خاموش کنید و بقیه مراحل را انجام دهید.

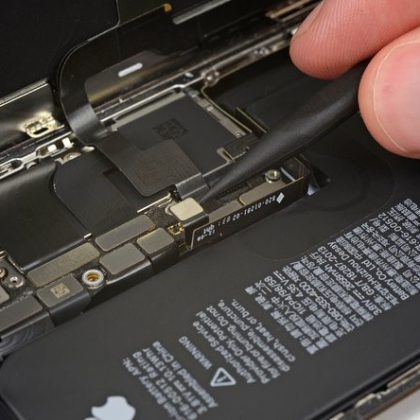

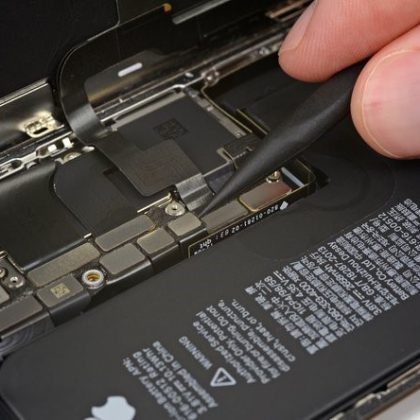

مرحله 14 - اتصال باتری را جدا کنید

  • با استفاده از اسپاتول، یا ناخن، کانکتور باتری را به سمت بالا اهرم کنید و از سوکتش روی لاجیک بورد خارج کنید.
  • سعی کنید به درزبند سیلیکونی مشکی اطراف آن و همچنین اتصالات بورد آسیبی وارد نشود. این درزبند اضافی، از ورود آب و گرد و خاک به داخل جلوگیری می کند.
  • کانکتور را کمی به سمت بیرون از لاجیک بورد خم کنید تا در حین تعمیر از اتصال ناگهانی آن با سوکت جلوگیری شود و گوشی روشن نشود.

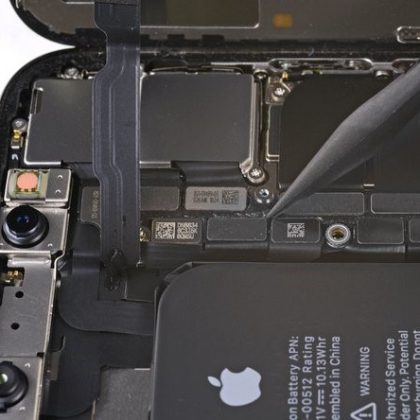

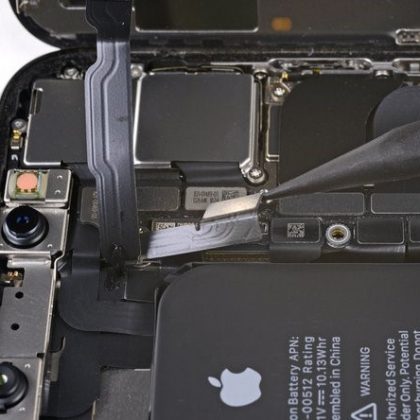

مرحله 15- کانکتور مجموعه سنسور پنل جلو را جدا کنید

با استفاده از نوک اسپاتول و یا ناخن، کانکتور مجموعه سنسور پنل جلو را به سمت بالا اهرم کنید و از سوکتش خارج کنید.

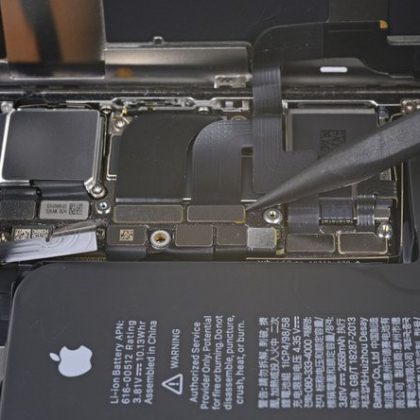

مرحله 16- کانکتور کابل پنل اولد را جدا کنید

  • با استفاده از اسپاتول و یا ناخن، کانکتور کابل پنل اولد را جدا کنید.
  • برای نصب مجدد این مدل کانکتورها، ابتدا با دقت کانکتور را تراز کنید و از یک طرف فشار دهید تا با یک کلیک در جای خود قرار گیرد، سپس همین کار را برای طرف دیگر تکرار کنید. هرگز روی قسمت وسط کانکتور فشار وارد نکنید. اگر کانکتور به خوبی تراز نشده باشد و فشار داده شود، پین های آن خم شده و آسیب دائمی وارد می کند.

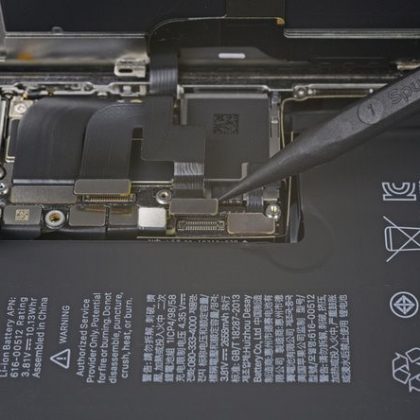

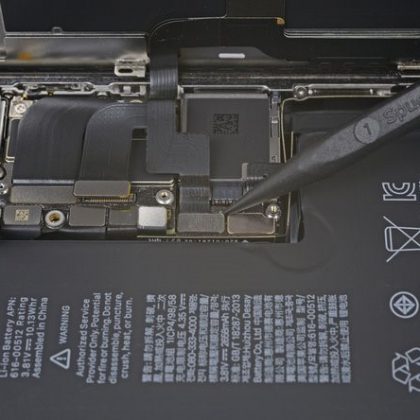

مرحله 17- کابل دیجیتایزر را اهرم کنید.

  • نوک اسپاتول و یا ناخن خود را زیر کابل دیجیتایزر فرو برده و به آرامی آن را اهرم کنید تا از سوکتش آزاد شود.
  • اگر بعد از تعمیر و با تاچ صفحه، هر قسمت از صفحه نمایش کار نکرد، باتری را جدا کنید، سپس کانکتور آن را درست جا بزنید و مطمئن شوید که با کلیک در جای خود محکم شده است و دقت کنید که روی سوکت گرد و خاک و یا مانع خارجی دیده نمی شود.

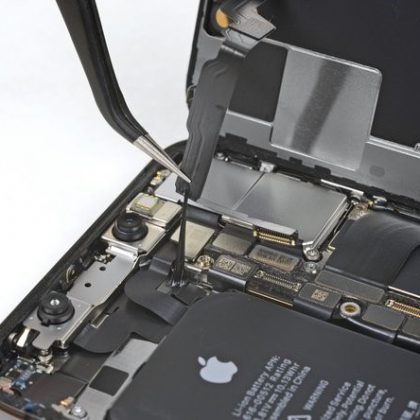

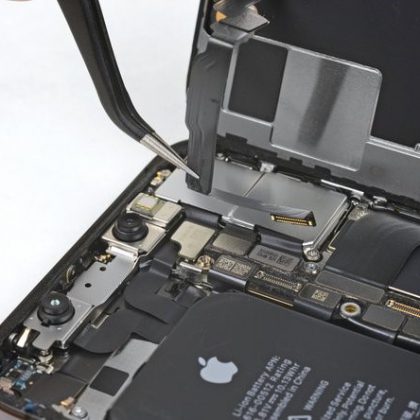

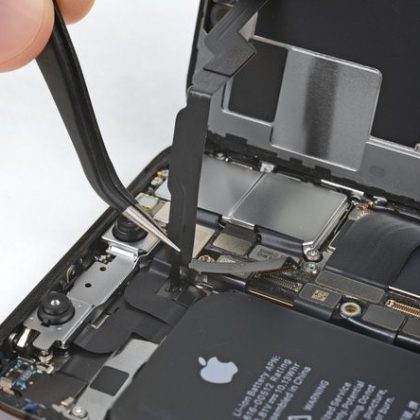

مرحله 18- کابل منعطف مجموعه سنسور پنل جلو را بردارید.

  • کابل منعطف مجموعه سنسور پنل جلو به طور جزئی در جای خود چسبیده است.
  • با دقت کابل را بردارید تا چسب جدا شود.

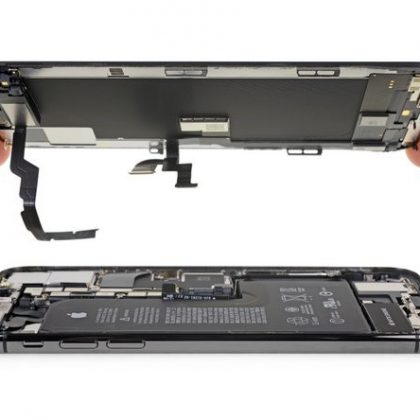

مرحله 19 – مجموعه صفحه نمایش را بردارید.

  • لبه های صفحه نمایش را با دست گرفته و مجموعه پنل جلو را بلند کنید.
  • هنگام نصب مجدد به چسب های آب بندی اطراف لبه های صفحه نمایش دقت کنید. اگر لازم باشد چسب های قدیمی را برداشته و به دور لبه های صفحه نمایش، چسب جدید اضافه کنید.

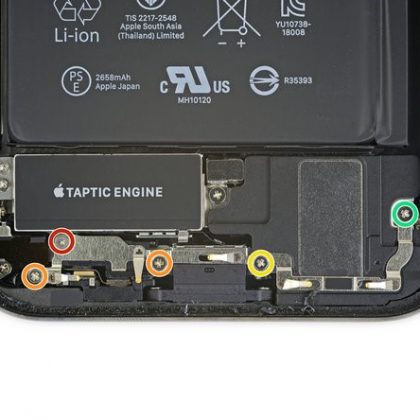

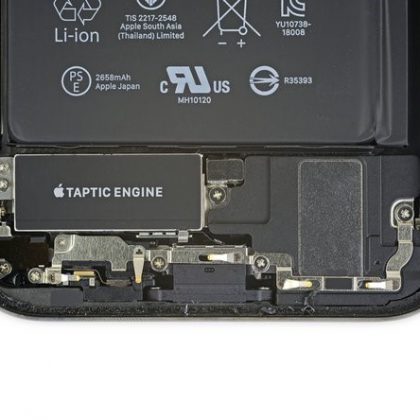

مرحله 20– بلندگو پایینی

  • با استفاده از پیچ گوشی چند سر مخصوص، هر 5 پیچ Y000 نگهدارنده دو براکت زیر موتور تاپتیک و بلندگوی اصلی را باز کنید.
  • پیچ 1.0 میلی متری Y000 را باز کنید. جای این پیچ در تصویر مربوطه با دایره قرمز رنگ مشخص شده است.
  • با پیچ گوشتی چهارسو، دو پیچ 1.3 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ مشخص شده است.
  • با پیچ گوشتی چهارسو، پیچ 1.7 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره زرد رنگ مشخص شده است.
  • با پیچ گوشتی چهارسو، پیچ 1.8 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره سبز رنگ مشخص شده است.

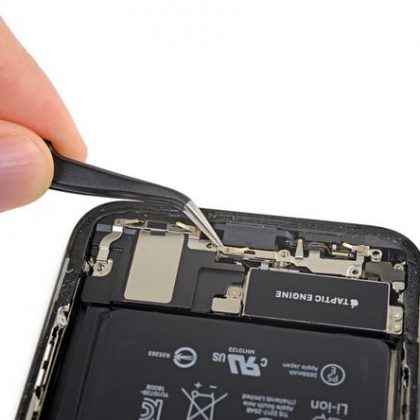

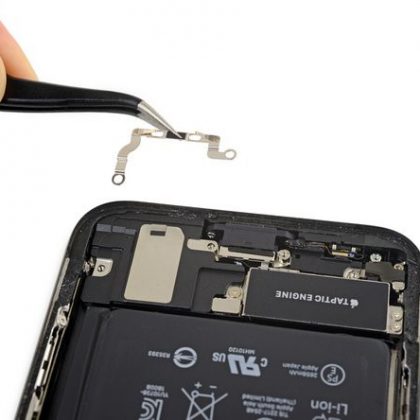

مرحله 21- براکت را بردارید.

  • براکت ها به طور جزئی در جای خود چسب زده شده و محکم شده است.
  • به آرامی چسب براکت را جدا کنید و براکت را بردارید، دقت کنید که براکت خم نشود.
  • در صورت نیاز با سشوار صنعتی و یا سشوار مو کمی حرارت دهید و چسب براکت را شل کنید. (قرار دادن آی اُپنر توصیه نمی شود، چرا که ممکن است باعث خم شدن کنتاکت های فنری شود.

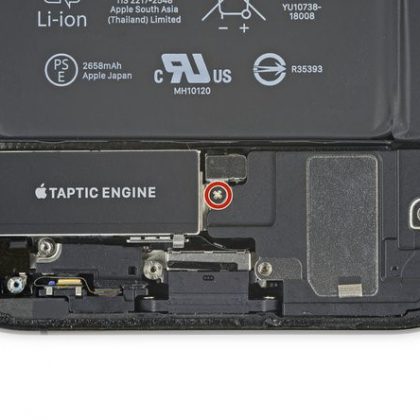

مرحله 22- پیچ کاور کانکتور بلندگو را باز کنید

با استفاده از پیچ گوشتی چهارسو، پیچ 1.9 میلی متری که کاور کانکتور بلندگو را نگه داشته است را باز کنید.

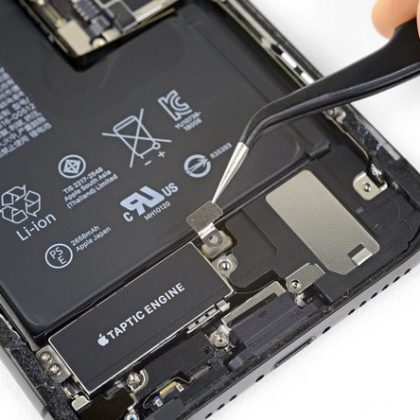

مرحله 23- کاور کانکتور بلندگو را بردارید.

کاور کانکتور بلندگو را با پنس گرفته، بردارید.

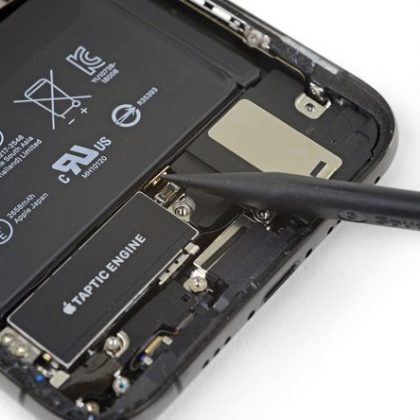

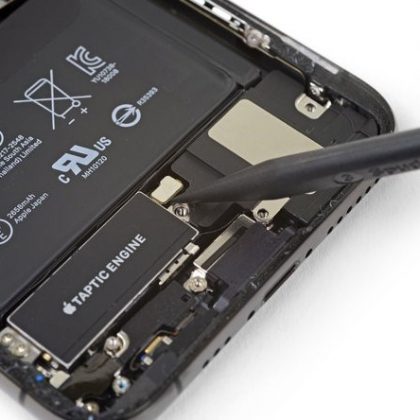

مرحله 24- کانکتور باتری را اهرم کنید و از سوکتش خارج کنید.

نوک اسپاتول را زیر کانکتور بلندگو قرار دهید، به سمت بالا اهرم کنید و کانکتور بلندگو را از سوکتش خارج کنید.

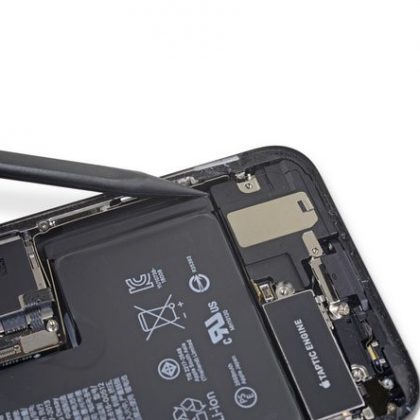

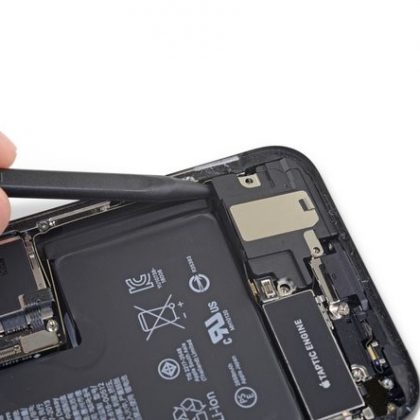

مرحله 25 – لبه بالایی بلندگو را کمی بالا بیاورید.

  • هنگام اهرم کردن بلندگو، مراقب باشید که به کابل منعطف بلندگو آسیب وارد نکنید و آن را جدا نکنید. در صورت نیاز کابل را به سمت باتری خم کنید طوریکه فضای کافی برای بیرون آوردن بلندگو وجود داشته باشد.
  • اسپاتول را زیر لبه بالایی بلندگو، نزدیک به لبه بدنه گوشی قرار دهید.
  • به آرامی به سمت بالا اهرم کنید و لبه بالایی بلندگو را کمی بالا بیاورید.
  • هنگام نصب مجدد بلندگو، به موقعیت کابل منعطف دقت کنید و مطمئن شوید که کابل زیر بلندگو گیر نکرده و به دام نیفتاده است.

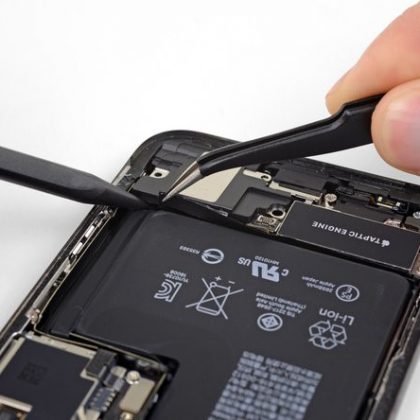

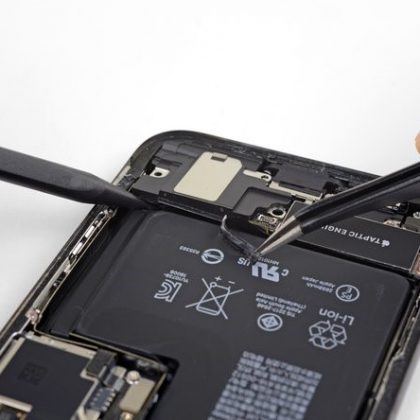

مرحله 26- نوار محافظ لاستیکی را از روی لبه فوقانی بلندگو جدا کنید

  • در حالیکه بلندگو را به سمت بالا اهرم می کنید، از پنس استفاده کرده و نوار محافظ لاستیکی را از روی لبه فوقانی بلندگو جدا کنید.
  • در صورت نیاز، کمی حرارت دهید و چسب نوار محافظ را شل کنید، اطمینان نمایید این نوار محافظ براحتی جدا می شود.

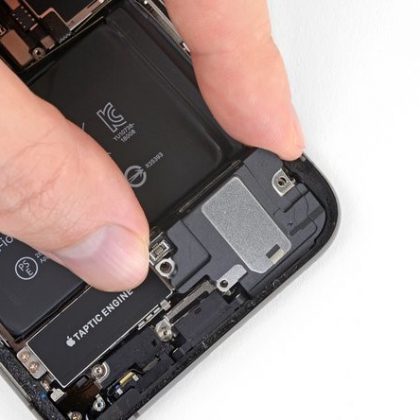

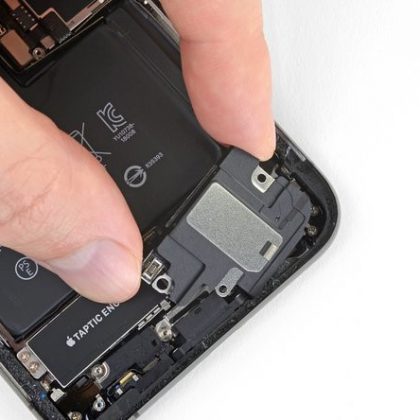

مرحله 27 - بلندگو را از لبه پایینی آیفون بیرون بکشید تا واشر چسبی جدا شود.

  • لبه های کناری بلندگو را با انگشت گرفته و بغل به بغل بکشید، و چسب نگهدارنده آن به لبه پایین آیفون را جدا کنید.
  • بلندگو را از لبه پایینی آیفون بیرون بکشید تا واشر چسبی جدا شود.

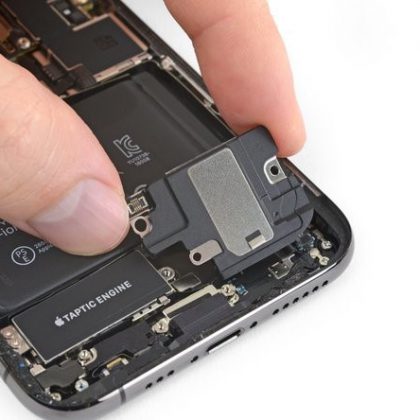

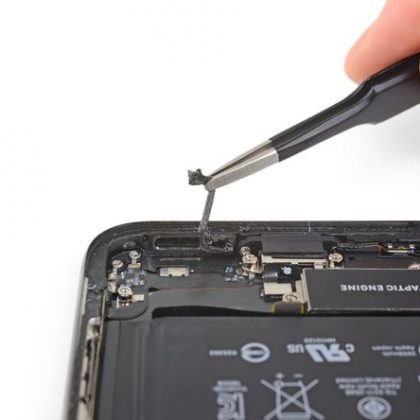

مرحله 28- بلندگو را بردارید.

  • بلندگو را بردارید.
  • واشر چسبی بلندگو مجدداً قابل استفاده نیست. با استفاده از پنس، بقایای چسب را برداشته و جای آن را تمیز کنید.
  • در هنگام نصب مجدد، برای کمک به محافظت در برابر نفوذ آب و گرد و خاک، واشر چسبی را تعویض کنید. با استفاده از الکل ایزوپروپیل و یک پنبه یا پارچه تمیز جای واشر چسب قدیمی را به درستی تمیز کنید. واشر جدید را روی بلندگو قرار دهید و سپس بلندگو را نصب کنید.

مرحله 29- مجموعه موتور تپتیک

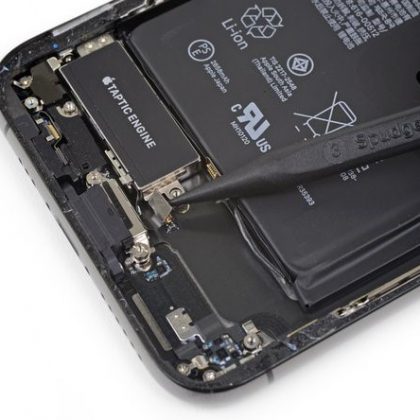

با استفاده از اسپاتول، کابل منعطف موتور تپتیک را به سمت بالا اهرم کنید، آن را جدا کنید و مستقیم بکشید و از سوکتش خارج کنید.

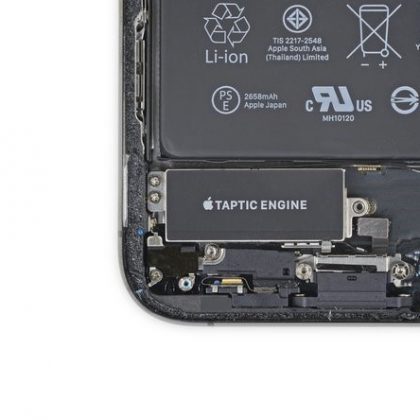

مرحله 30- - پیچ های موتور تپتیک را باز کنید.

موتور تپتیک بوسیله دو پیچ 1.9 میلی متری در جای خود پیچ شده اند، با استفاده از پیچ گوشتی چهارسو هر دو پیچ را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ مشخص شده است.

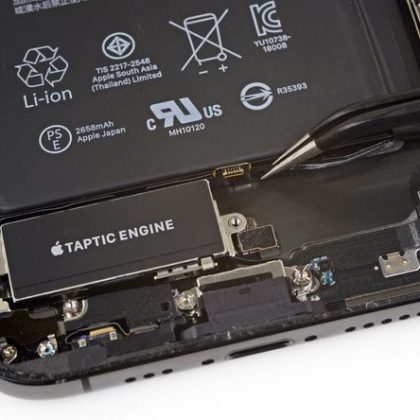

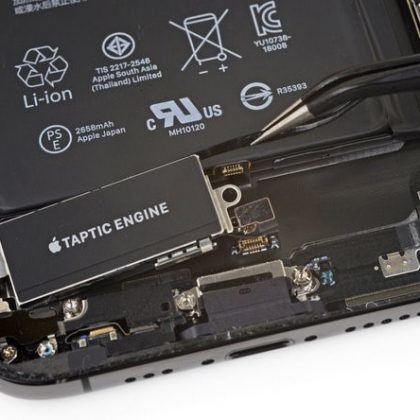

مرحله 31- نوار محافظ پلاستیکی را از روی کانکتور بلندگو بیرون بکشید.

با پنس، نوار محافظ پلاستیکی را گرفته و با دقت از روی کانکتور بلندگو بیرون بکشید.

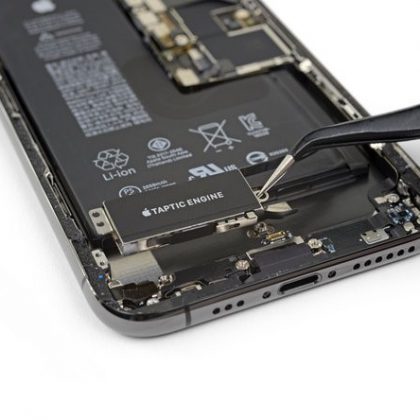

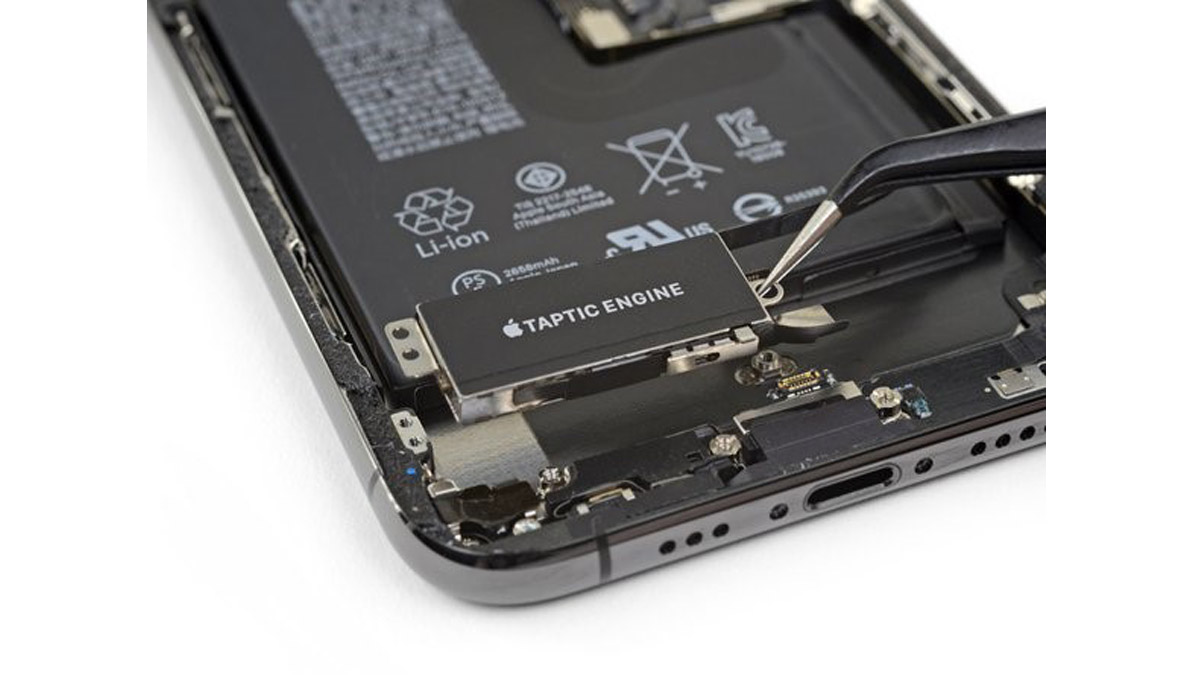

مرحله 32- مجموعه موتور تپتیک را بردارید

با پنس گوشه موتور تپتیک را گرفته و بردارید.

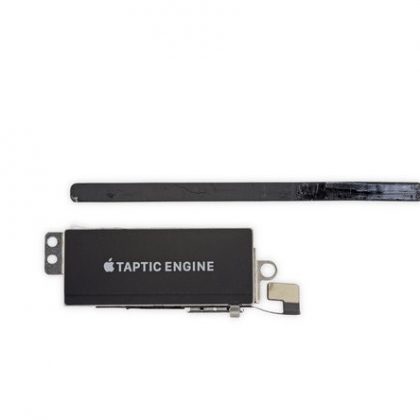

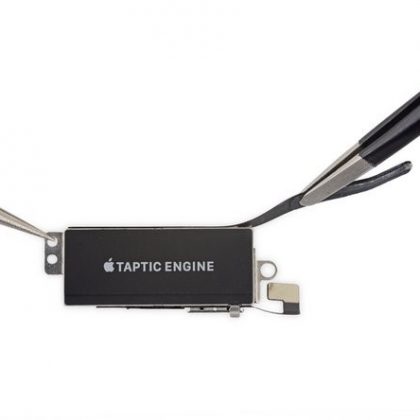

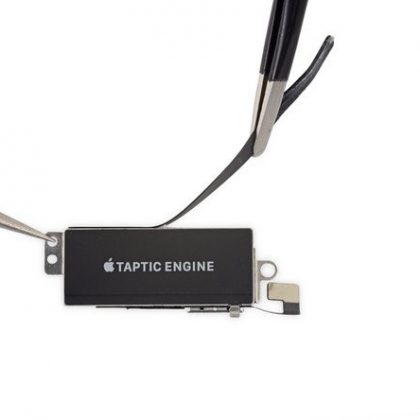

مرحله 33 - نوار محافظ پلاستیک روی موتور تپتیک را بردارید.

نوار محافظ پلاستیک روی موتور تپتیک را با پنس گرفته، بکشید و از موتور جدا کنید.

پس از اتمام عملیات تعویض، میز کار خود را تمیز کنید، قطعه تعویضی جدید خود را با قطعه اصلی مقایسه کنید، دقت کنید هنگام نصب، قطعه ای از قلم نیفتاده باشد، قبل از نصب جای چسب های قدیمی را تمیز کنید و سپس از چسب جدید استفاده کنید.

برای نصب و اتصال قطعات، تمام مراحل بالا را با دقت از آخر به اول ( به صورت برعکس) انجام دهید.همچنین زباله های الکترونیکی و قطعات معیوب را مطابق با دستورالعمل های مربوط به دفع زباله ای الکترونیکی (R2) یا مشابه استفاده کنید.
