تعویض قاب پشت سامسونگ گلکسی S9 Plus

تعویض قاب پشت سامسونگ گلکسی S9 Plus

از این دستورالعمل برای برداشتن و یا تعویض قاب پشت سامسونگ گلکسی S9 Plus استفاده کنید.

باز کردن گوشی سامسونگ گلکسی S9 Plus خاصیت ضد آب بودن دستگاه را به خطر می اندازد. اگر واشر چسبی را تعویض نکنید، گوشی به طور نرمال و طبیعی کار می کند اما دیگر در مقابل نفوذ آب مقاومت ندارد.

برای نصب مجدد و سرهم بندی قطعات به چسب تعویض نیاز خواهید داشت. پس هنگام تعویض اطمینان داشته باشید که به اندازه کافی، چسب تهیه کرده اید.

مدت زمان انجام کار: 30 دقیقه

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. آی اُپنر
  2. کاپ مکش دستی
  3. کاردک یا قطعه مثلث شکل کوچک (6 قطعه)
  4. اسپاتول

قطعات و مواد مصرفی مورد نیاز:

پنل و یا قاب عقب سامسونگ گلکسی S9 Plus

مرحله 1- برداشتن قاب پشت

  • قبل از هر کاری گوشی خود را خاموش کنید.

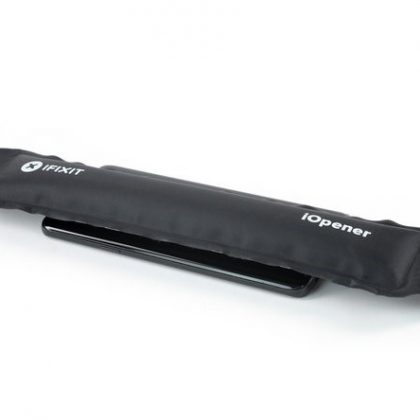

  • از آی اپنر برای شل کردن چسب ز یر گلس پشت استفاده کنید. آی¬اپنر را گرم کنید و به مدت دو دقیقه روی قاب پشت قرار دهید. در طی این مرحله ممکن است لازم باشد چندین بار از این وسیله حرارتی استفاده کنید.

نوار چسب های نگهدارنده قاب ساسمونگ گلکسی S9 Plus بسیار قوی و محکم می باشد. بجای آی-آپنر می توان از سشوار مو، هیتر و یا صفحات داغ استفاد کرد، به هر حال دقت کنید که گوشی را بیش از حد حرارت ندهید ، صفحه نمایش و باتری هر دو به حرارت بیش از حد حساس هستند و خراب می شوند.

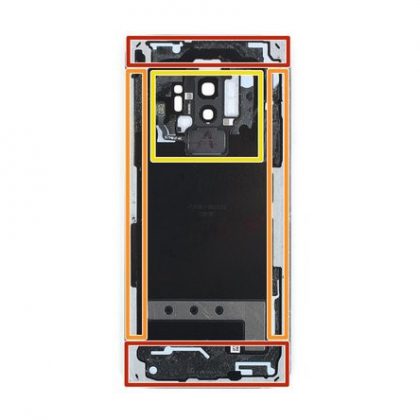

مرحله 2- تمام چسب های نگهدارنده قاب پشت را جدا کنید.

  • در مراحل زیر، باید تمام چسب های نگهدارنده قاب پشت را جدا کنید.همانطورکه در این تصویر مشاهده می کنید چسب ها در داخل قاب پشت قرار گرفته اند.
  • در ادامه باید چسب هایی که در این مناطق وجود دارند را برش دهید:
  • در این قسمت ها بیشترین و ضخیم ترین چسب قرار گرفته است. در تصویر مربوطه با کادر قرمز رنگ مشخص شده است.
  • در این قسمت ها کمترین و نازکترین چسب استفاده شده است. در تصویر مربوطه با کادر نارنجی رنگ مشخص شده است.
  • از اهرم کردن و یا بریدن این منطقه جداً خودداری کنید، در این قسمت کابل منعطف سنسور اثرانگشت قرار دارد. در تصویر این قسمت با کادر زرد رنگ مشخص شده است.

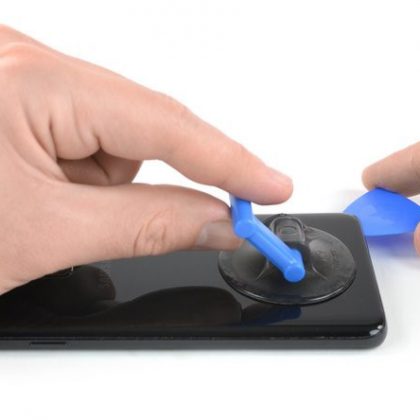

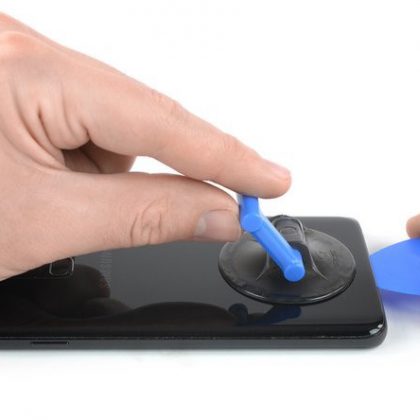

مرحله 3- کاپ مکش را وصل کنید و بکشید و بین قاب پشت و فریم یک شکاف کوچک ایجاد کنید.

  • اگر گلس عقب گوشی شکسته باشد، ممکن است که کاپ مکش روی آن نچسبد. سعی کنید گلس پشت را با استفاده از نوار چسب قوی بلند کنید و یا وقتی کاپ مکش را به گلس عقب زدید با چسب قوی آن را بچسبانید و با دقت عمل کنید.
  • کاپ مکش را را قاب پشت وصل کرده فشار دهید.
  • کاپ مکش را بکشید و لبه پایین قاب پشت را بلند کنید و بین قاب پشت و فریم یک شکاف کوچک ایجاد کنید.
  • کشیدن دستگیره کاپ مکش و ایجاد شکاف، مستلزم اعمال نیروی قابل توجه است، البته این کشیدن و اعمال نیرو باید به اندازه ای باشد که تنها یک شکاف کوچک بین قاب پشت و فریم ایجاد شود، و بتوان کاردک و یا ابزار شکافنده را وارد شکاف کرد. اگر برای همین مقدار ایجاد شکاف هم مشکل دارید و کار سخت شده است، چندین بار حرارت بدهید تا چسب ها شل شوند و دوباره امتحان کنید. توجه داشته باشید که چسب ها به سرعت سرد می شوند، بنابراین ممکن است حرارت دهی را تکرار کنید.
  • کاردک را وارد شکاف کنید و به گوشه راست پایین گوشی بکشید و همانجا رها کنید.

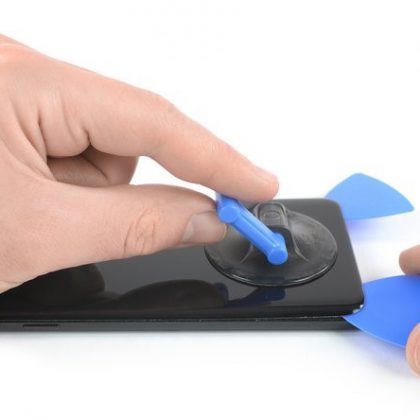

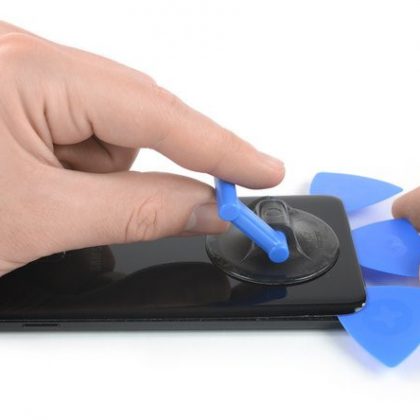

مرحله 4- چسب پایین گوشی را جدا کنید.

  • کاردک دوم را وارد کنید و به سمت گوشه چپ پایین گوشی بکشید.
  • کاردک سوم را در پایین گوشی در وسط دو کاردک قبلی وارد کنید. این کاردک در حین برداشتن گلس پشت تا آخر باقی می ماند و مانع از چسبیدن دوباره چسب ها می شود.

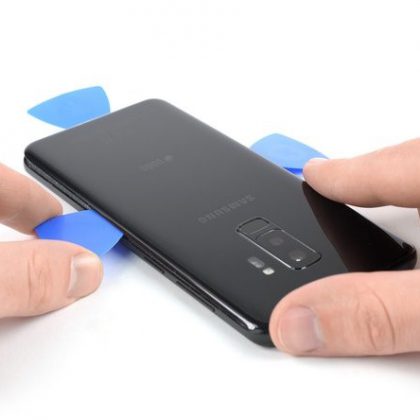

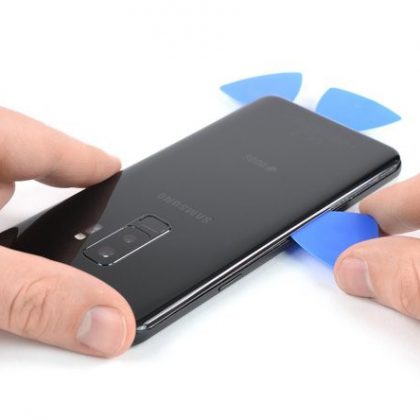

مرحله 5- چسب در امتداد سمت چپ گوشی را جدا کنید.

  • نوک کاردک را از پایین گوشی چپ در امتداد سمت چپ گوشی بکشید.
  • تا وسط سمت چپ که رفتید کاردک را همانجا رها کنید.
  • کاردک در پایین گوشه راست را نیز در امتداد سمت راست گوشی بکشید و چسب ها را جدا کنید. مثل حالت قبل به وسط گوشی که رسیدید کاردک را در همانجا رها کنید.

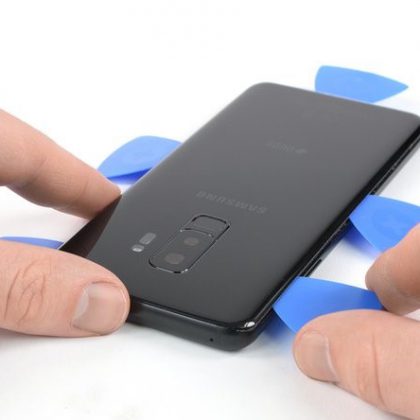

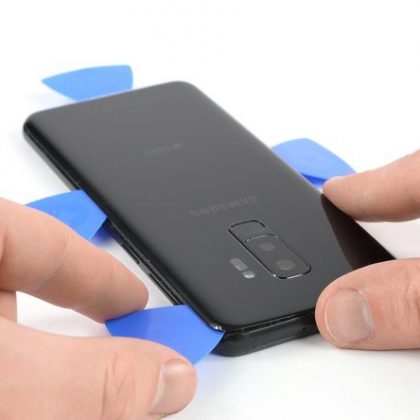

مرحله 6- چسب در گوشه راست و بالای گوشی را جدا کنید.

  • کاردک چهارم را در سمت راست فریم وارد شکاف کنید و به گوشه راست بالای گوشی بکشید.
  • کاردک پنجم را نیز در سمت چپ فریم وارد شکاف کنید و به گوشه چپ بالای گوشی بکشید.
  • با استفاده از کاردک بقیه چسب های در قسمت بالاتر گلس عقب را جدا کنید.

با اینکه چسب ها را جدا کردید اما گلس پشت هنوز به طور کامل جدا نشده است. کابل منعطف اسکنر اثرانگشت هنوز به مادربورد متصل است.

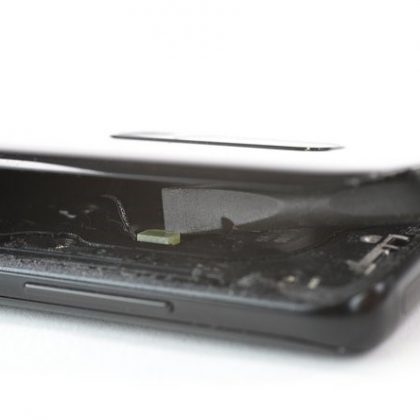

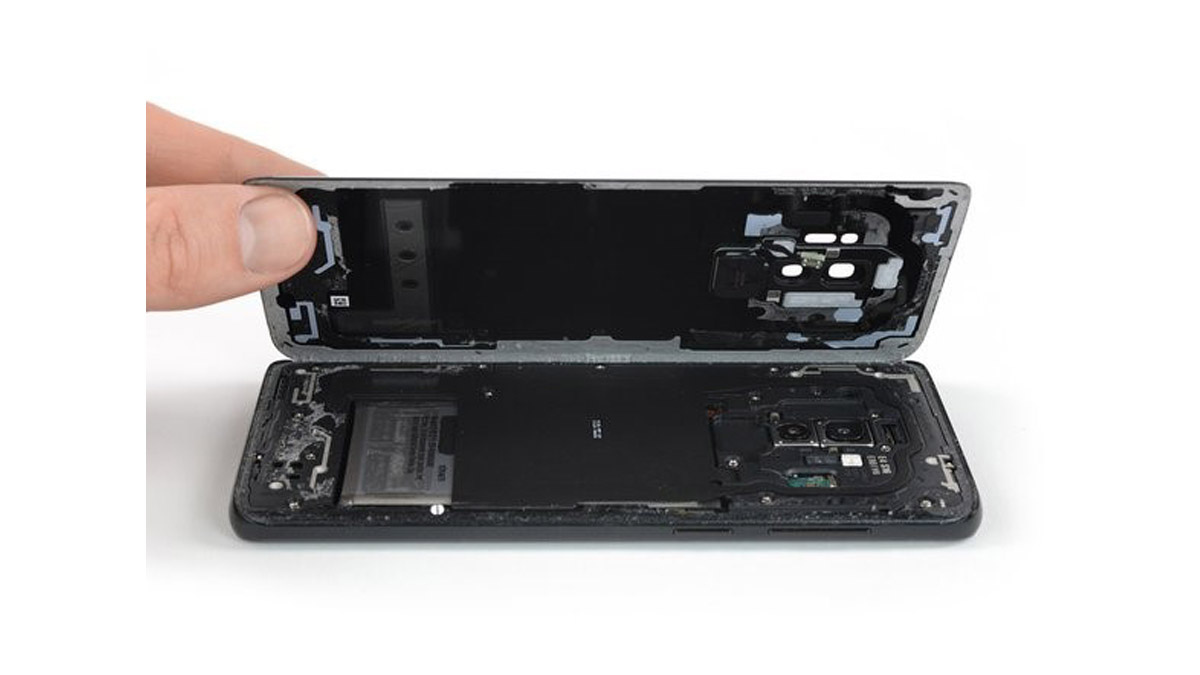

مرحله 7 - سمتی از گلس پشت که در آن دکمه تغییر حجم صدا واقع شده است را بلند کنید.

  • با دقت، سمتی از گلس پشت که در آن دکمه تغییر حجم صدا واقع شده است را بلند کنید.

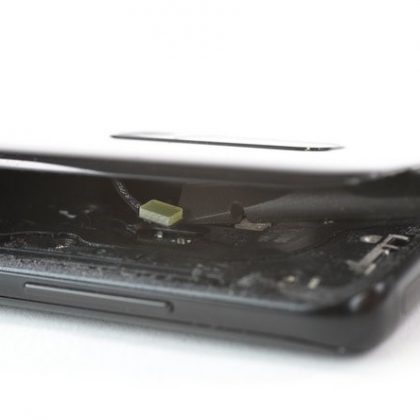

  • با استفاده از لبه اسپاتول کابل منعطف سنسور اثرانگشت را اهرم کنید و از سوکتش جدا کنید.

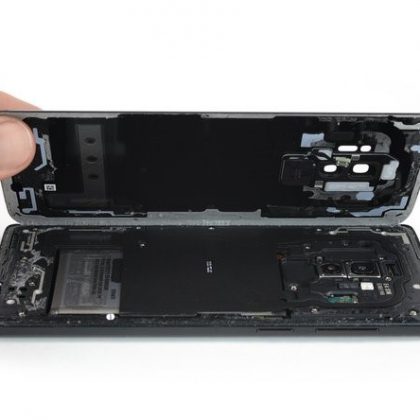

مرحله 8 – قاب پشت را بردارید

  • پس از جدا کردن کابل منعطف سنسور اثرانگشت، گلس عقب را بردارید.
  • هنگام نصب گوشی، با رعایت دستورالعمل مربوطه، چسب ها را تعویض کنیدو گلس پشت را مجدداً نصب کنید.
  • در صورتی که قصد تعویض گلس عقب گوشی خود را دارد، با پیروی از دستورالعمل مربوطه، دور قاب دوربین عقب شامل اثرانگشت را روی گلس عقب جدید انتقال داده و گلس را نصب کنید.

نوار چسب از پیش برش داده شده و دو طرفه (مخصوص گوشی های سامسونگ) را به قاب پشت جدید زده و قاب را روی گوشی بیندازید و محکم کنید. بعد از نصب قاب پشت، برای محکم کردن آن می توانید از فشار انگشت ها به مدت چند دقیقه استفاده کنید تا چسب ها محکم به یکدیگر بچسبند و یا این که چند کتاب نسبتاً سنگین را روی آن بچینید.
