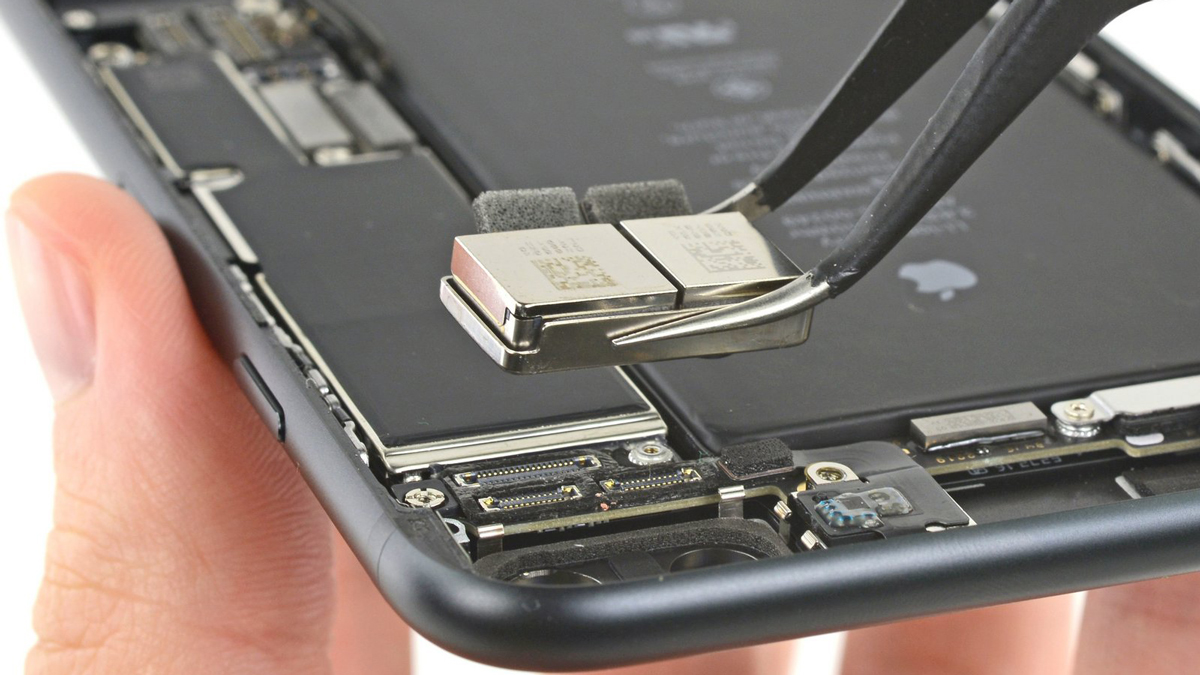

تعویض دوربین پشت آیفون 7 پلاس

تعویض دوربین پشت آیفون 7 پلاس

اپل در آیفون 7 پلاس خود قابلیت های عسکبرداری را اصلاح کرده است. این آیفون از دو ماژول مجزا 12 مگاپیکسلی استفاده کرده است که یکی سنسور عریض و دیگری لنز تله فوتو است. این سنسورهای دوگانه نسبت به مدل قبلی خود 60 درصدسریعتر و راندمان آن 30 درصد بالاتر است، همچنین دیافراگم f/1.8 این لنز 50 درصد روشن تر است. کیفیت عکسبرداری با دوربین این دستگاه بسیار مطلوب است و برای به اشتراک گذاری در شبکه های اجتماعی مناسب و از کیفیت بالایی برخوردار است.

آیا اخیراً برای عکسبرداری با دوربین آیفون 7 پلاس با مشکل مواجه شده اید؟ آیا عکس هایی که با دوربین این گوشی می گیرد غبار آلود و مبهم هستند؟ پس ابتدا فوکوس را تنظیم کنید و سپس عکس دیگری بگیرید. اگر مشکل با تنظیم فوکوس بر طرف نشد، مشکل از دوربین عقب است و باید به فکر تعویض آن باشید.

تعویض دوربین در آیفون 7 پلاس یکی از کارهای نسبتاً رایج در تعمیرات آیفون است که در شرکت کوک موبایل توسط کارشناسان تعمیر آموزش دیده و مجرب انجام می شود. مدت زمان تقریبی برای تعویض دوربین عقب حدوداً یک ساعت است. همچنین در این مرکز از قطعه اصلی و اورجینال شرکت اپل با قیمت مناسب استفاده می شود.

دستورالعمل راهنمای زیر برای برداشتن و یا تعویض دوربین در آیفون 7 پلاس تدوین شده است.
نکته: این دستورالعمل نحوه برداشتن کابل های صفحه نمایش و مجموعه ال سی دی را نشان می دهد تا دسترسی به دوربین های عقب براحتی صورت گیرد. با این حال، این امکان وجود دارد که بتوانید دوربین های عقب را همراه با کابل های صفحه نمایش که هنوز به دوربین و برد متصل هستند بردارید. بنابراین برای صرفه جویی در وقت می توانید از مراحل برداشتن کابل ها و صفحه نمایش عبور کنید، در غیر اینصورت مراقب باشید به کابل ها و تاچ اسکرین آسیب وارد نشود.

اگر در هنگام تعویض با مشکل مواجه شدید می توانید با ما تماس بگیرید تا کارشناسان آموزش دیده و مجرب کوک موبایل به شما راهنمایی و مشاوره لازم را ارائه نمایند.

مدت زمان انجام کار: 1 ساعت

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. اسپاتول
  2. کاپ مکش دستی
  3. کاردک یا قطعه مثلث شکل کوچک (6 کاردک)
  4. پیچ گوشتی t1 مخصوص باز کردن پیچ های آیفون
  5. آی اُپنر
  6. پنس
  7. پیچ گوشتی چند سر Y000
  8. پیچ گوشتی دو طبقه ای مخصوص باز کردن پیچ های آیفون

قطعات و مواد مصرفی مورد نیاز:

  1. دوربین عقب آیفون 7 پلاس
  2. براکت دوربین عقب آیفون 7 پلاس
  3. براکت کانکتور دوربین عقب آیفون 7 پلاس
  4. چسب مونتاژ صفحه نمایش آیفون 7 پلاس

مرحله 1- پیچ های t1 را باز کنید

  • قبل از اینکه شروع کنید، شارژ باتری گوشی اپل خود را به زیر 25% خالی کنید. باتری لیتیوم یون فول شارژ اگر به اشتباه و به صورت اتفاقی با اشیاء نوک تیز مثل پیچ گوشتی ها و یا پنس برخورد کند می تواند منجر به انفجار و یا خطرات بالقوه شود.
  • قبل از باز کردن گوشی، ابتدا آن را خاموش کنید.
  • در لبه پایین گوشی های آیفون دو پیچ t1 بلند 3.4 میلیمتری قرار دارد، با پیچ گوشتی مخصوص، آنها را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.
  • با باز شدن صفحه نمایش آیفون، واشرهای آب بندی و ویژگی ضد آب بودن دستگاه به خطر می افتد. قبل از اینکه به مرحله بعد بروید چند واشر آب بندی، آماده داشته باشید، و یا اگر گوشی را با همان واشرهای قبلی و یا بدون واشر آب بندی نصب و سرهم بندی کردید، حداقل مراقب باشید که آیفون دیگر در معرض آب قرار نگیرد.

مرحله 2- گوشی را باز کنید.

  • لبه پایین آیفون را حرارت دهید، حرارت باعث شل شدن چسب نگهدارنده نمایشگر می شود و باعث می شود که راحت تر باز شود.
  • برای حرارت دادن از سشوار صنعتی، هیتر استفاده کنید و یا آی اُپنر که از پیش گرم شده است را به مدت یک دقیقه روی لبه پایین قاب آیفون قرار دهید تا چسب ها شل شوند.

مرحله 3- کاپ مکش دستی را به لبه پایین گوشی متصل کنید

  • پس از اینکه لبه های قاب را حرارت دادید، کاپ مکش را روی لبه پایینی پنل جلو، درست بالای دکمه هوم قرار دهید.
  • اطمینان حاصل کنید که قسمتی از کاپ مکش با دکمه هوم همپوشانی نشده و روی دکمه هوم قرار نگرفته است. چرا که مانع از چسبیدن کامل کاپ مکش و ایجاد خلاء بین کاپ مکش و گلس جلو می شود.
  • در صورتیکه صفحه نمایش به شدت آسیب دیده و گلس آن در سطح گسترده ای خرد شده است، ابتدا روی آن را با نوارچسب پهن بپوشانید و سپس کاپ مکش را وصل کنید. همچنین بجای استفاده از کاپ مکش می توانید از چسب های نواری قوی استفاده کنید. اگر استفاده از نوار چسب مقدور نبود می توانید پس از چسباندن کاپ مکش روی پنل، دور تا دور کاپ را با چسب قطره ای بسیار قوی محکم بچسبانید.

مرحله 4- لبه زیرین را شل کنید.

  • دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.
  • اسپاتول سر صاف را برداشته و نوک آن را به اندازه چند میلی متر در شکاف ایجاد شده فرو کنید.
  • چسب آب بندی نگهدارنده صفحه نمایش بسیار محکم و قوی است؛ برای جدا کردن چسب ها و ایجاد شکاف اولیه به نیروی قابل توجهی نیاز است. اگر برای باز کردن شکاف با مشکل مواجه شدید و چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا لبه ها را کمی حرارت داده و سپس به آرامی کاپ مکش را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود و بتوانید نوک کاردک را لای آن قرار دهید.

مرحله 5- لبه چپ گوشی را شل کنید.

  • اسپاتول را اطراف گوشه و سپس در امتداد لبه چپ تا گوشه بالای گوشی، و به سمت دکمه های کنترل حجم صدا و دکمه سکوت، بکشید و چسب نگهدارنده صفحه نمایش در سمت چپ گوشی را جدا کنید. نوک اسپاتول را در این قسمت از بدنه گوشی به صورت افقی و رفت و برگشت حرکت دهید تا لاستیک آب بندی لبه سمت چپ آیفون 7 پلاس از بین برود.
  • سعی نکنید لبه بالای صفحه نمایش را از قاب پشت اهرم کنید، این قسمت با گیره های پلاستیکی نگه داشته شده است که در اثر فشار ممکن است بشکنند.

مرحله 6- چسب لبه راست گوشی را شل کنید.

  • اسپاتول را در لبه پایین آیفون سمت راست گوشی وارد کنید و این بار به سمت بالا و در امتداد لبه راست گوشی بکشید و چسب های سمت راست را نیز به طور کامل جدا کنید.
  • نوک اسپاتول را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در زیر آن آسیب وارد کند. نوک اسپاتول باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

مرحله 7- بررسی کنید ببینید چسب هر سه لبه آیفون شل شده اند.

  • به آرامی کاپ مکش را به سمت بالا بکشید و لبه پایین صفحه نمایش را بلند کنید.
  • هنگام بلند کردن صفحه نمایش مراقب باشید صفحه نمایش با زاویه بیش از 10 درجه بالا نیاید چرا که ممکن است کابل های منعطف در امتداد سمت راست گوشی که صفحه نمایش را به برد متصل می کند کشیده و آسیب ببینند.

مرحله 8-کاپ مکش دستی را از روی گوشی بردارید.

برای جدا کردن کاپ مکش از روی پنل زبانه کوچک کاپ را با انگشت به سمت کنار هل دهید و سپس به آرامی کاپ مکش را بردارید.

مرحله 9- چسب زیر صفحه نمایش در لبه فوقانی را جدا کنید.

نوک کاردک را زیر صفحه نمایش در امتداد لبه بالای گوشی اپل بکشید تا بقیه چسب ها نیز شل و جدا شوند.

مرحله 10- گیره های نگهدارنده صفحه نمایش به قاب پشت را باز کنید.

  • مجموعه صفحه نمایش را از لبه بالا گوشی به آرامی به سمت بالا بکشید تا گیره های نگهدارنده آن به قاب پشت جدا شوند.
  • گوشی را روی میز کار قرار دهید و با دست پنل جلو را گرفته به صورت کتابی از سمت چپ به راست باز کنید.
  • صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به لاجیک برد و به یکدیگر متصل هستند.
  • صفحه نمایش را که بلند کردید به یک جسم محکم مثلاً جعبه خود گوشی تکیه دهید.

مرحله 11- پیچ های براکت باتری و نمایشگر را باز کنید.

  • با استفاده از پیچ گوشتی چند سر، هر چهار پیچ نگهدارنده براکت پایینی کابل صفحه نمایش به لاجیک بورد را باز کنید. طول پیچ ها در زیر آورده شده است:
  • با استفاده از پیچ گوشتی چند سر، سه پیچ 1.2 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.
  • پیچ 2.6 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ نشان داده شده است.
  • در سراسر عملیات تعمیر، هر پیچی را که باز می کنید آن را در الگوی پیچ ها قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید. بستن پیچ ها در جای اشتباه می تواند باعث آسیب همیشگی به آیفون شود.

مرحله 12- براکت کابل پایینی صفحه نمایش را بردارید.

با استفاده از پنس، لبه براکت یا محافظ فلزی کانکتورهای باتری و نمایشگر را گرفته از جای خود بردارید.

مرحله 13- کانکتور باتری را اهرم کنید و از سوکتش روی لاجیک بورد آزاد کنید.

  • با استفاده از نوک تخت اسپاتول، کانکتور باتری را به سمت بالا اهرم کنید و از سوکتش روی لاجیک بورد خارج کنید.
  • کانکتور را کمی به سمت بیرون از لاجیک بورد خم کنید تا در حین تعمیر از اتصال ناگهانی آن با سوکت جلوگیری شود و گوشی روشن نشود.

مرحله 14- کانکتور صفحه نمایش را اهرم کنید و از سوکتش آزاد کنید.

  • در این مرحله قبل از اینکه کابل ها را جدا کنید و یا دوباره متصل کنید اطمینان حاصل نمایید که کانکتور باتری را قطع کرده اید.
  • با استفاده از نوک اسپاتول و یا ناخن، هر دو کانکتور صفحه نمایش پایینی را به سمت بالا اهرم کنید و از سوکتش روی برد خارج کنید.
  • برای نصب مجدد این مدل کانکتورها، ابتدا با دقت کانکتور را تراز کنید و از یک طرف فشار دهید تا با یک کلیک در جای خود قرار گیرد، سپس همین کار را برای طرف دیگر تکرار کنید. هرگز روی قسمت وسط کانکتور فشار وارد نکنید. اگر کانکتور به خوبی تراز نشده باشد و فشار داده شود، پین های آن خم شده و آسیب دائمی وارد می کند.
  • پس از اتصال مجدد کانکتورها، در صورتی که صفحه نمایش سفید داشتید و یا خطوط سفیدی روی صفحه نمایش مشاهده کردید و یا همچنین تاچ به خوبی کار نکرد و یا حداقل در برخی قسمت ها عمل نمی کند، سعی کنید کانکتورها را دوباره جدا کنید و هر دو کابل ها را با دقت و به درستی در جای خود قرار دهید و آنها را متصل کنید.

مرحله 15- پیچ براکت روی نگهدارنده مجموعه سنسور پنل جلو را باز کنید.

  • با پیچ گوشتی چندسر هر سه پیچ نگهدارنده براکت روی کانکتور مجموعه سنسور پنل جلو را باز کنید.
  • پیچ 1.3 میلی متری را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.
  • دو پیچ 1.0 میلی متری را باز کنید. جای این پیچ در تصویر با دایره نارنجی رنگ مشخص شده است.
  • با استفاده از پنس، براکتی که از کانکتور مجموعه سنسور پنل جلو محافظت می کند را بردارید.

مرحله 16 – کانکتور مجموعه سنسور پنل جلو را جدا کنید.

نوک اسپاتول و یا ناخن را زیر کانکتور مجموعه سنسور پنل جلو قرار دهید، به سمت بالا اهرم کنید و کابل منعطف مجموعه سنسور پنل جلو را جدا کنید.

مرحله 17 – مجموعه صفحه نمایش را بردارید.

  • لبه های صفحه نمایش را با دست گرفته و مجموعه پنل جلو را بردارید.
  • هنگام نصب مجدد به چسب های آب بندی اطراف لبه های صفحه نمایش دقت کنید. اگر لازم باشد چسب های قدیمی را برداشته و به دور لبه های صفحه نمایش، چسب جدید اضافه کنید.

مرحله 18- پیچ های براکت نگهدارنده دوربین عقب را باز کنید.

  • دو پیچ نگهدارنده براکت دوربین عقب آیفون 7 پلاس را باز کنید:
  • با استفاده از پیچ گوشی چهارسو، پیچ 1.6 میلی متری را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.
  • با استفاده از پیچ گوشی دو طبقه، پیچ 2.2 میلی متری را باز کنید. جای این پیچ در تصویر با دایره نارنجی رنگ مشخص شده است.
  • هنگام باز کردن پیچ ها، مراقب باشید که نوک پیچ گوشتی از روی پیچ ها سُر نخورد و به قطعات اطراف آن آسیب وارد نکند.

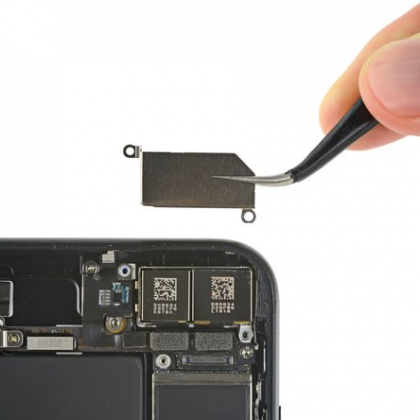

مرحله 19- براکت نگهدارنده دوربین عقب را بردارید.

با استفاده از پنس سرکج، لبه براکت نگهدارنده دوربین عقب را گرفته و از روی دوربین بردارید.

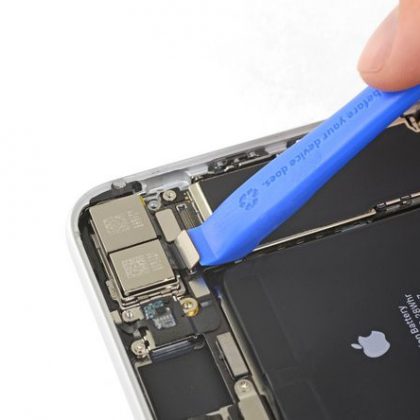

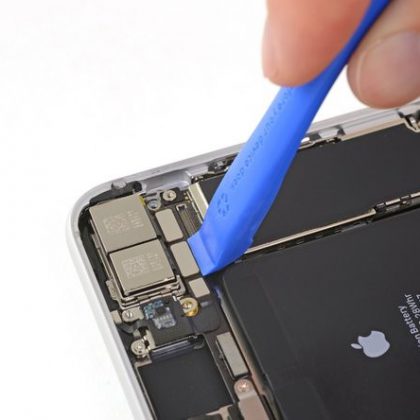

مرحله 20- کانکتورهای دوربین عقب را جدا کنید.

نوک تخت اسپاتول یا ابزار قاب باز کن پلاستیکی را زیر کانکتورهای دوربین عقب قرار دهید و به آرامی به سمت بالا اهرم کنید تا از روی سوکت شان آزاد شوند.

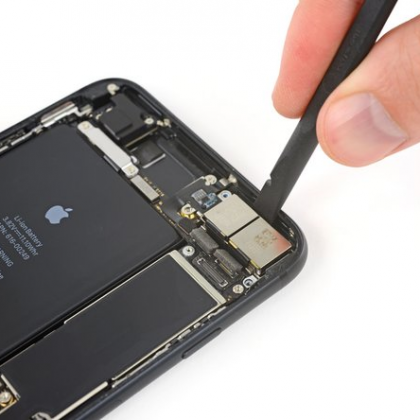

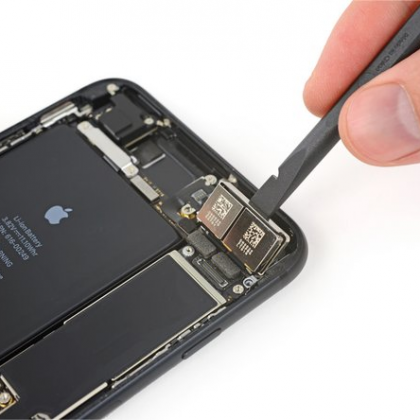

مرحله 21- دوربین عقب را از جایگاه خود آزاد کنید.

نوک تخت اسپاتول را زیر مجموعه دوربین عقب قرار دهید و به آرامی به سمت بالا اهرم کنید تا از جایگاه خود در لبه بالای آیفون آزاد شود.

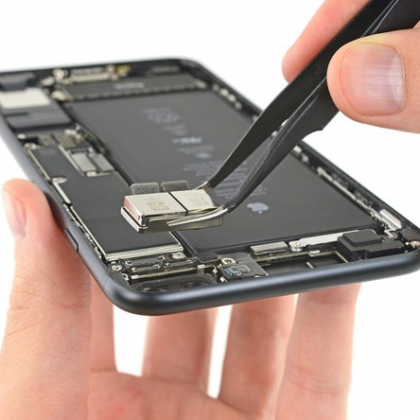

مرحله 22- دوربین عقب را بردارید.

با استفاده از پنس سرکج، لبه بلندگو را گرفته و به آرامی از روی لبه فوقانی آیفون بردارید.

قبل از سر هم بندی، قطعات تعویضی جدید خود را با قطعات اصلی مقایسه کنید، ممکن است لازم باشد چیزی از قطعات باقیمانده را روی قطعه جدید منتقل کنید و یا چسب های باقیمانده را بردارید.

برای جمع و سرهم بندی کردن دستگاه، تمام مراحل بالا را برعکس انجام دهید (به ترتیب از انتها به اول انجام دهید).
