آموزش تعویض دوربین پشت آیفون 11

هشدار: قبل از شروع به کار، شارژ شارژ باتری فعلی را به زیر 25% تخلیه کنید. باتری های لیتیوم یون که شارژ بالایی داشته باشد در صورتی که پانچ شوند و یا با جسم نوک تیز فلزی به آن ضربه وارد شود به احتمال زیاد منفجر می شود و منجر به آتش سوزی می شود

• قبل از شروع عملیات تعویض باتری، دستگاه را خاموش کنید.

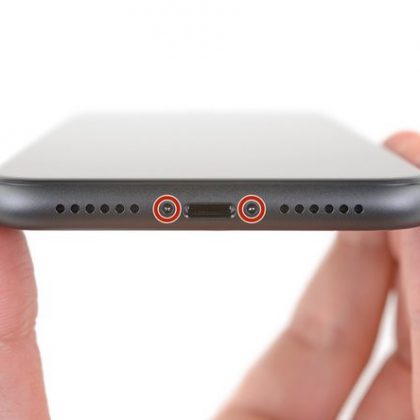

• دو پیچ t1 بلند 6.7 میلیمتری در لبه پایین قاب گوشی های موبایل آیفون وجود دارند، با پیچ گوشتی مخصوص، آنها را باز کنید.
• باز شدن آیفون، خاصیت ضد آب بودنش را به خطر می اندازد. قبل از رفتن به مرحله بعدی، واشرهای آب بندی که زیر کلگی پیچ ها قرار دارند را تعویض کنید و یا حداقل مراقب باشید که آیفون در معرض آب قرار نگیرد.
• درست زیر کلگی هر پیچ t1، دو واشر لاستیکی مشکی رنگ قرار دارد. شرایط این واشرها را بررسی کنید تا حداکثر حفاظت در برابر گرد و خاک و مایعات صورت گیرد و یا حداقل هنگام نصب دوباره، پیچ ها را تعویض کنید.

• لبه پایین آیفون را حرارت دهید، حرارت باعث شل شدن چسب زیر نمایشگر می شود و باعث می شود که راحت تر باز شود.
• برای حرارت دادن از سشوار صنعتی، هیتر استفاده کنید و یا آی¬اُپنر که از پیش گرم شده است را به مدت یک دقیقه روی لبه پایین قاب آیفون قرار دهید تا چسب ها شل شوند.

• نکته: دو مرحله بعدی نحوه استفاده از iSclack (قاب باز کن) را شرح می دهد. قاب باز کن وسیله ای است که اکثر تعمیرکاران برای باز کردن قاب از ان استفاده می کنند. اگر شما از این وسیله استفاده نمی کنید و یا تمایلی به استفاده از آن ندارید، دو مرحله بعدی را کنار بگذارید و از روش دیگری که در ادامه شرح خواهیم داد استفاده کنید.
• قطعه پلاستیکی که در وسط قاب کش قرار دارد برای نزدیک کردن دو کاپ مکش به یکدیگر و اتصال محکم قاب به قاب کش استفاده می شود، در گوشی های بزرگتر، مثل همین گوشی آیفون 11 به این قطعه نیازی نیست.

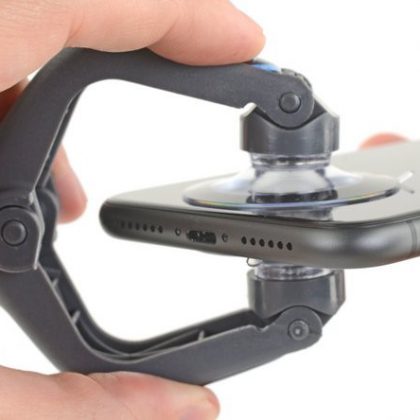

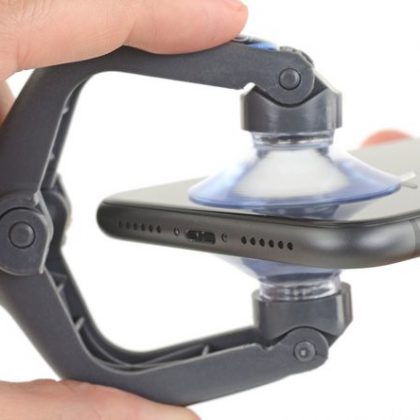

• کاپ های مکش وسیله قاب کش را در نزدیکی لبه پایین آیفون قرار دهید، یکی از کاپ ها را روی پنل جلو و دیگری را روی پنل عقب بیندازید.
• هر دو کاپ مکش را فشار دهید تا محکم به بدنه بچسبند.

نکته: اگر گلس جلو و یا قاب پشت دچار شکستگی شدید و وسیع است، یک لایه چسب پهن برداشته و روی سطح شکستگی بیندازید و سپس کاپ ها را روی سطح چسب شده قرار دهید بچسبانید. معمولاً در جعبه ابزار قاب کش، چسب پهن گذاشته شده است.

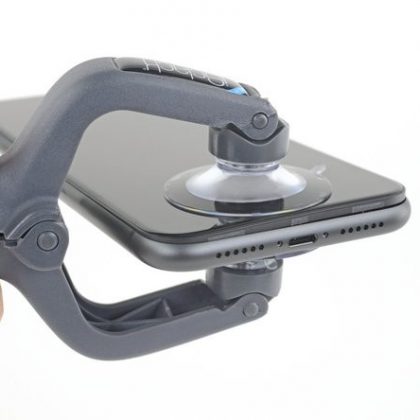

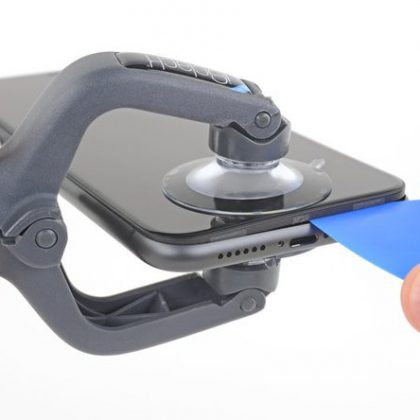

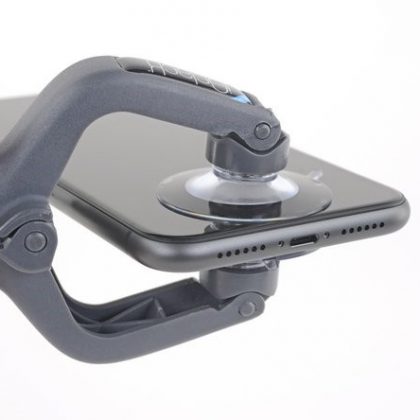

• گوشی خود را محکم بگیرید و دستگیره های قاب کش را کمی فشار داده به هم نزدیک کنید تا صفحه نمایش از قاب عقب به آرامی جدا شود. نکته: سعی نکنید صفحه را به طور کامل جدا کنید، همین که شکاف کوچکی در لبه پایین ایجاد شود کافی است.
• کاردک یا ابزار کوچک مثلث شکل را برداشته و نوک آن را در داخل شکاف ایجاد شده زیر صفحه نمایش قرار دهید.
• از دو مرحله بعدی عبور کنید.

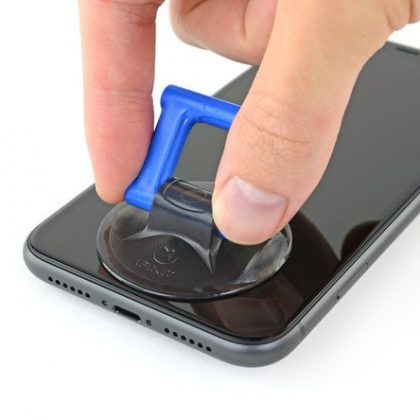

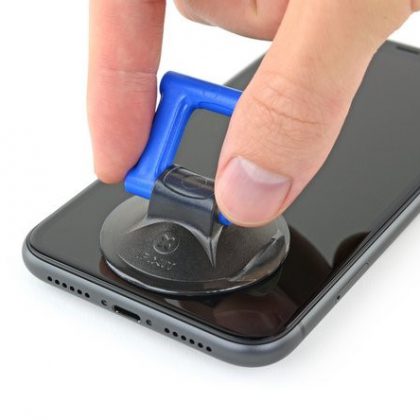

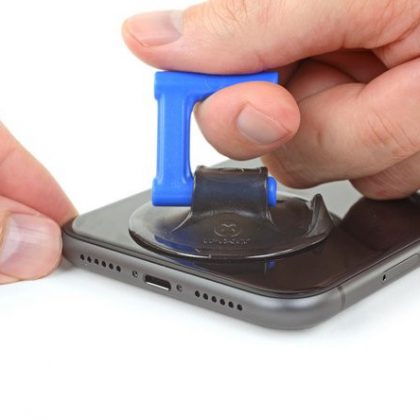

اگر بجای iSlack از یک کاپ مکش دستی (Single Suction) استفاده می کنید. پس از اینکه لبه های قاب را حرارت دادید، کاپ مکش را روی لبه پایینی صفحه قرار دهید، طوریکه که روی گلس چروک نیفتد.

نکته: اگر گلس جلو و یا قاب پشت دچار شکستگی شدید و وسیع است، یک لایه چسب پهن برداشته و روی سطح شکستگی بیندازید و سپس کاپ را روی سطح چسب شده قرار دهید، این کار هم باعث می شود که کاپ مکش بهتر بچسبد و هم اینکه در هنگام باز کردن قاب، گلس یکجا بلند می شود. اگر چسب پهن موجود نبود می توانید به لبه کاپ مکش چسب مایع قوی بزنید و کاپ را به صفحه بچسبانید.

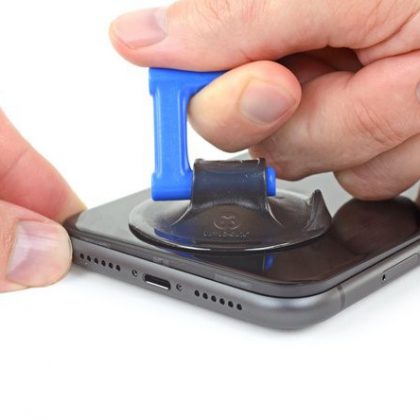

• دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.

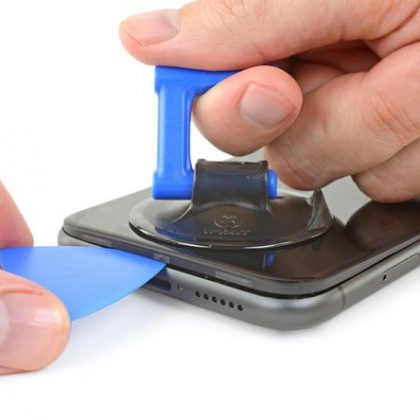

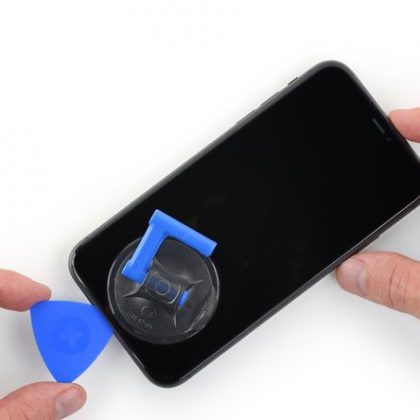

• کاردک را برداشته نوک آن را در شکاف ایجاد قرار دهید.

نکته: چسب آب بندی نگهدارنده صفحه نمایش بسیار محکم و قوی است؛ برای جدا کردن چسب ها و ایجاد شکاف اولیه به نیروی قابل توجهی نیاز است. اگر برای باز کردن شکاف با مشکل مواجه شدید و چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا لبه ها را کمی حرارت داده و سپس به آرامی کاپ مکش را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود و بتوانید نوک کاردک را لای آن قرار دهید.

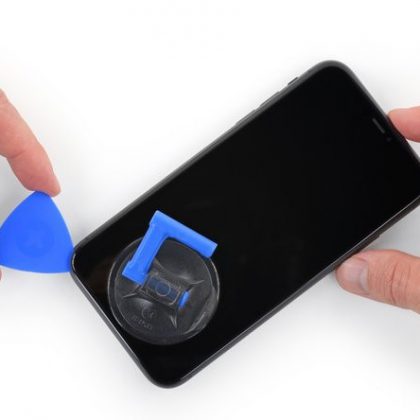

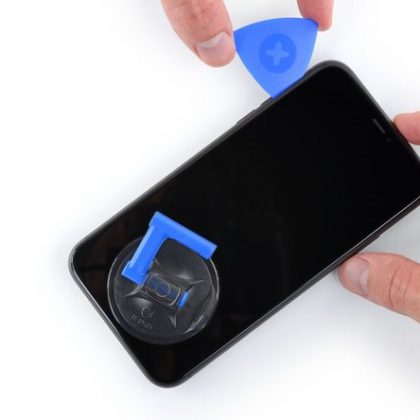

کاردک را در امتداد لبه چپ تا گوشه بالا بکشید و چسب در سمت چپ گوشی را جدا کنید.

نکته: نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در سمت چپ آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

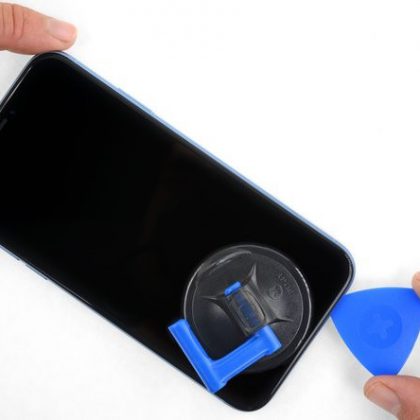

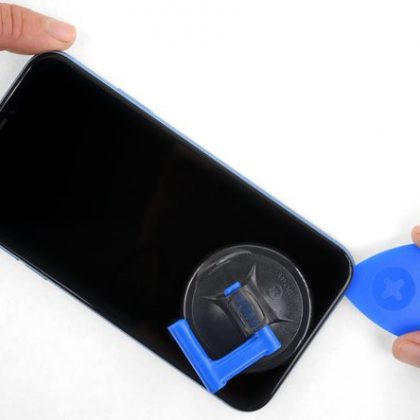

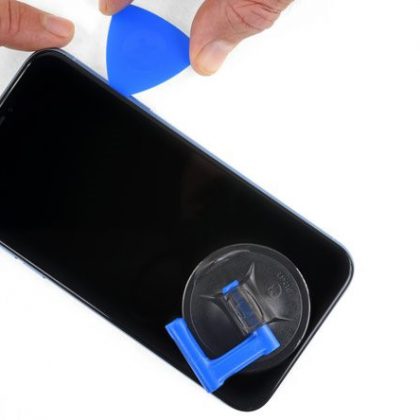

کاردک را در لبه پایین گوشی قرار دهید و به آرامی چسب در لبه بالای گوشی را جدا کنید

نکته: لبه بالای صفحه نمایش با چسب و با گیره متصل شده است.

• لبه راست گوشی را با دست گرفته و به آرامی بکشید تا کمی شکاف ایجاد شود
• کاردک را به گوشه راست بالای گوشی وارد کنید.

• کاردک را بکشید تا چسب در این لبه نیز باز شود و شکاف بزرگتری ایجاد کنید.

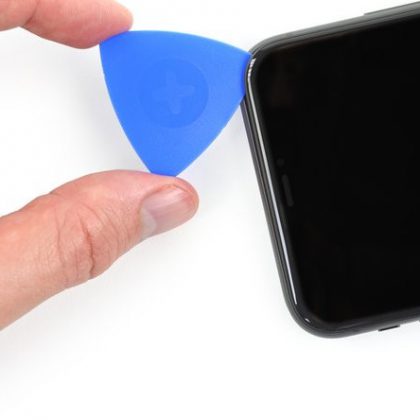

• کاردک را به گوشه سمت چپ بکشید و تمام چسب ها را جدا کنید.

نکته: نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

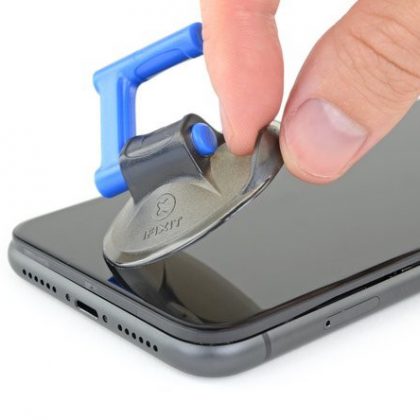

• با انگشت زائده کوچک روی کاپ مکش را بکشید و کاپ را از پنل جلو جدا کنید.
• اگر از قاب کش استفاده می کنید و هنوز به آیفون متصل است، کاپ های را بلند کرده و قاب کش را بردارید.

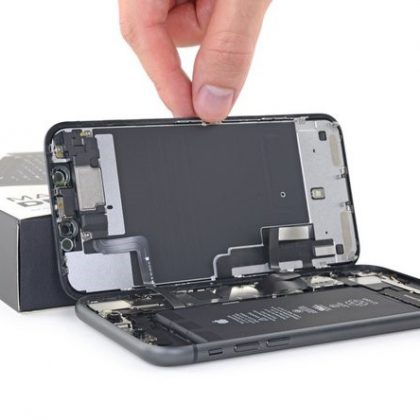

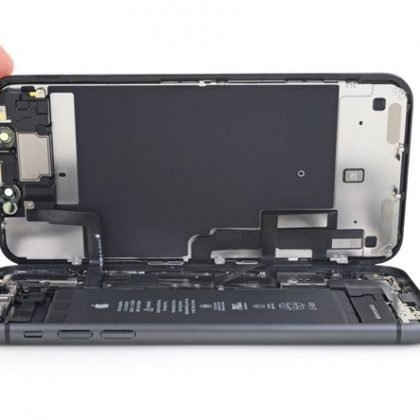

• آیفون را روی میز کار قرار دهید لبه سمت چپ پنل جلوی آیفون را با دست گرفته و به طور کتابی از روی قاب پشت گوشی باز کنید.
• نکته: صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به لاجیک بورد و به یکدیگر متصل هستند.
• صفحه نمایش را که بلند کردید به یک جسم محکم مثلاً جعبه خود گوشی تکیه دهید.
• نکته: وقتی ال سی دی را بلند کردید مراقب باشید که در اثر افتادن آن روی کف، به کابل ها و اتصالات آسیب نرسد، بنابراین می توانید از جعبه کارتنی گوشی استفاده کنید و یا نهایتاً جسم سنگینی پشت آن بگذارید تا مانع از افتادن و تکان خوردن صفحه شود (به تصویر سوم دقت کنید)

• برای دسترسی به پیچ ها و باز کردن آنها که در مراحل بعدی شرح خواهیم داد، لبه پایین صفحه نمایش را کمی بالا ببرید.
• نکته: مراقب باشید که کابل های منعطف کشیده و پاره نشوند.

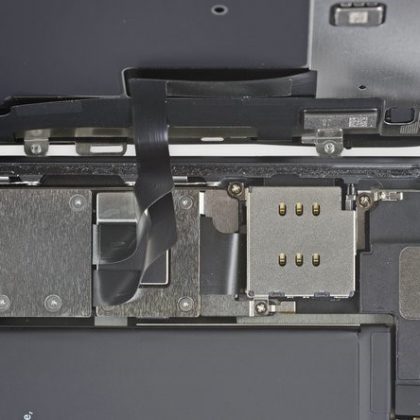

با استفاده از پیچ گوشتی Y000 سه پیچ طویل 1.1 میلی متری که براکت کانکتور باتری را نگه داشته است را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.نکته: در سراسر عملیات تعمیر، هر پیچی را که باز می کنید آن را در الگوی پیچ ها قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید. نکته: هنگام بستن مجدد، و قبل از سرهم بندی و آب بندی صفحه نمایش، همه چیز را کنترل کنید گوشی را روشن کنید ببینید که به خوبی کار می کند و سپس ادامه دهید.

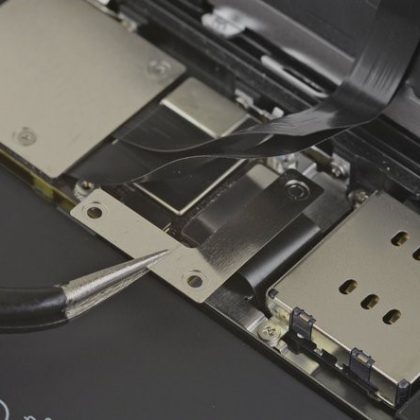

با نوک پنس کاور کانکتور باتری را بردارید

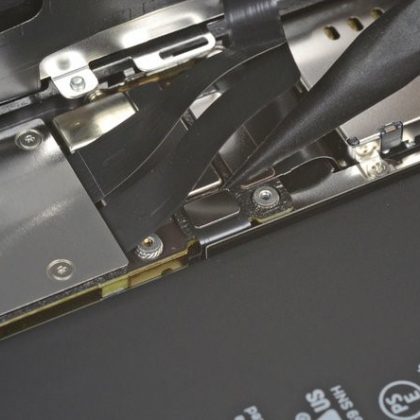

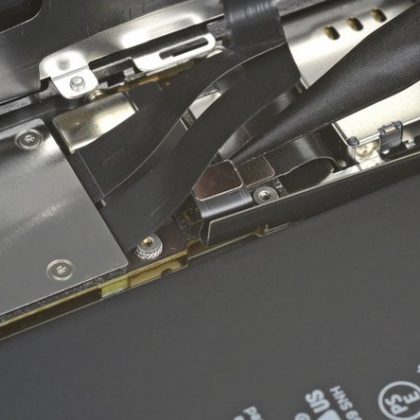

• با استفاده از اسپاتول، یا ناخن، کانکتور باتری را به سمت بالا اهرم کنید و از سوکتش خارج کنید.نکته: سعی کنید به درزبند سیلیکونی مشکی اطراف آن و همچنین اتصالات بورد آسیبی وارد نشود. این درزبند اضافی، از ورود آب و گرد و خاک به داخل جلوگیری می کند.
• کانکتور را کمی به سمت بیرون از لاجیک بورد خم کنید تا از اتصال ناگهانی آن با سوکت جلوگیری شود.

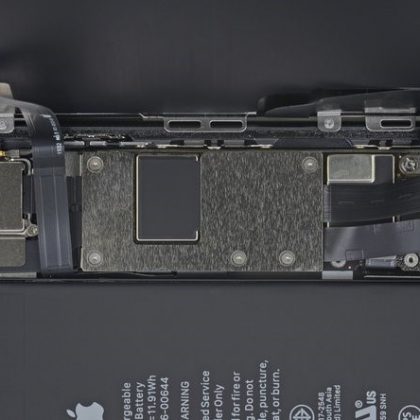

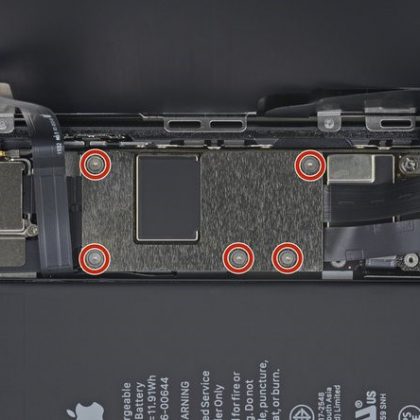

با استفاده از پیچ گوشتی چند سر Y000 هر پنج پیچ 1.1 میلی متری که براکت کاور لاجیک بورد را در جای خود محکم نگه داشته است را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.

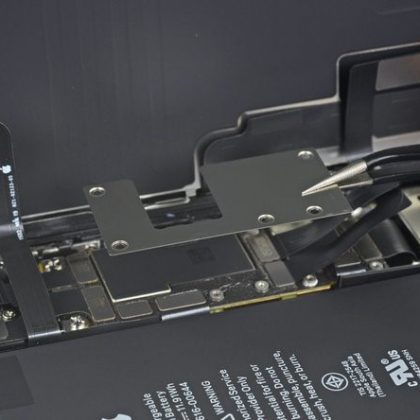

با استفاده از پنس براکت کاور لاجیک بورد را بردارید.

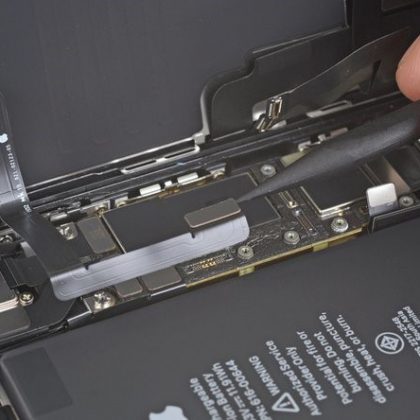

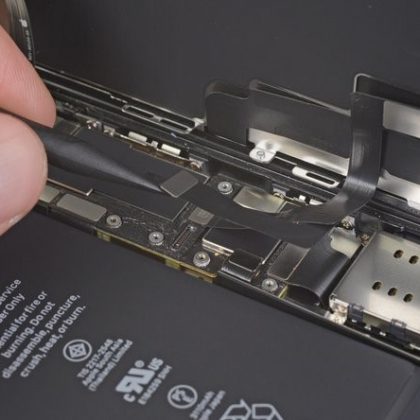

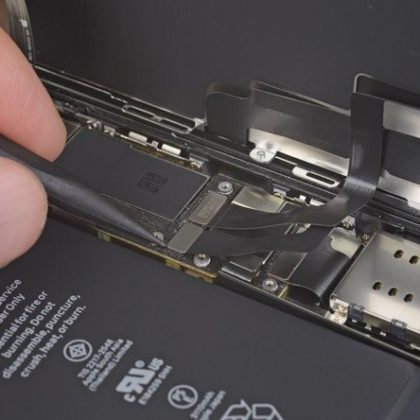

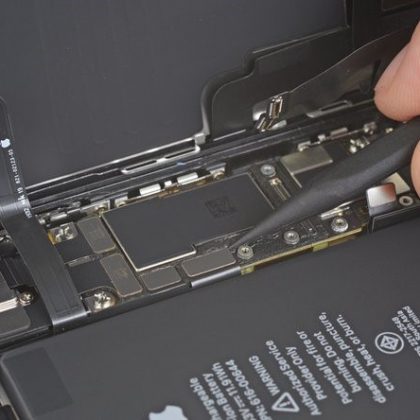

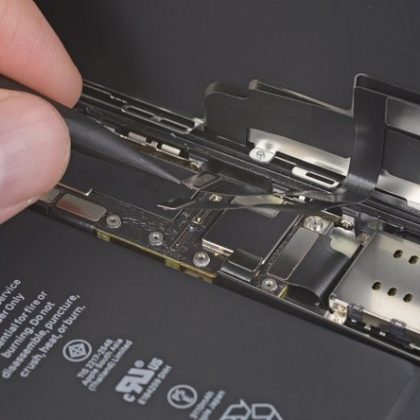

با استفاده از اسپاتول و یا ناخن، کانکتور کابل پنل اولد را جدا کنید

با استفاده از اسپاتول و یا ناخن، کانکتور کابل پنل اولد را جدا کنید.

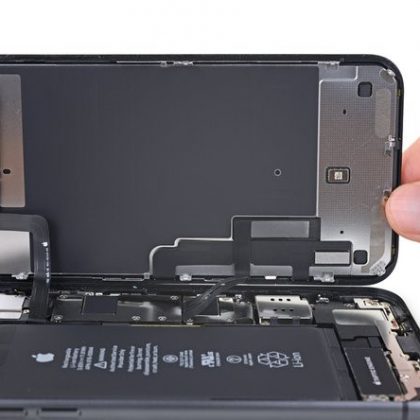

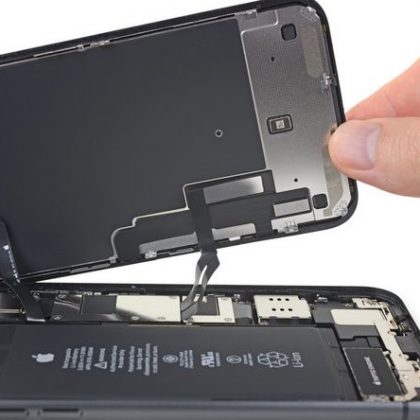

لبه های صفحه نمایش را با دست گرفته و مجموعه پنل جلو را بلند کنید.

نکته: هنگام نصب مجدد به چسب های آب بندی اطراف لبه های صفحه نمایش دقت کنید.

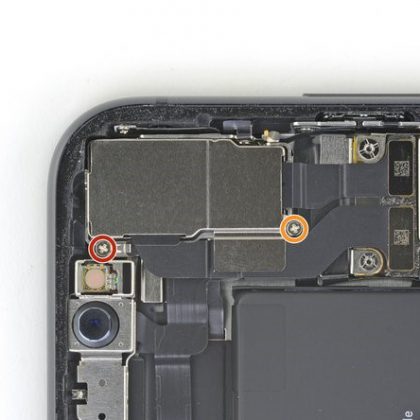

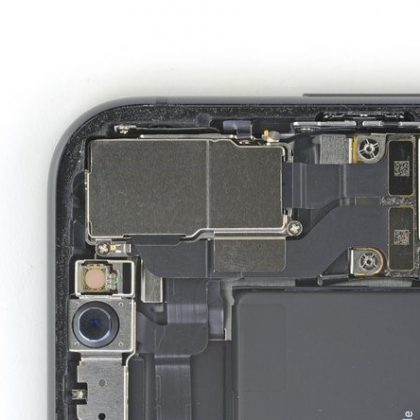

• با استفاده از پیچ گوشی چهارسو، دو پیچ اتصال دهنده کاور دوربین عقب را باز کنید.
• پیچ 1.4 میلی متری را باز کنید. جای این پیچ در تصویر مربوطه با دایره قرمز رنگ مشخص شده است.
• پیچ 1.3 میلی متری را باز کنید. جای این پیچ نیز در تصویر مربوطه با دایره نارنجی رنگ نشان داده شده است.

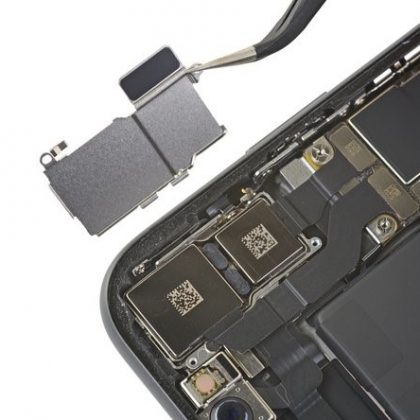

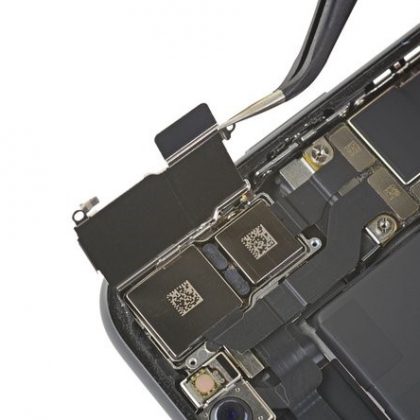

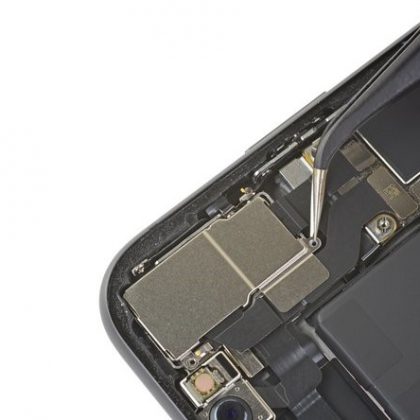

با نوک پنس، کاور دوربین را از نزدیک ترین قسمت به باتری، بردارید. نکته: برای نصب دوباره کاور دوربین، تصاویر را دقیقاً به صورت بر عکس دنبال کنید: ابتدا، لبه بیرونی را پایین بیاورید تا هر دو زبانه برآمده روی کاور به طور محکم در شیار براکت لبه بیرونی ماژول دوربین قرار گیرد. سپس، کاور را به صورت لولایی ببندید.کاور بعد از اینکه دو زبانه به درستی در جای خود قرار بگیرند به صورت تخت در جای خود می نشیند.

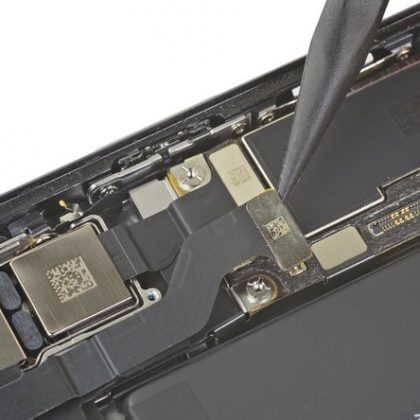

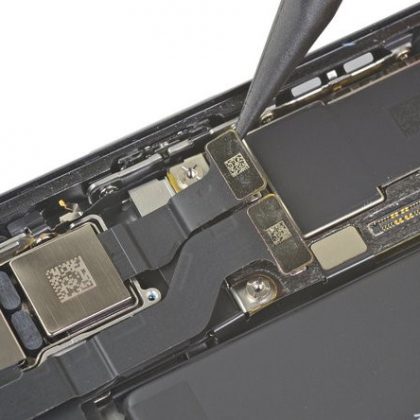

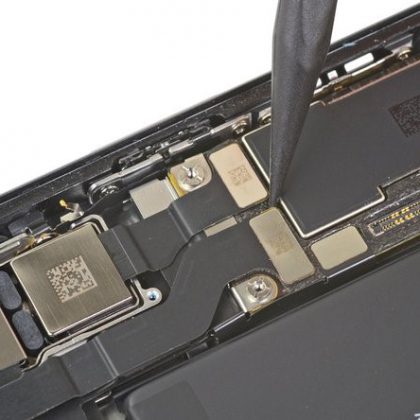

نوک اسپاتول و یا ناخن را زیر کانکتور کابل دوربین ها قرار دهید و مستقیم به سمت بالا اهرم کنید تا از سوکتش خارج شود.

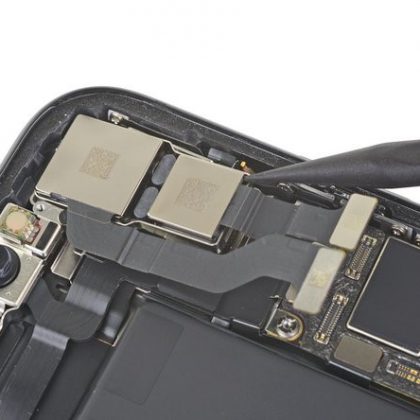

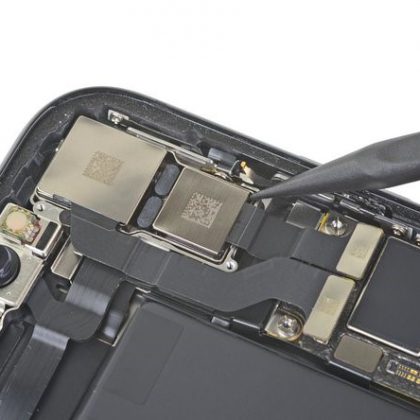

• نوک اسپاتول را در گوشه راست پایین، بین مجموعه دوربین و فریم آیفون قرار دهید.
• به آرامی اهرم کنید تا دوربین از آیفون جدا شود.

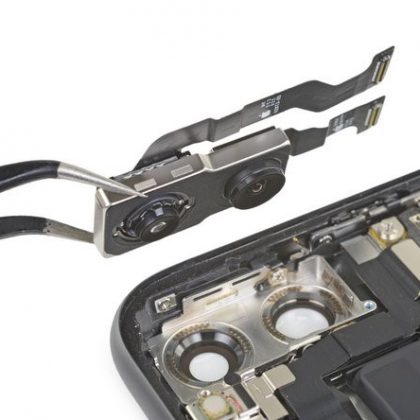

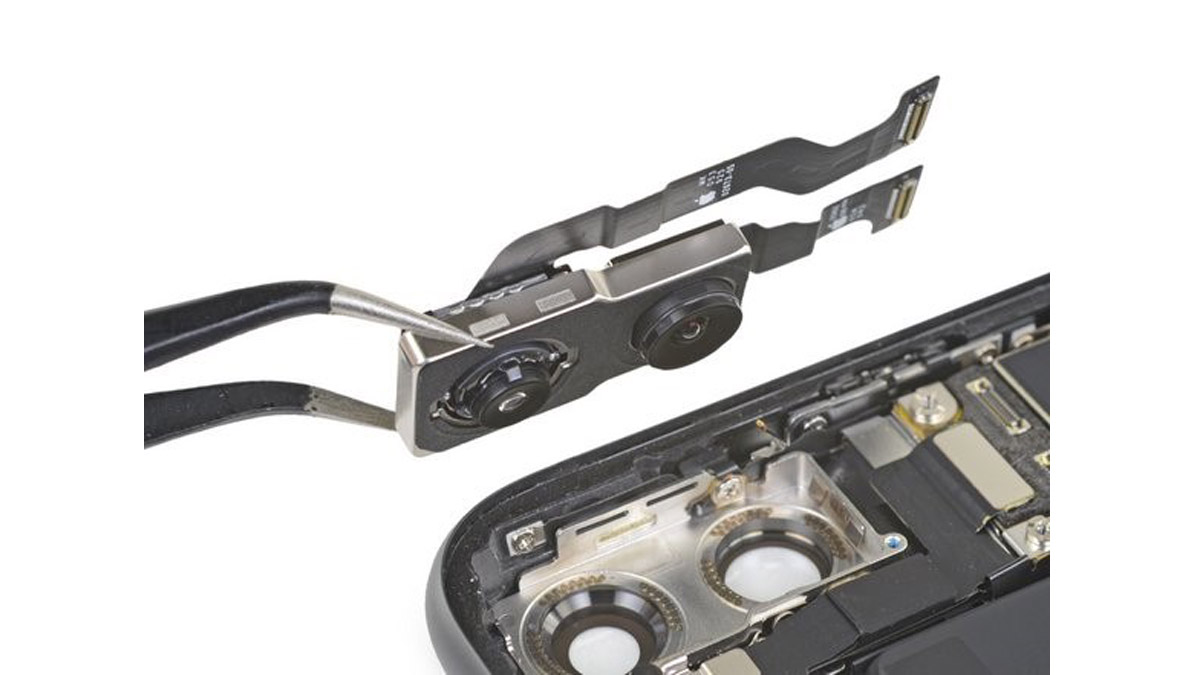

با پنس، لبه مجموعه دوربین عقب را گرفته، بردارید.پس از اتمام عملیات تعویض، میز کار خود را تمیز کنید، قطعه تعویضی جدید خود را با قطعه اصلی مقایسه کنید، دقت کنید هنگام نصب، قطعه ای از قلم نیفتاده باشد، قبل از نصب جای چسب های قدیمی را تمیز کنید و سپس از چسب جدید استفاده کنید.

برای نصب و اتصال قطعات موبایل، تمام مراحل بالا را با دقت از آخر به اول ( به صورت برعکس) انجام دهید.همچنین زباله های الکترونیکی و قطعات معیوب را مطابق با دستورالعمل های مربوط به دفع زباله ای الکترونیکی (R2) یا مشابه استفاده کنید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی آیفون 11 گرفته شده است.
