تعویض دوربین جلو و فلت سنسور آیفون 7

تعویض دوربین جلو و فلت سنسور آیفون 7

در صورتیکه نمی توانید با دوربین آیفون 7 خود عکس های سلفی با کیفیتی بگیرید، و این دوربین با مشکل مواجه شده است، ابتدا شکل ظاهری دوربین را بررسی کنید و از نداشتن خرابی و یا خراش روی لنز اطمینان حاصل کنید، همچنین برنامه دوربین را چک کنید و از تنظیم درست آن مطمئن باشید. در صورتی که مشکل برطرف نشد، با استفاده از دستورالعمل زیر نسبت به برداشتن و تعویض آن اقدام کنید. دوربین این دستگاه بخشی از یک مجموعه بزرگتر متشکل از یک میکروفون و سنسورهای نور مجاورتی و یا نور محیطی هستند که هنگام تعویض دوربین، تمام این سنسورها نیز باید تعویض شوند.

اگر حین عملیات تعویض با مشکل و یا مسئله ای روبرو شدید و یا سوالی ذهن شما را درگیر کرده است، با کارشناسان تعمیر ما در کوک موبایل تماس بگیرید تا راهنمایی و مشاوره های لازم را به صورت رایگان به شما ارائه نمایند.

مدت زمان انجام کار: 1 ساعت

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. پیچ گوشتی مخصوص باز کردن پیچ های t1 آیفون
  2. کاپ مکش دستی
  3. کاردک یا قطعه مثلث شکل کوچک (6 کاردک)
  4. پیچ گوشی چهارسو #000
  5. پنس
  6. اسپاتول
  7. آی اُپنر

قطعات و مواد مصرفی مورد نیاز:

  1. دوربین جلو و فلت سنسور آیفون 7
  2. دوربین جلو و براکت کانکتور سنسور آیفون 7

مرحله 1- پیچ های t1 را باز کنید.

  • قبل از اینکه شروع کنید، شارژ باتری گوشی اپل خود را به زیر 25% خالی کنید. باتری لیتیوم یون فول شارژ اگر به اشتباه و به صورت اتفاقی با اشیاء نوک تیز مثل پیچ گوشتی ها و یا پنس برخورد کند می تواند منجر به انفجار و یا خطرات بالقوه شود.
  • قبل از باز کردن گوشی، ابتدا آن را خاموش کنید.
  • در لبه پایین گوشی های آیفون دو پیچ t1 بلند 3.4 میلیمتری قرار دارد، با پیچ گوشتی مخصوص، آنها را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.
  • با باز شدن صفحه نمایش آیفون، واشرهای آب بندی و ویژگی ضد آب بودن دستگاه به خطر می افتد. قبل از اینکه به مرحله بعد بروید چند واشر آب بندی، آماده داشته باشید، و یا اگر گوشی را با همان واشرهای قبلی و یا بدون واشر آب بندی نصب و سرهم بندی کردید، حداقل مراقب باشید که آیفون دیگر در معرض آب قرار نگیرد.

مرحله 2- گوشی را باز کنید.

  • لبه پایین آیفون را حرارت دهید، حرارت باعث شل شدن چسب نگهدارنده نمایشگر می شود و باعث می شود که راحت تر باز شود.
  • برای حرارت دادن از سشوار صنعتی، هیتر استفاده کنید و یا آی اُپنر که از پیش گرم شده است را به مدت یک دقیقه روی لبه پایین قاب آیفون قرار دهید تا چسب ها شل شوند.

مرحله 3- کاپ مکش دستی را به لبه پایین گوشی متصل کنید

  • پس از اینکه لبه های قاب را حرارت دادید، کاپ مکش را روی لبه پایینی پنل جلو، درست بالای دکمه هوم قرار دهید.
  • اطمینان حاصل کنید که قسمتی از کاپ مکش با دکمه هوم همپوشانی نشده و روی دکمه هوم قرار نگرفته است. چرا که مانع از چسبیدن کامل کاپ مکش و ایجاد خلاء بین کاپ مکش و گلس جلو می شود.
  • در صورتیکه صفحه نمایش به شدت آسیب دیده و گلس آن در سطح گسترده ای خرد شده است، ابتدا روی آن را با نوارچسب پهن بپوشانید و سپس کاپ مکش را وصل کنید. همچنین بجای استفاده از کاپ مکش می توانید از چسب های نواری قوی استفاده کنید. اگر استفاده از نوار چسب مقدور نبود می توانید پس از چسباندن کاپ مکش روی پنل، دور تا دور کاپ را با چسب قطره ای بسیار قوی محکم بچسبانید.

مرحله 4- لبه زیرین را شل کنید.

  • دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.
  • نوک اسپاتول سر صاف را به اندازه چند میلی متر در شکاف ایجاد شده فرو کنید.
  • چسب آب بندی نگهدارنده صفحه نمایش بسیار محکم و قوی است؛ برای جدا کردن چسب ها و ایجاد شکاف اولیه به نیروی قابل توجهی نیاز است. اگر برای باز کردن شکاف با مشکل مواجه شدید و چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا لبه ها را کمی حرارت داده و سپس به آرامی کاپ مکش را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود و بتوانید نوک کاردک را لای آن قرار دهید.

مرحله 5- چسب لبه پایین آیفون را جدا کنید.

  • اسپاتول را در امتداد لبه پایین به سمت چپ گوشی بکشید.
  • اسپاتول را در عرض شکاف بین صفحه نمایش و قاب پشت به آرامی و با دقت بچرخانید تا شکاف باز تر شود.

مرحله 6- لبه چپ گوشی را شل کنید.

  • اسپاتول را اطراف گوشه و سپس در امتداد لبه چپ تا گوشه بالای گوشی، و به سمت دکمه های کنترل حجم صدا و دکمه سکوت، بکشید و چسب نگهدارنده صفحه نمایش در سمت چپ گوشی را جدا کنید.
  • سعی نکنید لبه بالای صفحه نمایش را از قاب پشت اهرم کنید، این قسمت با گیره های پلاستیکی نگه داشته شده است که در اثر فشار ممکن است بشکنند.

مرحله 7- چسب لبه راست گوشی را شل کنید.

  • اسپاتول را در لبه پایین آیفون سمت راست گوشی وارد کنید و این بار به سمت بالا و در امتداد لبه راست گوشی بکشید و چسب های سمت راست را نیز به طور کامل جدا کنید.
  • اسپاتول را در عرض شکاف بین صفحه نمایش و قاب پشت به آرامی و با دقت بچرخانید تا شکاف باز تر شود.
  • نوک اسپاتول را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در زیر آن آسیب وارد کند. نوک اسپاتول باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

مرحله 8- بررسی کنید ببینید چسب هر سه لبه آیفون شل شده اند.

  • به آرامی کاپ مکش را به سمت بالا بکشید و لبه پایین صفحه نمایش را بلند کنید.
  • هنگام بلند کردن صفحه نمایش مراقب باشید صفحه نمایش با زاویه بیش از 10 درجه بالا نیاید چرا که ممکن است کابل های منعطف در امتداد سمت راست گوشی که صفحه نمایش را به برد متصل می کند کشیده شوند و آسیب ببینند.

مرحله 9-کاپ مکش دستی را از روی گوشی بردارید.

برای جدا کردن کاپ مکش از روی پنل جلو، زبانه کوچک کاپ را با انگشت به یک طرف هل دهید و سپس به آرامی کاپ مکش را بردارید.

مرحله 10- چسب زیر صفحه نمایش در لبه فوقانی را جدا کنید.

نوک کاردک را زیر صفحه نمایش در امتداد لبه بالای گوشی بین قاب عقب و پنل جلو بکشید تا بقیه چسب های نگهدارنده صفحه نمایش نیز شل و جدا شوند.

مراقب باشید که به گیره های پلاستیکی در لبه بالای گوشی آسیب وارد نکنید.

مرحله 11- گیره های نگهدارنده صفحه نمایش به قاب پشت را باز کنید.

  • مجموعه صفحه نمایش را از لبه بالا گوشی به آرامی به سمت بالا بکشید تا گیره های نگهدارنده آن به قاب پشت جدا شوند.
  • گوشی را روی میز کار قرار دهید و با دست پنل جلو را گرفته به صورت کتابی از سمت چپ به راست باز کنید.
  • صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به لاجیک برد و به یکدیگر متصل هستند.
  • صفحه نمایش را بلند کنید و به به یک جسم محکم مثلاً خود جعبه گوشی اپل تکیه دهید.

مرحل 12- پیچ های براکت باتری و نمایشگر را باز کنید.

  • هر چهار پیچ نگهدارنده براکت پایینی کابل صفحه نمایش به لاجیک برد را باز کنید:
  • با استفاده از پیچ گوشتی چند سر، سه پیچ 1.2 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.
  • پیچ 2.4 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ نشان داده شده است.
  • در سراسر عملیات تعمیر، هر پیچی را که باز می کنید آن را در الگوی پیچ ها قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید. بستن پیچ ها در جای اشتباه می تواند باعث آسیب همیشگی به آیفون شود.

مرحله 13- براکت کابل پایینی صفحه نمایش را بردارید.

با استفاده از پنس، لبه براکت یا محافظ فلزی کانکتورهای باتری و نمایشگر را گرفته از جای خود بردارید.

مرحله 14- کانکتور باتری را اهرم کنید و از سوکتش روی لاجیک برد آزاد کنید.

  • نوک تخت اسپاتول را در سمت چپ کانکتور باتری قرار دهید و به آرامی به سمت بالا اهرم کنید و از سوکتش روی لاجیک برد خارج کنید.
  • کانکتور را کمی به سمت بیرون از لاجیک برد خم کنید تا در حین تعمیر از اتصال ناگهانی آن با این سوکت جلوگیری شود و به گوشی برق نرساند.

مرحله 15- کانکتور صفحه نمایش را اهرم کنید و از سوکتش آزاد کنید.

  • قبل از اینکه کابل ها را جدا کنید و یا مجدداً متصل کنید اطمینان حاصل نمایید که کانکتور باتری را قطع کرده اید.
  • با استفاده از نوک اسپاتول و یا ناخن، هر دو کانکتور صفحه نمایش پایینی را به سمت بالا اهرم کنید و از سوکتش روی برد خارج کنید.
  • برای نصب مجدد این مدل کانکتورها، ابتدا با دقت کانکتور را تراز کنید و از یک طرف فشار دهید تا با یک کلیک در جای خود قرار گیرد، سپس همین کار را برای طرف دیگر تکرار کنید. هرگز روی قسمت وسط کانکتور فشار وارد نکنید. اگر کانکتور به خوبی تراز نشده باشد و فشار داده شود، پین های آن خم شده و آسیب دائمی وارد می کند.
  • پس از اتصال مجدد کانکتورها، در صورتی که صفحه نمایش سفید داشتید و یا خطوط سفیدی روی صفحه نمایش مشاهده کردید و یا همچنین تاچ به خوبی کار نکرد و یا حداقل در برخی قسمت ها عمل نمی کند، سعی کنید کانکتورها را دوباره جدا کنیدو هر دو کابل ها را با دقت و به درستی در جای خود قرار دهید و انها را متصل کنید.

مرحله 16- پیچ براکت روی نگهدارنده مجموعه سنسور پنل جلو را باز کنید.

  • با پیچ گوشتی چندسر هر دو پیچ 1.3 میلی متری نگهدارنده براکت روی کانکتور مجموعه سنسور پنل جلو را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.
  • با استفاده از پنس، براکتی که از کانکتور مجموعه سنسور پنل جلو محافظت می کند را بردارید.

مرحله 17 – کانکتور مجموعه سنسور پنل جلو را جدا کنید.

نوک اسپاتول و یا ناخن را زیر کانکتور مجموعه سنسور پنل جلو قرار دهید، به سمت بالا اهرم کنید و کابل منعطف مجموعه سنسور پنل جلو را جدا کنید.

مرحله 18 – مجموعه صفحه نمایش را بردارید.

  • لبه های صفحه نمایش را با دست گرفته و مجموعه پنل جلو را بردارید.
  • هنگام نصب مجدد به چسب های آب بندی اطراف لبه های صفحه نمایش دقت کنید. اگر لازم باشد چسب های قدیمی را برداشته و به دور لبه های صفحه نمایش، چسب جدید اضافه کنید.

مرحله 19- پیچ های نگهدارنده براکت کسپول گوشی را باز کنید.

  • سه پیچ نگهدارنده براکت کپسول گوشی را باز کنید:
  • با استفاده از پیچ گوشتی چهارسو، دو پیچ 2.6 میلی متری را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ مشخص شده است.
  • با پیچ گوشتی چهارسو، پیچ 1.7 میلی متری را باز کنید. جای این پیچ در تصویر با دایره های قرمز رنگ مشخص شده است.

مرحله 20- براکت کپسول گوشی را بردارید.

با پنس سرکج، لبه براکت کپسول گوشی را گرفته از جای خود بردارید.

مرحله 21- کابل دوربین سلفی را از روی کپسول گوشی کنار بزنید.

با پنس سر راست، کابل دوربین سلفی را گرفته از روی کپسول کنار بزنید تا دسترسی به کپسول گوشی براحتی صورت گیرد.

مرحله 22- پیچ های نگهدارنده کپسول گوشی به پنل جلو را باز کنید.

  • دو پیچ نگهدارنده کپسول گوشی به پنل جلو را باز کنید.
  • با استفاده از پیچ گوشتی چهارسو، پیچ 1.9 میلی متری را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ نشان داده شده است.
  • با استفاده از پیچ گوشتی چهارسو، پیچ 2.5 میلی متری را باز کنید. جای این پیچ در تصویر با دایره نارنجی رنگ نشان داده شده است.

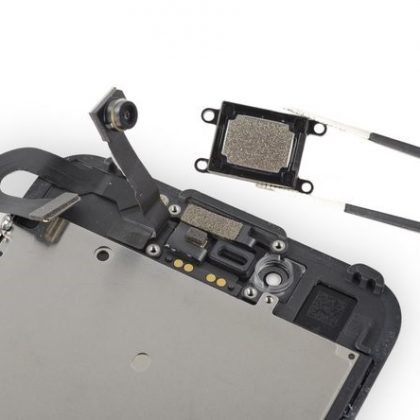

مرحله 23- کپسول گوشی را بردارید.

  • با استفاده از پنس سر کج، کپسول گوشی را از روی پنل جلویی بردارید.
  • مراقب باشید که کنتاکت های فنری را با انگشت دست لمس نکنید، چربی دست ها ممکن است باعث خرابی این کنتاکت ها شود. اگر به صورت تصادفی آنها را لمس کردید، به آرامی و با پارچه آغشته به الکل ایزوپروپیل (90درصد یا بالاتر) آنها را تمیز کنید.

مرحله 24- چسب های نگهدارنده دوربین جلو و فلت سنسور را شل کنید.

  • آی اُپنر را آماده کنید و عملیات حرارتی را شروع کنید. آی اُپنر را در قسمت بالای صفحه نمایش قرار دهید تا چسب های نگهدارنده دوربین جلو و فلت سنسور شل شوند.
  • قبل از اینکه به مرحله بعدی بروید حدود دو دقیقه منتظر بمانید تا چسب های به طور کامل شل شوند.

مرحله 25- سنسور مجاورتی را از روی پنل جلو بردارید.

  • نوک اسپاتول را در لبه سنسور مجاورتی وارد کرده و به آرامی به سمت بالا اهرم کنید تا از سوکتش و پنل جلو برداشته شود.
  • هنگام اهرم کردن مراقب باشید به کابل و فلت سنسور آسیب نرسانید.

مرحله 26- دوربین سلفی را جدا کنید- مرحله اول

نوک کاردک را زیر فلت قرار دهید و به سمت محفظه دوربین جلو بکشید، و به آرامی و با دقت چسب نگهدارنده فلت به پنل جلو را جدا کنید. وقتی به جای پیچ رسیدید، توقف کنید.

مرحله 27 -دوربین سلفی را جدا کنید- مرحله دوم

نوک کاردک را زیر کابل دوربین جلو قرار دهید (همان قسمت کابل منعطف که در مرحله قبل جدا کردید) و به آرامی اهرم کنید. کار را ادامه دهید تا بقیه کابل منعطف را جداکنید.

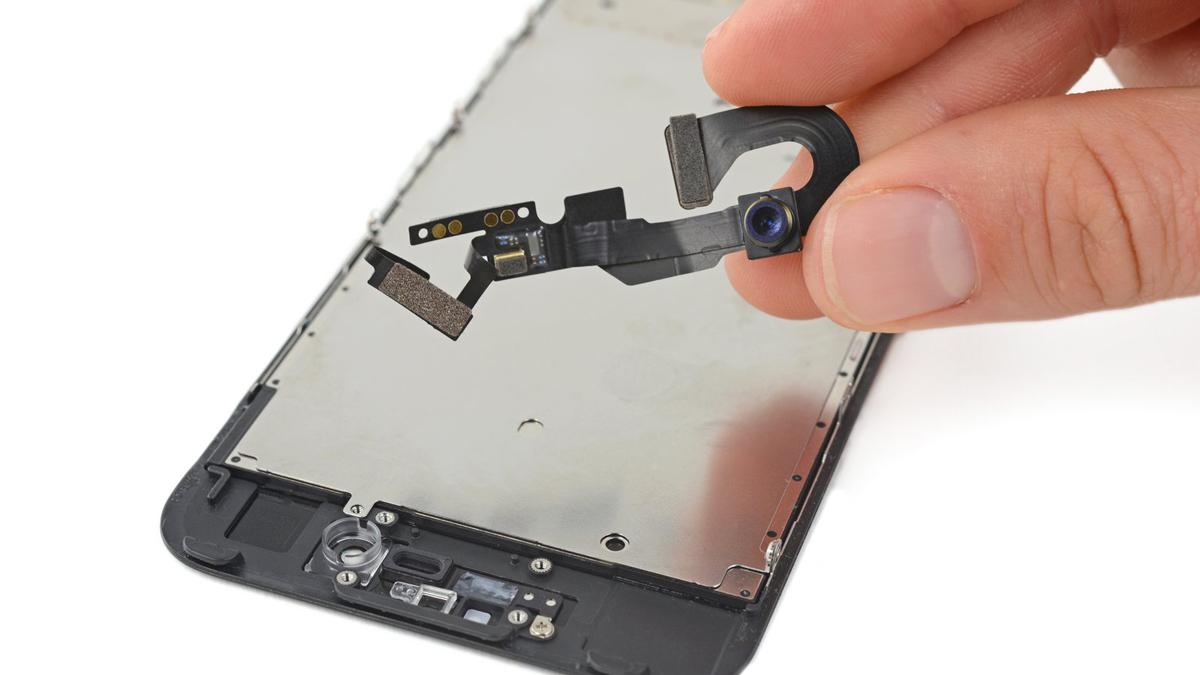

مرحله 28- دوربین سلفی را بردارید.

لبه دوربین جلو و فلت سنسور آیفون 7 را با دست گرفته از روی پنل جلویی بردارید.

قطعات تعویضی جدید خود را با قطعات اصلی مقایسه کنید چک کنید قطعه ای از قلم نیفتاده باشد، قبل از نصب جای چسب های قدیمی را تمیز کنید و سپس از چسب جدید استفاده کنید.

برای نصب و اتصال قطعات، مراحل بالا را به ترتیب از آخر به اول (برعکس) انجام دهید.

برای دفع زباله های الکترونیکی و قطعات معیوب از دستورالعمل مربوطه (R2) یا مشابه استفاده کنید.
