آموزش تعویض جک هدفون گوشی سامسونگ S6 Active

نوک ناخن و یا ابزار قاب باز کن پلاستیکی را در نقطه اتکا خشاب سیم کارت قرار دهید و به آرامی و با دقت به سمت بالا اهرم کنید تا از جای خود بیرون بزند.

خشاب سیم کارت را به همراه سیم کارت از روی گوشی موبایل خارج کنید.

• قبل از اینکه شروع کنید، شارژ باتری گلکسی خود را به زیر 25% خالی کنید. باتری لیتیوم یون فول شارژ اگر به اشتباه و به صورت اتفاقی با اشیاء نوک تیز مثل پیچ گوشتی ها و یا پنس برخورد کند می تواند منجر به انفجار و یا خطرات بالقوه شود.
• با استفاده از آی اُپنر، سشوار مو و یا سشوار صنعتی لبه های گوشی (طرفین، بالا و پایین پنل جلو) را حرارت دهید. مطابق با تصاویر آی اَپنر را به مدت 60 ثانیه روی پنل جلو قرار دهید تا چسب اطراف لبه های گلس شل شوند.
• در صورتی که برای شل کردن چسب ها از آی اُپنر استفاده می کنید، آی اُپنر را به مدت 30 ثانیه در مایکرویو قرار دهید تا گرم شود و برای حرارت دهی آماده شود.
• برای اینکه گوشی به اندازه کافی گرم شود و چسب های زیر صفحه نمایش شل شوند ممکن است لازم شود که آی¬اُپنر را چندین بار روی لبه های گوشی سامسونگ قرار دهید و این کار را تکرار کنید.

• با انگشت خود لبه های قاب پشت را لمس کنید، وقتی که قاب پشت گوشی به اندازه ای گرم شد که به راحتی نتوان آن را لمس کرد کاپ مکنده را به نیمه پایینی پنل جلو وصل کنید.
• در صورتی که پنل جلو شکسته و یا دچار ترک خوردگی شده باشد، ممکن است کاپ مکنده به آن نچسبد. برای جدا کردن صفحه نمایش، به روش دیگر، می توانید از از نوار چسب قوی استفاده کنید و یا از سوپر چسب های قوی استفاده کنید و مقداری از آن را به قسمتی بزنید که قرار است کاپ مکنده را به آن متصل کنید و بگذارید کاپ مکنده و چسب در جای خود محکم شوند سپس ادامه دهید.

• دستگیره کاپ مکش را محکم گرفته و با فشار ثابت و یکنواخت کاپ را به سمت خودتان بکشید تا نیمه پایین پنل شل شود.
• در صورتی که دستگیره کاپ مکش را محکم و به یکباره بکشید ممکن است صفحه نمایش بشکند. اگر احساس می کنید که با کشیدن کاپ مکش، پنل شل نشده است، مرحله قبلی را تکرار کنید و حرارت دهی را دوباره انجام دهید.
• وقتی که نوک کاردک را بین قاب پشت و قاب میانی قرار دادید و کاردک محکم در جای خود قرار گرفت، مجدداً آی_آپنر را گرم کرده و روی لبه گوشی بالای کاردک قرار دهید تا چسب ها به خوبی و به طور کامل شل شوند.

• در این مرحله که در لبه پایین شکاف ایجاد شد، نوک قاب باز کن پلاستیکی را در پایین، بین گلس و قاب گوشی فرو کنید.
• قاب باز کن را در اطراف صفحه نمایش بکشید، سپس به آرامی و با دقت اهرم کنید تا پنل از روی قاب گوشی جدا شود.

• با یک دست قاب گوشی را گرفته و با دست دیگر کاپ مکش که به لبه پایین پنل متصل می باشد را به سمت خود بکشید تا لبه پایین پنل از قاب گوشی جدا شود.
• در این مرحله به آرامی تنها لبه پایین گوشی را جدا کنید. پنل جلو از طریق گیره به قسمت بالای مادربرد متصل است و در صورتیکه که با فشار پنل را جدا کنید ممکن است محل اتصال پاره شود.

پنل جلو را به صورت کتابی به سمت بالا قرار دهید و با دست نگه دارید. همانطور که در تصویر نیز با کادر قرمز رنگ نشان داده شده است. صفحه نمایش در قسمت بالای گوشی به وسیله یک گیره کوچک به مادربرد متصل است. با استفاده از پنس گیره را گرفته، کمی آن را به یک طرف خم کنید و گیره را از جای خود بیرون بیاورید.

نوک قاب باز کن پلاستیکی را زیر اتصال صفحه نمایش به مادربرد قرار دهید، با دقت و به آرامی آن را به سمت بالا اهرم کنید تا از روی سوکتش آزاد شود.

صفحه نمایش (ال سی دی و دیجیتایزر) را با دست گرفته از روی قاب گوشی بردارید.پنل جلو گوشی را در مکان امنی قرار دهید و مراحل بعدی عملیات تعویض باتری را انجام دهید.

با استفاده از پیچ گوشتی چهارسو #000، 16 پیچ 4 میلی متری نگهدارنده فلت NFC را باز کنید. جای این پیچ ها با دایره های قرمز رنگ مشخص شده اند.

• با انگشت دست مطابق با تصویر، به لبه های بالا، پایین و طرفین گوشی فشار دهید تا قاب پشت جدا شود.
• قاب پشت بوسیله گیره های پلاستیکی به قاب میانی متصل شده است. با فشار دادن به لبه ها، صدای آزاد شدن گیره ها را خواهید شنید.

• هنگامی که تمام گیره های نگهدارنده قاب پشت به قاب میانی گوشی جدا شدند، قاب پشت را به طور کامل جدا کنید و در جای امنی قرار دهید.
• باتری سامسونگ S6 Active در طرف پشت قاب میانی تعبیه شده است.

قاب میانی را در دست گرفته و مطابق با تصویر، نوک ابزار قاب باز کن پلاستیکی را زیر باتری موبایل قرار دهید و به آرامی به سمت بالا اهرم کنید تا باتری در جای خود شل شود.

• اکنون لبه باتری را با دست گرفته از روی قاب میانی بردارید. باتری را در مکان امنی قرار دهید و مراحل بعدی را دنبال کنید.
• هرگز از باتری قدیمی دوباره استفاده نکنید و یک باتری نو خریداری کرده و جایگزین کنید. استفاده از باتری قدیمی احتمال افزایش خطر را بالا می برد.

• در این مرحله باید تمام اتصالات و کانکتورهای متصل به مادربرد را جدا کنید. جای این اتصالات در تصویر اول با کادر قرمز رنگ مشخص شده است (سه کانکتور وجود دارد).
• نوک ابزار قاب باز کن پلاستیکی را در زیر کانکتورهای مربوطه قرار دهید و به آرامی و با دقت به سمت بالا اهرم کنید و از سوکتشان آزاد کنید.

نوک تخت اسپاتول را زیر مادربرد قرار دهید و مطابق با تصویر، اسپاتول را قدری بچرخانید تا برد به سمت بالا اهرم شود.

لبه ماردبرد را با دست گرفته از روی قاب پشت بردارید.

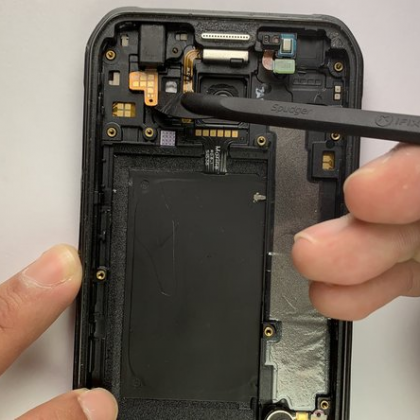

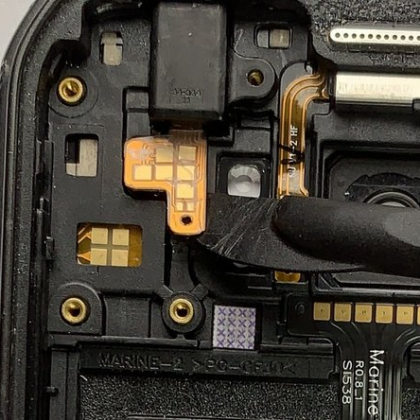

• مطابق با عکس، نوک تخت اسپاتول را در قسمت پایین گوشی بین اتصال جک هدفون و قاب پشت قرار دهید و به دقت و به آرامی هل دهید تا جک هدفون از جایگاه خود شل شود.
• جک هدفون بوسیله چسب به قاب پشت متصل شده است، هنگام شل کردن جک هدفون مراقب باشید فشار زیادی وارد نکنید و به آن آسیب وارد نشود.

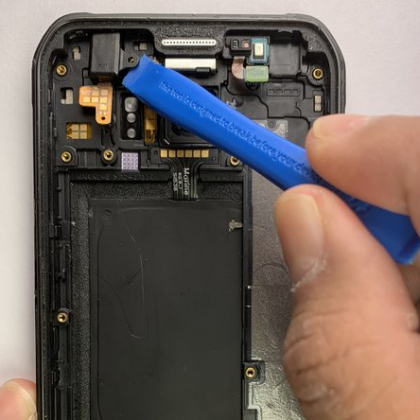

• نوک ابزار قاب باز کن پلاستیکی را زیر جک هدفون قرار دهید و به آرامی به سمت بالا اهرم کنید، اکنون گوشه جک هدفون را با دست و یا پنس گرفته از قاب پشت بردارید.
• برای نصب مجدد و سرهم بندی این دستگاه تمام مراحل بالا را از آخر به اول انجام دهید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی سامسونگ s6 Active گرفته شده است.
