آموزش تعویض باتری سامسونگ گلکسی S10

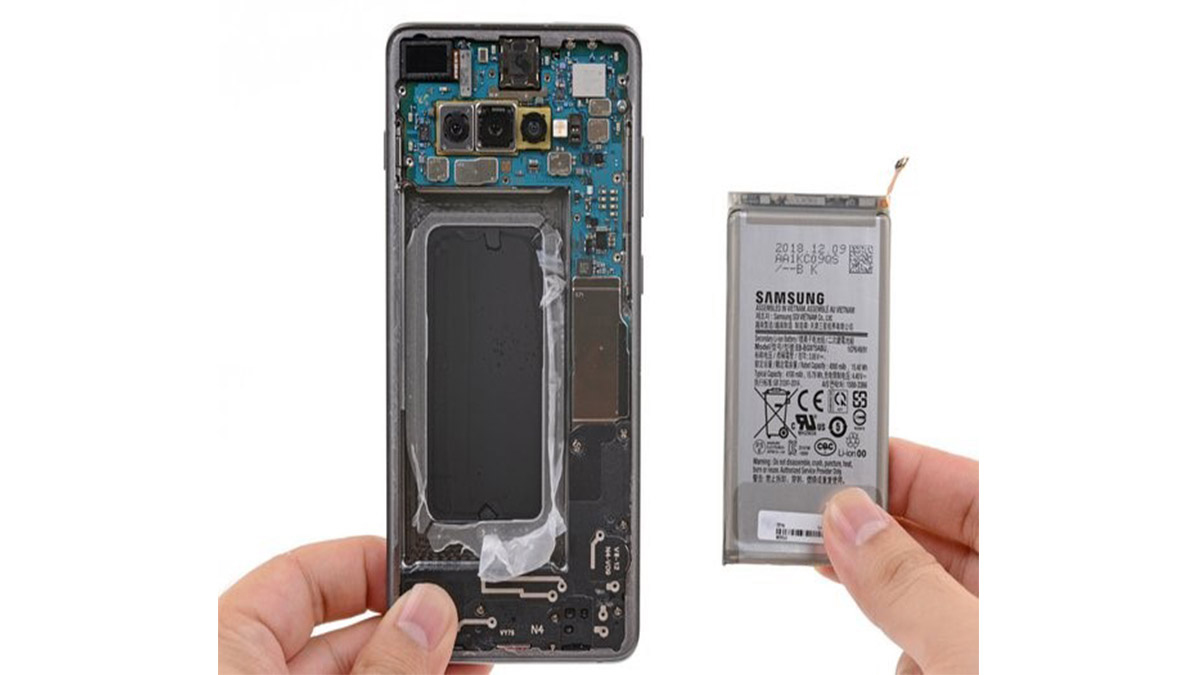

تعویض باتری سامسونگ گلکسی S10

این دستورالعمل راهنما نحوه برداشتن و تعویض باتری سامسونگ گلکسی S10+ را نشان می دهد.باتری در این گلکسی با چسب های قوی در جای خود نگه داشته شده است. استفاده از الکل ایزوپروپیل غلیظ (بالای 90 درصد) فرایند برداشتن و جدا کردن باتری را راحت تر می کند. اگر باتری موبایل ورم کرده است، اقدامات احتیاطی را رعایت کنید و به گوشی حرارت ندهید، چرا که ممکن است منفجر و منجر به آتش سوزی شود. برای ایمنی بیشتر، قبل از جدا کردن باتری، ابتدا شارژ آن را به زیر 25 درصد تخلیه کنید. این ریسک آسیب و خطر اشتعال حین عملیات تعویض را به حداقل می رساند.

در صورتی که در هنگام کار با مشکلی برخورد کردید یا سوالی ذهن شما را درگیر نموده، با کارشناسان تعمیر ما در کوک موبایل با شماره 67319-021 تماس گرفته تا راهنمایی و مشاوره های لازم را به صورت رایگان به شما ارائه نمایند. همچنین می توانید سفارش تعمیرات موبایل خود را به ما بسپارید.

مدت زمان انجام کار: 1 تا 2 ساعت

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. ابزار قاب باز کن آی فیکس ایت
  2. کاپ مکنده دستی
  3. کاردک یا قطعه مثلثی شکل (6 قطعه)
  4. پنس
  5. پیچ گوشی چهارسو
  6. آی¬اُپنر
  7. اسپاتول
  8. الکل ایزوپروپیل

قطعات و مواد مصرفی مورد نیاز:

باتری گلکسی S10+ جهت تعویض

مرحله 1- باز کردن قاب پشت

  • قبل از شروع، گوشی را از کابل شارژ جدا کرده و یا دستگاه را خاموش کنید
  • iOpener (قاب باز کن) را حرارت دهید و به مدت دو دقیقه در لبه راست قاب پشت قرار دهید. ممکن است از سشوار، سشوار صنعتی و یا صفحات داغ نیز استفاد شود اما باید دقت شود که گوشی بیش از حد حرارت داده نشود، صفحه نمایش و باتری هر دو به حرارت زیاد حساس هستند.
  • همانطور که منتظر می مانید به تصویر قاب پشت باز شده نگاه کنید و دقت کنید که چسب در کجا قرار گرفته است.

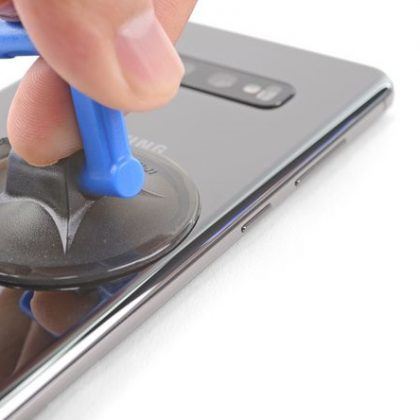

مرحله 2- کاپ دستی را متصل کنید

  • لبه راست حرارت داده شده گوشی موبایل سامسونگ را روی شئی که حدود 13 میلی متر ضخامت دارد قرار دهید تا گوشی زاویه دار شود و بتوان قاب باز کن را براحتی عقب و جلو کرد.
  • با انگشتان دست، لبه سمت چپ گوشی را مهار کنید، طوریکه گوشی نلغزد و تکان نخورد. کاپ مکش را روی قاب پشت گذاشته با فشار بکشید.
  • نوک قاب باز کن را به درز بین قاب پشت و فریم فشار دهید.
  • نوک قاب باز کن را چندین بار در امتداد درز، عقب و جلو بکشید.

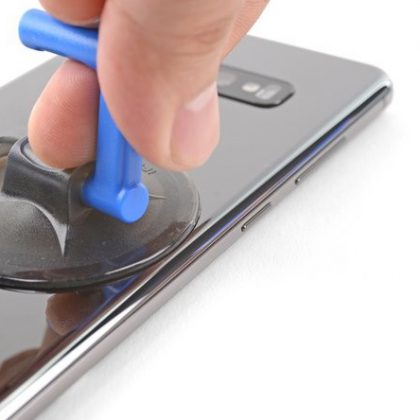

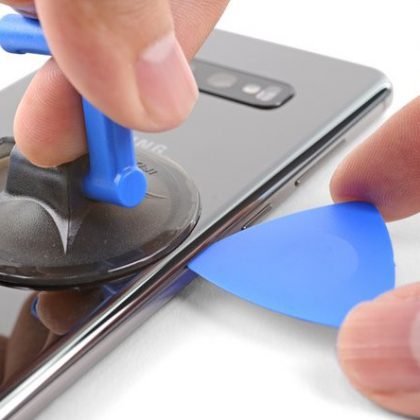

مرحله 3- شکاف کوچکی ایجاد کنید

  •   iOpener را حرارت دهید و به مدت 2 دقیقه روی همان لبه گوشی بکار ببرید.
  • کاپ مکش را در روی قاب پشت قرار دهید سعی کنید کاپ در قسمت مرکز و تا جای ممکن به سمت لبه راست باشد (جایی که چسب نزدیکترین است)
  • با قدرت کاپ مکش را بکشید. سعی کنید نیروی یکنواختی بکار ببرید تا بین قاب و پشت و فریم شکاف ایجاد شود و فاصله بیفتد.
  • نوک کاردک و یا قطعه مثلث شکل کوچک را بین شکاف قرار دهید برای اینکه کاردک بتواند فشار را تحمل کند و نیفتد چندین بار تلاش کنید.
  • اگر در ایجاد شکاف مشکل دارید، بهترین کار این است که حرارت بیشتری به لبه بدهید و مراحل قبل را دوباره تکرار کنید
  • چند قطره الکل ایزوپروپیل با غلطت بالا (90%) را به داخل درز بچکانید تا چسب بین درز شل شود نکته: فشار بیش از حد بوسیله کاردک می تواند به شکسته شدن قاب پشت منجر شود، پس این کار باید با دقت انجام شود.

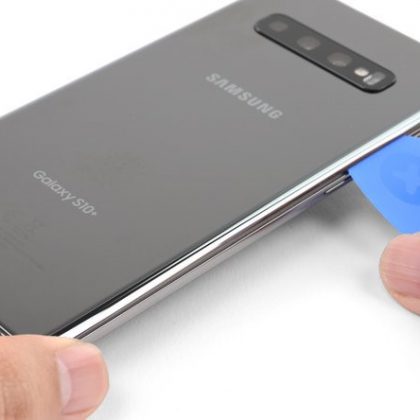

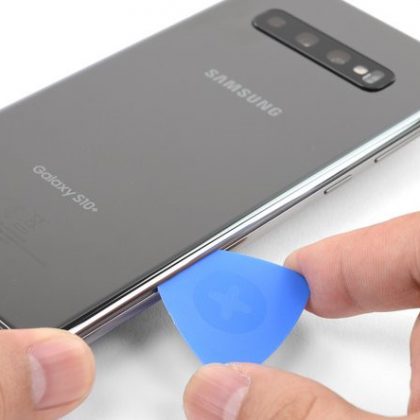

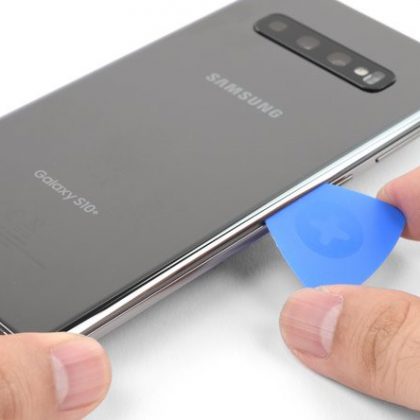

مرحله 4- چسب دور تا دور گوشی را جدا کنید

  • کاردک را در امتداد لبه گوشی بکشانید، تا چسب باز شود.قبل از اینکه کاردک را بکشید تا چسب ها باز شود سعی کنید کمی حرارت دهید تا نیازی به فشار بیش از حد نباشد و از آسیب زدن و شکسته شدن احتمالی قاب پشت جلوگیری کنید.
  • کاردک را در بین درز رها کنید تا مانع از چسبیدن دوباره چسب شود.

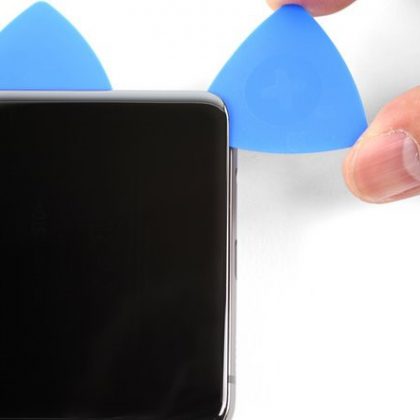

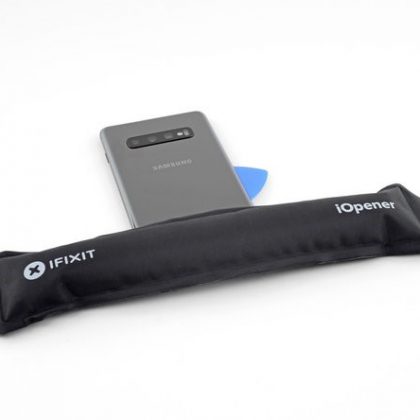

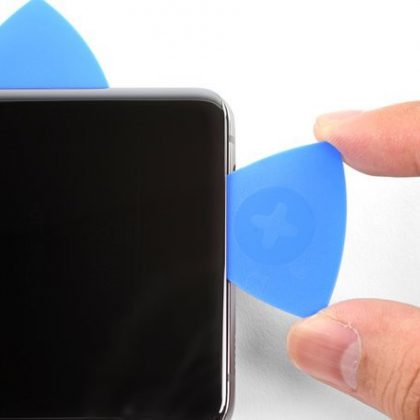

مرحله 5- کمی حرار دهید و چسب در گوشه ها را باز کنید

  • iOpener حرارت داده شده را به مدت 2 دقیقه روی لبه پایین گوشی بکار ببرید.
  • کاردک را به لبه گوشه پایین سمت راست، وارد کنید
  • با دقت کاردک را به سمت گوشه بکشید. کاردک را در امتداد لبه پایین و به سمت گوشه سمت چپ بکشید تا قاب باز شود. اگر حین انجام کار دیدید که کاردک پیش نمی رود و یا باید فشار زیادی وارد شود، دست نگه دارید و کمی حرارت داده مراحل قبل را تکرار کنید.
  • کاردک را لای درز رها کنید تا از چسبیدن دوباره قاب به فریم جلوگیری شود.

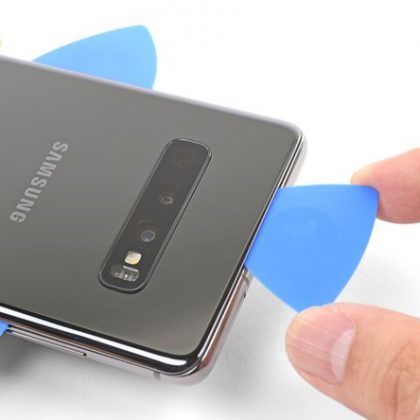

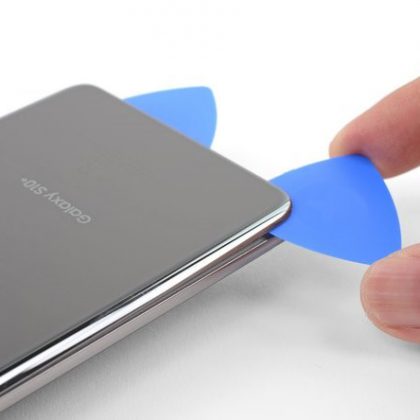

مرحله 6- دوباره کمی حرارت دهید و چسب گوشه های دیگر را نیز جدا کنید

حرارت دادن را ادامه دهید و مراحل بالا را برای لبه های دیگر تکرار کنید هنگام جدا کردن گوشه ها اطمینان داشته باشید که حرارت به اندازه کافی داده شده است.

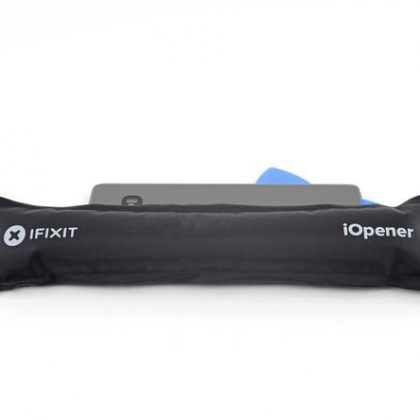

مرحله 7- قاب پشت را از فریم بردارید

  • هنگامی که چسب در چهار طرف گوشی جدا شد، کاردک را کمی بچرخانید تا قاب از فریم جدا شود.
  • سپس به آرامی قاب را بلند کنید. با نوک کاردک، بقایای چسب را تمیز کنید.
  • قاب پشت را بردارید. قبل از اینکه قاب پشت را دوباره نصب کنید، اطمینان حاصل کنید که تمام بقایای چسب برداشته و دور فریم تمیز می باشد.
  • با استفاده از پنس، گلوله باقیمانده چسب را بردارید، با نوک کاردک محل را تمیز کنید و برای تمیزکاری نهایی از الکل ایزوپروپیل با غلظت 90 درصد استفاده کنید.
  • اگر قصد دارید همان قاب قبلی را دوباره نصب کنید، اطمینان حاصل کنید که لبه های قاب تمیز و عاری از هر گونه بقایای چسب هستند در هنگام مونتاژ، قبل از اینکه قاب پشت را به طور کامل نصب کنید و چسب بزنید، دکمه پاور گوشی را فشار دهید، عملکرد گوشی را تست کنید و در صورتی که مشکلی وجود ندارد، نسبت به محکم کردن نهایی قاب پشت اقدام کنید.

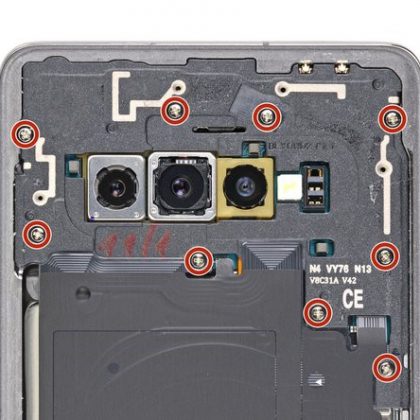

مرحله 8- جداسازی قاب میانی سامسونگ گلکسی S10+

با پیپچ گوشتی چهارسو هر نه پیچ 4 میلی متری که قاب میانی را روی گوشی نگه داشته است را باز کنید.

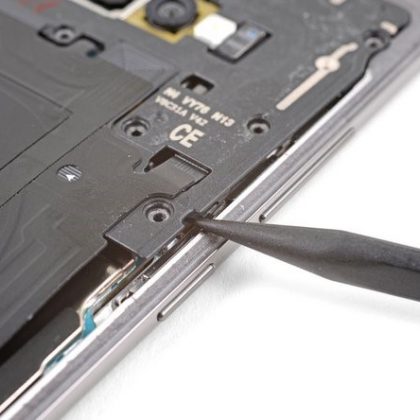

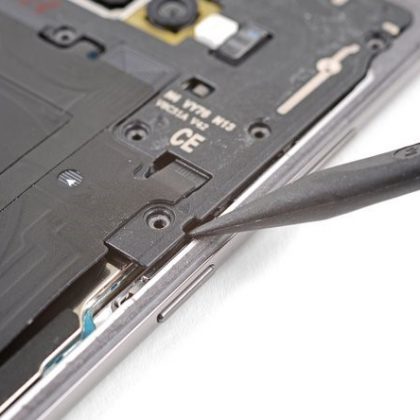

مرحله 9- قاب میانی را اهرم کنید و از سمت راست شل کنید

  • قاب میانی هنوز کاملا جدا نشده است و با چند گیره پلاستیکی که در اطراف لبه وجود دارد در جای نشسته است.
  • نوک اسپاتول را زیر لبه راست قاب میانی، نزدیک به دکمه بیکسبی انداخته و اهرم کنید.
  • به آرامی اهرم کنید تا قاب میانی از گوشی شل شده و قابل برداشتن شود.

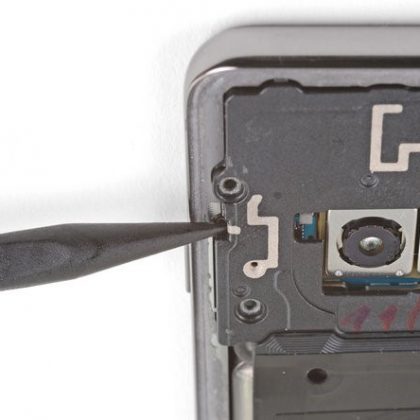

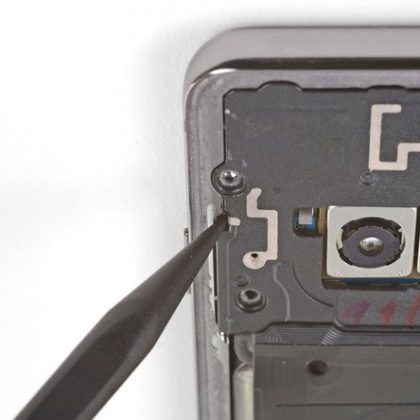

مرحله 10- قاب میانی را اهرم کنید و از سمت چپ شل کنید

  • نوک اسپاتول را زیر لبه راست قاب میانی، نزدیک به دکمه پاور انداخته و اهرم کنید.
  • به آرامی اهرم کنید تا قاب میانی از گوشی شل شده و قابل برداشتن شود.

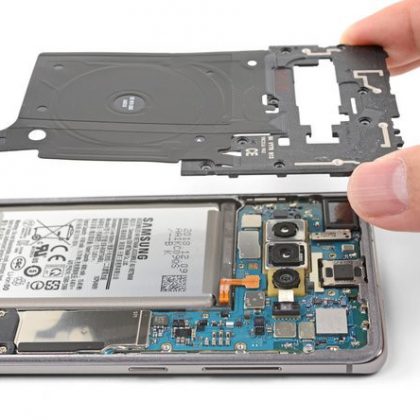

مرحله 11- قاب میانی را بردارید

  • قاب میانی رویی را از گوشه های بالا بگیرید و از روی گوشی بلند کنید.
  • برای نصب مجدد قاب میانی رویی:
  • لبه فوقانی قاب میانی را با گوشی تراز کنید و قاب را روی گوشی بخوابانید.
  • با انگشت کمی فشار بیاورید تا درست در جای خود قرار گیرد. لبه های قاب میانی باید با لبه های گوشی تراز شده باشد.

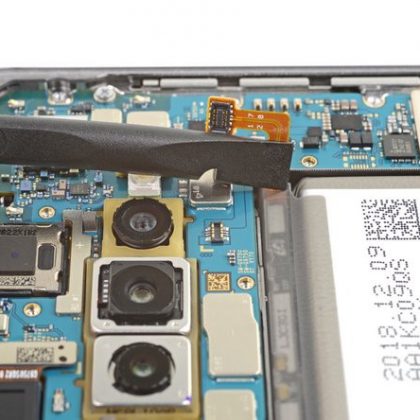

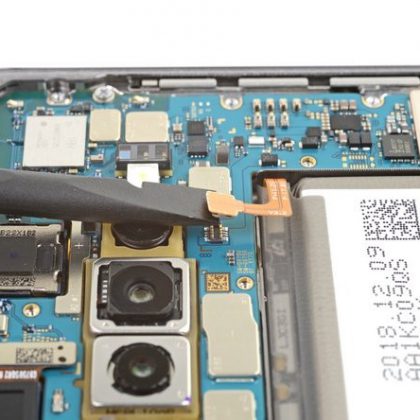

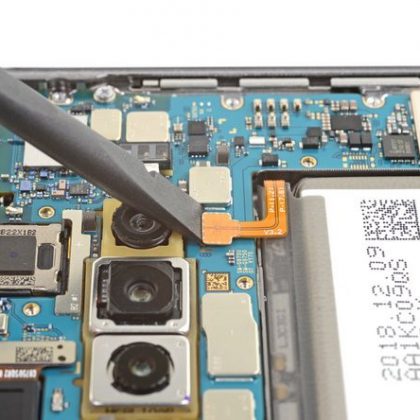

مرحله 12- جدا کردن اتصالات باتری

  • طرف تخت اسپاتول را زیر کانکتور باتری گوشی سامسونگ که به مادربورد زیر دوربین پشت متصل است فرو کنید.
  • به سمت بالا اهرم کنید تا کانکتور از سوکتش آزاد شود.
  • نکته: هنگامی که اتصالات قطع شد، مراقب باشید قطعات از اطراف سوکت جابجا نشوند.
  • به آرامی کابل منعطف باتری را از سوکت مادربورد دور کنید تا از هر گونه اتصال تصادفی خودداری شود.

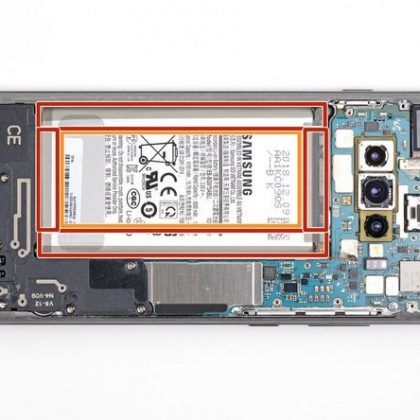

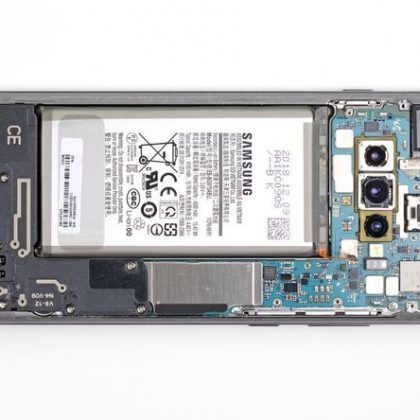

مرحله 13- باتری

  •   باتری با چسب های مخصوص محکم در جای قرار گرفته است. به قسمت ها و قطعات زیر باتری گوشی گلکسی S10 توجه لازم را داشته باشید.
  • در تصویر مربوطه قاب که باتری را محکم نگه داشته است با کادر قرمز نشان داده شده است.
  • بریدگی پایین قاب که با کادر نارنجی رنگ نشان داده شده است یک قطعه از ال سی دی است و شکننده است. هنگام اهرم کردن باتری مراقب باشید فشار بیش از حد نیاورید چرا که ممکن است به صفحه نمایش آسیب وارد شود.

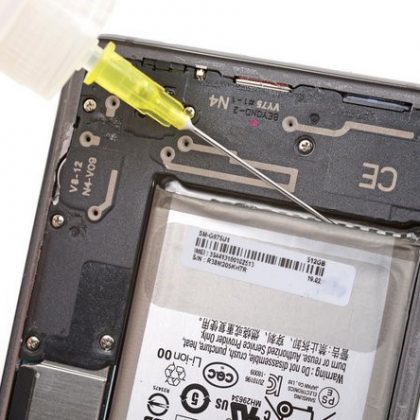

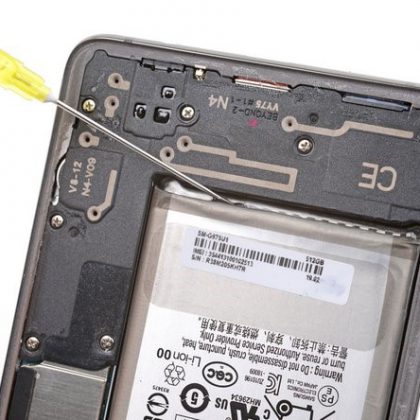

مرحله 14- شل کردن چسب باتری

  • با استفاده از سرنگ کمی الکل ایزوپروپیل با غلظت بالا (بالای 90 درصد) به باتری اضافه کنید تا برداشتن آن به طور قابل توجهی راحت تر شود.
  • لبه پایینی گوشی را به سمت بالا نگه دارید و گوشی را در همین شیب نگه دارید.
  • چند قطره الکل به درز بین باتری و قاب میانی پایینی بچکانید.
  • گوشی را به مدت 1 دقیقه در همان شیب نگه دارید و بگذارید الکل تمام چسب ها را خیس کند.
  • یک روش دیگر برای جدا کردن راحت چسب ها، اعمال حرارت با ابزار آی¬اپنر به جلو سمت راست گوشی به مدت 2 دقیقه است.

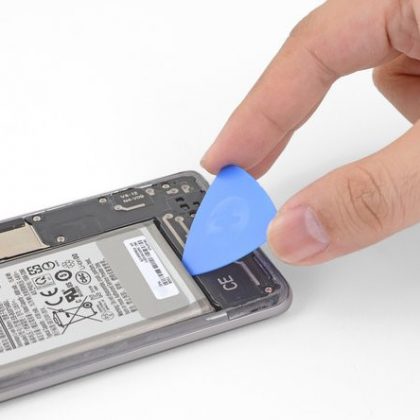

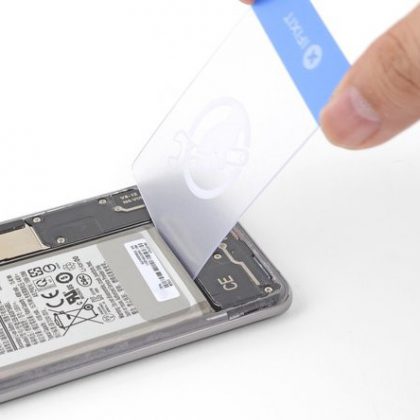

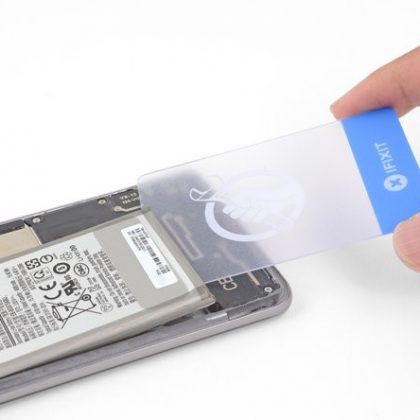

مرحله 15- باتری را با دقت اهرم کنید

  • گوشه کاردک یا ابزار مثلث شکل کوچک را به درز بین باتری و پایین قاب میانی وارد کنید.
  • باتری را به سمت بالا اهرم کنید و با ناخن بگیرید.
  • برای اهرم کردن باتری حتماً از ابزار کاردک پلاستیکی و یا اسپاتول استفاده کنید.ابزارهای فلزی به باتری و قطعات زیر آن آسیب وارد می کند.
  • دوباره الکل بزنید و ادامه دهید.
  • در صورتی که باز هم چسب ها به سختی جدا می شوند از حرارت با آی¬اپنر استفاده کنید.

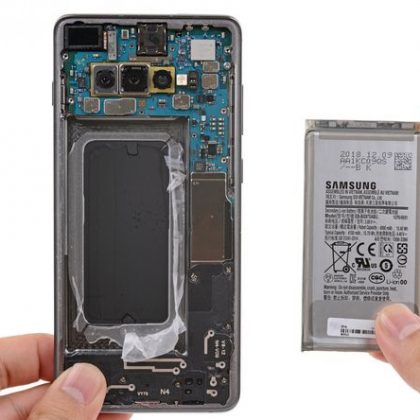

مرحله 16- باتری را بردارید

  • اکنون باتری را جدا کنید.
  • نکته: هرگز مجدداً از باتری قدیمی استفاده نکنید و یک باتری نو خریداری کرده و جایگزین کنید. (وجود خطر بالقوه)
  • قبل از نصب یک باتری تعویضی، از تمیزکاری و پاک بودن سطح از هر گونه چسب و مواد خارجی اطمینان حاصل کنید.
  • قبل از اینکه باتری را سر هم بندی کنید، به طور موقت کانکتور باتری را به مادر بورد وصل کنید، شرایط را بررسی کنید و اگر مشکلی بود بر طرف نمایید.
  • از چسب دو طرفه استفاده کنید و باتری را در جای خود قرار دهید محکم کنید.
  • روی باتری چسب نزنید.

برای نصب قطعات موبایل سامسونگ تمام مراحل بالا را از آخر به اول انجام دهید. بعد از عملیات تعویض، باتری جدید را کالیبره کنید.باتری قدیمی و معیوب را مطابق با استانداردهای دفع ضایعات الکترونیکی دور بریزید.
