آموزش تعویض آنتن وای فای دایورسیتی آیفون SE2020

تعویض آنتن وای فای دایورسیتی آیفون SE2020

تعویض فلت آنتن وای فای دایورسیتی گوشی آیفون SE2020 از دیگر عملیات تعمیرات تخصصی آیفون است که در مرکز تعمیر کوک موبایل زیر نظر متخصصین کارآزموده انجام می شود.

در این دستورالعمل نحوه تعویض فلت آنتن وای فای دایورسیتی iPhone SE2020 شرح داده شده است. با تعویض این قطعه به حل مشکل برقراری ارتباط کمک کنید. اگر برای انجام این کار ابزار تعمیرات موبایل کافی در اختیار ندارید با شماره تلفن 02167319 واحد فروش تماس بگیرید و ابزارهای مورد نیاز خود را با قیمت ارزان خریداری کنید. در صورتی که حین انجام تعمیرات آیفون خود با مشکل مواجه شدید و یا در باز کردن قطعه ای از گوشی خود گیر کردید، با ما تماس بگیرید و از تعمیرکاران ما مشاوره و راهنمایی رایگان را دریافت نمایید.

برای تقویت آنتن دهی وای فای و بهبود عملکرد آن در آیفون اس ای 2020 از دو فلت وای فای استفاده می‌شود. فلت وای فای اصلی این گوشی در گوشه قاب پشت آن نصب شده و یک فلت وای فای دیگر هم در کنار کپسول اسپیکر آن نصب این که به این فلت اصطلاحاً فلت وای فای دایورسیتی گفته می‌شود. در خیلی از مواقع مشکلات آنتن دهی وای فای گوشی با تعویض فلت وای فای دایورسیتی آیفون SE2020 برطرف می‌شود. برای تعویض فلت وای فای دایورسیتی این آیفون لازم است محافظه اسپیکر گوشی را از آن جدا کنید.

مدت زمان انجام کار: 1 ساعت و 30 دقیقه

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. پیچ گوشتی مخصوص باز کردن پیچ های t1 آیفون
  2. آی اُپنر
  3. کاپ مکش دستی
  4. کاردک یا قطعه مثلث شکل کوچک (6 کاردک)
  5. اسپاتول
  6. پنس
  7. پیچ گوشتی چهارسو
  8. پیچ گوشتی چند سر مخصوص باز کردن پیچ های Y000 آیفون
  9. پیچ گوشتی برای باز کردن پیچ های دو طبقه ای آیفون

قطعات و مواد مصرفی مورد نیاز:

آنتن وای فای دایورسیتی آیفون اس ای 2020

مرحله 1- پیچ های لبه پایین آیفون را باز کنید

  •  قبل از اینکه شروع کنید، شارژ باتری آیفون خود را به زیر 25% خالی کنید. باتری لیتیوم پلیمری فول شارژ اگر به اشتباه و به صورت اتفاقی با اشیاء نوک تیز مثل پیچ گوشتی ها و یا پنس برخورد کند می تواند منجر به انفجار و یا خطرات بالقوه شود.
  • قبل از باز کردن گوشی، ابتدا آن را خاموش کنید.
  • در لبه پایین گوشی های آیفون دو پیچ t1 بلند 3.5 میلیمتری قرار دارد، با پیچ گوشتی مخصوص، آنها را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.
  • باز کردن ال سی دی از روی قاب گوشی، سیستم آب بندی موبایل آیفون اس ای 2020 را به خطر می اندازد. قبل از مونتاژ و بستن گوشی حتماً چسب ضد آب تهیه کنید.

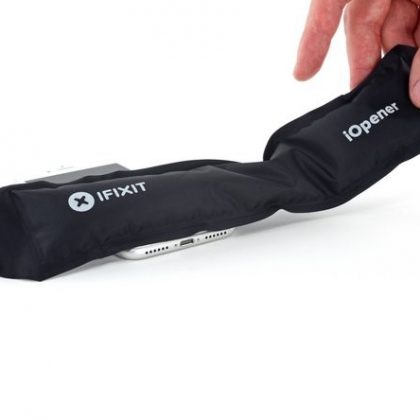

مرحله 2- لبه پایین گوشی آیفون را حرارت دهید

  • لبه پایین آیفون را حرارت دهید، حرارت باعث شل شدن چسب نگهدارنده نمایشگر می شود و باعث می شود که راحت تر باز شود.
  • برای حرارت دادن از سشوار صنعتی، هیتر استفاده کنید و یا آی¬اُپنر که از پیش گرم شده است را به مدت 90 ثانیه روی لبه پایین قاب آیفون قرار دهید تا چسب ها شل شوند.

مرحله 3- کاپ مکش دستی را به لبه پایین گوشی متصل کنید

  • پس از اینکه لبه های قاب را حرارت دادید، کاپ مکش را روی لبه پایینی پنل جلو، درست بالای دکمه هوم قرار دهید.
  • اطمینان حاصل کنید که قسمتی از کاپ مکش با دکمه هوم همپوشانی نشده و روی دکمه هوم قرار نگرفته است. چرا که مانع از چسبیدن کامل کاپ مکش و ایجاد خلاء بین کاپ مکش و گلس جلو می شود.
  • در صورتیکه صفحه نمایش به شدت آسیب دیده و گلس آن در سطح گسترده ای خرد شده است، ابتدا روی آن را با نوارچسب پهن بپوشانید و سپس کاپ مکش را وصل کنید. همچنین بجای استفاده از کاپ مکش می توانید از چسب های نواری قوی استفاده کنید. اگر استفاده از نوار چسب مقدور نبود می توانید پس از چسباندن کاپ مکش روی پنل، دور تا دور کاپ را با چسب قطره ای بسیار قوی محکم بچسبانید.

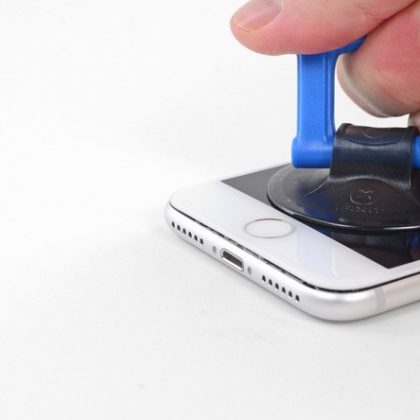

مرحله 4- کاپ مکش دستی را با فشار بکشید و نوک کاردک را بین شکاف ایجاد شده قرار دهید

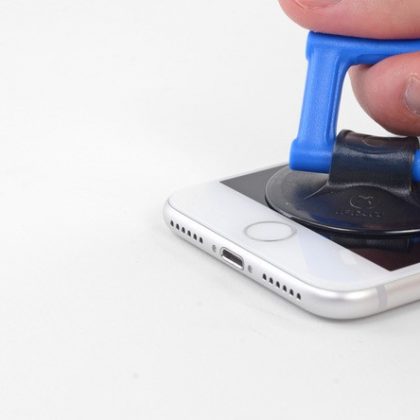

  • دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.
  • کاردک و یا هر ابزار نازک دیکری را برداشته و نوک آن را به اندازه چند میلی متر در شکاف ایجاد شده فرو کنید.
  • چسب آب بندی نگهدارنده صفحه نمایش بسیار محکم و قوی است؛ برای جدا کردن چسب ها و ایجاد شکاف اولیه به نیروی قابل توجهی نیاز است. اگر برای باز کردن شکاف با مشکل مواجه شدید و چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا لبه ها را کمی حرارت داده و سپس به آرامی کاپ مکش را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود و بتوانید نوک کاردک را لای آن قرار دهید.

مرحله 5- کاردک را در لبه پایین به گوشه چپ بکشید

  • کاردک را اطراف گوشه و سپس در امتداد لبه چپ تا گوشه بالای گوشی، و به سمت دکمه های کنترل حجم صدا و دکمه سکوت، بکشید و چسب نگهدارنده صفحه نمایش در سمت چپ گوشی را جدا کنید.
  • وقتی به نزدیکی لبه بالا، سمت چپ گوشی رسیدید، کاردک را همانجا رها کنید.
  • سعی نکنید لبه بالای صفحه نمایش را از قاب پشت اهرم کنید، این قسمت با گیره های پلاستیکی نگه داشته شده است که در اثر فشار ممکن است بشکنند.

مرحله 6- کاردک را در لبه پایین به گوشه راست بکشید

  • کاردک را دوباره در لبه پایین آیفون سمت راست گوشی وارد کنید و این بار به سمت بالا و در امتداد لبه راست گوشی بکشید و چسب های سمت راست را نیز به طور کامل جدا کنید.
  • نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در سمت چپ آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

مرحله 7- کاپ مکش را بکشید و لبه پایین صفحه نمایش را بلند کنید

  • به آرامی کاپ مکش را به سمت بالا بکشید و لبه پایین صفحه نمایش را بلند کنید.
  • هنگام بلند کردن صفحه نمایش مراقب باشید صفحه نمایش با زاویه بیش از 15 درجه بالا نیاید چرا که ممکن است کابل های منعطف متصل به صفحه نمایش کشیده و آسیب ببینند.
  • برای جدا کردن کاپ مکش از روی پنل زبانه کوچک کاپ را با ناخن بلند کنید.

مرحله 8-چسب زیر صفحه نمایش در لبه بالا را جدا کنید

نوک کاردک را زیر صفحه نمایش در امتداد لبه بالای گوشی بکشید تا بقیه چسب ها نیز شل و جدا شوند.

مرحله 9- گیره های نگهدارنده صفحه نمایش به قاب عقب را باز کنید

مجموعه صفحه نمایش را به آرامی به سمت پایین بکشید (به دور از لبه بالایی گوشی) تا گیره های نگهدارنده آن به قاب پشت جدا شوند.

مرحله 10- گوشی را به صورت کتابی باز کنید

  • آیفون را روی میز کار قرار دهید لبه سمت چپ پنل جلوی آیفون را با دست گرفته و به طور کتابی از روی قاب پشت گوشی باز کنید.
  • صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به لاجیک بورد و به یکدیگر متصل هستند.
  • صفحه نمایش را بلند کنید و به یک جسم محکم مثلاً جعبه گوشی تکیه دهید.

مرحله 11- براکت کابل صفحه نمایش را بردارید

هر چهار پیچ نگهدارنده براکت پایینی کابل صفحه نمایش به لاجیک بورد را باز کنید. طول پیچ ها در زیر آورده شده است:

  • با استفاده از پیچ گوشتی چهارسو، دو پیچ 1.3 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.
  • با استفاده از پیچ گوشتی چهارسو، دو پیچ 2.8 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ نشان داده شده است.
  • در سراسر عملیات تعمیر، هر پیچی را که باز می کنید آن را در الگوی پیچ ها قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید. بستن پیچ ها در جای اشتباه می تواند باعث آسیب همیشگی به آیفون شود.
  • با استفاده از پنس، لبه براکت را گرفته از جای خود بردارید.

مرحله 12- کانکتور باتری را جدا کنید

  • نوک اسپاتول را زیر کانکتور باتری قرار داده به آرامی به سمت بالا اهرم کنید و از سوکتش روی برد جدا کنید.
  • کانکتور را کمی به سمت بیرون از برد خم کنید تا در حین تعمیر از اتصال ناگهانی آن با سوکت جلوگیری شود و گوشی روشن نشود.

مرحله 13- کانکتور صفحه نمایش را جدا کنید

  • با استفاده از نوک اسپاتول و یا ناخن، کانکتور صفحه نمایش پایینی اصلی را به سمت بالا اهرم کنید و از سوکتش خارج کنید.
  • برای نصب مجدد این مدل کانکتورها، ابتدا با دقت کانکتور را تراز کنید و از یک طرف فشار دهید تا با یک کلیک در جای خود قرار گیرد، سپس همین کار را برای طرف دیگر تکرار کنید. هرگز روی قسمت وسط کانکتور فشار وارد نکنید. اگر کانکتور به خوبی تراز نشده باشد و فشار داده شود، پین های آن خم شده و آسیب جدی وارد می کند.

مرحله 14- کانکتور کابل دیجیتایزر را جدا کنید

با استفاده از اسپاتول و یا ناخن، کانکتور کابل دیجیتایزر را جدا کنید. این کانکتور نیز مستقیماً پشت کانکتوری قرار گرفته است که در مرحله قبلی جدا کردید. نوک اسپاتول را زیر این کانکتور قرار دهید به سمت بالا اهرم کنید و از سوکتش خارج کنید.

مرحله 15- براکت روی کانکتور مجموعه سنسور پنل جلو را بردارید

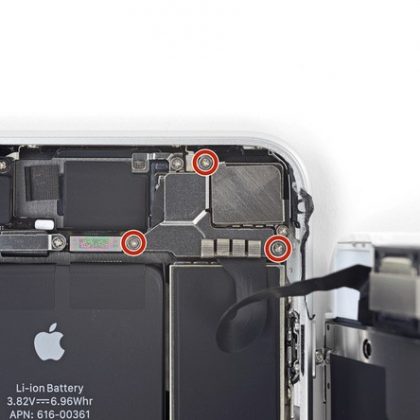

  • با پیچ گوشتی چهارسو هر سه پیچ 1.3 میلی متری نگهدارنده براکت روی کانکتور مجموعه سنسور پنل جلو را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.

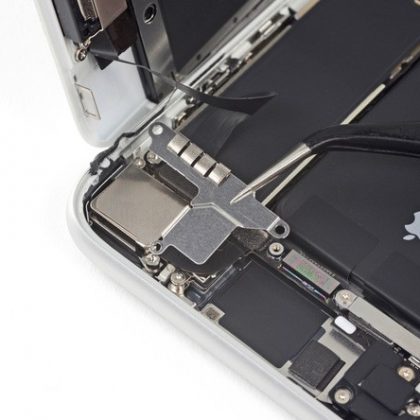

  • با استفاده از پنس، براکتی که از کانکتور مجموعه سنسور پنل جلو محافظت می کند را بردارید.

مرحله 16 – کانکتور مجموعه سنسور پنل جلو را جدا کنید

نوک اسپاتول و یا ناخن را زیر کانکتور مجموعه سنسور پنل جلو قرار دهید، به سمت بالا اهرم کنید و فلت مجموعه سنسور پنل جلو را جدا کنید.

مرحله 17 – مجموعه صفحه نمایش را بردارید

  • لبه های صفحه نمایش را با دست گرفته و مجموعه پنل جلو را بردارید.
  • هنگام نصب مجدد به چسب ضد آب اطراف لبه های صفحه نمایش دقت کنید. اگر لازم باشد چسب قدیمی را برداشته و با چسب ضد آب جدید تعویض کنید.

مرحله 18–فلت وای فای دایورسیتی را از لبه بالایی بلندگو جدا کنید

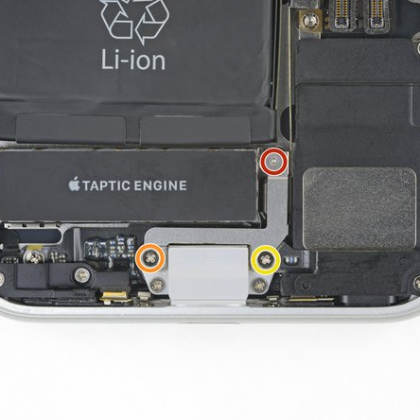

  • هر 3 پیچ نگهدارنده براکت درکنار موتور تپتیک را باز کنید.
  • با استفاده از پیچ گوشتی چند سر، پیچ 1.3 میلی متری Y000 را باز کنید. جای این پیچ در تصویر مربوطه با دایره قرمز رنگ مشخص شده است.
  • با پیچ گوشتی چهارسو، پیچ 2.7 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ مشخص شده است.
  • با پیچ گوشتی چهارسو، پیچ 2.9 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره زرد رنگ مشخص شده است.

مرحله 19- براکت را بردارید

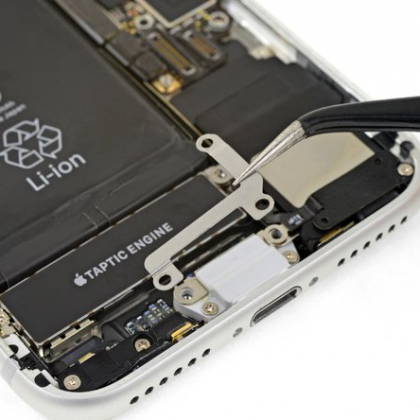

با استفاده از پنس، لبه براکت را گرفته، از جای خود بردارید.

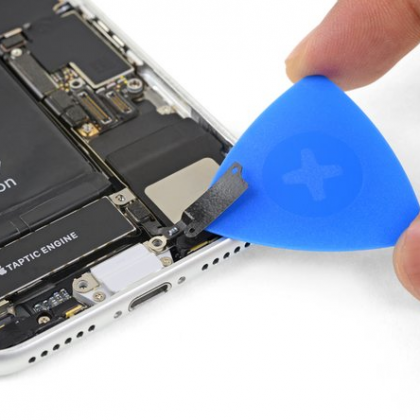

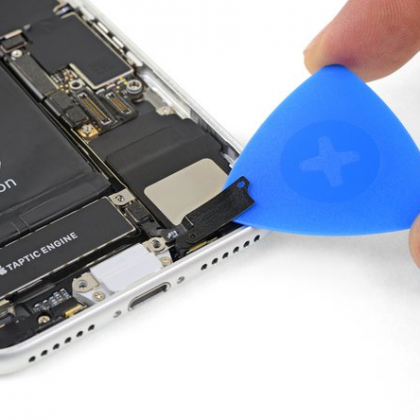

مرحله 20- کابل منعطف فلت وای فای را از لبه بالایی بلندگو جدا کنید

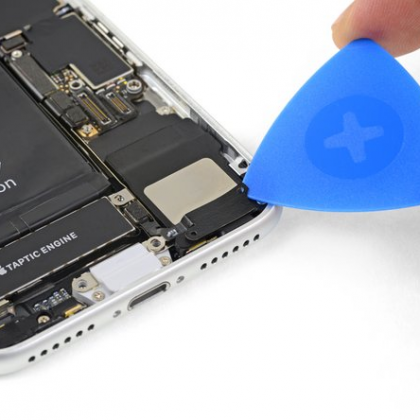

  • با نوک کاردک به آرامی قسمتی از کابل منعطف فلت وای فای را که به سطح بالایی بلندگو چسبیده است را جدا کنید.
  • این بخش از کابل منعطف به طور جزئی در جای خود چسبیده است. در صورت نیاز، با استفاده از آی¬اُپنر و یا سشوار مو کمی حرارت دهید تا چسب آن شل شود. حرارت دادن باعث می شود که کابل منعطف راحت تر جدا شود.

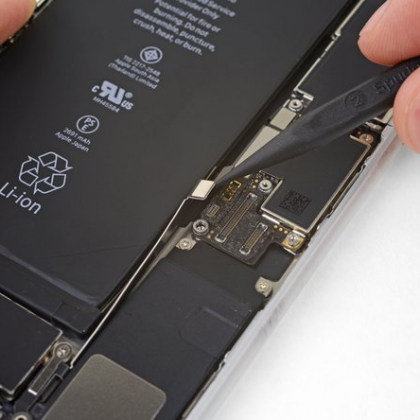

مرحله 21- کابل منعطف فلت وای فای را از لاجیک بورد جدا کنید

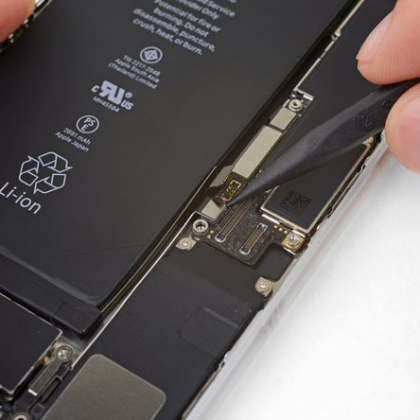

نوک اسپاتول را زیر کانکتور کابل منعطف آنتن قرار داده به سمت بالا اهرم کنید و از برد جدا کنید.

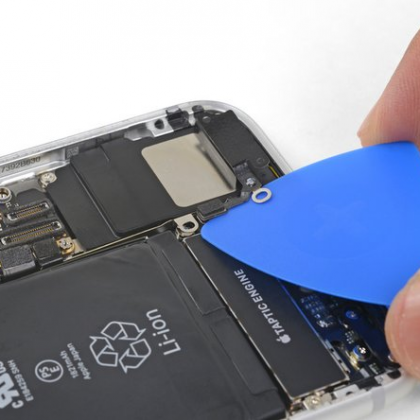

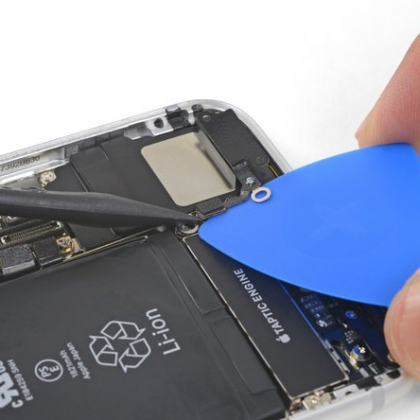

مرحله 22- طرف دیگر کابل منعطف فلت وای فای را از سوکتش جدا کنید

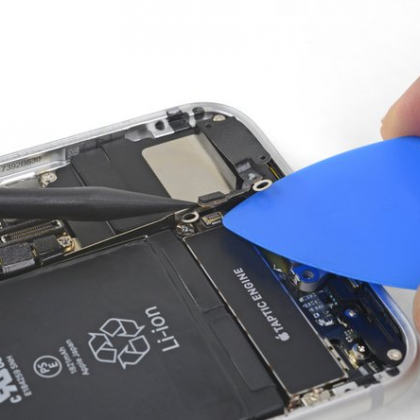

  • با استفاده از اسپاتول، طرف دیگر کابل منعطف فلت وای فای در کنار پورت شارژ را به سمت بالا اهرم کرده و از سوکتش جدا کنید.
  • اتصال مجدد این کابل به اصطلاح فوت کوزه گری دارد. با استفاده از پنس کابل منعطف را نگه دارید به طوریکه کانکتور با سوکتش تراز شده باشد. سپس با نوک تخت اسپاتول، به آرامی کانکتور را به سمت پایین فشار دهید تا با صدای شنیدن کلیک در جای خود محکم قرار بگیرد و متصل شود.

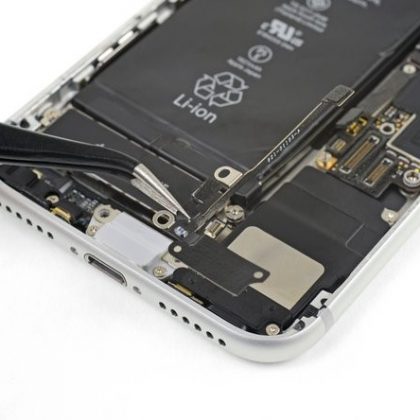

مرحله 23 – فلت وای فای دایورسیتی را تعویض کنید

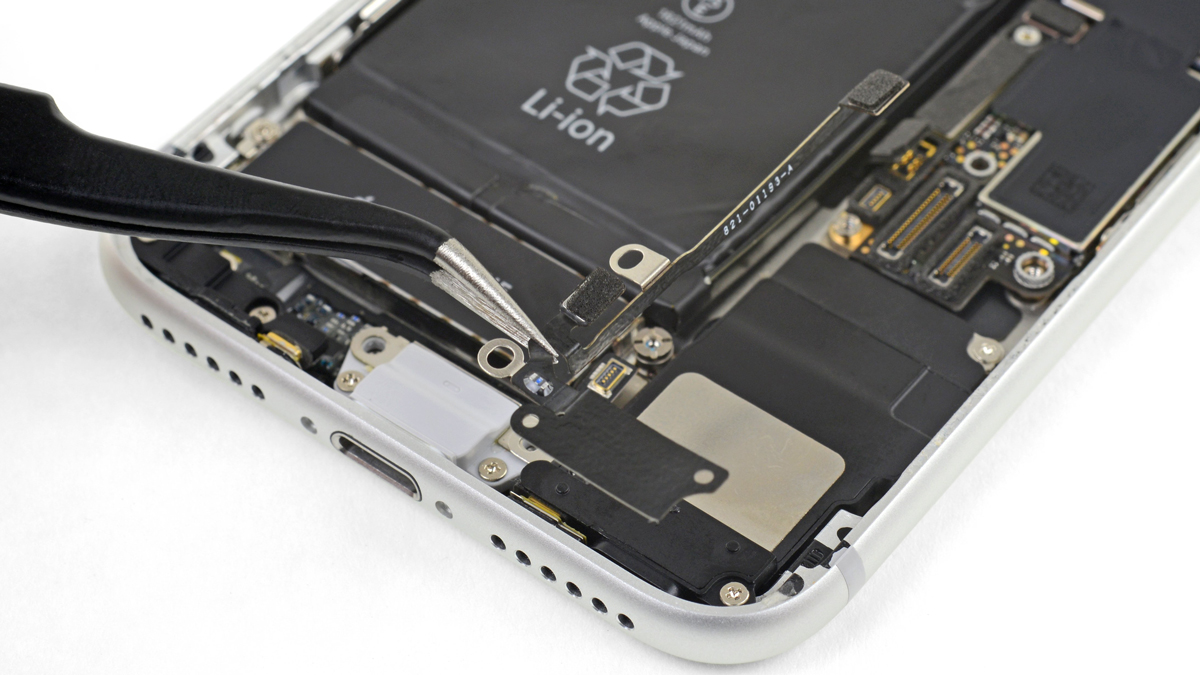

  • با استفاده از پنس، فلت وای فای دایورسیتی را گرفته از جای خود بردارید.
  • برای نصب و اتصال قطعات، مراحل بالا را از آخر به اول (برعکس) انجام دهید. فراموش نکنید قبل از نصب مجدد صفحه نمایش، از چسب نمایشگر جدید استفاده کنید.
  • برای دفع زباله های الکترونیکی و قطعات معیوب از دستورالعمل مربوطه (R2) یا مشابه استفاده کنید.
