آی سی های BGA و BGY

آی-سی-های-BGA-و--BGY7

آی سی های به کار رفته در موبایل عموما از نوع BGA  و BGY میباشند.

تبلیغات
فروش اقساطی موبایل بدون پیش پرداخت

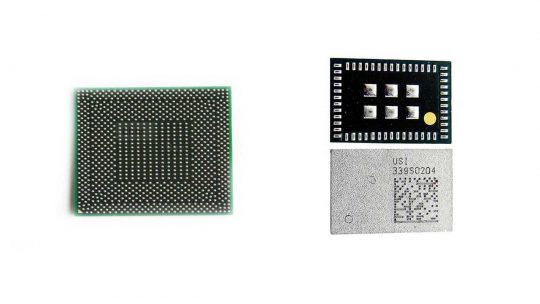

BGA مخفف ball grid array به معنی ماتریس شبکه توپی است. پایه های این نوع آی سی ها به صورت توپ قلع میباشد و در کف آنها قرار دارند. به عبارت دیگه اصطلاح ریبال (Reball) نیز با توجه به همین ویژگی به کار میرود و منظور آن، پایه سازی مجدد و توپی کردن دوباره قلع و پایه های آی سی می باشد.

این نوع آی سی ها به آی سی های پایه کف نیز موسومند، چرا که اکثر پایه های آن در کف آی سی تعبیه شده اند، در این آی سی ها تراکم پایه ها بسیار زیاد است و به همین دلیل پایه های آن به طور واضح و مشخص معلوم نمیشوند. این آی سی ها کاربرد بیشتری نسبت به آی سی های SMD  دارند.

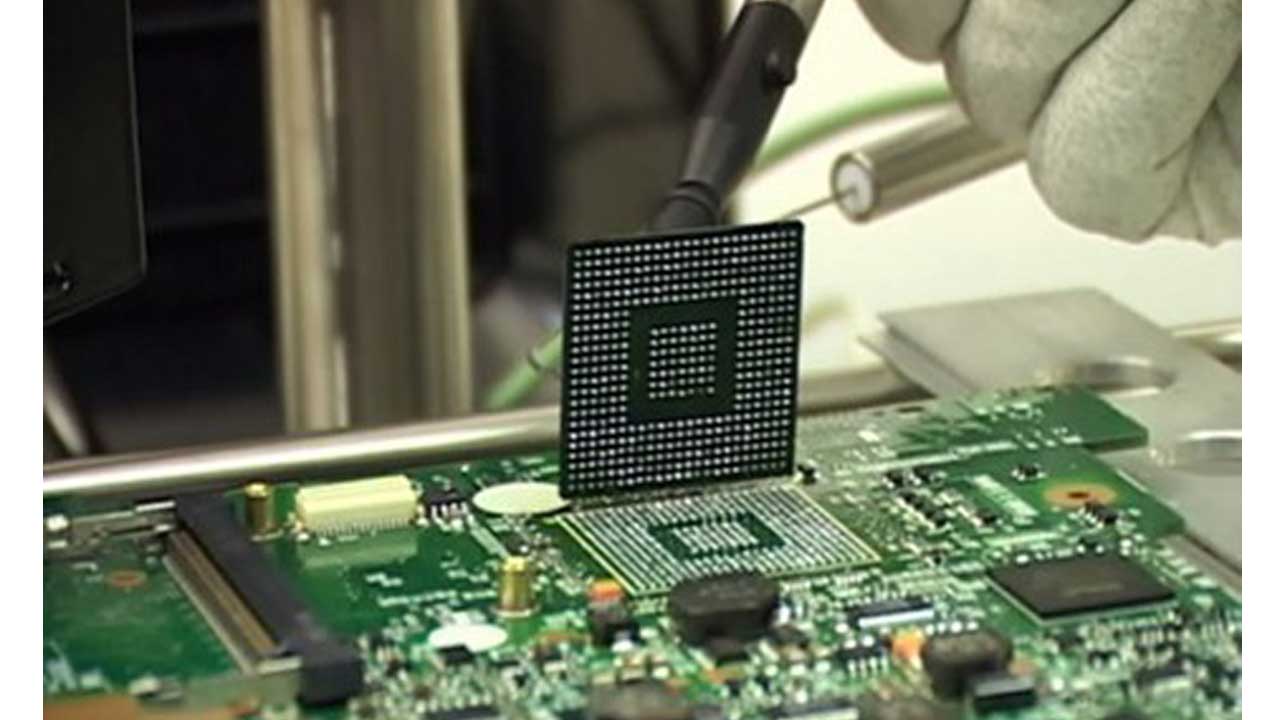

در یک آی سی BGA پین های پایه زیر آی سی یا تراشه قرار دارند، وپایه ها با ترتیب الگوریتم ماتریسی کنار هم قرار گرفته اند. علاوه بر اتصال راحت پایه ها از دیگر مزایای آن ها می توان به انتقال حرارت بهتر نسبت به تراشه های سیلیکونی دانست، که سریعتر حرارت را به پایه ها انتقال می دهد و باعث میشود که قلع پایه ها سریعتر به نقطه ذوب برسد و به همین شکل حرارت را سریعتر از دست میدهند و خنک میشوند. قطعه هادی پشت پایه ها باعث کمتر شدن قطر پشت تراشه نسبت به همتای QFP خود میباشد.

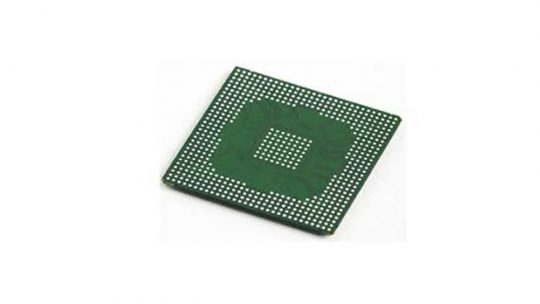

آی-سی-های-BGA-و--BGY2

شمارش تعداد پایه های آی سی BGA  :

برای شمارش پایه های آی سی BGA   طول و عرض پایه ها را در هم ضرب میکنیم و تعداد پایه ها مشخص میشود و یا اگر در داخل آی سی ها تعداد خالی داشت آن را از تعداد پایه ها متناسب مقدار خالی کم میکنیم.

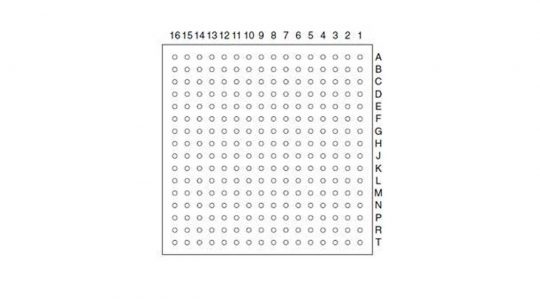

اما آنچه در شمارش پایه های آی سی مد نظر است این که در بعضی مواقع تعویض آی سی پایه های آن جدا میشود، اما کلیه پایه های آی سی پایه اصلی نیست، و پایه های کاذب یا نگهدارنده میباشند به همین دلیل برای خواندن پایه مورد نظر از سمت نقطه نشان که معمولا برای خواندن از سمت پایین چپ شروع میکنیم. که تعداد ردیفهای افقی آن(سطر) از اعداد به تعداد ردیفهای آی سی (مثلا ۱ الی ۱۰) و تعداد ردیفهای عمودی آن (ستون) از حروف برای تعداد ردیفهای آن( مثلا A الی Z ) استفاده میشود. آنگاه از طریق نقشه آی سی میتوان فهمید که برای مثال پایه L10 جز پایه های اصلی یا کاذب است.
