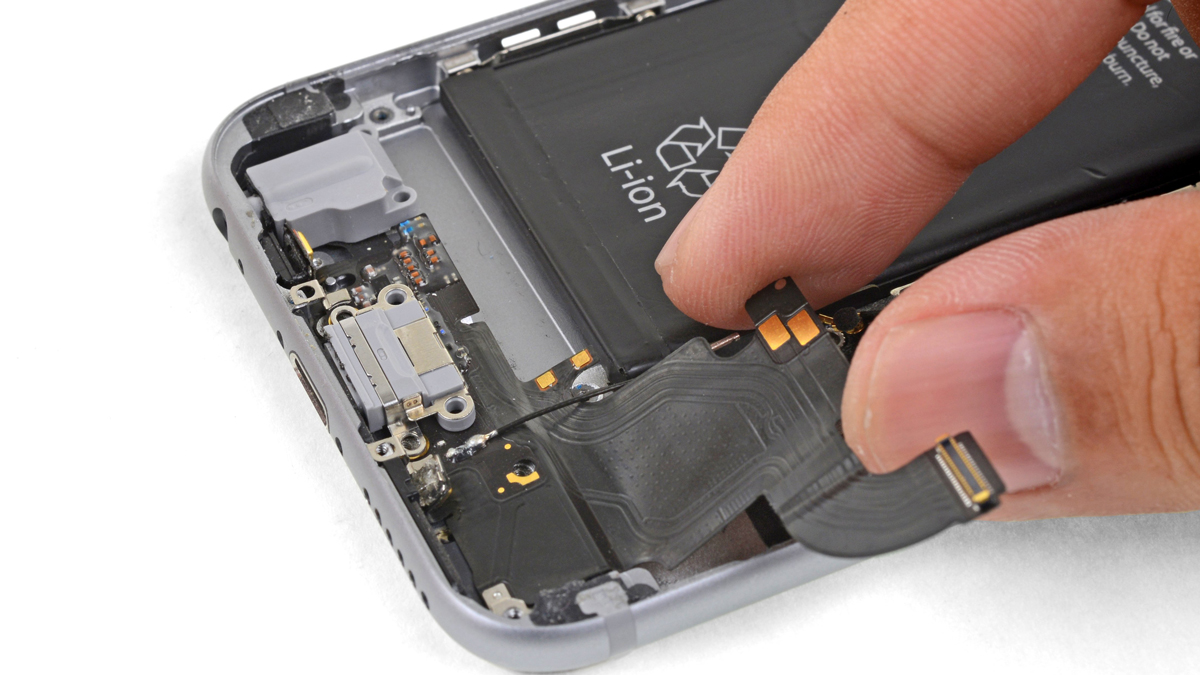

آموزش تعویض کانکتور لایتنینگ آیفون 6s

آموزش تعویض کانکتور لایتنینگ آیفون 6s

تعویض کانکتور لایتنینگ در گوشی آیفون 6 اس زمانی صورت می گیرد که در فرایند شارژ گوشی اختلال ایجاد شده و مشکل شارژ نشدن گوشی، دلیل اصلی شما برای مراجعه به مرکز تعمیرات مجاز می باشد. این مشکل مربوط به خرابی کانکتور لایتنینگ گوشی آیفون ۶ اس می باشد که با تعویض لایتنینگ پورت برطرف می شود.

این دستورالعمل نحوه تعویض کانکتور لایتنینگ گوشی آیفون 6s را شرح می دهد.

مراحل تعویض کابل منطعف قسمت پایین گوشی شرح داده شده است که شامل جک هدفون و کانکتور لایتنینگ و کنتکت های موتور ویبره و بلندگو است.

مدت زمان انجام کار: 1 ساعت و 30 دقیقه

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. پیچ گوشتی t1 مخصوص باز کردن پیچ های آیفون
  2. کاپ مکش دستی
  3. اسپاتول
  4. پیچ گوشتی چند سر Y000 مخصوص باز کردن پیچ های آیفون
  5. پنس
  6. اجکتور خشاب سیم کارت
  7. کاردک پلاستیکی یا قطعه مثلث شکل (6 عدد)
  8. ابزار قاب باز کن
  9. آی اُپنر

قطعات و مواد مصرفی مورد نیاز:

  1. کانکتور لایتنینگ و جک هدفون گوشی آیفون 6s
  2. چسب کابل کانکتور لایتنینگ گوشی آیفون 6 اس
  3. پدهای فوم کانکتور کابل لایتنینگ گوشی آیفون 6 اس
  4. چسب مونتاژ صفحه نمایش آیفون 6 اس

مرحله 1- خشاب سیم کارت را آزاد کنید

  • اجکتور و یا سوزن مخصوص آزاد کردن خشاب سیم کارت گوشی آیفون 6 اس را در سوارخ کنار خشاب سیم کارت فرو کنید.
  • کمی فشار دهید تا خشاب سیم کارت آزاد شود.

مرحله 2- خشاب سیم کارت را بیرون بیاورید

  • لبه خشاب سیم کارت را با دست گرفته و به آرامی از لبه کناری گوشی آیفون 6s بیرون بیاورید.
  • هنگام جایگذاری مجدد خشاب سیم کارت به جهت درست آن دقت کنید.

مرحله 3- پیچ های لبه پایین آیفون را باز کنید

  • قبل از اینکه شروع کنید، شارژ باتری گوشی آیفون 6 اس خود را به زیر 25% خالی کنید. باتری لیتیوم پلیمری فول شارژ اگر به اشتباه و به صورت اتفاقی با اشیاء نوک تیز مثل پیچ گوشتی ها و یا پنس برخورد کند می تواند منجر به انفجار و یا خطرات بالقوه شود.
  • قبل از باز کردن گوشی، ابتدا آن را خاموش کنید.
  • در لبه پایین و در دو طرف سوکت شارژ گوشی های آیفون دو پیچ t1 بلند 3.4 میلیمتری قرار دارد، با پیچ گوشتی مخصوص، آنها را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.

مرحله 4- لبه های پایین گوشی آیفون 6 اس را حرارت دهید

  • با استفاده از آی اُپنر، سشوار مو و یا صفحه داغ، حرارت ملایمی به لبه پایین گوشی بدهید. آی اُپنر را از قبل در مایکرویو قرار داده سپس آن را به مدت یک دقیقه روی لبه پایین صفحه نمایش گوشی قرار دهید.
  • حرارت دهی باعث شل کردن چسب های نگه دارنده صفحه نمایش به قاب میانی گوشی می شود و در نهایت جداسازی ان راحت صورت می گیرد.

مرحله 5- کاپ مکش دستی را به لبه پایین گوشی متصل کنید

  • برای جدا کردن صفحه نمایش از کاپ مکش دستی استفاده کنید. با باز کردن صفحه نمایش گوشی آیفون 6 اس، نوار چسب اطراف صفحه نمایش جدا می شود. اگر ترجیح شما بر این است که نوار چسب را تعویض کنید، قبل از شروع عملیات اطمینان داشته باشید که نوار چسب جدید به اندازه کافی در اختیار دارد. البته امکان نصب صفحه نمایش بدون تعویض نوار چسب نیز وجود دارد به طوریکه متوجه عملکرد آن نخواهید شد.
  • کاپ مکش را روی گوشی چپ پایین صفحه نمایش (بالای دکمه هوم) بچسبانید.
  • اطمینان حاصل کنید که قسمتی از کاپ مکش با دکمه هوم همپوشانی نشده و روی دکمه هوم قرار نگرفته است. چرا که مانع از چسبیدن کامل کاپ مکش و ایجاد خلاء بین کاپ مکش و گلس جلو می شود.
  • در صورتی که صفحه نمایش دچار شکستگی و ترک خوردگی شدید شده است، روی آن را با نوار چسب پهن بپوشانید تا صفحه نمایش راحت تر جدا شود. همچنین می توانید از چسب های قطره ای قوی استفاده کنید و به کاپ مکش و صفحه نمایش شکسته بزنید.

مرحله 6- لبه زیرین را شل کنید

  • دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.
  • در صورتی که کاپ مکش را محکم بکشید ممکن است به صفحه نمایش صدمه وارد کنید. فشار کم اعمال کنید تا فقط شکاف کوچکی بین صفحه نمایش و قاب پشت ایجاد شود.
  • چسب آب بندی نگهدارنده صفحه نمایش بسیار محکم و قوی است؛ برای جدا کردن چسب ها و ایجاد شکاف اولیه به نیروی قابل توجهی نیاز است. اگر برای باز کردن شکاف با مشکل مواجه شدید و چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا لبه ها را کمی حرارت داده و سپس به آرامی کاپ مکش را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود و بتوانید نوک کاردک را لای آن قرار دهید.

مرحله 7- چسب لبه پایین آیفون را جدا کنید

  • بهترین قسمت برای وارد کردن اسپاتول و اهرم کردن صفحه نمایش، بریدگی در پنل جلو، درست بالای جک هدفون است. جای این بریدگی در تصویر اول با کادر قرمز رنگ مشخص شده است.
  • همانطور که کاپ مکش را به سمت بالا می کشید، اسپاتول سر تخت را وارد بریدگی بالای جک هدفون قرار دهید.

مرحله 8- نوک اسپاتول تخت را 90 درجه بچرخانید

اسپاتول سر تخت که در بریدگی بالای جک هدفون قرار دارد را تا 90 درجه بچرخانید تا شکاف بین پنل جلو و قاب پشت باز تر شود.

مرحله 9- سمت چپ قاب گوشی آیفون را شل کنید

نوک اسپاتول را در امتداد لبه چپ تا بالای گوشی بکشید، این قسمت از صفحه نمایش را قاب پشت جدا کنید.

مرحله 10- لبه پایین گوشی آیفون را شل کنید

نوک تخت اسپاتول را در لبه پایین گوشی آیفون 6 اس قرار داده و در امتداد لبه پایین به سمت راست بکشید و کمی اهرم کنید تا لبه پایین نیز شل شود.

مرحله 11- سمت راست قاب گوشی را شل کنید

  • نوک تخت اسپاتول را از سمت راست قاب گوشی آیفون 6s از لبه پایین آیفون وارد کنید و به سمت گوشه بالا بکشید و چسب های سمت راست را نیز به طور کامل جدا کنید.
  • نوک اسپاتول را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در زیر آن آسیب وارد کند. نوک اسپاتول باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

مرحله 12- بررسی کنید ببینید چسب هر سه لبه آیفون شل شده اند

  • ابزار قاب باز کن پلاستیکی را مطابق با تصویر روی قاب پشت قرار دهید و قاب را نگه دارید. به آرامی کاپ مکش را به سمت بالا بکشید تا لبه پایین صفحه نمایش بلند شود.
  • در این مرحله صفحه نمایش را به طور کامل جدا نکنید و سعی کنید به کابل های متصل به صفحه نمایش در لبه بالای گوشی صدمه وارد نکنید.
  • هنگام بلند کردن صفحه نمایش مراقب باشید صفحه نمایش با زاویه بیش از 10 درجه بالا نیاید چرا که ممکن است کابل های منعطف در امتداد سمت راست گوشی که صفحه نمایش را به برد متصل می کند کشیده شوند و آسیب ببینند.

مرحله 13-کاپ مکش دستی را از روی گوشی بردارید

برای جدا کردن کاپ مکش از روی پنل جلو، زبانه کوچک کاپ را با انگشت به یک طرف هل دهید و سپس به آرامی کاپ مکش را بردارید.

مرحله 14- قاب آیفون را به صورت 90 درجه باز کنید

  • مجموعه صفحه نمایش را از لبه بالا گوشی به آرامی به سمت بالا بکشید تا گیره های نگهدارنده آن به قاب پشت جدا شوند.
  • گوشی را روی میز کار قرار دهید و با دست پنل جلو را گرفته به صورت کتابی و در زاویه 90 درجه باز کنید.
  • صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به لاجیک برد و به یکدیگر متصل هستند.
  • صفحه نمایش را بلند کنید به یک جسم محکم مثلاً خود جعبه گوشی تکیه دهید و مطابق با تصویر سوم با یک کش ببندید.

مرحله 15- پیچ های نگهدارنده براکت کانکتور باتری را باز کنید

  • هر دو پیچ نگهدارنده براکت کانکتور باتری به برد اصلی را باز کنید:
  • با استفاده از پیچ گوشتی چهارسو، پیچ 2.9 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.
  • پیچ 2.2 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ نشان داده شده است.
  • در سراسر عملیات تعمیر گوشی،هر پیچی را که باز می کنید آن را در الگوی پیچ ها قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید. بستن پیچ ها در جای اشتباه می تواند باعث آسیب همیشگی به آیفون شود.

مرحله 16- براکت کانکتور باتری را بردارید

با استفاده از پنس سر کج، لبه براکت یا محافظ فلزی کانکتور باتری را گرفته از جای خود بردارید.

مرحله 17- کانکتور باتری را اهرم کنید و از سوکتش روی برد آزاد کنید

ناخن و یا نوک تخت اسپاتول را زیر کانکتور باتری قرار دهید و به آرامی به سمت بالا اهرم کنید و از سوکتش روی برد خارج کنید.

مرحله 18- کانکتور باتری را کنار بزنید

کانکتور را کمی به سمت بیرون از برد خم کنید تا در حین تعمیر از اتصال ناگهانی آن با این سوکت جلوگیری شود و به گوشی برق نرساند

مرحله 19- پیچ های براکت گوشه سمت راست و بالای پنل جلو را باز کنید

  • هر 4 پیچ براکت بالا گوشه راست پنل را باز کنید.
  • با پیچ گوشتی چهارسو، هر سه پیچ 1.2 میلی متری را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.
  • با پیچ گوشتی چهارسو، پیچ 2.8 میلی متری را باز کنید. جای این پیچ در تصویر با دایره نارنجی رنگ مشخص شده است.

مرحله 20 – براکت کابل صفحه نمایش را بردارید

با استفاده از پنس سر کج، لبه براکت کابل صفحه نمایش را گرفته با دقت و به آرامی از جای خود بردارید.

مرحله 21- کانکتور کابل سنسور و دوربین جلو را باز کنید

  • نوک ابزار قاب باز کن پلاستیکی را زیر کانکتور کابل سنسور و دوربین جلو قرار دهید و به آرامی به سمت بالا اهرم کنید و کانکتور را از روی سوکتش خارج کنید.
  • مراقب باشید فقط کانکتور را اهرم و جدا کنید و به سوکت آن روی برد صدمه وارد نکنید.

مرحله 22-کانکتور کابل دیجیتایزر را جدا کنید

  • نوک ابزار قاب باز کن پلاستیکی را زیر کانکتور کابل دیجیتایزر قرار دهید و مستقیم به سمت بالا اهرم کنید تا از سوکتش از روی برد اصلی جدا شود.
  • هنگام نصب مجدد این کانکتور، هرکز به وسط کانکتور فشار وارد نکنید. ابتدا کانکتور را روی سوکتش تراز کرده قرار دهید. سپس انگشت خود را روی یک طرف کانکتور فشار دهید و بعد سمت دیگر کانکتور را فشار دهید تا به طور کامل روی سوکتش قرار گیرد. در صورتی که به قسمت وسط کانکتور فشار وارد شود ممکن است خم شود و باعث آسیب به دیجیتایزر شود.

مرحله 23- کانکتور کابل صفحه نمایش را جدا کنید

  • نوک ابزار قاب باز کن پلاستیکی را زیر کانکتورهای کابل دکمه هوم و یا سنسور اثرانگشت قرار دهید و به آرامی و مستقیم به سمت بالا اهرم کنید تا از سوکتش از روی برد اصلی جدا شود.
  • در این مرحله، اطمینان حاصل کنید که قبل از جدا کردن و اتصال مجدد این کابل، کانکتور باتری را جدا کرده اید.

مرحله 24- صفحه نمایش را از روی قاب گوشی بردارید

  • لبه های صفحه نمایش را با دست گرفته و مجموعه پنل جلو را بردارید.
  • هنگام نصب مجدد به چسب های آب بندی اطراف لبه های صفحه نمایش دقت کنید. اگر لازم باشد چسب های قدیمی را برداشته و به دور لبه های صفحه نمایش، چسب جدید اضافه کنید.

مرحله 25 – کابل آنتن را از برد اصلی جدا کنید

نوک اسپاتول را زیر کانکتور کابل آنتن قرار دهید به آرامی به سمت بالا اهرم کنید تا کابل از روی سوکتش از برد اصلی جدا شود.

مرحله 26- کابل کانکتور لایتنینگ را جدا کنید

نوک اسپاتول را زیر کابل کانکتور لایتنینگ قرار دهید به آرامی به سمت بالا اهرم کنید و از روی سوکتش از برد اصلی جدا کنید.

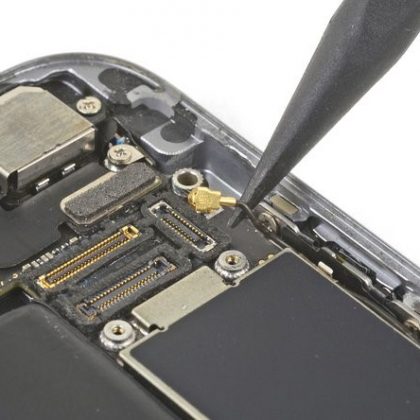

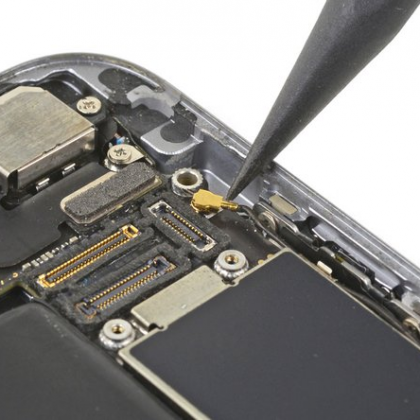

مرحله 27- کانکتور کابل آنتن را قسمت فوقانی برد گوشی جدا کنید

  • در صورتی که از این دستورالعمل برای تعویض کانکتور لایتنینگ استفاده می کنید، باید تصمیم بگیرید که آیا می خواهید کابل آنتن را همچنان متصل نگه دارید و یا خیر. اگر حالت اول مد نظر شماست، از این مرحله عبور کنید و کار را با مرحله بعدی ادامه دهید. البته دقت کنید که هنگام برداشتن بلندگو، به کابل آنتن فشار وارد نشود چرا که این کابل ترد و شکننده است و ممکن است آسیب ببیند.
  • نوک اسپاتول را زیر کابل آنتن قرار دهید و به آرامی به سمت بالا اهرم کنید تا از سوکتش از قسمت فوقانی برد اصلی جدا شود.

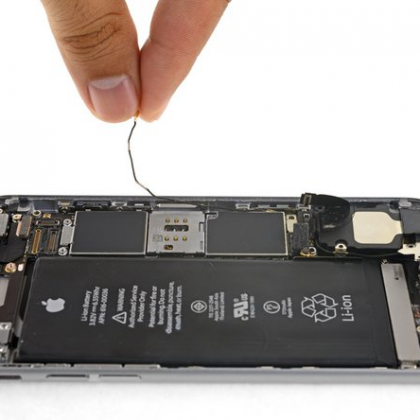

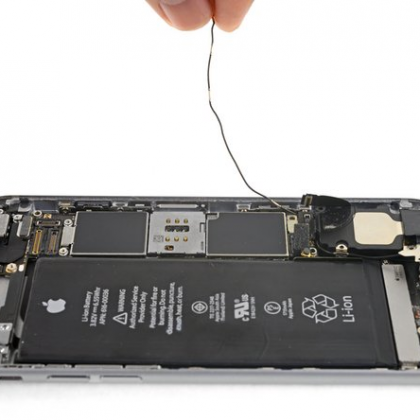

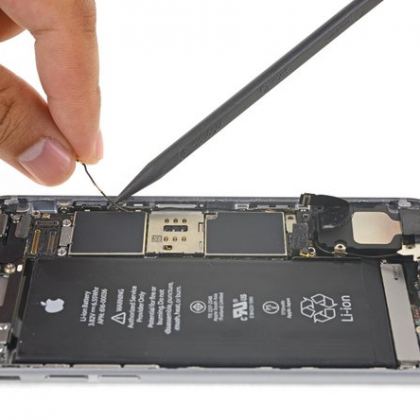

مرحله 28- کابل انتن را بلند کنید و آن را از لبه گوشی خارج کنید

  • کابل آنتن را با انگشت دست گرفته و با دقت بکشید و از لبه گوشی خارج کنید. این کابل در مسیر خود بوسیله گیره های ظریفی نگه داشته شده است، برای بلند کردن و جدا کردن کابل از این گیره های نگهدارنده، از اسپاتول استفاده کنید.
  • در صورتی که کابل فضای کافی برای بلند شدن ندارد و گیر کرده است، پیچ نگهدارنده برد اصلی را کمی شل کنید تا برد کمی لق شده و فضای کافی برای خارج کردن کابل فراهم شود.
  • یادتان باشد هنگام نصب و سرهم بندی قطعات گوشی، این پیچ را به خوبی سفت کنید.
  • هنگام نصب مجدد، دقت کنید که کابل آنتن درست در مسیر خود قرار گرفته و از زیر گوشه برد اصلی عبور می کند.
  • هنگام نصب مجدد، حواستان باشد بعد از اینکه کابل را در مسیر خود قرار دادید، سینی خشاب سیم کارت را جا بزنید.
  • در صورتی که خشاب سیم کارت هنگام جا زدن مقاومت می کند و به خوبی در جای خود قرار نمی گیرد، مسیر کابل را بررسی کنید تا مانع ایجاد نکرده باشد.

مرحله 29- پیچ های نگهدارنده بلندگو به قاب پشت گوشی آیفون 6 اس را باز کنید

  • هر 5 پیچ نگهدارنده بلندگو به قاب پشت را باز کنید:
  • با استفاده از پیچ گوشتی چهارسو، دو پیچ 265 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره های قرمز رنگ مشخص شده است.
  • با استفاده از پیچ گوشتی چهارسو، دو پیچ 2.3 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره های نارنجی رنگ مشخص شده است. این پیچ ممکن است بوسیله نوار چسب پوشانده شده باشد.
  • با استفاده از پیچ گوشتی چهارسو، پیچ 2.3 میلی متری را باز کنید. جای این پیچ در تصویر مربوطه با دایره زرد رنگ مشخص شده است. این پیچ با نمونه قبلی متفاوت است، این دو پیچ را با هم اشتباه نگیرید.
  • با استفاده از پیچ گوشتی چهارسو، پیچ 3.0 میلی متری را باز کنید. جای این پیچ در تصویر مربوطه با دایره سبز رنگ مشخص شده است.

مرحله 30- بلندگو را از روی گوشی آیفون 6 اس بردارید

  • اسپاتول سر تخت را بین لبه طولی بلندگو و دیواره قاب گوشی قرار دهید.
  • به آرامی به سمت بالا اهرم کنید تا بلندگو در جای خود شل شود.
  • وقتی که بلندگو شل شد، لبه آن را با دست گرفته بلند کنید و با دست دیگر کابل آنتن متصل به آن را جدا کنید.

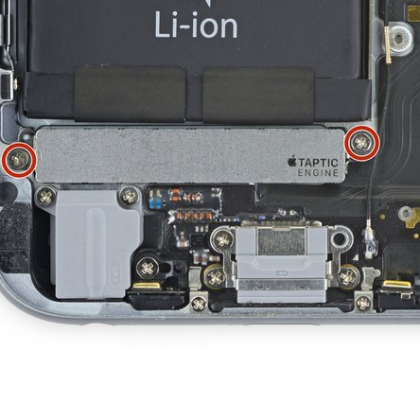

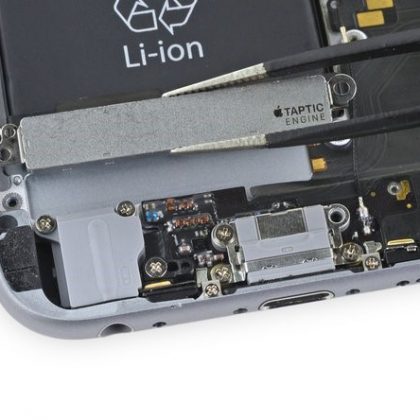

مرحله 31- پیچ های نگهدارنده موتور تپتیک را باز کنید

  • دو پیچ های نگهدارنده موتور تپتیک به قاب پشت را باز کنید.
  • با استفاده از پیچ گوشتی چهارسو، دو پیچ 1.5 میلی متری را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ مشخص شده است.
  • با استفاده از پنس سر صاف، لبه موتور ویبره گوشی آیفون 6 اس را گرفته از جای خود بردارید.

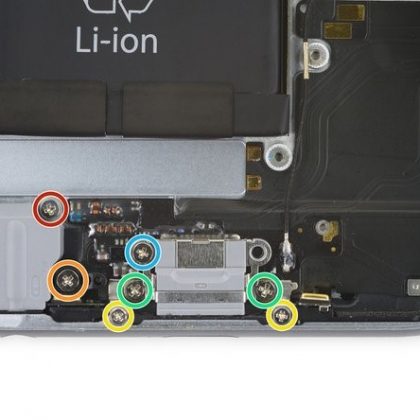

مرحله 32- پیچ های نگهدارنده کانکتور لایتنینگ را باز کنید

  • با استفاده از پیچ گوشتی چهارسو هر هشت پیچ نگهدارنده کانکتور لایتنینگ را باز کنید.
  • با استفاده از پیچ گوشتی چهارسو، دو پیچ 2.9 میلی متری روی جک هدفون را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.
  • با استفاده از پیچ گوشتی چهارسو، پیچ 3.7 میلی متری روی براکت جک هدفون را باز کنید. جای این پیچ در تصویر با دایره نارنجی رنگ مشخص شده است.
  • با استفاده از پیچ گوشتی چهارسو، دو پیچ 1.4 میلی متری در لبه گوشی آیفون 6 اس را باز کنید. جای این پیچ در تصویر با دایره زرد رنگ مشخص شده است.
  • با استفاده از پیچ گوشتی چهارسو، دو پیچ 1.9 میلی متری در طرفین کانکتور لایتنینگ را باز کنید. جای این پیچ در تصویر با دایره سبز رنگ مشخص شده است.
  • با استفاده از پیچ گوشتی چهارسو، پیچ 3.0 میلی متری در سمت چپ کانکتور را باز کنید. جای این پیچ در تصویر با دایره آبی رنگ مشخص شده است.

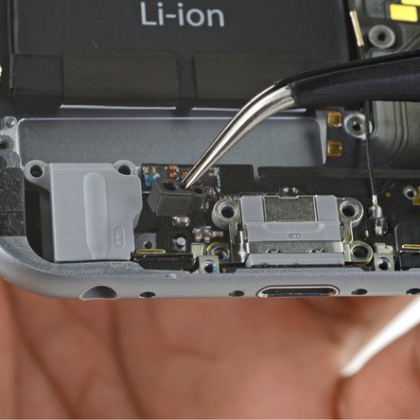

مرحله 33-براکت نگهدارنده میکروفن گوشی آیفون 6 اس را بردارید

با استفاده از پنس سر کج، گوشه براکت پلاستیکی نگهدارنده میکروفن را گرفته از جای خود بردارید.

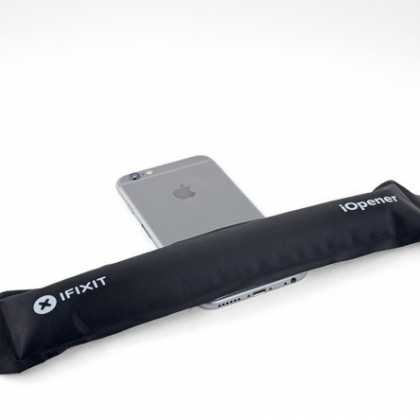

مرحله 34- لبه زیرین گوشی آیفون 6 اس را حرارت دهید

  • آی اُپنر را از آماده کنید و آن را در قاب پشت در لبه پایین گوشی خود قرار دهید تا این قسمت حرارت ببیند و چسب های نگه دارنده کابل منعطف کانکتور لایتنینگ در جای خود شل شود.
  • حدود یک دقیقه صبر کنید تا چسب ها به خوبی شل شوند، سپس آی آُپنر را برداشته و ادامه دهید.

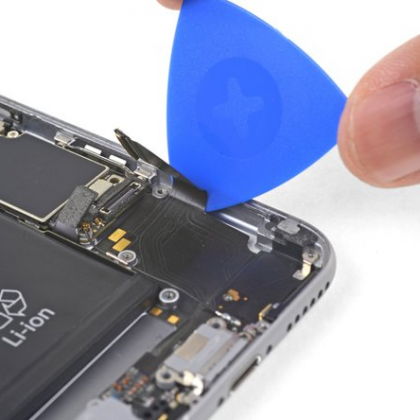

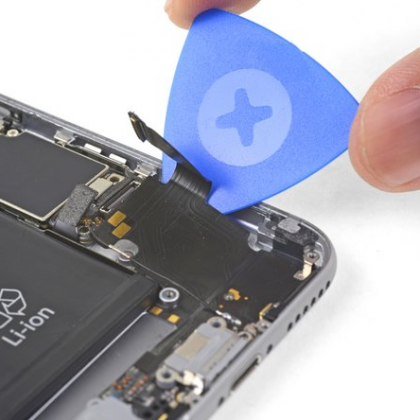

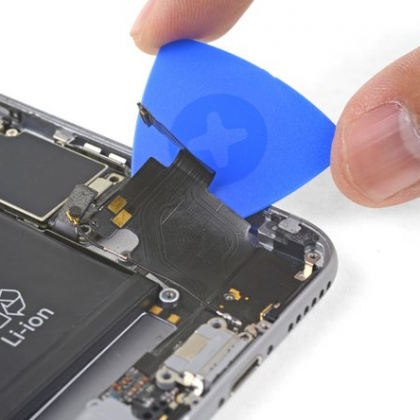

مرحله 35- چسب های زیر کابل کانکتور لایتنینگ را جدا کنید

  • نوک کاردک پلاستیکی و یا قطعه مثلث شکل را بین لبه قاب پشت و کابل منعطف کانکتور لایتنینگ قرار دهید.
  • کاردک پلاستیکی را زیر کابل منعطف فشار داده و به آرامی به سمت جلو هل دهید تا چسب نگهدارنده کابل به قاب پشت به طور کامل جدا شود.

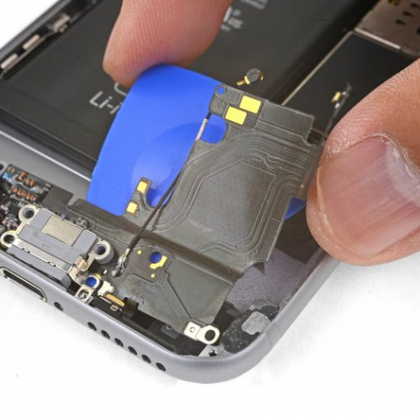

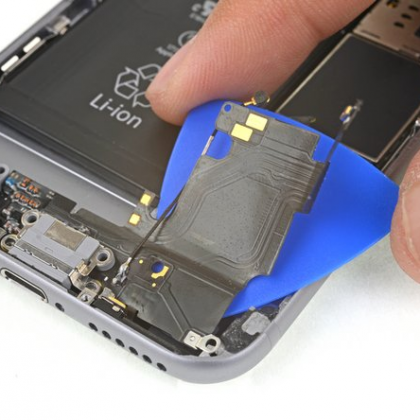

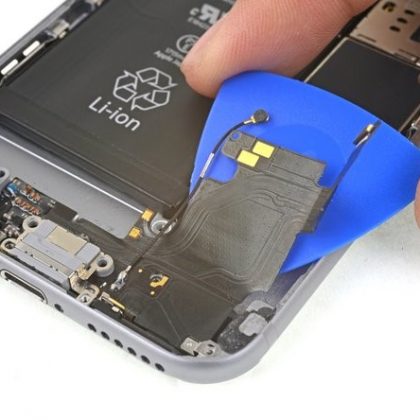

مرحله 36- کابل منعطف کانکتور لایتنینگ را به طور کامل جدا کنید

با دقت عمل جداسازی چسب زیر کابل منعطف کانکتور لایتنینگ در قسمت راست آن را ادامه دهید و کابل را به طور کامل از قاب پشت جدا کنید.

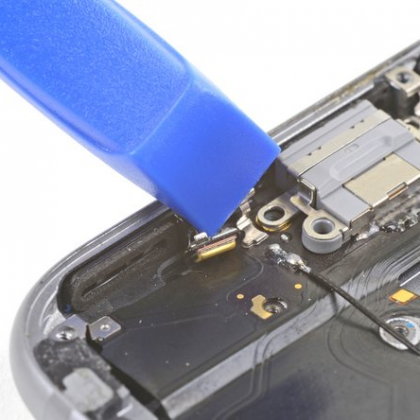

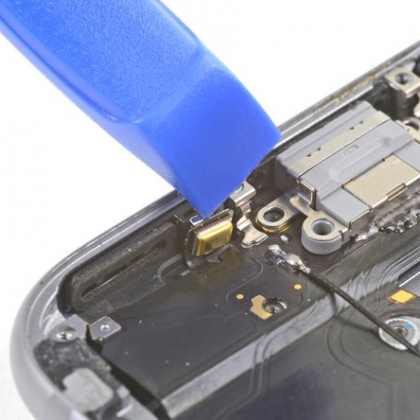

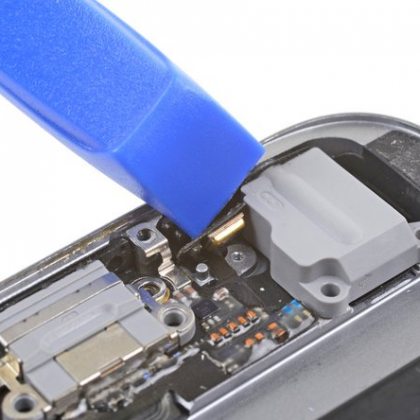

مرحله 37- میکروفن سمت چپ را از لبه قاب پشت جدا کنید

مطابق با شکل، نوک ابزار قاب باز کن را پشت کانکتور میکروفن سمت چپ قرار داده به آرامی به سمت بیرون اهرم کنید تا میکروفن اول از لبه قاب گوشی جدا شود.

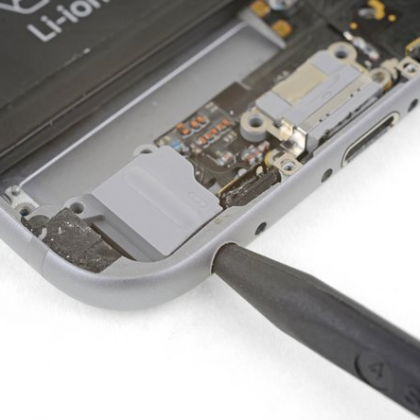

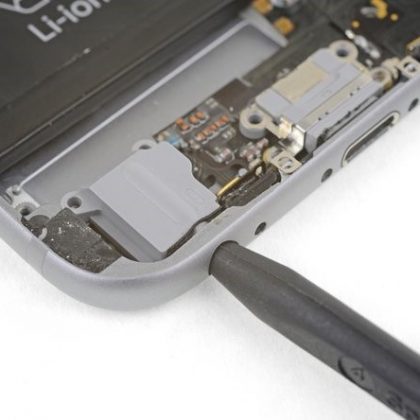

مرحله 38- جک هدفون را از لبه پایین قاب گوشی آیفون جدا کنید

نوک اسپاتول را از لبه پایین گوشی داخل سوارخ جک هدفون قرار دهید و به آرامی به سمت داخل هل دهید تا جک هدفون شل شود و از از قاب گوشی جدا شود.

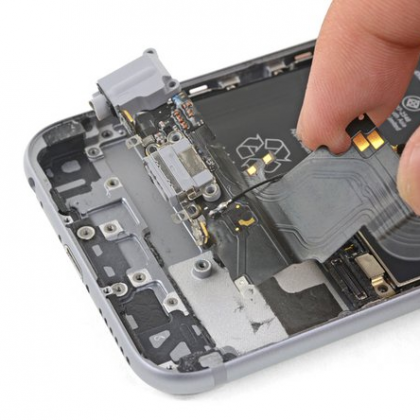

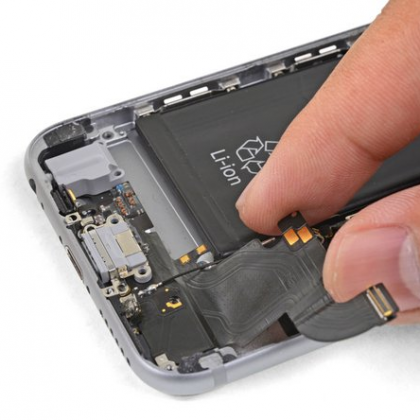

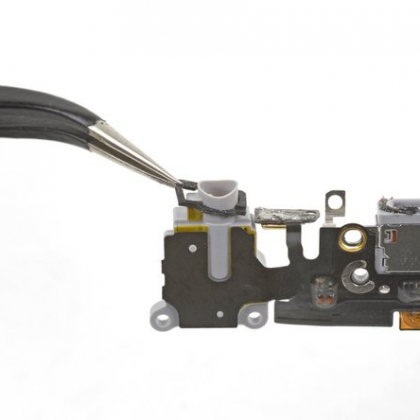

مرحله 39- مجموعه کانکتور لایتنگ را تعویض کنید

  • لبه کانکتور لایتنینگ را با دست گرفته به آرامی و با دقت از روی قاب گوشی بردارید.
  • در صورتی که کانکتور لایتنینگ جدید فاقد واشر جک هدفون است، با استفاده از پنس واشر قطعه قدیمی را برداشته و به کانکتور جدید منتقل کنید.
  • قبل از نصبل مجدد، با اسپاتول تخت تمام چسب های باقیمانده را از روی قاب پشت گوشی تمیزکاری کنید. برای تمیز کردن جای چسب ها می توانید از پارچه آغشته به الکل با غلظت بالا استفاده کنید.

قطعات تعویضی جدید خود را با قطعات اصلی مقایسه کنید چک کنید قطعه ای از قلم نیفتاده باشد، قبل از نصب، جای چسب های قدیمی را تمیز کنید و سپس از چسب جدید استفاده کنید.

برای نصب و اتصال قطعات گوشی آیفون، مراحل بالا را از آخر به اول (برعکس) انجام دهید.

برای دفع زباله های الکترونیکی و قطعات معیوب از دستورالعمل مربوطه (R2) یا مشابه استفاده کنید.
