آموزش تعویض سیم کارت ریدر آیفون 11

آموزش تعویض سیم کارت ریدر آیفون 11

ریدر سیم کارت آیفون 11 یک قطعه مدولار است و می تواند به طور مجزا از لاجیک بورد تعویض شود. اگر به دلیل بد جازدن سیم کارت و یا خشاب سیم کارت و یا بد پانچ شدن و برعکس قرار دادن سیم کارت، و یا نیزآبخوردگی، ضربه خوردگی و سایر آسیب های فیزیکی، ارتباط شما با شبکه مخابرات برقرار نشد و در کل با سیم کارت خود و یا اتصال به شبکه اینترنت مشکل دارید، ریدر سیم کارت را تعویض کنید و مشکل را برطرف کنید.

مدت زمان انجام کار: 1 ساعت

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. پیچ گوشتی مخصوص باز کردن دو پیچ پنتالوب
  2. آی اُپنر
  3. کاردک یا قطعه مثلث شکل کوچک (6 کاردک)
  4. کاپ مکش دستی
  5. قاب باز کن (iSlack)
  6. پیچ گوشی مخصوص پیچ های فلیپسی #000
  7. پیچ گوشتی مخصوص پیچ های سه نقطه ای YOOO
  8. پیچ گوشی استنداف مخصوص آیفون
  9. پنس ها
  10. اسپاتول

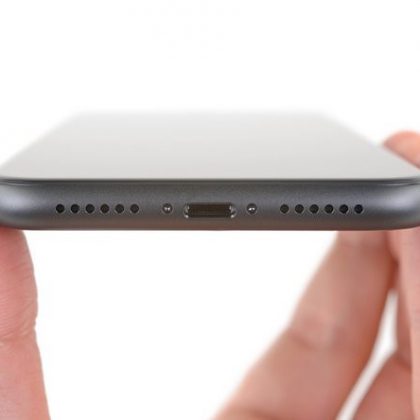

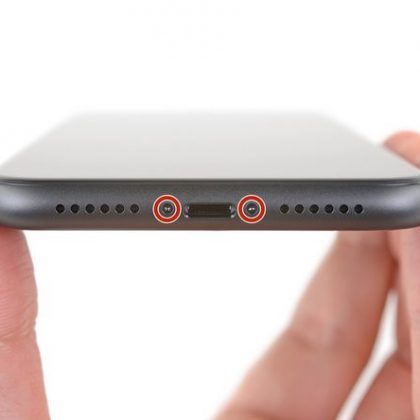

مرحله 1- باز کردن پیچ های t1

هشدار: قبل از شروع به کار، شارژ شارژ باتری فعلی را به زیر 25% تخلیه کنید. باتری های لیتیوم یون که شارژ بالایی داشته باشد در صورتی که پانچ شوند و یا با جسم نوک تیز فلزی به آن ضربه وارد شود به احتمال زیاد منفجر می شود و منجر به آتش سوزی می شود

  • قبل از شروع عملیات تعویض باتری، دستگاه را خاموش کنید.
  • دو پیچ t1 بلند 6.7 میلیمتری در لبه پایین قاب آیفون وجود دارند، با پیچ گوشتی مخصوص، آنها را باز کنید.
  • باز شدن آیفون، خاصیت ضد آب بودنش را به خطر می اندازد. قبل از رفتن به مرحله بعدی، واشرهای آب بندی که زیر کلگی پیچ ها قرار دارند را تعویض کنید و یا حداقل مراقب باشید که آیفون در معرض آب قرار نگیرد.
  • درست زیر کلگی هر پیچ t1، دو واشر لاستیکی مشکی رنگ قرار دارد. شرایط این واشرها را بررسی کنید تا حداکثر حفاظت در برابر گرد و خاک و مایعات صورت گیرد و یا حداقل هنگام نصب دوباره، پیچ ها را تعویض کنید.

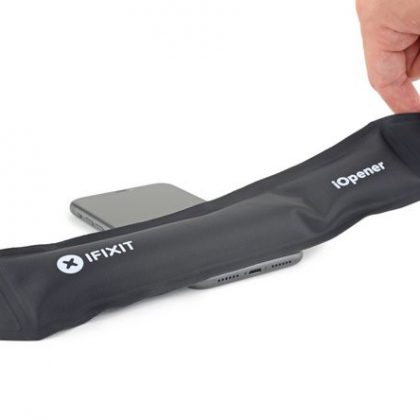

مرحله 2- صفحه نمایش را حرارت دهید

  • لبه پایین آیفون را حرارت دهید، حرارت باعث شل شدن چسب زیر نمایشگر می شود و باعث می شود که راحت تر باز شود.
  • برای حرارت دادن از سشوار صنعتی، هیتر استفاده کنید و یا آی¬اُپنر که از پیش گرم شده است را به مدت یک دقیقه روی لبه پایین قاب آیفون قرار دهید تا چسب ها شل شوند.

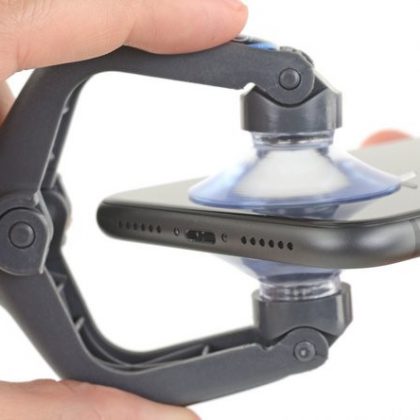

مرحله 3- با استفاده از فنجان مکش قاب را بلند کنید

  • نکته: دو مرحله بعدی نحوه استفاده از iSclack (قاب باز کن) را شرح می دهد. قاب باز کن وسیله ای است که اکثر تعمیرکاران برای باز کردن قاب از ان استفاده می کنند. اگر شما از این وسیله استفاده نمی کنید و یا تمایلی به استفاده از آن ندارید، دو مرحله بعدی را کنار بگذارید و از روش دیگری که در ادامه شرح خواهیم داد استفاده کنید.
  • قطعه پلاستیکی که در وسط قاب کش قرار دارد برای نزدیک کردن دو کاپ مکش به یکدیگر و اتصال محکم قاب به قاب کش استفاده می شود، در گوشی های بزرگتر، مثل این آیفون به این قطعه نیازی نیست.
  • کاپ های مکش وسیله قاب کش را در نزدیکی لبه پایین آیفون قرار دهید، یکی از کاپ ها را روی پنل جلو و دیگری را روی پنل عقب بیندازید.
  • هر دو کاپ مکش را فشار دهید تا محکم به بدنه بچسبند.

نکته: اگر گلس جلو و یا قاب پشت دچار شکستگی شدید و وسیع است، یک لایه چسب پهن برداشته و روی سطح شکستگی بیندازید و سپس کاپ ها را روی سطح چسب شده قرار دهید بچسبانید. معمولاً در جعبه ابزار قاب کش، چسب پهن گذاشته شده است.

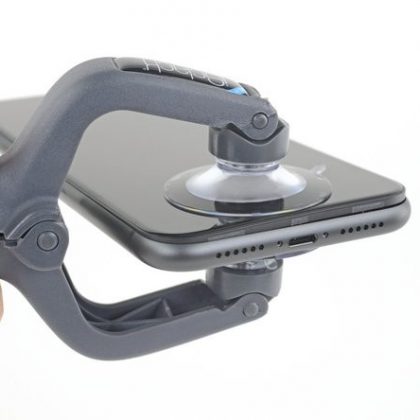

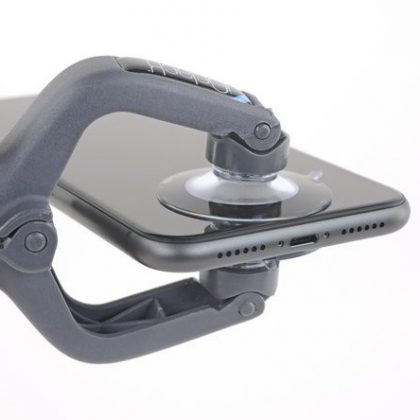

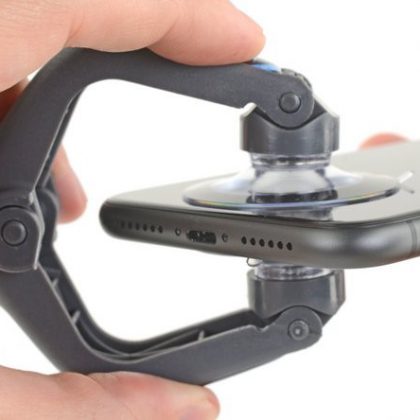

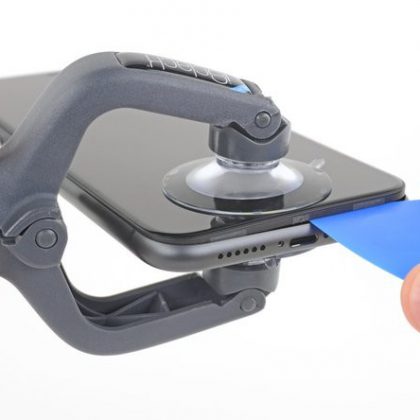

مرحله 4- شکاف کوچکی ایجاد کنید

  • گوشی خود را محکم بگیرید و دستگیره های قاب کش را کمی فشار داده به هم نزدیک کنید تا صفحه نمایش از قاب عقب به آرامی جدا شود. نکته: سعی نکنید صفحه را به طور کامل جدا کنید، همین که شکاف کوچکی در لبه پایین ایجاد شود کافی است.
  • کاردک یا ابزار کوچک مثلث شکل را برداشته و نوک آن را در داخل شکاف ایجاد شده زیر صفحه نمایش قرار دهید.
  • از دو مرحله بعدی عبور کنید.

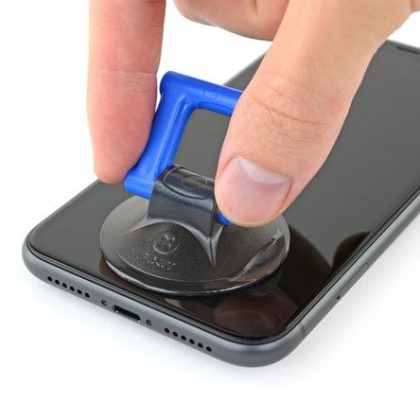

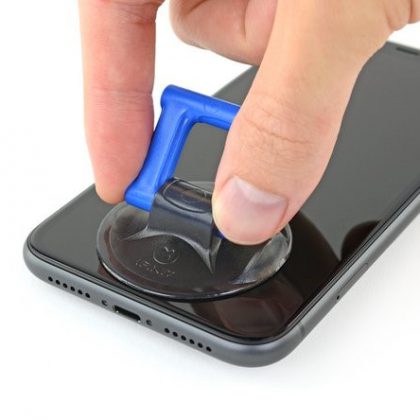

مرحله 5- کاپ مکش دستی را بچسبانید

اگر بجای iSlack از یک کاپ مکش دستی (Single Suction) استفاده می کنید. پس از اینکه لبه های قاب را حرارت دادید، کاپ مکش را روی لبه پایینی صفحه قرار دهید، طوریکه که روی گلس چروک نیفتد.

نکته: اگر گلس جلو و یا قاب پشت دچار شکستگی شدید و وسیع است، یک لایه چسب پهن برداشته و روی سطح شکستگی بیندازید و سپس کاپ را روی سطح چسب شده قرار دهید، این کار هم باعث می شود که کاپ مکش بهتر بچسبد و هم اینکه در هنگام باز کردن قاب، گلس یکجا بلند می شود. اگر چسب پهن موجود نبود می توانید به لبه کاپ مکش چسب مایع قوی بزنید و کاپ را به صفحه بچسبانید.

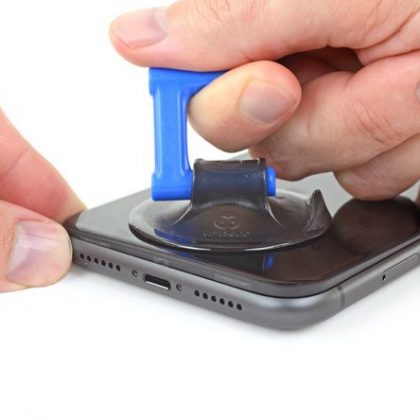

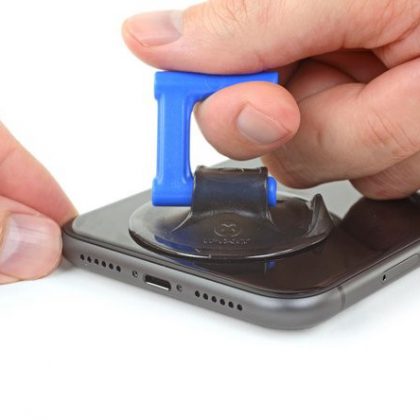

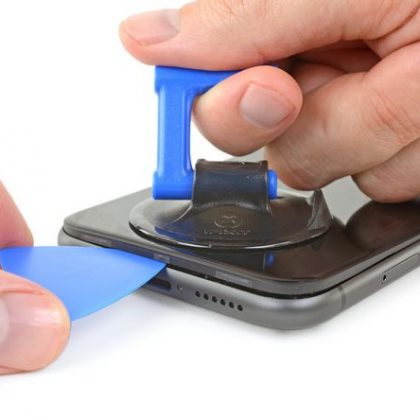

مرحله 6- صفحه نمایش را به آرامی بلند کنید

  • دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.
  • کاردک را برداشته نوک آن را در شکاف ایجاد قرار دهید.

نکته: چسب آب بندی نگهدارنده صفحه نمایش بسیار محکم و قوی است؛ برای جدا کردن چسب ها و ایجاد شکاف اولیه به نیروی قابل توجهی نیاز است. اگر برای باز کردن شکاف با مشکل مواجه شدید و چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا لبه ها را کمی حرارت داده و سپس به آرامی کاپ مکش را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود و بتوانید نوک کاردک را لای آن قرار دهید.

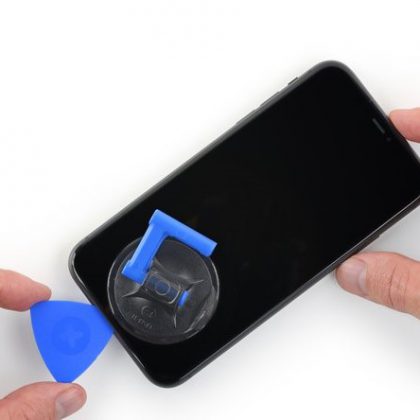

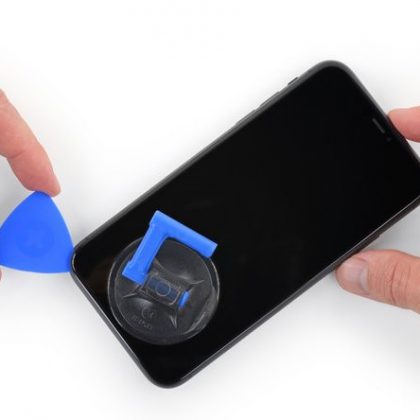

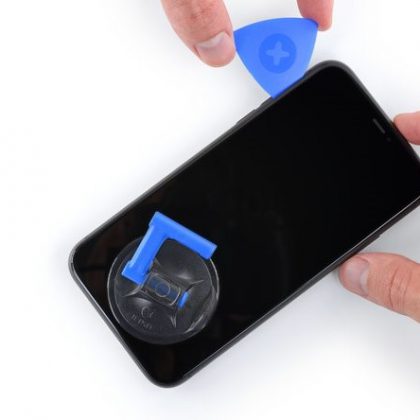

مرحله 7- چسب صفحه نمایش را جدا کنید

کاردک را در امتداد لبه چپ تا گوشه بالا بکشید و چسب در سمت چپ گوشی را جدا کنید.

نکته: نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در سمت چپ آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

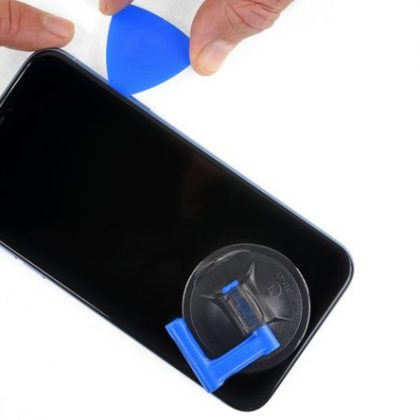

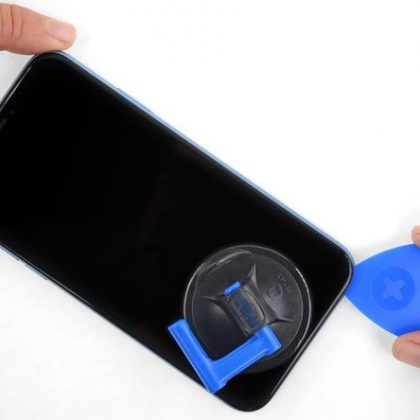

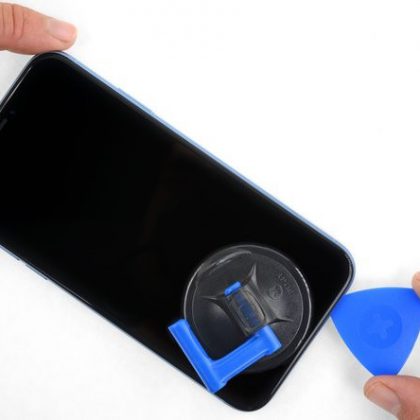

مرحله 8- چسب لبه بالای گوشی را جدا کنید

کاردک را در امتداد لبه پایین گوشی قرار دهید و به آرامی چسب های لبه بالای گوشی را جدا کنید.

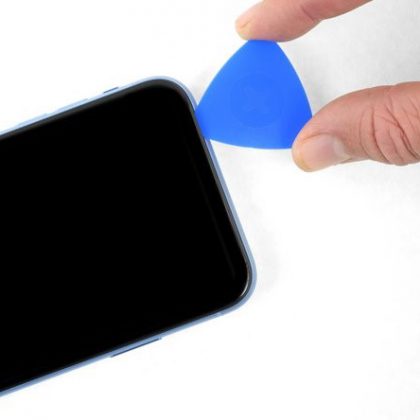

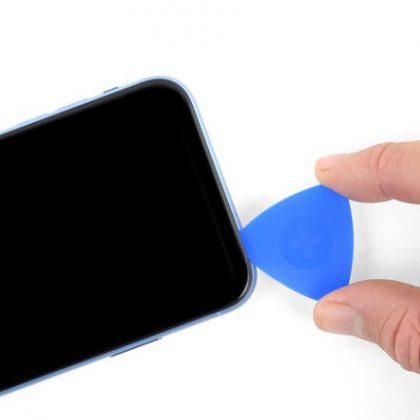

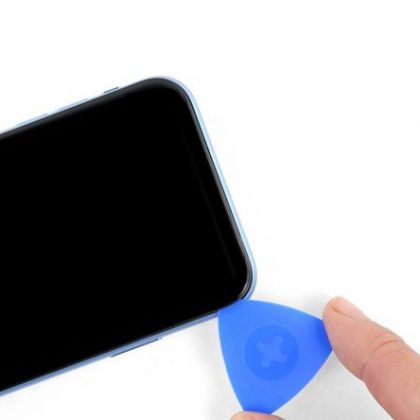

مرحله 9- چسب دور تا دور گوشی را جدا کنید.

نکته: لبه بالای صفحه نمایش با چسب و با گیره متصل شده است.

لبه راست گوشی را با دست گرفته و به آرامی بکشید تا کمی شکاف ایجاد شود
کاردک را به گوشه راست بالای گوشی وارد کنید.

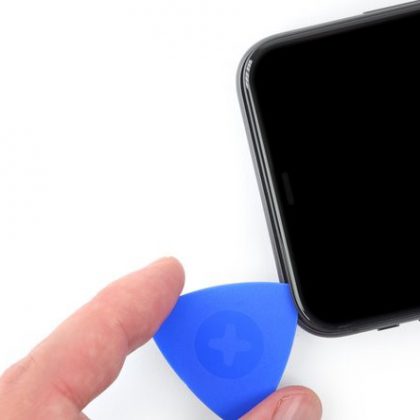

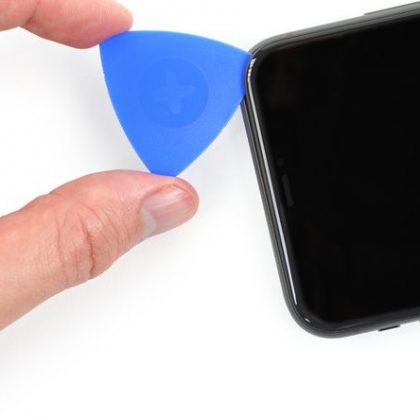

مرحله 10- کاردک را به گوشه سمت چپ بکشید و تمام چسب ها را جدا کنید

  • کاردک را بکشید تا چسب در این لبه نیز باز شود و شکاف بزرگتری ایجاد کنید.
  • کاردک را به گوشه سمت چپ بکشید و تمام چسب ها را جدا کنید.

نکته: نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

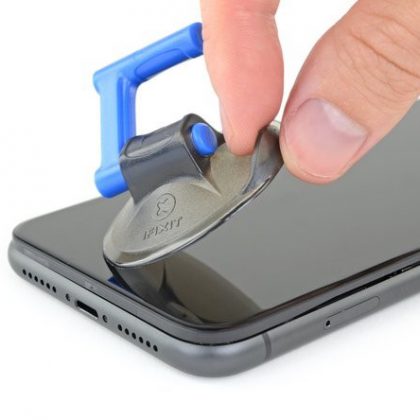

مرحله 11- کاپ مکش را بردارید

  • با انگشت زائده کوچک روی کاپ مکش را بکشید و کاپ را از پنل جلو جدا کنید.
  • اگر از قاب کش استفاده می کنید و هنوز به آیفون متصل است، کاپ های را بلند کرده و قاب کش را بردارید.

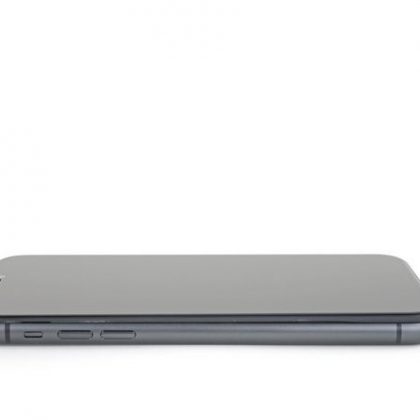

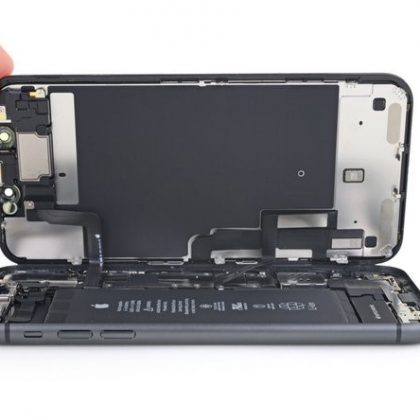

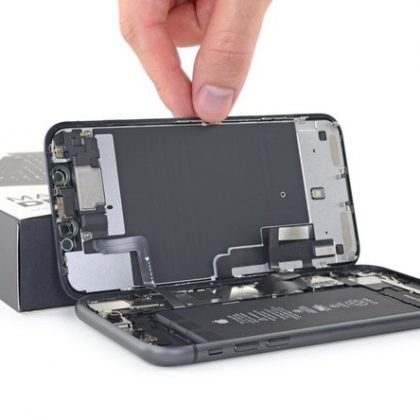

مرحله 12- آیفون را باز کنید

  • آیفون را روی میز کار قرار دهید لبه سمت چپ پنل جلوی آیفون را با دست گرفته و به طور کتابی از روی قاب پشت گوشی باز کنید.
  • نکته: صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به لاجیک بورد و به یکدیگر متصل هستند.
  • صفحه نمایش را که بلند کردید به یک جسم محکم مثلاً جعبه خود گوشی تکیه دهید.
  • نکته: وقتی ال سی دی را بلند کردید مراقب باشید که در اثر افتادن آن روی کف، به کابل ها و اتصالات آسیب نرسد، بنابراین می توانید از جعبه کارتنی گوشی استفاده کنید و یا نهایتاً جسم سنگینی پشت آن بگذارید تا مانع از افتادن و تکان خوردن صفحه شود (به تصویر سوم دقت کنید)

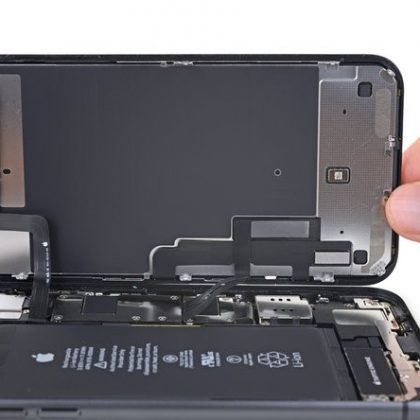

مرحله 13- مجموعه صفحه نمایش

  • برای دسترسی به پیچ ها و باز کردن آنها که در مراحل بعدی شرح خواهیم داد، لبه پایین صفحه نمایش را کمی بالا ببرید.
  • نکته: مراقب باشید که کابل های منعطف کشیده و پاره نشوند.

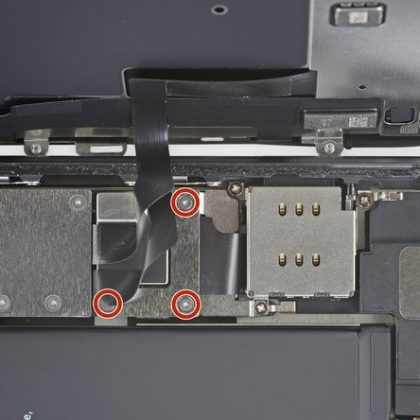

مرحله 14- پیچ های براکت کانکتور باتری را باز کنید

با استفاده از پیچ گوشتی Y000 سه پیچ طویل 1.1 میلی متری که براکت کانکتور باتری را نگه داشته است را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.نکته: در سراسر عملیات تعمیر، هر پیچی را که باز می کنید آن را در الگوی پیچ ها قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید. نکته: هنگام بستن مجدد، و قبل از سرهم بندی و آب بندی صفحه نمایش، همه چیز را کنترل کنید گوشی را روشن کنید ببینید که به خوبی کار می کند و سپس ادامه دهید.

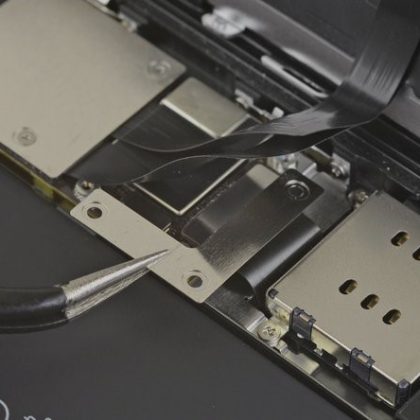

مرحله 15- کاور کانکتور باتری را بردارید

با نوک پنس کاور کانکتور باتری را بردارید.

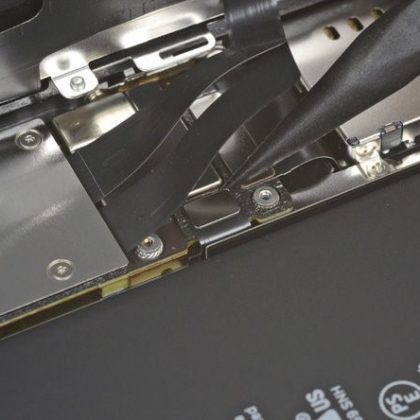

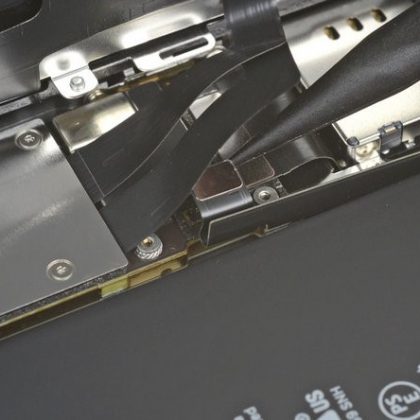

مرحله 16 - اتصال باتری را جدا کنید

  • با استفاده از اسپاتول، یا ناخن، کانکتور باتری را به سمت بالا اهرم کنید و از سوکتش خارج کنید.نکته: سعی کنید به درزبند سیلیکونی مشکی اطراف آن و همچنین اتصالات بورد آسیبی وارد نشود. این درزبند اضافی، از ورود آب و گرد و خاک به داخل جلوگیری می کند.
  • کانکتور را کمی به سمت بیرون از لاجیک بورد خم کنید تا از اتصال ناگهانی آن با سوکت جلوگیری شود.

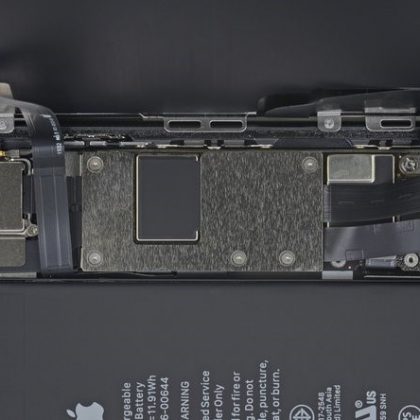

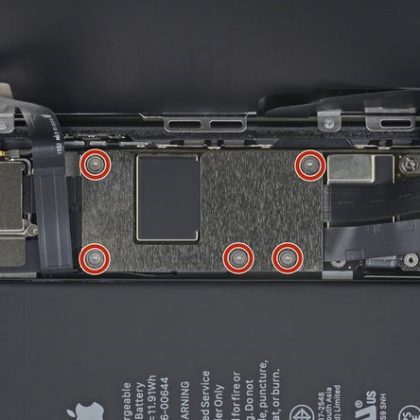

مرحله 17 - پیچ های کاور لاجیک بورد را باز کنید

با استفاده از پیچ گوشتی چند سر Y000 هر پنج پیچ 1.1 میلی متری که براکت کاور لاجیک بورد را در جای خود محکم نگه داشته است را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.

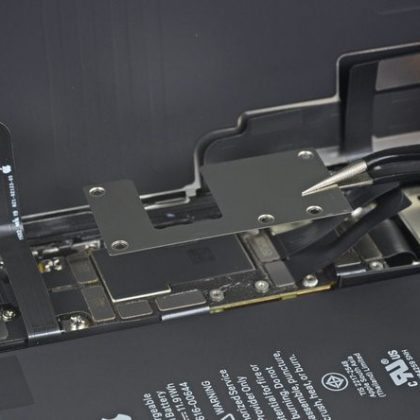

مرحله 18 – براکت کاور لاجیک بورد را بردارید

با استفاده از پنس براکت کاور لاجیک بورد را بردارید.

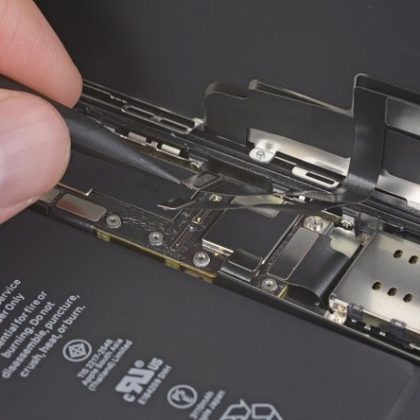

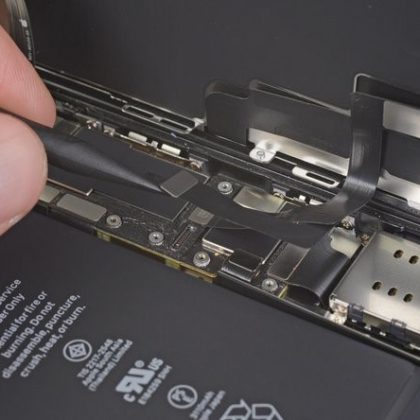

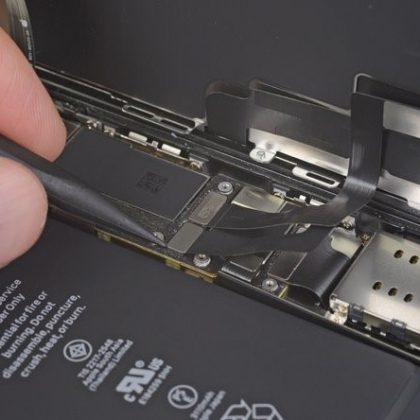

مرحله 19 – صفحه نمایش را جدا کنید

با استفاده از اسپاتول و یا ناخن، کانکتور کابل پنل اولد را جدا کنید

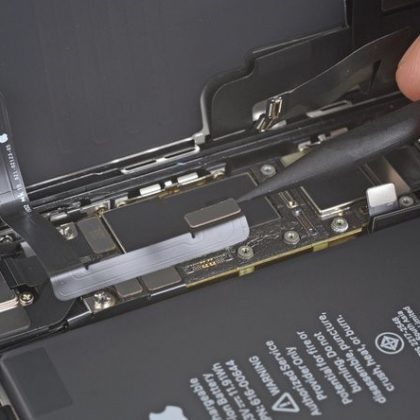

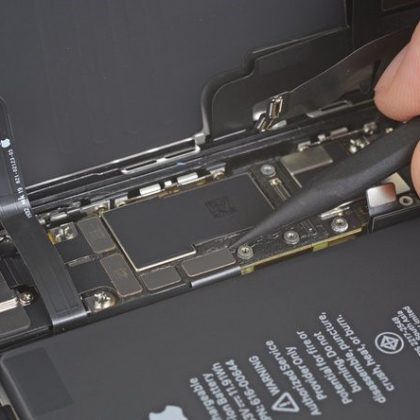

مرحله 20 – سنسورهای جلو را جدا کنید

با استفاده از اسپاتول و یا ناخن، کانکتور کابل پنل اولد را جدا کنید.

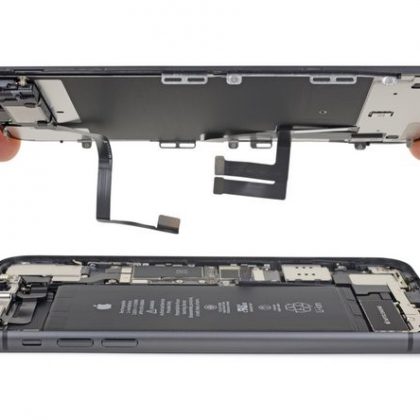

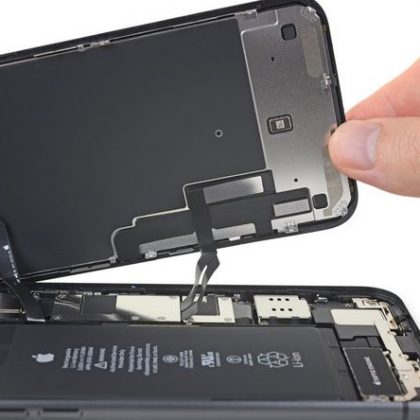

مرحله 21 – مجموعه صفحه نمایش را بردارید

لبه های صفحه نمایش را با دست گرفته و مجموعه پنل جلو را بلند کنید.

نکته: هنگام نصب مجدد به چسب های آب بندی اطراف لبه های صفحه نمایش دقت کنید.

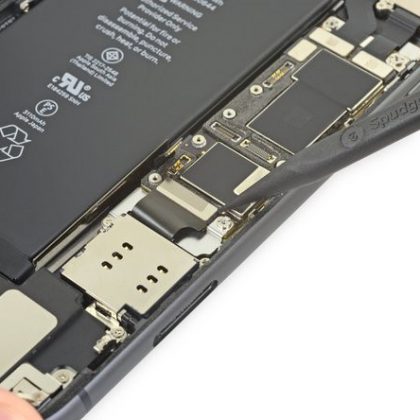

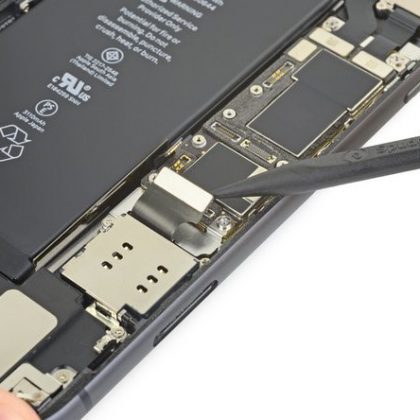

مرحله 22 – کابل منعطف پورت شارژ را جدا کنید

با استفاده از اسپاتول و یا ناخن کابل منعطف مجموعه کانکتور شارژ را اهرم کرده بلند کنید

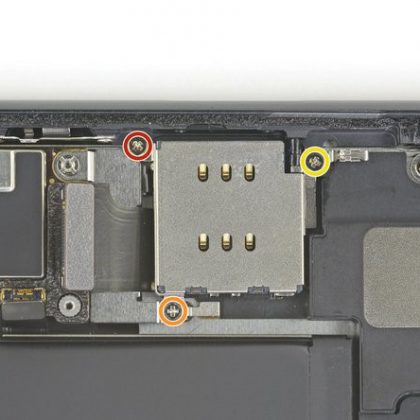

مرحله 23 – سه پیچ اطراف ریدر سیم کارت را باز کنید

  • سه پیچ اطراف ریدر سیم کارت را باز کنید.
  • با پیچ گوشتی چهارسو، پیچ 1.5 میلی متری را باز کنید. جای این پیچ در تصویر با رنگ قرمز مشخص شده است.
  • با پیچ گوشتی چهارسو،پیچ 1.9 میلی متری را باز کنید. جای این پیچ در تصویر با رنگ نارنجی مشخص شده است.
  • با پیچ گوشتی چهارسو،پیچ 1.6 میلی متری را باز کنید. جای این پیچ در تصویر با رنگ سبز مشخص شده است.
  • براکتی که بوسیله پیچ آخری نگه داشته شده است را بردارید.

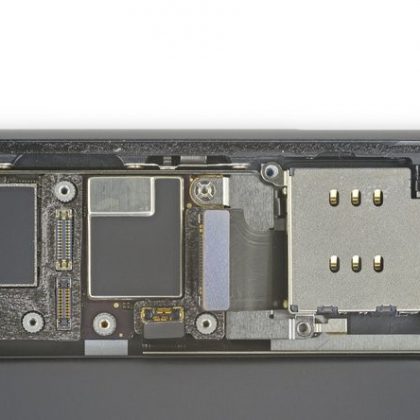

مرحله 24 – پیچ دو طبقه ای را باز کنید.

با استفاده از پیچ گوشتی مخصوص پیچ 3.1 میلی متری که پوشش کانکتور ریدر سیم کارت را نگه داشته است را باز کنید. جای این پیچ در تصویر مربوطه با رنگ قرمز مشخص شده است.

نکته: کار کردن با پیچ گوشتی هایی که لبه تخت نازکی دارند باید با احتیاط صورت گیرد، مراقب باشید که پیچ گوشی حین کار سر نخورد و به قطعات نزدیک به پیچ آسیب بزند.

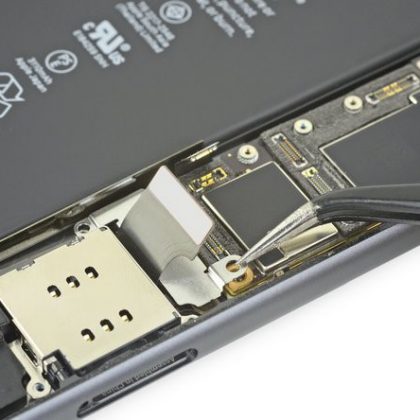

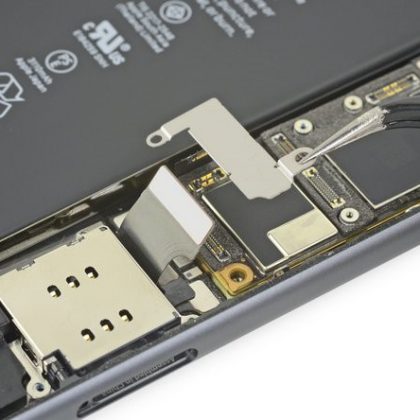

مرحله 25 –براکت کانکتور ریدر سیم کارت را بردارید.

با نوک پنس براکت کانکتور ریدر سیم کارت را گرفته بردارید

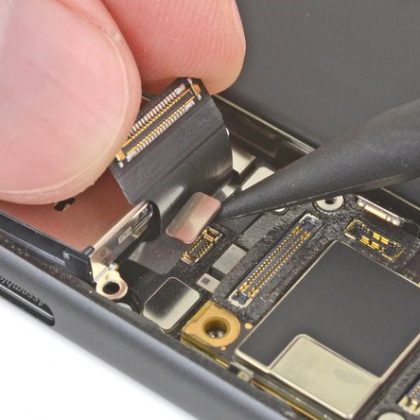

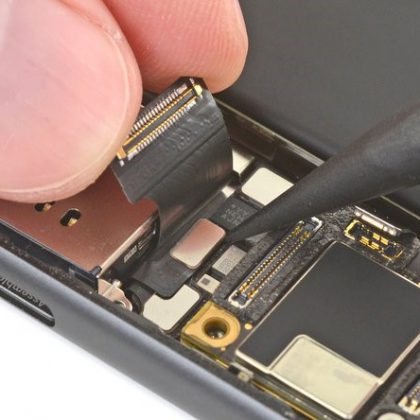

مرحله 26 –ریدر سیم کارت را جدا کنید

در حالیکه به آرامی کابل منعطف کانکتور شارژ را از جای خود بیرون می کشید، نوک اسپاتول را زیر کابل منعطف ریدر سیم کارت قرار دهید، به آرامی اهرم کنید و از جای خود جدا کنید.

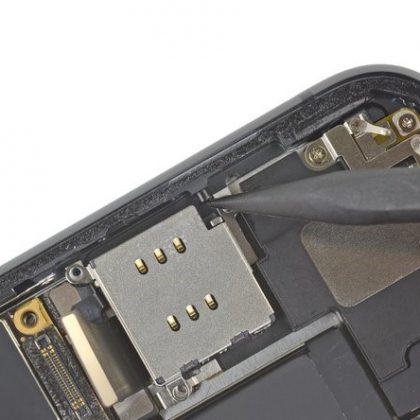

مرحله 27 –پیستون کناری بیرون آورنده سیم کارت را فشار دهید.

مطابق شکل نوک اسپاتول را در کنار پیستون قرار دهید و به سمت لبه گوشی فشار دهید.

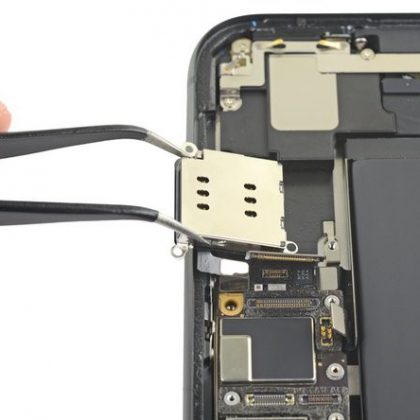

مرحله 28 –ریدر سیم کارت را بردارید

لبه های ریدر سیم کارت را با پنس گرفته و به سمت بیرون لبه گوشی بکشید.ریدر سیم کارت را بردارید.

برای نصب و اتصال قطعات، مراحل بالا را از آخر به اول (برعکس) انجام دهید.

برای دفع زباله های الکترونیکی و قطعات معیوب از دستورالعمل مربوطه (R2) یا مشابه استفاده کنید.
