آموزش تعویض بلندگو گوشی آیفون 6s Plus

آموزش تعویض بلندگو گوشی آیفون 6s Plus

تعویض بلندگو در گوشی آیفون 6 اس پلاس زمانی صورت می گیرد که هنگام پخش موسقی و یا پلی کردن یک فیلم هیچ صدایی از گوشی شما شنیده نمی شود و یا یه در مواقعی صدا همراه با خش خش به گوشی می رسد. این می تواند تنها دلیل برای مراجعه به مرکز تعمیرات مجاز و تعویض بلندگو گوشی iPhone 6s Plus باشد.

در صورتی که دست به آچار هستید و از تعمیر گوشی سر رشته دارید، از دستورالعمل زیر استفاده کنید و نسبت به تعویض بلندگوی گوشی آیفون 6 اس پلاس خود اقدام نمایید.

مدت زمان انجام کار: 1 ساعت و 30 دقیقه

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. اجکتور خشاب سیم کارت
  2. پیچ گوشتی t1 مخصوص باز کردن پیچ های آیفون
  3. پیچ گوشتی چند سر Y000 مخصوص باز کردن پیچ های آیفون
  4. کاپ مکش دستی
  5. اسپاتول
  6. پنس
  7. کاردک پلاستیکی یا قطعه مثلث شکل (6 عدد)
  8. ابزار قاب باز کن
  9. آی اُپنر

قطعات و مواد مصرفی مورد نیاز:

  1. بلندگو گوشی آیفون 6s Plus
  2. گیره آنتن گوشی آیفون 6 اس پلاس
  3. چسب مونتاژ صفحه نمایش آیفون 6 اس پلاس

مرحله 1- خشاب سیم کارت را آزاد کنید

  • اجکتور و یا سوزن مخصوص آزاد کردن خشاب سیم کارت گوشی آیفون 6 اس پلاس را در سوارخ کنار خشاب سیم کارت فرو کنید.
  • کمی فشار دهید تا خشاب سیم کارت آزاد شود.

مرحله 2- خشاب سیم کارت را بیرون بیاورید

  • لبه خشاب سیم کارت را با دست گرفته و به آرامی از لبه کناری گوشی آیفون 6s plus بیرون بیاورید.
  • هنگام جایگذاری مجدد خشاب سیم کارت به جهت درست آن دقت کنید.

مرحله 3- پیچ های لبه پایین آیفون را باز کنید

  • قبل از اینکه شروع کنید، شارژ باتری آیفون خود را به زیر 25% خالی کنید. باتری لیتیوم پلیمری فول شارژ اگر به اشتباه و به صورت اتفاقی با اشیاء نوک تیز مثل پیچ گوشتی ها و یا پنس برخورد کند می تواند منجر به انفجار و یا خطرات بالقوه شود.
  • قبل از باز کردن گوشی، ابتدا آن را خاموش کنید.
  • در لبه پایین و در دو طرف سوکت شارژ گوشی های آیفون دو پیچ t1 بلند 3.4 میلیمتری قرار دارد، با پیچ گوشتی مخصوص، آنها را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.

مرحله 4- لبه های پایین گوشی آیفون 6 اس پلاس را حرارت دهید

  • با استفاده از آی اُپنر، سشوار مو و یا صفحه داغ، حرارت ملایمی به لبه پایین گوشی بدهید. آی اُپنر را از قبل در مایکرویو قرار داده سپس آن را به مدت یک دقیقه روی لبه پایین صفحه نمایش گوشی قرار دهید.
  • حرارت دهی باعث شل کردن چسب های نگه دارنده صفحه نمایش به قاب میانی گوشی می شود و در نهایت جداسازی ان راحت صورت می گیرد.

مرحله 5- کاپ مکش دستی را به لبه پایین گوشی متصل کنید

  • برای جدا کردن صفحه نمایش از کاپ مکش دستی استفاده کنید. با باز کردن صفحه نمایش گوشی آیفون 6 اس پلاس، نوار چسب اطراف صفحه نمایش جدا می شود. اگر ترجیح شما بر این است که نوار چسب را تعویض کنید، قبل از شروع عملیات اطمینان داشته باشید که نوار چسب جدید به اندازه کافی در اختیار دارد. البته امکان نصب صفحه نمایش بدون تعویض نوار چسب نیز وجود دارد به طوریکه متوجه عملکرد آن نخواهید شد.
  • کاپ مکش را روی گوشی چپ پایین صفحه نمایش (بالای دکمه هوم) بچسبانید.
  • اطمینان حاصل کنید که قسمتی از کاپ مکش با دکمه هوم همپوشانی نشده و روی دکمه هوم قرار نگرفته است. چرا که مانع از چسبیدن کامل کاپ مکش و ایجاد خلاء بین کاپ مکش و گلس جلو می شود.
  • در صورتی که صفحه نمایش دچار شکستگی و ترک خوردگی شدید شده است، روی آن را با نوار چسب پهن بپوشانید تا صفحه نمایش راحت تر جدا شود. همچنین می توانید از چسب های قطره ای قوی استفاده کنید و به کاپ مکش و صفحه نمایش شکسته بزنید.

مرحله 6- لبه زیرین را شل کنید

  • دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.
  • در صورتی که کاپ مکش را محکم بکشید ممکن است به صفحه نمایش صدمه وارد کنید. فشار کم اعمال کنید تا فقط شکاف کوچکی بین صفحه نمایش و قاب پشت ایجاد شود.
  • چسب آب بندی نگهدارنده صفحه نمایش بسیار محکم و قوی است؛ برای جدا کردن چسب ها و ایجاد شکاف اولیه به نیروی قابل توجهی نیاز است. اگر برای باز کردن شکاف با مشکل مواجه شدید و چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا لبه ها را کمی حرارت داده و سپس به آرامی کاپ مکش را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود و بتوانید نوک کاردک را لای آن قرار دهید.

مرحله 7- چسب لبه پایین آیفون را جدا کنید

  • بهترین قسمت برای وارد کردن اسپاتول و اهرم کردن صفحه نمایش، بریدگی در پنل جلو، درست بالای جک هدفون است. جای این بریدگی در تصویر اول با کادر قرمز رنگ مشخص شده است.
  • همانطور که کاپ مکش را به سمت بالا می کشید، اسپاتول سر تخت را وارد بریدگی بالای جک هدفون قرار دهید.

مرحله 8- نوک اسپاتول تخت را نود درجه بچرخانید

اسپاتول سر تخت که در بریدگی بالای جک هدفون قرار دارد را تا 90 درجه بچرخانید تا شکاف بین پنل جلو و قاب پشت باز تر شود.

مرحله 9- گوشه قاب آیفون را باز کنید

در حالیکه کاپ مکش را به سمت بالا می کشید، لبه اسپاتول را زیر صفحه نمایش، گوشه پایین سمت چپ بکشید.

مرحله 10- سمت چپ قاب گوشی آیفون را شل کنید

نوک اسپاتول را در امتداد لبه چپ تا بالای گوشی بکشید، این قسمت از صفحه نمایش را قاب پشت جدا کنید.

مرحله 11- سمت راست قاب گوشی را شل کنید

  • نوک تخت اسپاتول را از سمت راست قاب گوشی از لبه پایین آیفون وارد کنید و به سمت گوشه بالا بکشید و چسب های سمت راست را نیز به طور کامل جدا کنید.
  • نوک اسپاتول را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در زیر آن آسیب وارد کند. نوک اسپاتول باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

مرحله 12- بررسی کنید ببینید چسب هر سه لبه آیفون شل شده اند

  • ابزار قاب باز کن پلاستیکی را مطابق با تصویر روی قاب پشت قرار دهید و قاب را نگه دارید. به آرامی کاپ مکش را به سمت بالا بکشید تا لبه پایین صفحه نمایش بلند شود.
  • در این مرحله صفحه نمایش را به طور کامل جدا نکنید و سعی کنید به کابل های متصل به صفحه نمایش در لبه بالای گوشی صدمه وارد نکنید.
  • هنگام بلند کردن صفحه نمایش مراقب باشید صفحه نمایش با زاویه بیش از 10 درجه بالا نیاید چرا که ممکن است کابل های منعطف در امتداد سمت راست گوشی که صفحه نمایش را به برد متصل می کند کشیده شوند و آسیب ببینند.

مرحله 13-کاپ مکش دستی را از روی گوشی بردارید

برای جدا کردن کاپ مکش از روی پنل جلو، زبانه کوچک کاپ را با انگشت به یک طرف هل دهید و سپس به آرامی کاپ مکش را بردارید.

مرحله 14- قاب آیفون را به صورت 90 درجه باز کنید

  • مجموعه صفحه نمایش را از لبه بالا گوشی به آرامی به سمت بالا بکشید تا گیره های نگهدارنده آن به قاب پشت جدا شوند.
  • گوشی را روی میز کار قرار دهید و با دست پنل جلو را گرفته به صورت کتابی و در زاویه 90 درجه باز کنید.
  • صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به لاجیک برد و به یکدیگر متصل هستند.
  • صفحه نمایش را بلند کنید به یک جسم محکم مثلاً خود جعبه گوشی تکیه دهید و مطابق با تصویر سوم با یک کش ببندید.

مرحله 15- پیچ های نگهدارنده براکت کانکتور باتری را باز کنید

  • هر n, پیچ نگهدارنده براکت کانکتور باتری به برد اصلی را باز کنید:
  • با استفاده از پیچ گوشتی چهارسو، پیچ 2.9 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.
  • پیچ 2.3 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ نشان داده شده است.
  • در سراسر عملیات تعمیر گوشی، هر پیچی را که باز می کنید آن را در الگوی پیچ ها قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید. بستن پیچ ها در جای اشتباه می تواند باعث آسیب همیشگی به آیفون شود.

مرحله 16- براکت کانکتور باتری را بردارید

با استفاده از پنس سر کج، لبه براکت یا محافظ فلزی کانکتور باتری را گرفته از جای خود بردارید.

مرحله 17- کانکتور باتری را اهرم کنید و از سوکتش روی برد آزاد کنید

ناخن و یا نوک تخت اسپاتول را زیر کانکتور باتری قرار دهید و به آرامی به سمت بالا اهرم کنید و از سوکتش روی برد خارج کنید.

مرحله 18- کانکتور باتری را کنار بزنید

کانکتور را کمی به سمت بیرون از برد خم کنید تا در حین تعمیر از اتصال ناگهانی آن با این سوکت جلوگیری شود و به گوشی برق نرساند

مرحله 19- پیچ های براکت گوشه سمت راست و بالای پنل جلو را باز کنید

  • هر 5 پیچ براکت بالا گوشه راست پنل را باز کنید.
  • با پیچ گوشتی چهارسو، هر سه پیچ 1.3 میلی متری را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.
  • با پیچ گوشتی چهارسو، پیچ 1.6 میلی متری را باز کنید. جای این پیچ در تصویر با دایره نارنجی رنگ مشخص شده است.
  • با پیچ گوشتی چهارسو، پیچ 3.0 میلی متری را باز کنید. جای این پیچ در تصویر با دایره سبز رنگ مشخص شده است.
  • در هنگام نصب مجدد، ضروری است که پیچ 3.0 میلی متری در بالا گوشه راست براکت قرار داده شود. اگر این پیچ به اشتباه در جای دیگری قرار داده شود، براحتی به برد آسیب می رساند.

مرحله 20 – براکت کابل صفحه نمایش را بردارید

با استفاده از پنس سر کج، لبه براکت کابل صفحه نمایش را گرفته با دقت و به آرامی از جای خود بردارید.

مرحله 21- کانکتور کابل سنسور و دوربین جلو را باز کنید

  • نوک ابزار قاب باز کن پلاستیکی را زیر کانکتور کابل سنسور و دوربین جلو آیفون 6s Plus قرار دهید و به آرامی به سمت بالا اهرم کنید و کانکتور را از روی سوکتش خارج کنید.
  • مراقب باشید فقط کانکتور را اهرم و جدا کنید و به سوکت آن روی برد صدمه وارد نکنید.

مرحله 22-کانکتور کابل دیجیتایزر را جدا کنید

  • نوک ابزار قاب باز کن پلاستیکی را زیر کانکتور کابل دیجیتایزر قرار دهید و مستقیم به سمت بالا اهرم کنید تا از سوکتش از روی برد اصلی جدا شود.
  • هنگام نصب مجدد این کانکتور، هرکز به وسط کانکتور فشار وارد نکنید. ابتدا کانکتور را روی سوکتش تراز کرده قرار دهید. سپس انگشت خود را روی یک طرف کانکتور فشار دهید و بعد سمت دیگر کانکتور را فشار دهید تا به طور کامل روی سوکتش قرار گیرد. در صورتی که به قسمت وسط کانکتور فشار وارد شود ممکن است خم شود و باعث آسیب به دیجیتایزر شود.

مرحله 23- کانکتور کابل صفحه نمایش را جدا کنید

  • نوک ابزار قاب باز کن پلاستیکی را زیر کانکتورهای کابل دکمه هوم آیفون 6s Plus و یا سنسور اثرانگشت قرار دهید و به آرامی و مستقیم به سمت بالا اهرم کنید تا از سوکتش از روی برد اصلی جدا شود.
  • در این مرحله، اطمینان حاصل کنید که قبل از جدا کردن و اتصال مجدد این کابل، کانکتور باتری را جدا کرده اید.

مرحله 24- صفحه نمایش را از روی قاب گوشی بردارید

  • لبه های صفحه نمایش را با دست گرفته و مجموعه پنل جلو را بردارید.
  • هنگام نصب مجدد به چسب های آب بندی اطراف لبه های صفحه نمایش دقت کنید. اگر لازم باشد چسب های قدیمی را برداشته و به دور لبه های صفحه نمایش، چسب جدید اضافه کنید.

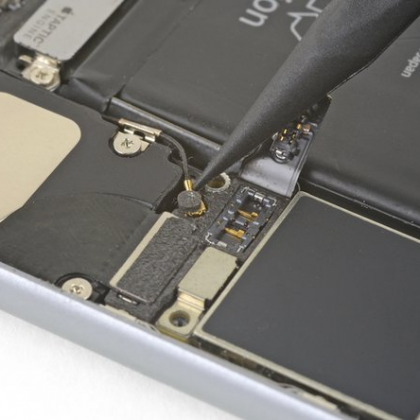

مرحله 25 – کابل آنتن را از برد اصلی جدا کنید

نوک اسپاتول را زیر کانکتور کابل آنتن قرار دهید به آرامی به سمت بالا اهرم کنید تا کابل از روی سوکتش از برد اصلی جدا شود.

مرحله 26- کابل کانکتور لایتنینگ را جدا کنید

نوک اسپاتول را زیر کابل کانکتور لایتنینگ قرار دهید به آرامی به سمت بالا اهرم کنید و از روی سوکتش از برد اصلی جدا کنید.

مرحله 27- پیچ های نگهدارنده براکت کانکتور لایتنینگ را باز کنید و براکت را بردارید

  • پیچ های نگهدارنده براکت کانکتور لایتنینگ را باز کنید.
  • با استفاده از پیچ گوشتی چهارسو، دو پیچ 3.5 میلی متری را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ مشخص شده است.
  • با استفاده از پیچ گوشتی چهارسو، پیچ 2.7 میلی متری را باز کنید. جای این پیچ در تصویر با دایره نارنجی رنگ مشخص شده است.
  • اکنون با استفاده از پنس سر کج، لبه براکت را گرفته و از جای خود بردارید.

مرحله 28- کابل آنتن را از روی برد اصلی جدا کنید

نوک تخت اسپاتول را کانکتور کابل آنتن قرار دهید و به آرامی به سمت بالا اهرم کنید تا از روی سوکتش از روی برد اصلی جدا شود.

مرحله 29- کابل آنتن را از قسمت بالای برد اصلی جدا کنید

نوک اسپاتول را زیر طرف دیگر کانکتور کابل آنتن که در قسمت بالای برد اصلی قرار دارد، گذاشته و به آرامی به سمت بالا اهرم کنید تا از سوکتش از روی برد اصلی جدا کنید.

مرحله 30- مجموعه دکمه هوم را بردارید

  • مطابق آنچه که در تصاویر می بینید، یک طرف کابل آنتن را با دست گرفته و با دقت و به آرامی بکشید و آن را از مسیر خود در لبه گوشی خارج کنید. کابل آنتن در مسیر خود بوسیله گیره هایی محکم شده است، هر جا که لازم شد با نوک اسپاتول، گیره ها را آزاد کنید.
  • اگر کابل فضای کافی برای کشیدن و خارج شدن از جایگاه خود ندارد، با استفاده از پیچ گوشتی چهارسو، پیچ های نگهدارنده برد اصلی را شل کنید طوریکه برد بتواند کمی شل و آزاد شود و بتوانید به طور کامل کابل آنتن را جدا کنید.
  • هنگام نصب مجدد، حواستان باشد پیچ های برد را سفت کنید.
  • هنگام نصب مجدد قطعات گوشی آیفون، اطمینان حاصل کنید که کابل آنتن در مسیر درست خود و زیر گوشه برد اصلی قرار می گیرد.
  • در هنگام نصب مججد، بعد از اینکه کابل آنتن را در مسیر و جایگاه خود قرار دادید، می توانید خشاب سیم کارت را مجدداً در جای خود قرار دهید.
  • در صورتی که هنگام جایگذاری مجدد خشاب سیم کارت، احساس می کنید که خشاب نسبت به جایگذاری مقاومت می کند، دقت کنید که کابل آنتن جلوی خشاب سیم کارت را نگرفته باشد.

مرحله 31- پیچ های نگهدارنده بلندگو به قاب پشت گوشی آیفون 6 اس پلاس را باز کنید

هر 6 پیچ نگهدارنده بلندگو به قاب پشت را باز کنید:

  • با استفاده از پیچ گوشتی چهارسو، دو پیچ 2.5 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره های قرمز رنگ مشخص شده است.
  • با استفاده از پیچ گوشتی چهارسو، دو پیچ 2.7 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره های نارنجی رنگ مشخص شده است.
  • با استفاده از پیچ گوشتی چهارسو، پیچ 1.5 میلی متری را باز کنید. جای این پیچ در تصویر مربوطه با دایره زرد رنگ مشخص شده است.
  • با استفاده از پیچ گوشتی چهارسو، پیچ 1.7 میلی متری را باز کنید. جای این پیچ در تصویر مربوطه با دایره سبز رنگ مشخص شده است.
  • با استفاده از پیچ گوشتی چهارسو، پیچ 2.6 میلی متری نگهدارنده بلندگو به لبه پایین قاب پشت را باز کنید. جای این پیچ در تصویر دوم با دایره آبی رنگ مشخص شده است.

مرحله 32- بلندگو را از روی گوشی آیفون 6 اس پلاس بردارید

  • نوک تخت اسپاتول را بین لبه طولی بلندگو و دیواره قاب گوشی آیفون 6s Plus قرار دهید.
  • به آرامی به سمت بالا اهرم کنید تا بلندگو در جایگاه خود شل شود.
  • وقتی که بلندگو شل شد، لبه آن را با دست گرفته بلند کنید و با دست دیگر کابل آنتن متصل به آن را جدا کنید.

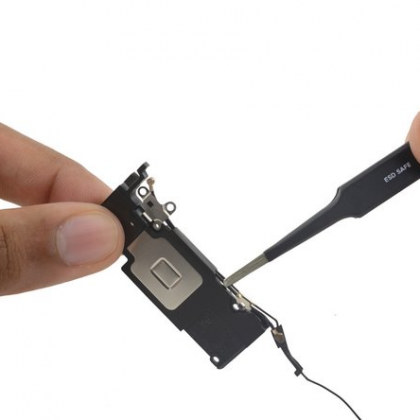

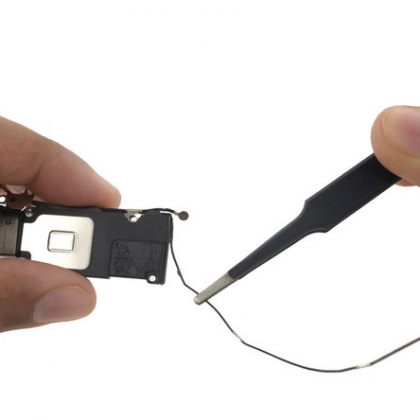

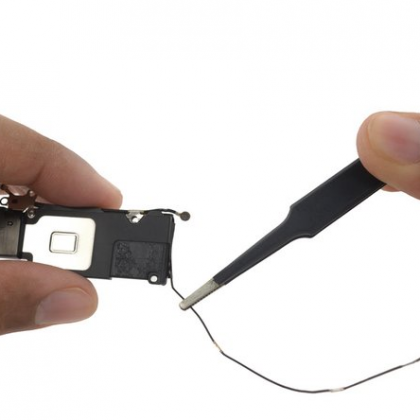

مرحله 33- کابل های آنتن وای فای دایورسیتی را از روی بلندگو جدا کنید

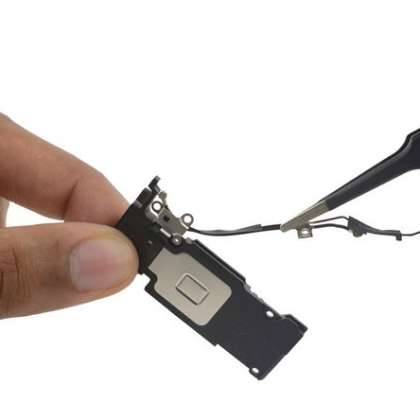

با استفاده از پنس سر صاف، کابل آنتن وای فای دایورسیتی را گرفته به آرامی بکشید تا از روی لبه بلندگو جدا شود.

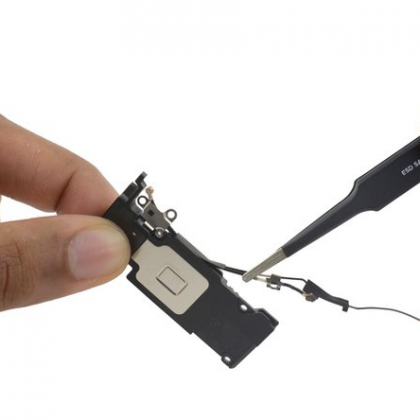

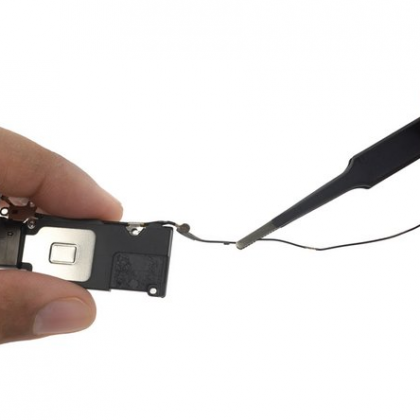

مرحله 34- کابل آنتن وای فای دایورسیتی را از لبه طولی بلندگو جدا کنید

عمل جدا کردن کابل ها آنتن وای فای دایورسیتی را ادامه دهید و با پنس سر صاف کابل را بکشید و از لبه طولی بلندگو به طور کامل جدا کنید.

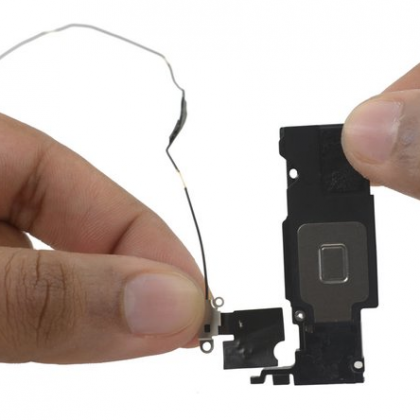

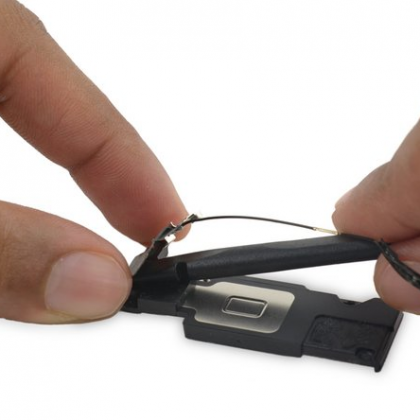

مرحله 35- آنتن وای فای دایوریسیتی را از بلندگو جدا کنید

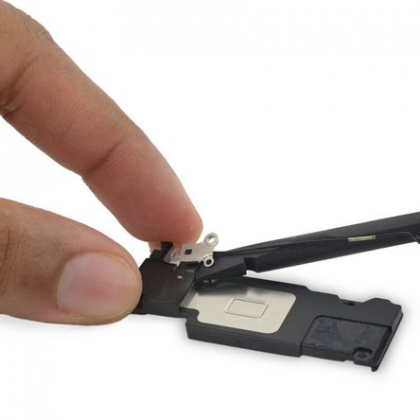

  • نوک تخت اسپاتول را زیر آنتن وای فای دایورسیتی قرار دهید و به آرامی به سمت بالا اهرم کنید تا از روی بلندگو جدا شود.
  • اکنون لبه آنتن را با دست گرفته از روی بلندگو بردارید.

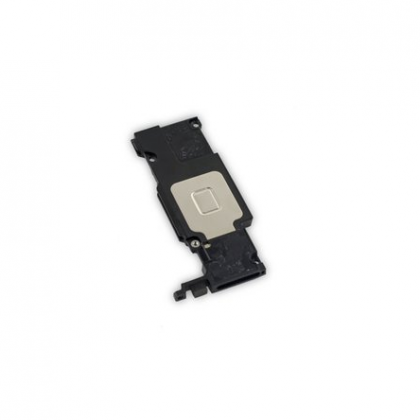

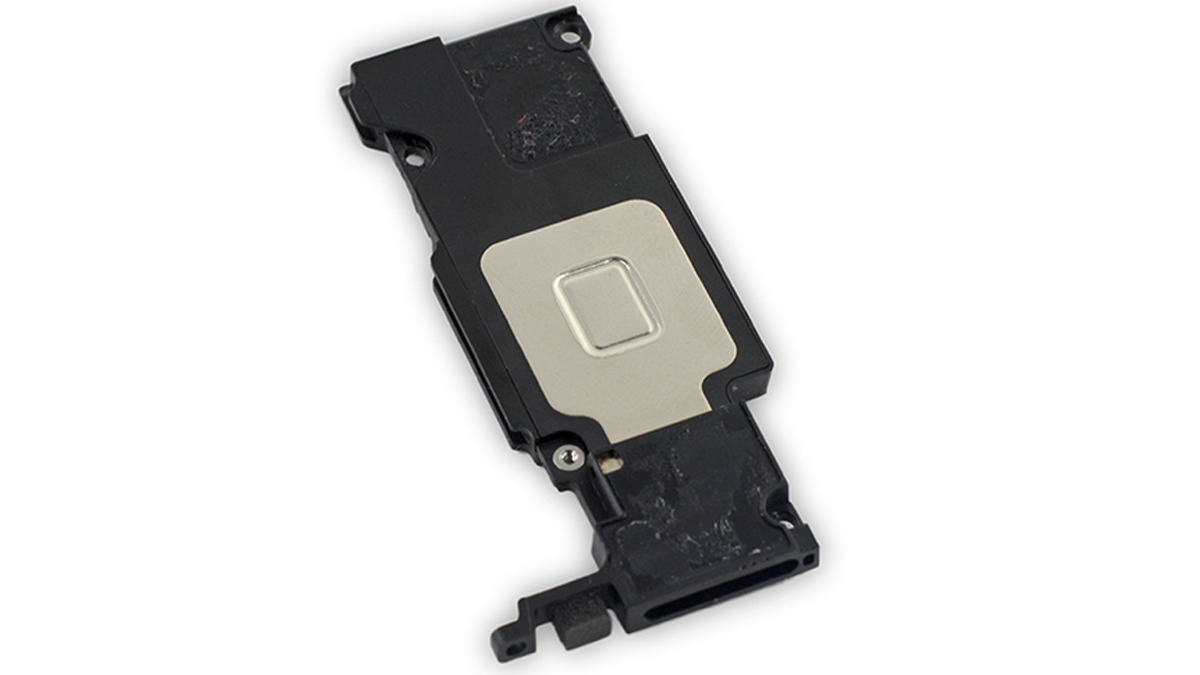

مرحله 36- بلندگو گوشی آیفون 6 اس پلاس را تعویض کنید

اکنون چیزی که باقیمانده است بلندگو است. قطعه بلندگوی جدید را برداشته و روی گوشی نصب کنید.

قطعات تعویضی جدید خود را با قطعات اصلی مقایسه کنید چک کنید قطعه ای از قلم نیفتاده باشد، قبل از نصب، جای چسب های قدیمی را تمیز کنید و سپس از چسب جدید استفاده کنید.

برای نصب و اتصال قطعات، مراحل بالا را از آخر به اول (برعکس) انجام دهید.

برای دفع زباله های الکترونیکی و قطعات معیوب از دستورالعمل مربوطه (R2) یا مشابه استفاده کنید.
