آموزش تعویض آنتن وای فای دایورسیتی آیفون 7

آموزش تعویض آنتن وای فای دایورسیتی آیفون 7

در iPhone 7 برای تقویت آنتن دهی وای فای و بهبود عملکرد آن از دو فلت وای فای استفاده شده است. فلت وای فای اصلی این گوشی روی فریم آیفون نصب شده و با آن یکپارچه شده است و فلت وای فای دیگر هم به کپسول گوشی چسبیده است که به این فلت اصطلاحاً فلت وای فای دایورسیتی (Wi-Fi diversity antenna) گفته می ‌شود.

اگر در آیفون 7 خود با مشکل آنتن دهی وای فای مواجه شدید و متصل شدن به شبکه های وای فای با دستگاه خود برایتان سخت شده است با تعویض فلت وای فای دایورسیتی این مشکل را برطرف کنید. برای تعویض فلت وای فای دایورسیتی لازم است محافظ اسپیکر گوشی را از آن جدا کنید.

در این دستورالعمل نحوه تعویض آنتن وای فای دایورسیتی در آیفون 7 شرح داده شده است. با تعویض این قطعه به حل مشکل برقراری ارتباط کمک کنید.

اگر حین عملیات تعویض با مشکل و یا مسئله ای روبرو شدید، با کارشناسان تعمیر ما در کوک موبایل تماس بگیرید تا راهنمایی و مشاوره های لازم را به صورت رایگان به شما ارائه نمایند.

مدت زمان انجام کار: 1 ساعت

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. پیچ گوشتی مخصوص باز کردن پیچ های t1 آیفون
  2. آی اُپنر
  3. کاپ مکش دستی
  4. اسپاتول
  5. کاردک یا قطعه مثلث شکل کوچک (6 کاردک)
  6. پیچ گوشتی سه گوش Y000
  7. پنس
  8. پیچ گوشی چهارسو #000

قطعات و مواد مصرفی مورد نیاز:

  1. آنتن وای فای دایورسیتی آیفون 7
  2. چسب مونتاژ صفحه نمایش آیفون 7

مرحله 1- پیچ های t1 را باز کنید.

  • قبل از اینکه شروع کنید، شارژ باتری اپل خود را به زیر 25% خالی کنید. باتری لیتیوم یون فول شارژ اگر به اشتباه و به صورت اتفاقی با اشیاء نوک تیز مثل پیچ گوشتی ها و یا پنس برخورد کند می تواند منجر به انفجار و یا خطرات بالقوه شود.
  • قبل از باز کردن گوشی، ابتدا آن را خاموش کنید.
  • در لبه پایین گوشی های آیفون دو پیچ t1 بلند 3.4 میلیمتری قرار دارد، با پیچ گوشتی مخصوص، آنها را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.
  • با باز شدن صفحه نمایش آیفون، واشرهای آب بندی و ویژگی ضد آب بودن دستگاه به خطر می افتد. قبل از اینکه به مرحله بعد بروید چند واشر آب بندی، آماده داشته باشید، و یا اگر گوشی را با همان واشرهای قبلی و یا بدون واشر آب بندی نصب و سرهم بندی کردید، حداقل مراقب باشید که آیفون دیگر در معرض آب قرار نگیرد.

مرحله 2- گوشی را باز کنید.

  • لبه پایین آیفون را حرارت دهید، حرارت باعث شل شدن چسب نگهدارنده نمایشگر می شود و باعث می شود که راحت تر باز شود.
  • برای حرارت دادن از سشوار صنعتی، هیتر استفاده کنید و یا آی اُپنر که از پیش گرم شده است را به مدت یک دقیقه روی لبه پایین قاب آیفون قرار دهید تا چسب ها شل شوند.

مرحله 3- کاپ مکش دستی را به لبه پایین گوشی متصل کنید

  • پس از اینکه لبه های قاب را حرارت دادید، کاپ مکش را روی لبه پایینی پنل جلو، درست بالای دکمه هوم قرار دهید.
  • اطمینان حاصل کنید که قسمتی از کاپ مکش با دکمه هوم همپوشانی نشده و روی دکمه هوم قرار نگرفته است. چرا که مانع از چسبیدن کامل کاپ مکش و ایجاد خلاء بین کاپ مکش و گلس جلو می شود.
  • در صورتیکه صفحه نمایش به شدت آسیب دیده و گلس آن در سطح گسترده ای خرد شده است، ابتدا روی آن را با نوارچسب پهن بپوشانید و سپس کاپ مکش را وصل کنید. همچنین بجای استفاده از کاپ مکش می توانید از چسب های نواری قوی استفاده کنید. اگر استفاده از نوار چسب مقدور نبود می توانید پس از چسباندن کاپ مکش روی پنل، دور تا دور کاپ را با چسب قطره ای بسیار قوی محکم بچسبانید.

مرحله 4- لبه زیرین را شل کنید.

  • دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.
  • نوک اسپاتول سر صاف را به اندازه چند میلی متر در شکاف ایجاد شده فرو کنید.
  • چسب آب بندی نگهدارنده صفحه نمایش بسیار محکم و قوی است؛ برای جدا کردن چسب ها و ایجاد شکاف اولیه به نیروی قابل توجهی نیاز است. اگر برای باز کردن شکاف با مشکل مواجه شدید و چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا لبه ها را کمی حرارت داده و سپس به آرامی کاپ مکش را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود و بتوانید نوک کاردک را لای آن قرار دهید.

مرحله 5- چسب لبه پایین آیفون را جدا کنید.

  • اسپاتول را در امتداد لبه پایین به سمت چپ گوشی بکشید.
  • اسپاتول را در عرض شکاف بین صفحه نمایش و قاب پشت به آرامی و با دقت بچرخانید تا شکاف باز تر شود.

مرحله 6- لبه چپ گوشی را شل کنید.

  • اسپاتول را اطراف گوشه و سپس در امتداد لبه چپ تا گوشه بالای گوشی، و به سمت دکمه های کنترل حجم صدا و دکمه سکوت، بکشید و چسب نگهدارنده صفحه نمایش در سمت چپ گوشی را جدا کنید.
  • سعی نکنید لبه بالای صفحه نمایش را از قاب پشت اهرم کنید، این قسمت با گیره های پلاستیکی نگه داشته شده است که در اثر فشار ممکن است بشکنند.

مرحله 7- چسب لبه راست گوشی را شل کنید.

  • اسپاتول را در لبه پایین آیفون سمت راست گوشی وارد کنید و این بار به سمت بالا و در امتداد لبه راست گوشی بکشید و چسب های سمت راست را نیز به طور کامل جدا کنید.
  • اسپاتول را در عرض شکاف بین صفحه نمایش و قاب پشت به آرامی و با دقت بچرخانید تا شکاف باز تر شود.
  • نوک اسپاتول را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در زیر آن آسیب وارد کند. نوک اسپاتول باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

مرحله 8- بررسی کنید ببینید چسب هر سه لبه آیفون شل شده اند.

  • به آرامی کاپ مکش را به سمت بالا بکشید و لبه پایین صفحه نمایش را بلند کنید.
  • هنگام بلند کردن صفحه نمایش مراقب باشید صفحه نمایش با زاویه بیش از 10 درجه بالا نیاید چرا که ممکن است کابل های منعطف در امتداد سمت راست گوشی که صفحه نمایش را به برد متصل می کند کشیده شوند و آسیب ببینند.

مرحله 9-کاپ مکش دستی را از روی گوشی بردارید.

برای جدا کردن کاپ مکش از روی پنل جلو، زبانه کوچک کاپ را با انگشت به یک طرف هل دهید و سپس به آرامی کاپ مکش را بردارید.

مرحله 10- چسب زیر صفحه نمایش در لبه فوقانی را جدا کنید.

  • نوک کاردک را زیر صفحه نمایش در امتداد لبه بالای گوشی بین قاب عقب و پنل جلو بکشید تا بقیه چسب های نگهدارنده صفحه نمایش نیز شل و جدا شوند.
  • مراقب باشید که به گیره های پلاستیکی در لبه بالای گوشی آسیب وارد نکنید.

مرحله 11- گیره های نگهدارنده صفحه نمایش به قاب پشت را باز کنید.

  • مجموعه صفحه نمایش را از لبه بالا گوشی به آرامی به سمت بالا بکشید تا گیره های نگهدارنده آن به قاب پشت جدا شوند.
  • گوشی را روی میز کار قرار دهید و با دست پنل جلو را گرفته به صورت کتابی از سمت چپ به راست باز کنید.
  • صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به لاجیک برد و به یکدیگر متصل هستند.
  • صفحه نمایش را بلند کنید و به به یک جسم محکم مثلاً خود جعبه گوشی اپل تکیه دهید.

مرحل 12- پیچ های براکت باتری و نمایشگر را باز کنید.

  • هر چهار پیچ نگهدارنده براکت پایینی کابل صفحه نمایش به لاجیک برد را باز کنید:
  • با استفاده از پیچ گوشتی چند سر، سه پیچ 1.2 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.
  • پیچ 2.4 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ نشان داده شده است.
  • در سراسر عملیات تعمیر، هر پیچی را که باز می کنید آن را در الگوی پیچ ها قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید. بستن پیچ ها در جای اشتباه می تواند باعث آسیب همیشگی به آیفون شود.

مرحله 13- براکت کابل پایینی صفحه نمایش را بردارید.

با استفاده از پنس، لبه براکت یا محافظ فلزی کانکتورهای باتری و نمایشگر را گرفته از جای خود بردارید.

مرحله 14- کانکتور باتری را اهرم کنید و از سوکتش روی لاجیک برد آزاد کنید.

  • نوک تخت اسپاتول را در سمت چپ کانکتور باتری قرار دهید و به آرامی به سمت بالا اهرم کنید و از سوکتش روی لاجیک برد خارج کنید.
  • کانکتور را کمی به سمت بیرون از لاجیک برد خم کنید تا در حین تعمیر از اتصال ناگهانی آن با این سوکت جلوگیری شود و به گوشی برق نرساند.

مرحله 15- کانکتور صفحه نمایش را اهرم کنید و از سوکتش آزاد کنید.

  • قبل از اینکه کابل ها را جدا کنید و یا مجدداً متصل کنید اطمینان حاصل نمایید که کانکتور باتری را قطع کرده اید.
  • با استفاده از نوک اسپاتول و یا ناخن، هر دو کانکتور صفحه نمایش پایینی را به سمت بالا اهرم کنید و از سوکتش روی برد خارج کنید.
  • برای نصب مجدد این مدل کانکتورها، ابتدا با دقت کانکتور را تراز کنید و از یک طرف فشار دهید تا با یک کلیک در جای خود قرار گیرد، سپس همین کار را برای طرف دیگر تکرار کنید. هرگز روی قسمت وسط کانکتور فشار وارد نکنید. اگر کانکتور به خوبی تراز نشده باشد و فشار داده شود، پین های آن خم شده و آسیب دائمی وارد می کند.
  • پس از اتصال مجدد کانکتورها، در صورتی که صفحه نمایش سفید داشتید و یا خطوط سفیدی روی صفحه نمایش مشاهده کردید و یا همچنین تاچ به خوبی کار نکرد و یا حداقل در برخی قسمت ها عمل نمی کند، سعی کنید کانکتورها را دوباره جدا کنیدو هر دو کابل ها را با دقت و به درستی در جای خود قرار دهید و انها را متصل کنید.

مرحله 16- پیچ براکت روی نگهدارنده مجموعه سنسور پنل جلو را باز کنید.

  • با پیچ گوشتی چندسر هر دو پیچ 1.3 میلی متری نگهدارنده براکت روی کانکتور مجموعه سنسور پنل جلو را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.
  • با استفاده از پنس، براکتی که از کانکتور مجموعه سنسور پنل جلو محافظت می کند را بردارید.

مرحله 17 – کانکتور مجموعه سنسور پنل جلو را جدا کنید.

نوک اسپاتول و یا ناخن را زیر کانکتور مجموعه سنسور پنل جلو قرار دهید، به سمت بالا اهرم کنید و کابل منعطف مجموعه سنسور پنل جلو را جدا کنید.

مرحله 18 – مجموعه صفحه نمایش را بردارید.

  • لبه های صفحه نمایش را با دست گرفته و مجموعه پنل جلو را بردارید.
  • هنگام نصب مجدد به چسب های آب بندی اطراف لبه های صفحه نمایش دقت کنید. اگر لازم باشد چسب های قدیمی را برداشته و به دور لبه های صفحه نمایش، چسب جدید اضافه کنید.

مرحله 19- پیچ های بارومتریک ونت را باز کنید.

با استفاده از پیچ گوشتی چهارسو، دو پیچ فیلیپسی 1.9 میلی متری نگهدارنده بارومتریک ونت به قاب پشت را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ مشخص شده است.

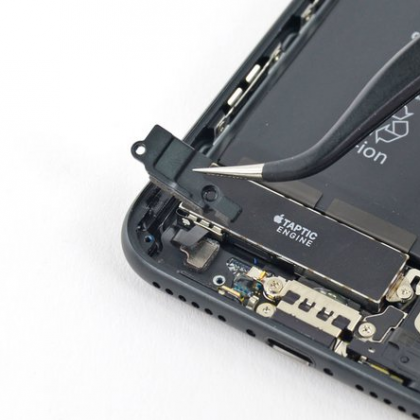

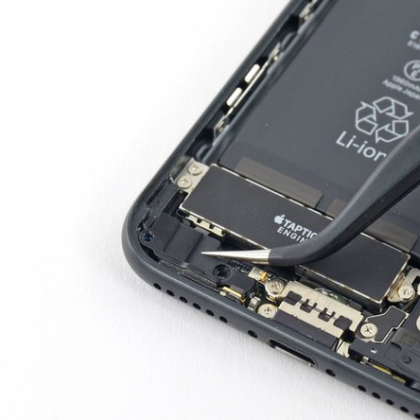

مرحله 20- دریچه هوا و یا بارومتریک ونت را بردارید.

با استفاده از پنس سر کج، لبه های دریچه هوا را گرفته و به آرامی از جای خود بردارید.

مرحله 21- کانکتور موتور تپتیک را جدا کنید.

نوک تخت اسپاتول را زیر کانکتور موتور تپتیک آیفون 7 قرار داده و به آرامی به سمت بالا اهرم کنید تا کانکتور از روی برد جدا شود.

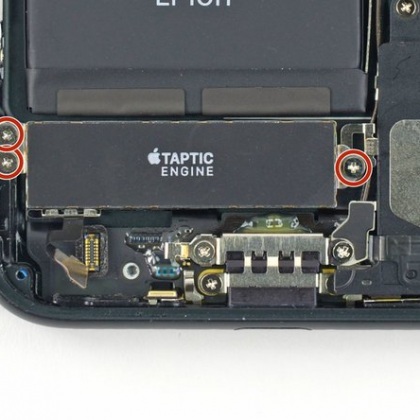

مرحله 22- پیچ های نگهدارنده موتور تپتیک را باز کنید.

با استفاده از پیچ گوشتی چهارسو، سه پیچ 1.6 میلی متری که موتور تپتیک را به قاب پشت متصل کرده است را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.

مرحله 23- موتور تپتیک را بردارید

با پنس سر صاف، گوشه موتور تپتیک را گرفته و ار روی پنل زیر دستگاه بردارید.

مرحله 24- پیچ نگهدارنده آنتن وای فای دایورسیتی به قاب پشت را باز کنید.

با استفاده از پیچ گوشتی چهارسو، پیچ 3.2 میلی متری نگهدارنده آنتن وای فای دایورسیتی به قاب پشت را باز کنیدن. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.

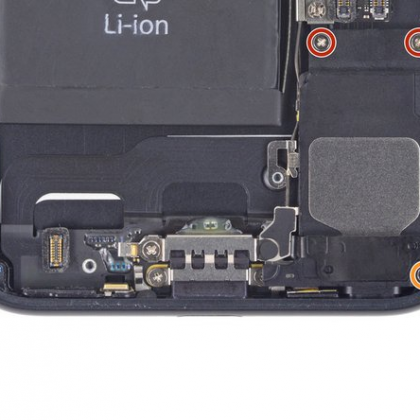

مرحله 25- پیچ های نگهدارنده براکت کسپول گوشی را باز کنید.

  • سه پیچ نگهدارنده براکت کپسول گوشی را باز کنید:
  • با استفاده از پیچ گوشتی چهارسو، دو پیچ 1.3 میلی متری را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ مشخص شده است.
  • با پیچ گوشتی چهارسو، پیچ 2.0 میلی متری را باز کنید. جای این پیچ در تصویر با دایره های قرمز رنگ مشخص شده است.

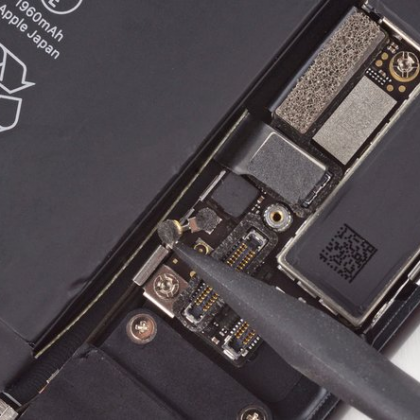

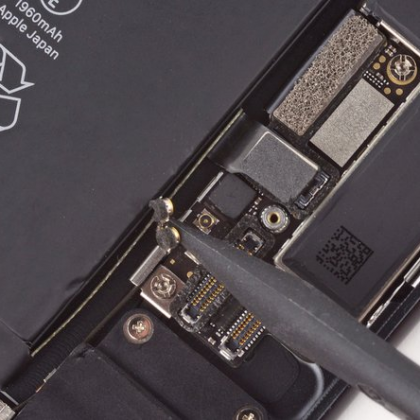

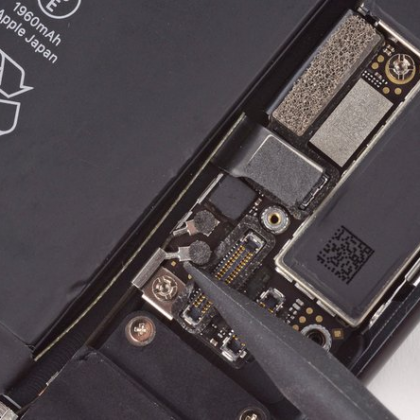

مرحله 26- کانکتورهای کابل آنتن را آزاد کنید.

نوک اسپاتول را زیر دو کاکنکتور کابل آنتن قرار دهید و به آرامی به سمت بالا اهرم کنید تا از سوکت شان از روی برد اصلی جدا شوند.

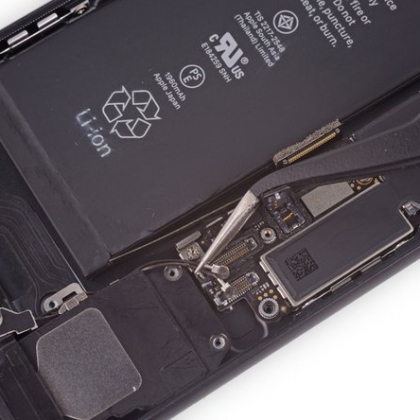

مرحله 27 -کابل های آنتن را خارج کنید.

با استفاده از پنس سر کج، کابل های آنتن را گرفته از مسیر براکت شان روی برد اصلی خارج کنید.

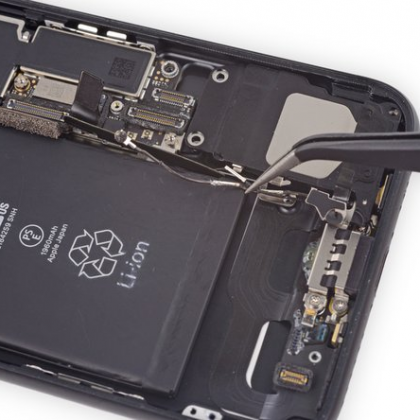

مرحله 28- کابل های آنتن را از روی بلندگو بردارید.

  • با استفاده از پنس سر کج، کابل های آنتن را گرفته از گیره روی بلندگو جدا کنید.
  • اطمینان حاصل نمایید که کابل را از قسمت نزدیک به گیره گرفته اید چرا ممکن است بر اثر کشش به کابل آسیب وارد شود و پاره شود.

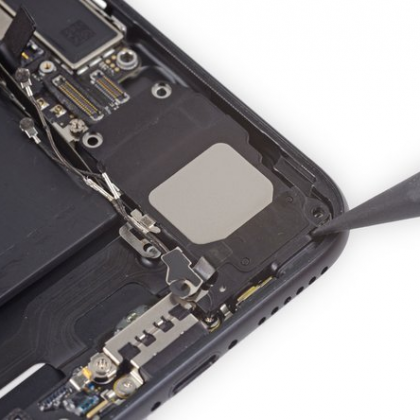

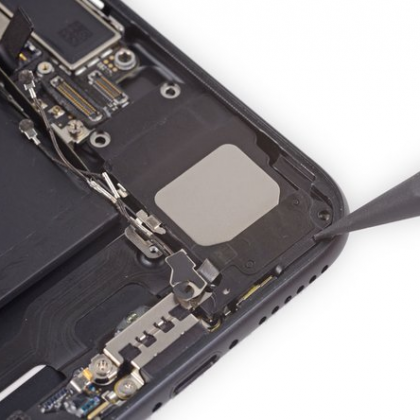

مرحله 29-مجموعه بلندگو را از جایگاه خود شل کنید.

نوک اسپاتول را زیر مجموعه بلندگو قرار دهید به سمت برد اصلی هل دهید و از جایگاه خود، روی قاب پشت شل کنید.

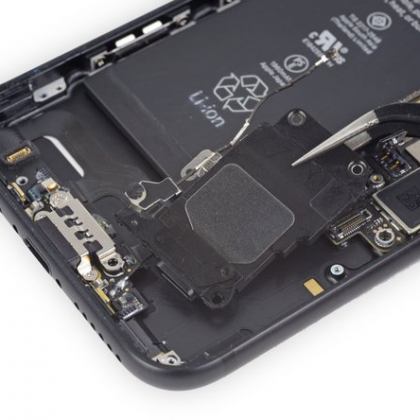

مرحله 30- بلندگو را از روی گوشی بردارید.

گوشه بلندگو را با پنس سر کج گرفته از روی قاب پشت بردارید.

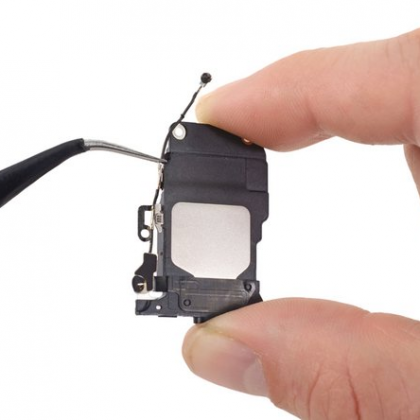

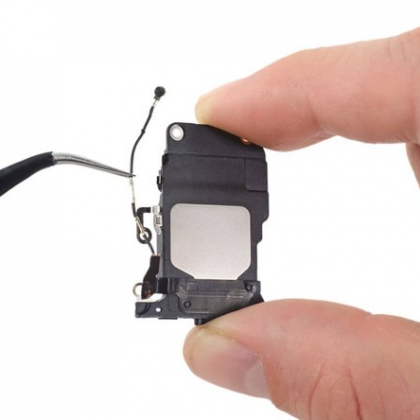

مرحله 31- آنتن وای فای را از روی بلندگو جدا کنید.

با استفاده از پنس سر کج، کابل آنتن را گرفته به آرامی بکشید و از گیره روی بلندگو آزاد کنید.

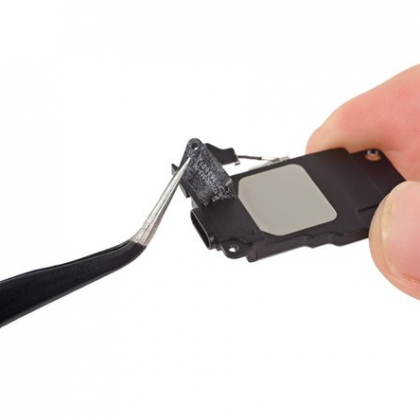

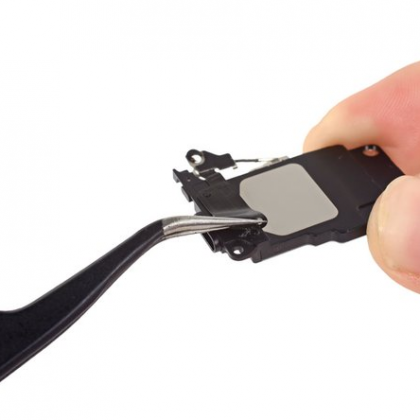

مرحله 32- زبانه نگه دارنده آنتن وای فای روی بلندگو را جدا کنید.

آنتن وای فای بوسیله یک زبانه چسبی مشکی رنگ روی بلندگو متصل شده است. مطابق با تصویر، با پنس سر کج، زبانه را گرفته و به آرامی از روی بلندگو جدا کنید.

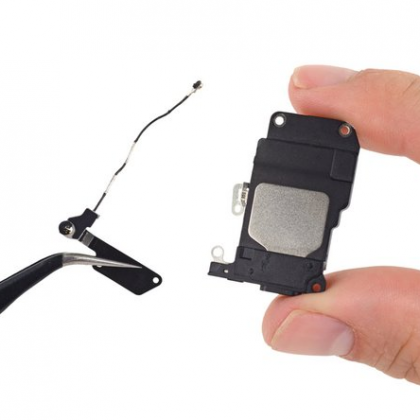

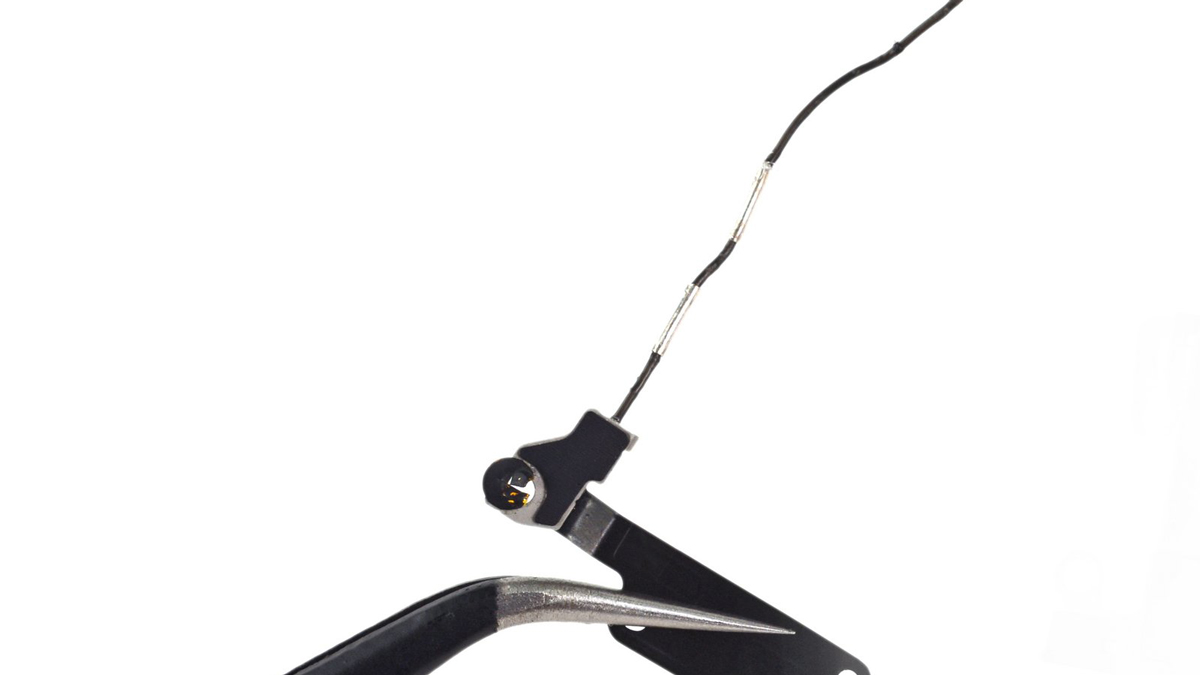

مرحله 33- آنتن وای فای دایورسیتی را بردارید.

  • با نوک پنس، لبه آنتن را گرفته از روی بلندگو بردارید.
  • برای نصب و اتصال قطعات گوشی اپل، مراحل بالا را به ترتیب از آخر به اول (برعکس) انجام دهید.
