آموزش تعویض سنسور اثر انگشت گوشی سامسونگ S9

• قبل از شروع، گوشی را خاموش کنید.
• از آی اپنر برای شل کردن چسب ز یر گلس پشت استفاده کنید. آی اپنر را گرم کنید و به مدت دو دقیقه روی لبه های قاب پشت قرار دهید. در طی این مرحله ممکن است لازم باشد چندین بار از این وسیله حرارتی استفاده کنید.
• بجای آی آپنر می توان از سشوار مو، هیتر و یا صفحات داغ استفاد کرد، به هر حال دقت کنید که گوشی را بیش از حد حرارت ندهید ، صفحه نمایش و باتری هر دو به حرارت بیش از حد حساس هستند و خراب می شوند.
• چسب گلکسی S9 بسیار قوی و محکم لاست. اگر نتوانستید با آی اُپنر چسب های بکار رفته در گوشی را شل کنید، می توانید همچنین از سشوار مو، هیتر و یا صفحه داغ استفاده کنید. البته مراقب باشید که گوشی موبایل سامسونگ تان بیش از حد حرارت داده نشود، چرا که صفحه نمایش اولد و باتری داخل این گوشی هر دو به حرارت حساس هستند و براحتی صدمه می بینند.

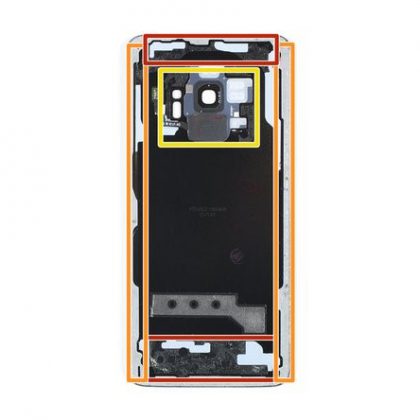

• در مراحل زیر، باید تمام چسب های نگهدارنده قاب پشت را جدا کنید.همانطورکه در این تصویر مشاهده می کنید چسب ها در داخل قاب پشت قرار گرفته اند.
• در ادامه باید چسب هایی که در این مناطق وجود دارند را برش دهید:
• در این قسمت ها بیشترین و ضخیم ترین چسب قرار گرفته است. در تصویر مربوطه با کادر قرمز رنگ مشخص شده است.
• در این قسمت ها کمترین و نازکترین چسب استفاده شده است. در تصویر مربوطه با کادر نارنجی رنگ مشخص شده است.
• از اهرم کردن و یا بریدن این منطقه جداً خودداری کنید، در این قسمت کابل منعطف سنسور اثرانگشت قرار دارد. این قسمت در تصویر مربوطه با کادر زرد رنگ مشخص شده است.

• اگر گلس عقب گوشی شکسته باشد، ممکن است که کاپ مکش روی آن نچسبد. سعی کنید گلس پشت را با استفاده از نوار چسب قوی بلند کنید و یا وقتی کاپ مکش را به گلس عقب زدید با چسب قوی آن را بچسبانید و با دقت عمل کنید.

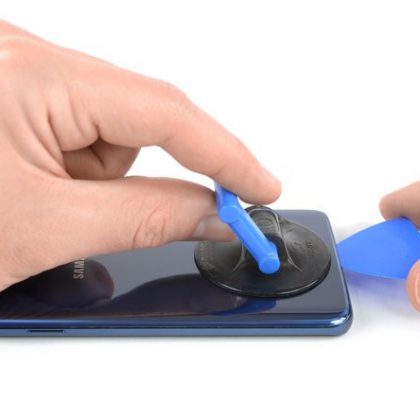

• کاپ مکش را را قاب پشت وصل کرده فشار دهید.

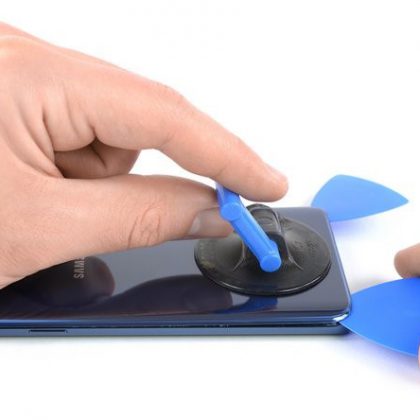

• کاپ مکش را بکشید و لبه پایین قاب پشت را بلند کنید و بین قاب پشت و فریم یک شکاف کوچک ایجاد کنید.
• کشیدن دستگیره کاپ مکش و ایجاد شکاف، مستلزم اعمال نیروی قابل توجه است، البته این کشیدن و اعمال نیرو باید به اندازه ای باشد که تنها یک شکاف کوچک بین قاب پشت و فریم ایجاد شود، و بتوان کاردک و یا ابزار شکافنده را وارد شکاف کرد. اگر برای همین مقدار ایجاد شکاف هم مشکل دارید و کار سخت شده است، چندین بار حرارت بدهید تا چسب ها شل شوند و دوباره امتحان کنید. توجه داشته باشید که چسب ها به سرعت سرد می شوند، بنابراین ممکن است حرارت دهی را تکرار کنید.
• کاردک را وارد شکاف کنید و به گوشه راست پایین گوشی بکشید و همانجا رها کنید.
• کاردک دوم را وارد کنید و به سمت گوشه چپ پایین گوشی موبایل بکشید.
• کاردک سوم را در پایین گوشی در وسط دو کاردک قبلی وارد کنید. این کاردک در حین برداشتن گلس پشت تا آخر باقی می ماند و مانع از چسبیدن دوباره چسب ها می شود.

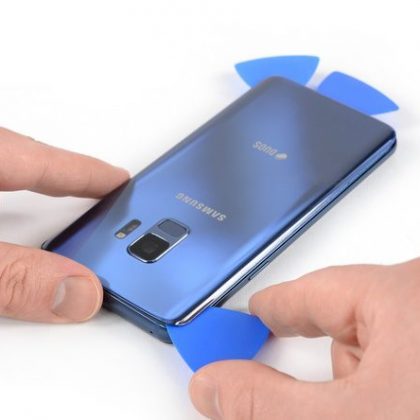

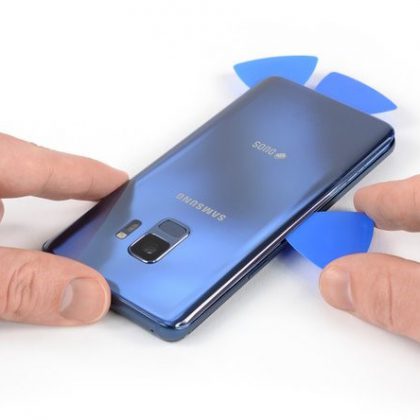

• نوک کاردک را از پایین گوشه چپ فرو کنید و در امتداد سمت چپ تا بالا بکشید تا تمام چسب ها جدا شوند.
• کاردک را حول گوشه بالا بکشید و همانجا رها کنید تا مانع از چسبیدن دوباره چسب ها به یکدیگر شوند.

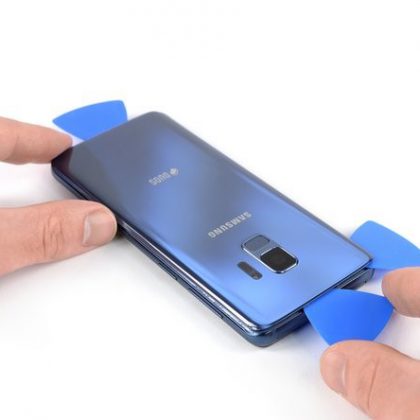

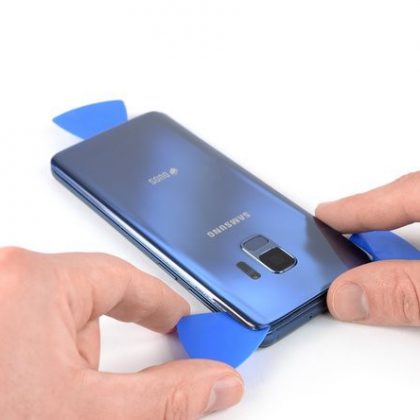

• کاردک بعدی را در گوشه راست پایین دستگاه فرو کنید و در امتداد لبه راست تا بالا بکشید و تمام چسب ها را جدا کنید.
• اگر برش چسب براحتی انجام نمی شود و رفته رفته سخت می شود، با استفاده از آی اُپنر دوباره حرارت دهید تا چسب ها شل شوند و مجدداً امتحان کنید. در طی فرایند جدا کردن چسب ها، قاب عقب تحت فشار قرار می گیرد بنابراین اگر چسب ها به خوبی شل نشده باشند ممکن است قاب عقب صدمه ببیند.
• کاردک بعدی را حول گوشه بالای دستگاه بکشید و بقیه چسب ها را نیز جدا کنید
• با اینکه چسب ها را جدا کردید اما گلس پشت هنوز به طور کامل جدا نشده است. کابل منعطف اسکنر اثرانگشت هنوز به مادربورد متصل است.

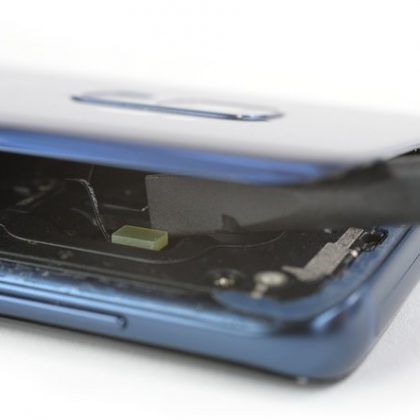

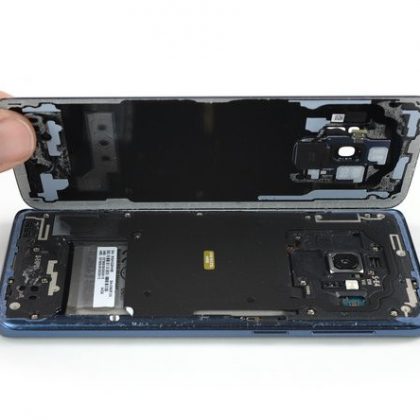

• با دقت، سمتی از گلس پشت که در آن دکمه تغییر حجم صدا واقع شده است را بلند کنید.

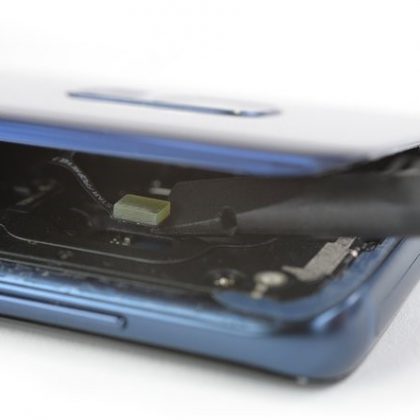

• با استفاده از لبه اسپاتول کابل منعطف سنسور اثرانگشت را اهرم کنید و از سوکتش جدا کنید.

•  پس از جدا کردن کابل منعطف سنسور اثر انگشت، گلس عقب را بردارید.
• هنگام نصب گوشی، با رعایت دستورالعمل مربوطه، چسب ها را تعویض کنیدو گلس پشت را مجدداً نصب کنید.
• در صورتی که قصد تعویض گلس عقب گوشی خود را دارد، با پیروی از دستورالعمل مربوطه، دور قاب دوربین عقب شامل اثرانگشت را روی گلس عقب جدید انتقال داده و گلس را نصب کنید.

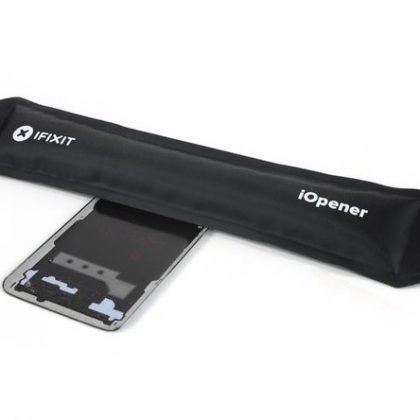

• آی اُپنر که از قبل حرارت داده شده است را به مدت حداقل 2 دقیقه روی کاور لنز دوربین عقب قرار دهید تا چسب های زیر آن شل شوند.
• نوار چسب زیر قاب دوربین عقب خیلی سخت و محکم است. اگر برای شل کردن این چسب، آی اُپنر در اختیار نداشتید می توانید از سشوار مو، سشوار صنعتی و یا صفحه داغ استفاده کنید. البته مراقب باشید که گوشی نباید بیش از حد حرارت ببیند.

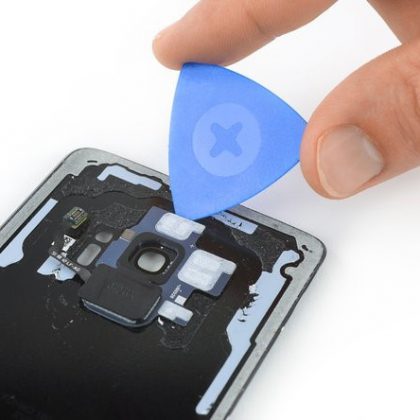

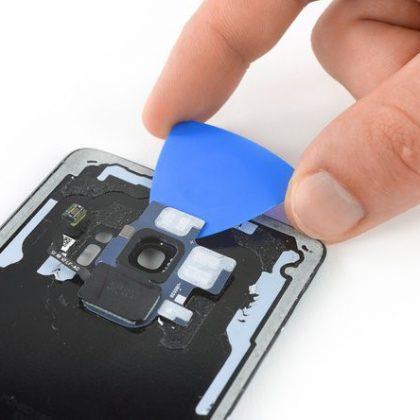

• کاردک را بین لبه بالای کاور لنز دوربین و گلس عقب قرار دهید و بکشید.
• اگر وارد کردن نوک کاردک بین لبه بالای کاور لنز دوربین و گلس عقب برایتان مشکل است، ابتدا سعی کنید با لبه کارت بازی، چسب ها را برش دهید و سپس نوک کاردک را فرو کنید.
• با استفاده از کاردک چسب زیر قسمت بالایی قاب دوربین را برش دهید.

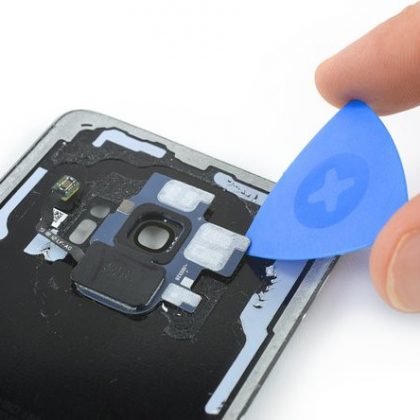

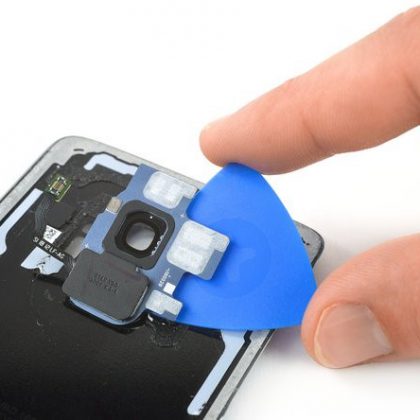

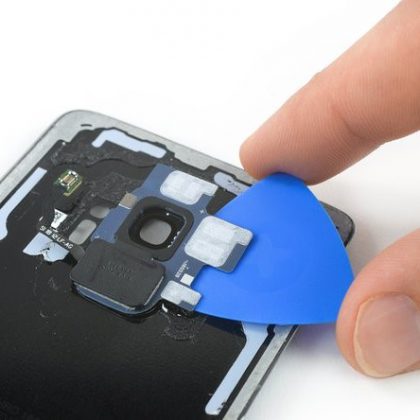

• نوک کاردک را زیر سمت راست قاب دوربین عقب فرو کنید.
• کاردک را در امتداد قاب بکشید تا چسب ها برش داده شوند.
• لبه کاردک را کمی بپیچانید تا قاب دوربین عقب به اضافه سنسور اثر انگشت به سمت بالا اهرم شود.

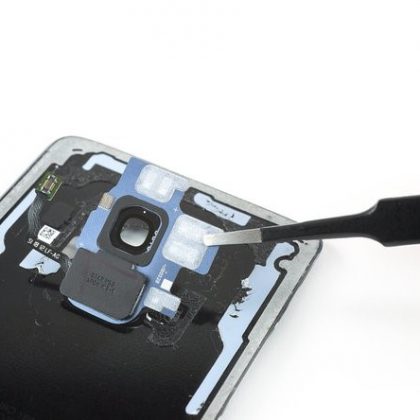

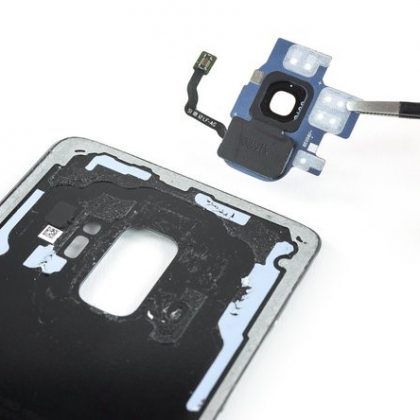

• با استفاده از پنس گوشه قاب دوربین عقب شامل سنسور اثرانگشت را گرفته، بلند کنید.
• اگر قصد دارید از چسب جدید استفاده کنید، ابتدا با نوک پنس با دقت تمام بقایای چسب قدیمی را از دور قاب بردارید و سپس منطقه چسب کاری شده را با الکل ایزوپروپیل و پنبه بدون پرز تمیز کنید.
• برای کاربرد چسب جدید زیر قاب دوربین عقب و گلس پشت از دستورالعمل کلی مربوط به چسب کاری گلکسی های سری S پیروی کنید.پس از اتمام عملیات تعمیرات موبایل و تعویض قطعه، میز کار خود را تمیز کنید، قطعه تعویضی جدید خود را با قطعه اصلی مقایسه کنید، دقت کنید هنگام نصب، قطعه ای از قلم نیفتاده باشد، قبل از نصب جای چسب های قدیمی را تمیز کنید و سپس از چسب جدید استفاده کنید.

بهترین روش برای محکم کردن صفحه نمایش جدید روی فریم، استفاده از یک نوار چسب دو طرفه مخصوص این گوشی است. برای این کار، ابتدا نوار چسب را به پشت صفحه نمایش بچسبانید، سپس با دقت، کابل صفحه نمیاش را از طریق فریم عبور دهید. صفحه نمایش را تراز کنید و در جای خود قرار داده، فشار دهید

برای نصب و اتصال قطعات، تمام مراحل بالا را با دقت از آخر به اول ( به صورت برعکس) انجام دهید.در صورت امکان، قبل از نصب و کاربرد چسب جدید و آب بندی گوشی، دستگاه خود را روشن کنید و عملکرد آن را تست و بررسی نمایید.همچنین زباله های الکترونیکی و قطعات معیوب را مطابق با دستورالعمل های مربوط به دفع زباله ای الکترونیکی (R2) یا مشابه دفع کنید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی سامسونگ s9 گرفته شده است.
