آموزش تعویض مادربرد سامسونگ گلکسی S8

• توصیه می کنیم قبل از انجام عملیات ماکروویو را تمیز کنید، چرا که هر گونه آشغال و یا مواد خارجی چسبناک ممکن است به بدنه آی اُپنر بچسبد.
• آی اُپنر را در وسط ماکروویو قرار دهید.
• در مایکروویوهای که صفحه چرخنده دارند، اطمینان حاصل کنید که صفحه براحتی و آزادانه می چرخد. اگر آی اُپنر به بدنه گیر کند و بچسبد ممکن است بیش از حد داغ شود و بسوزد.

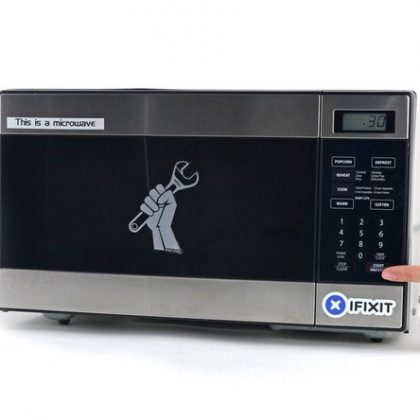

• آی اُپنر را به مدت 30 ثانیه حرارت دهید.
• در طول عملیات تعمیر، طبیعی است که گرمای آی¬اُپنر از دست برود و سرد شود، هر وقت لازم شد آی اُپنر را داخل مایکروویو قرار دهید و دوباره گرم کنید.
• مراقب باشید که آی اُپنر را بیش از حد گرم نکنید تا حین استفاده باعث صدمه به گوشی و باتری نشود.
• هرگز آی اُپنر داغ را روی باتری ورم کرده قرار ندهید چرا که ممکن است منجر به ترکیدن و انفجار شود.
• پس از بیرون آوردن از ماکروویو، با لمس قسمت وسط آی اُپنر، اگر احساس کردید که بیش از حد گرم است کمی صبر کنید تا کمی از حرارت آن کاسته شود، سپس از آن استفاده کنید و وقتی خیلی سرد شد مجدداً آن را گرم کنید. یک آی اُپنر گرم شده باید تا 10 دقیقه گرم بماند.

• آی اُپنر را از ماکروویو بیرون بیاورید. در دو طرف آی اُپنر، زبانه وجود دارد که آنها گرم نمی شوند، از یک طرف آن بگیرید و مراقب باشید که قسمت وسط ان را لمس نکنید.
• آی اُپنر بسیار داغ است، پس هنگام برداشتن و کار کردن با آن مراقب پوست دست خود باشید. در صورت لازم از دستگیره و یا پارچه ضخیم استفاده کنید.

• باز کردن گوشی خاصیت ضدآب بودن گوشی شما را به خطر می اندازد. قبل از اینکه قاب پشت را باز کنید یا چسب مونتاژ جدید تهیه کنید و یا اگر قاب را بدون چسب جدید مونتاژ کردید مراقب باشید که گوشی آب نخورد.
• آی اُپنر را گرم کنید و آن را به مدت 2 دقیقه در لبه راست گوشی قرار دهید تا چسب های زیر آن شل شود.
• برای اینکه گوشی به اندازه کافی حرارت ببیند و چسب ها به خوبی شل شوند، شاید لازم باشد که عملیات حرارت دهی را چندین بار تکرار کنید.
• اگر آی اُپنر در اختیار ندارید می توانید از سشوار مو، سشوار صنعتی و یا صفحه داغ استفاده کنید اما مراقب باشید که گوشی بیش از حد حرارت نبیند و داغ نکند. برای جلوگیری از حرارت دیدن بیش از حد، دستورالعمل استفاده از آی اُپنر را دنبال کنید.
• همانطور که منتظر می مانید تا چسب ها شل و قاب قابل جدا شدن شود، بیکار نمایند و راحل بعدی را مطالعه کنید تا از مراحل عملیات، ایده کلی داشته باشید.

• در مراحل زیر، باید تمام چسب های نگهدارنده قاب پشت را جدا کنید.

همانطورکه در این تصویر مشاهده می کنید چسب ها در داخل قاب پشت قرار گرفته اند.

• در ادامه الگوی اهرم کردن از بیرون از گوشی را مشاهده کنید و چسب هایی که در این مناطق وجود دارند را برش دهید:
• در این قسمت ها بیشترین و ضخیم ترین چسب قرار گرفته است. در تصویر مربوطه با کادر قرمز رنگ مشخص شده است.
• در این قسمت ها کمترین و نازکترین چسب استفاده شده است. در تصویر مربوطه با کادر نارنجی رنگ مشخص شده است.
• از اهرم کردن و یا بریدن این منطقه جداً خودداری کنید، در این قسمت کابل منعطف سنسور اثرانگشت قرار دارد. در تصویر این قسمت با کادر زرد رنگ مشخص شده است.

• پنل پشت را لمس کنید و وقتی که احساس کردید به اندازه کافی گرم شده است، کاپ مکش دستی را نزدیک به لبه گرم شده گوشی بچسبانید، در حالیکه مراقب باشید که کاپ روی لبه خمیده قرار نگرفته است.
• کاپ مکش به خوبی روی قسمت خمیده گلس قرار نمی گیرد و نمی چسبد.
• اگر گلس عقب گوشی شکسته باشد، ممکن است که کاپ مکش روی آن نچسبد. سعی کنید گلس پشت را با استفاده از نوار چسب قوی بلند کنید و یا وقتی کاپ مکش را به گلس عقب زدید با چسب قوی آن را بچسبانید و با دقت عمل کنید.
• کاپ مکش را بکشید و اسپاتول یا نوک کاردک را زیر گلس پشت فرو کنید و آن را در لبه سمت راست قاب پشت گوشی به صورت رفت و برگشت حرکت دهید تا لاستیک های آب بندی این قسمت کاملاً از بین بروند.
• برای ساده تر شدن حرکت اسپاتول یا پیک در لبه سمت راست قاب گوشی می توانید همزمان با حرکت دادن این قطعه، ساکشن کاپ را هم به سمت بالا بکشید.
• کشیدن دستگیره کاپ مکش و ایجاد شکاف، مستلزم اعمال نیروی قابل توجه است، البته این کشیدن و اعمال نیرو باید به اندازه ای باشد که تنها یک شکاف کوچک بین قاب پشت و فریم ایجاد شود، و بتوان کاردک و یا ابزار شکافنده را وارد شکاف کرد. اگر برای همین مقدار ایجاد شکاف هم مشکل دارید و کار سخت شده است، چندین بار حرارت بدهید تا چسب ها شل شوند و دوباره امتحان کنید. توجه داشته باشید که چسب ها به سرعت سرد می شوند، بنابراین ممکن است حرارت دهی را تکرار کنید.

وقتی که نوک اسپاتول و یا نوک کاردک را وارد گلس کردید، بار دیگر آی‌اوپنر را داغ کنید و برای مدت زمان 1 دقیقه روی لبه های سمت چپ، زیرین و فوقانی قاب پشت گوشی قرار دهید تا خاصیت چسبندگی لاستیک های آب بندی این قسمت های نیز ضعیف شود.

• نوک کاردک یا تیغه اسپاتول را در لبه گوشی قرار دهید و از بالا به پایین بکشید تا چسب ها جدا شود.
• به آرامی ابزار را بالا و پایین کنید تا درز قاب باز شود. اگر چسب ها به سختی جدا می شوند، دوباره حرارت دهید و از آی¬اُپنر را دوباره روی لبه قاب گوشی قرار دهید.
• یک کاردک در قسمت جدا شده قرار دهید تا چسب ها دوباره به هم نچسبند.

• عملیات حرارت دهی و روش قبلی برش دادن چسب ها را تکرار کنید و چسب سه لبه باقی مانده گوشی را جدا کنید.
• همانطور که اسپاتول را از لبه سمت چپ به پایین می کشید و چسب ها را جدا می کنید یک کاردک در قسمت وسط قرار دهید و همانجا رها کنید تا مانع از چسبیدن دوباره چسب ها شود.
• لبه های بالا و پایین نیز البته با دقت و حوصله بیشتر جدا کنید و دوباره بین درزها کاردک قرار دهید تا مانع از چسبیدن دوباره شوند.

• به آرامی لبه سمت راست قاب پشت را به صورت کتابی بلند کنید.
• هرگز سعی نکنید به یک باره قاب پشت را از بدنه جدا کنید، چرا که قاب با بدنه بوسیله کابل منعطف سنسور اثرانگشت به هم متصل هستند.
• کابل سنسور اثرانگشت، گوشی را به گلس پشت در نزدیکی دوربین اصلی متصل می کند. این کابل بسیار کوتاه است و باید قبل از برداشتن قاب پشت، جدا شود.
• همانطور که گلس را بر می دارید، اطمینان حاصل کنید که کابل نارنجی با کانکتور آبی رنگ جدا شده اند.
• با نوک کاردک هر گونه باقیمانده چسب را جدا و تمیز کنید و گوشی را به آرامی باز کنید.
• اگر به نظر می رسد کابل سنسور اثرانگشت گیر کرده و جدا نمی شود، قاب پشت را به یک باره بلند نکنید. قبل از اقدام به هر کاری با نوک اسپاتول کانکتور آن را جدا کنید.
• برای اتصال مجدد کانکتور کابل سنسور اثرانگشت، قاب پشت که کابل به آن متصل شده است را به سمت بدنه گوشی زاویه بدهید و نزدیک کنید، کابل منعطف را به سمت سوکتش تراز کرده و با نوک تخت اسپاتول کانکتور را به آرامی از بالا به پایین فشار داده، کانکتور را به سوکتش متصل کنید.
• گلس را از گوشی موبایل سامسونگ بردارید.

برای نصب قاب پشت جدید:

• با استفاده از نوک پنس هر گونه بقایای چسب را از شاسی و لبه های گوشی تمیز کنید. مناطقی از گوشی که چسب بیشتری در آن استفاده شده است را با الکل ایزوپروپیل با غلظت بالا (حداقل 90 درصد) و یک پارچه غیر پنبه ای تمیزکاری کنید و سطح آن را برای استفاده چسب جدید آماده کنید.
• چسب پشت گلس جدید را جدا کنید و با دقت آن را به صورت تراز روی یک لبه شاسی گوشی قرار دهید و به آهستگی و محکم فشار دهید تا گلس روی گوشی بیفتد و بچسبد.
• برای نصب مجدد قاب پشت قدیمی و یا نصب قاب پشت بدون چسب های از پیش نصب شده از دستورالعمل های مربوطه پیروی کنید.
• قبل از نصب قاب پشت جدید و محکم کردن چسب ها اطمینان حاصل کنید که گوشی روشن می شود و به خوبی کار می کند.
• در صورت دلخواه می توانید قاب پشت قدیمی را بدون چسب های تعویضی جدید نصب کنید. بدین منظور هر گونه تکه های چسب را برداشته و تمیزکاری کنید و سطح آن را یکنواخت کنید و قاب پشت را روی شاسی قرار دهید. پس از نصب، قاب پشت را حرارت دهید و کمی به قاب فشار وارد کنید تا محکم در جای خود قرار بگیرد. فقط یادتان باشید که از پس این گوشی دیگر خاصیت و قابلیت ضد آب بودن مثل روز اول خود را ندارد، اما چسب قدیمی هنوز قدرت و انسجام خود را حفظ می کند.
• ممکن است لازم شود دور قاب دوربین پشت را به یک قاب جدید گوشی خود انتقال دهید. برای این کار از دستورالعمل تعویض قاب دوربین پشت پیروی کنید.

با استفاده از پیچ گوشتی چهارسو #00، یازده پیچ 3.5 میلی متری را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.

با استفاده از نوک تخت اسپاتول، آنتن NFC و مجموعه کویل شارژ را شل کنید و با انگشت لبه ی آن را گرفته از جای خود بردارید.

با استفاده از پیچ گوشتی چهارسو، سه پیچ 3.7 میلی متری که کپسول زنگ گوشی را در جای خود نگه داشته است را باز کنید.

بعد از اینکه پیچ ها را باز کردید، لبه کپسول زنگ گوشی موبایل را با انگشت گرفته و به آرامی از جای خود بردارید.

• سوزن اجکتور سیم کارت را به داخل سوارخ کوچک در لبه فوقانی در سمت چپ فرو کنید.
• سوزن را فشار دهید تا خشاب سیم کارت آزاد شود و بیرون بزند.
• خشاب سیم کارت را با انگشت گرفته و از گوشی بیرون بکشید.
• هنگام جایگذاری مجدد سیم کارت، اطمینان حاصل کنید که جهت سیم کارت روی خشاب برای ورود به داخل گوشی درست است.

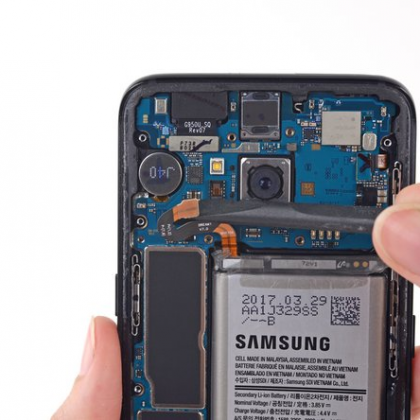

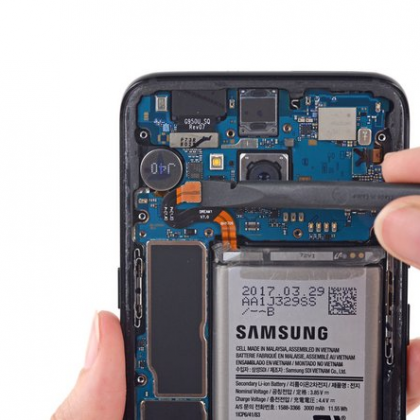

نوک اسپاتول سر تخت را زیر کانکتور باتری قرار دهید و به آرامی به سمت بالا اهرم کنید تا از سوکتش آزاد شود.

در مراحل زیر و ادامه این دستورالعمل نحوه برداشتن باتری توضیح داده نشده است، و نیازی هم به برداشتن باتری نیست، تنها کافی است کانکتور باتری را از سوکتش جدا کنید.

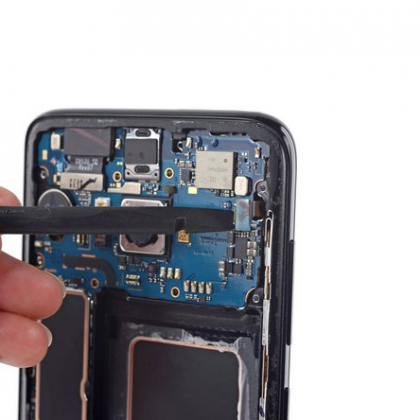

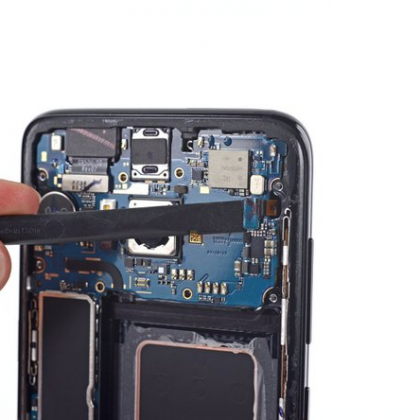

نوک تخت اسپاتول را زیر کانکتور مجموعه سنسورها قرار دهید، به آرامی به سمت بالا اهرم کنید و کانکتور را از سوکتش آزاد کنید.

نوک اسپاتول سر تخت را زیر کانکتور دوربین سلفی قرار دهید به آرامی و به سمت بالا اهرم کنید تا از سوکتش خارج شود.

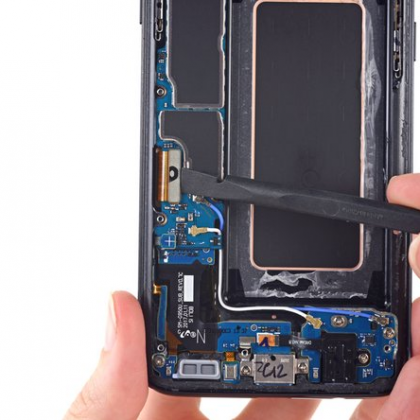

نوک اسپاتول سر تخت را زیر کانکتور صفحه نمایش و دیجیتایزر قرار دهید به آرامی به سمت بالا اهرم کنید تا از سوکتش آزاد شود.

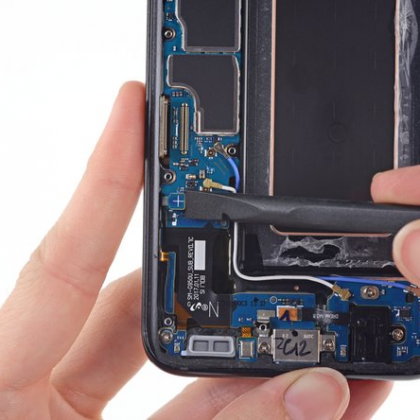

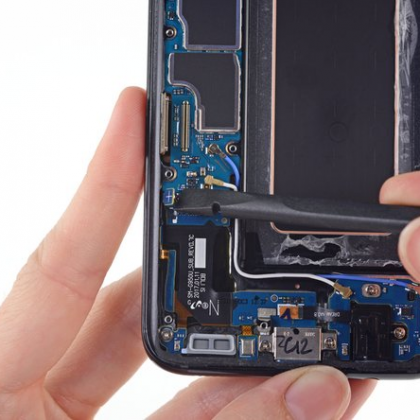

با استفاده از اسپاتول نوک تیز، کانکتور هر دو کابل آنتن که برد اصلی را به برد ثانویه متصل می کند را جدا کنید. نوک اسپاتول را زیر کابل ها قرار دهید به آرامی به سمت بالا اهرم کنید تا از سوکتش خارج شود.

اسپاتول سر تخت را زیر کانکتور کابل آنتن که برد اصلی را به برد ثانویه متصل می کند قرار دهید به آرامی به سمت بالا اهرم کنید تا از سوکتش خارج شود.

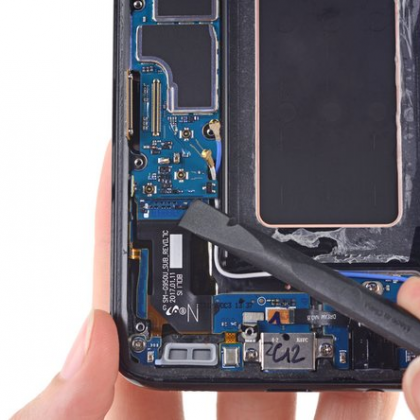

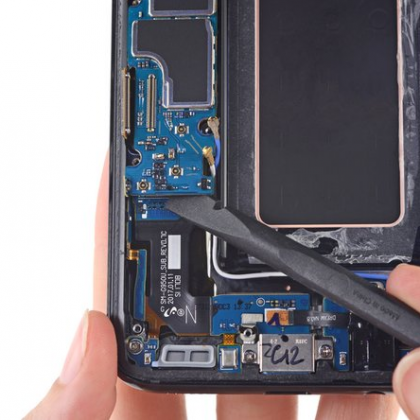

اسپاتول نوک تخت را زیر کانکتور مادربرد قرار دهید به آرامی به سمت بالا اهرم کنید تا از برد ثانویه جدا شود.

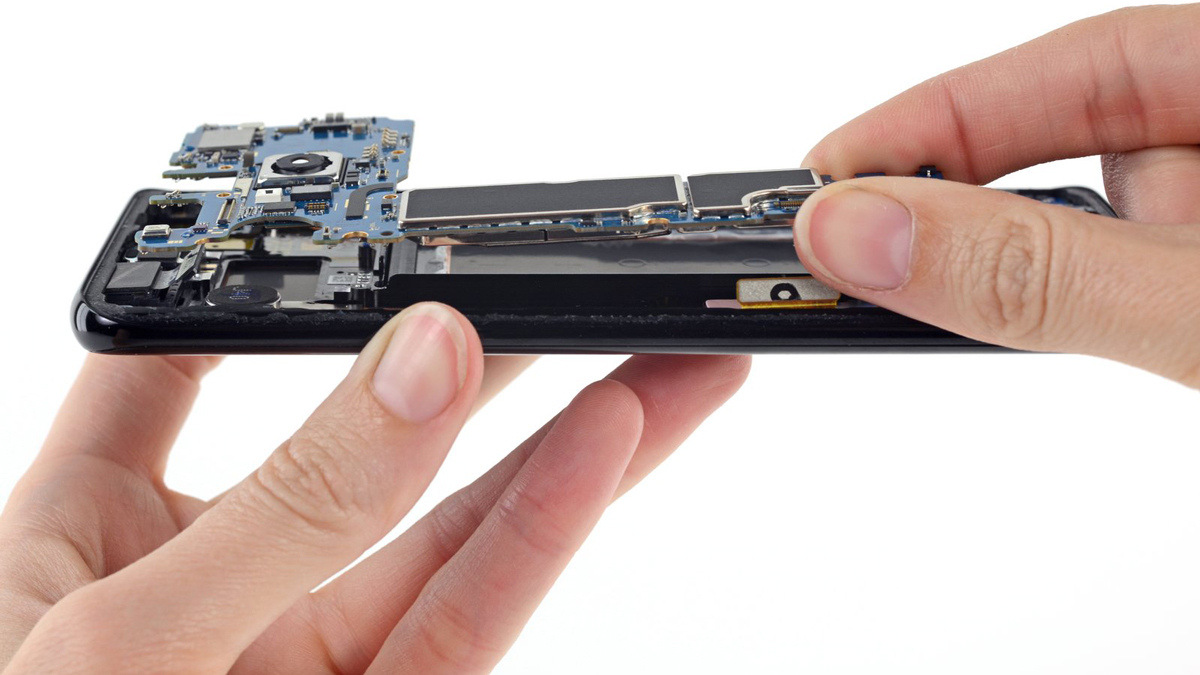

لبه مادربرد را با دست گرفته و با دقت از روی گوشی بردارید.

در صورتی که باتری را از روی گوشی جدا نکرده اید، مراقب باشید که به کانکتور باتری ضربه نزنید و یا اتصالی نکند.

بعد از بکار بردن چسب جدید، برای نصب قطعات گوشی موبایل سامسونگ این دستگاه تمام مراحل بالا را از آخر به اول انجام دهید.
