آموزش تعویض دوربین جلو و کابل سنسور آیفون 8 پلاس

• قبل از اینکه شروع کنید، شارژ باتری آیفون خود را به زیر 25% خالی کنید. باتری لیتیوم یون فول شارژ اگر به اشتباه و به صورت اتفاقی با اشیاء نوک تیز مثل پیچ گوشتی ها و یا پنس برخورد کند می تواند منجر به انفجار و یا خطرات بالقوه شود.
• قبل از باز کردن گوشی، ابتدا آن را خاموش کنید.
• در لبه پایین گوشی های آیفون دو پیچ t1 بلند 3.5 میلیمتری قرار دارد، با پیچ گوشتی مخصوص، آنها را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.
• با باز شدن صفحه نمایش آیفون، واشرهای آب بندی و ویژگی ضد آب بودن دستگاه به خطر می افتد. قبل از اینکه به مرحله بعد بروید چند واشر آب بندی، آماده داشته باشید، و یا اگر گوشی را با همان واشرهای قبلی و یا بدون واشر آب بندی نصب و سرهم بندی کردید، حداقل مراقب باشید که آیفون دیگر در معرض آب قرار نگیرد.

• لبه پایین آیفون را حرارت دهید، حرارت باعث شل شدن چسب نگهدارنده نمایشگر می شود و باعث می شود که راحت تر باز شود.
• برای حرارت دادن از سشوار صنعتی، هیتر استفاده کنید و یا آی¬اُپنر که از پیش گرم شده است را به مدت 90 ثانیه روی لبه پایین قاب آیفون قرار دهید تا چسب ها شل شوند.

پس از اینکه لبه های قاب را حرارت دادید، کاپ مکش را روی لبه پایینی پنل جلو، درست بالای دکمه هوم قرار دهید.

اطمینان حاصل کنید که قسمتی از کاپ مکش با دکمه هوم همپوشانی نشده و روی دکمه هوم قرار نگرفته است. چرا که مانع از چسبیدن کامل کاپ مکش و ایجاد خلاء بین کاپ مکش و گلس جلو می شود.

• دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.
• کاردک و یا هر ابزار نازک دیکری را برداشته و نوک آن را به اندازه چند میلی متر در شکاف ایجاد شده فرو کنید.

چسب آب بندی نگهدارنده صفحه نمایش بسیار محکم و قوی است؛ برای جدا کردن چسب ها و ایجاد شکاف اولیه به نیروی قابل توجهی نیاز است. اگر برای باز کردن شکاف با مشکل مواجه شدید و چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا لبه ها را کمی حرارت داده و سپس به آرامی کاپ مکش را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود و بتوانید نوک کاردک را لای آن قرار دهید.

• کاردک را اطراف گوشه و سپس در امتداد لبه چپ تا گوشه بالای گوشی، و به سمت دکمه های کنترل حجم صدا و دکمه سکوت، بکشید و چسب نگهدارنده صفحه نمایش در سمت چپ گوشی را جدا کنید.
• وقتی به نزدیکی لبه بالا، سمت چپ گوشی رسیدید، کاردک را همانجا رها کنید.

• کاردک را دوباره در لبه پایین آیفون سمت راست گوشی وارد کنید و این بار به سمت بالا و در امتداد لبه راست گوشی بکشید و چسب های سمت راست را نیز به طور کامل جدا کنید.
• نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به انواع قطعات داخلی و یا کابل های منعطف در سمت چپ آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

به آرامی کاپ مکش را به سمت بالا بکشید و لبه پایین صفحه نمایش را بلند کنید.

هنگام بلند کردن صفحه نمایش مراقب باشید صفحه نمایش با زاویه بیش از 15 درجه بالا نیاید چرا که ممکن است کابل های منعطف متصل به صفحه نمایش کشیده و آسیب ببینند.

با انگشت زائده کوچک روی کاپ مکش را بکشید و کاپ را از پنل جلو جدا کنید.

نوک کاردک را زیر صفحه نمایش در امتداد لبه بالای گوشی بکشید تا بقیه چسب ها نیز شل و جدا شوند.

مجموعه صفحه نمایش را به آرامی به سمت پایین بکشید (به دور از لبه بالایی گوشی) تا گیره های نگهدارنده آن به قاب پشت جدا شوند.

• آیفون را روی میز کار قرار دهید لبه سمت چپ پنل جلوی آیفون را با دست گرفته و به طور کتابی از روی قاب پشت گوشی باز کنید.
• صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به لاجیک بورد و به یکدیگر متصل هستند.
• صفحه نمایش را که بلند کردید به یک جسم محکم مثلاً جعبه خود گوشی تکیه دهید.

• هر چهار پیچ نگهدارنده براکت پایینی کابل صفحه نمایش به لاجیک بورد را باز کنید. طول پیچ ها در زیر آورده شده است:
• با استفاده از پیچ گوشتی چند سر، دو پیچ 1.3 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.
• پیچ 1.4 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ نشان داده شده است.
• پیچ 2.7 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره زرد رنگ نشان داده شده است

در سراسر عملیات تعمیر، هر پیچی را که باز می کنید آن را در الگوی پیچ ها قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید. بستن پیچ ها در جای اشتباه می تواند باعث آسیب همیشگی به آیفون شود.

با نوک پنس لبه های براکت کاب لصفحه نمایش پایینی را گرفته آن را بردارید.

• با استفاده نوک تخت اسپاتول، کانکتور باتری را به سمت بالا اهرم کنید و از سوکتش روی لاجیک بورد خارج کنید.
• کانکتور را کمی به سمت بیرون از لاجیک بورد خم کنید تا در حین تعمیر از اتصال ناگهانی آن با سوکت جلوگیری شود و گوشی روشن نشود.

با استفاده از نوک اسپاتول و یا ناخن، کانکتور صفحه نمایش پایینی اصلی را به سمت بالا اهرم کنید و از سوکتش خارج کنید.

برای نصب مجدد این مدل کانکتورها، ابتدا با دقت کانکتور را تراز کنید و از یک طرف فشار دهید تا با یک کلیک در جای خود قرار گیرد، سپس همین کار را برای طرف دیگر تکرارکنید. هرگز روی قسمت وسط کانکتور فشار وارد نکنید. اگر کانکتور به خوبی تراز نشده باشد و فشار داده شود، پین های آن خم شده و آسیب دائمی وارد می کند.

با استفاده از اسپاتول و یا ناخن، کانکتور کابل صفحه نمایش پایینی ثانویه را جدا کنید.این کانکتور نیز مستقیماً پشت کانکتوری قرار گرفته است که در مرحله قبلی جدا کردید. نوک اسپاتول را زیر این کانکتور قرار دهید به سمت بالا اهرم کنید و از سوکتش خارج کنید.

با پیچ گوشتی چندسر دو پیچ نگهدارنده براکت روی کانکتور مجموعه سنسور پنل جلو را باز کنید.

• پیچ 1.0 میلی متری را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.
• پیچ 1.2 میلی متری را باز کنید. جای این پیچ درتصویر با دایره نارنجی رنگ مشخص شده است.

با استفاده از پنس، براکتی که از کانکتور مجموعه سنسور پنل چلو محافظت می کند را بردارید.

نوک اسپاتول و یا ناخن را زیر کانکتور مجموعه سنسور پنل جلو قرار دهید، به سمت بالا اهرم کنید و کابل منعطف مجموعه سنسور پنل جلو را جدا کنید.

لبه های صفحه نمایش را با دست گرفته و مجموعه پنل جلو را بردارید.

هنگام نصب مجدد به چسب های آب بندی اطراف لبه های صفحه نمایش دقت کنید. اگر لازم باشد چسب های قدیمی را برداشته و به دور لبه های صفحه نمایش، چسب جدید اضافه کنید.

•  هر 5 پیچ نگهدارنده براکت بلندگو را باز کنید.
• با استفاده از پیچ گوشتی چند سر، پیچ 1.8 میلی متری را باز کنید. جای این پیچ در تصویر مربوطه با دایره قرمز رنگ مشخص شده است.
• با پیچ گوشتی چهارسو، پیچ 2.3 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ مشخص شده است.
• با پیچ گوشتی چهارسو، پیچ 2.4 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره زرد رنگ مشخص شده است.
• با پیچ گوشتی چهارسو، پیچ 2.8 میلی متری را باز کنید. جای این پیچ در تصویر مربوطه با دایره سبز رنگ نشان داده شده است.

با استفاده از پنس، لبه براکت را گرفته، از جای خود بردارید.

• با استفاده از نوک تخت اسپاتول، دوربین جلو را اهرم کنید و از جای خودش جدا کنید.
• به آرامی کابل منعطف دوربین را به یک طرف کنار بزنید تا از زیر بلندگو دور شود.

با استفاده از پنس، کپسول گوشی را بردارید.

به آرامی کابل دوربین فلت متصل شده به دوربین را به سمت لبه پایین آیفون تا کنید طوریکه به قطعات زیرین دسترسی پیدا کنید و بتوانید روی آنها کار کنید.

با استفاده از سشوار مو، سشوار صنعتی و یا آی¬اُپنر که از قبل گرم شده است، به مدت حداقل یک دقیقه قسمت بالایی و جلوی صفحه نمایش را حرارت دهید تا چسب نگهدارنده سنسورها شل شود.

سنسورها که در مراحل زیر با آنها سر و کار خواهیم داشت و باید برداشته شوند، بسیار ترد و شکننده هستند. برای افزایش شانس برداشتن آنها بدون هیچ گونه آسیب و صدمه، در صورت نیاز عمل حرارت دادن را چندین مرتبه تکرار کنید. به طوریکه از شل شدن کافی چسب ها و برداشتن راحت سنسورها مطئمن شوید. به روش دیگر برای شل کردن چسب های زیر سنسورها می توانید از الکل ایزوپروپیل استفاده کنید، قبل از اینکه سنسورها را اهرم کنید، دو قطره از این الکل را آن اضافه کنید و بگذارید تا به زیر سنسورها نفوذ کنند، کمی بعد که چسب ها کاملاً شل شدند، سنسورها را اهرم کنید.

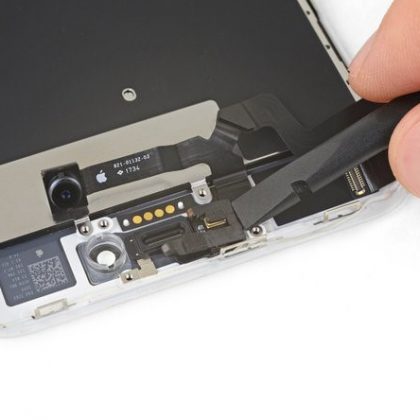

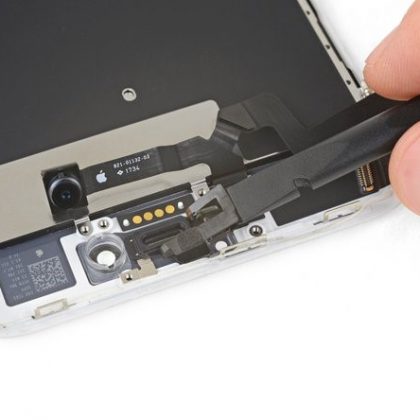

نوک تخت اسپاتول را زیر کابل منعطف سنسور نور محیطی قرار دهید، به آرامی بلند کنید تا این سنسور از جای خود اهرم شود و از سوکتش جدا شود.

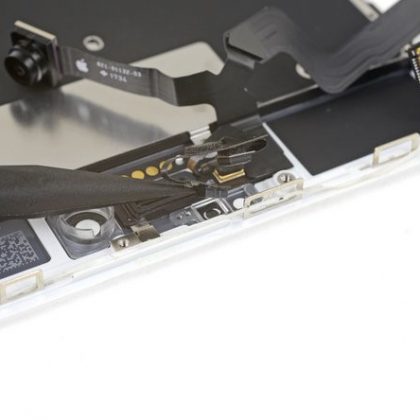

نوک تخت اسپاتول را زیر کابل منعطف سنسور مجاورتی قرار دهید، به آرامی بلند کنید تا این سنسور از جای خود اهرم شود و از سوکتش جدا شود.

• لبه تیز ابزار قاب باز کن را در زیر کابل منعطف مجموعه دوربین در سمت مقابل دوربین جلو وارد کنید.
• در صورت نیاز از آی اُپنر و یا سشوار مو استفاده کنید و قسمت بالایی صفحه نمایش را حرارت دهید تا چسب نگهدارنده این کابل منعطف شل شود.
• به آرامی ابزار قاب باز کن را به سمت بالا اهرم کنید تا لبه کبال منعطف از پشت صفحه نمایش جدا شود.

• نوک اسپاتول را زیر همان بخشی از کابل منعطف که در مرحله قبلی از جای خود جدا کردید، وارد کنید.
• ادامه دهید و با فشار دادن نوک اسپاتول زیر ردیف کنتاکت های گرد طلایی رنگ بلندگو، بقیه کابل منعطف را جدا کنید.

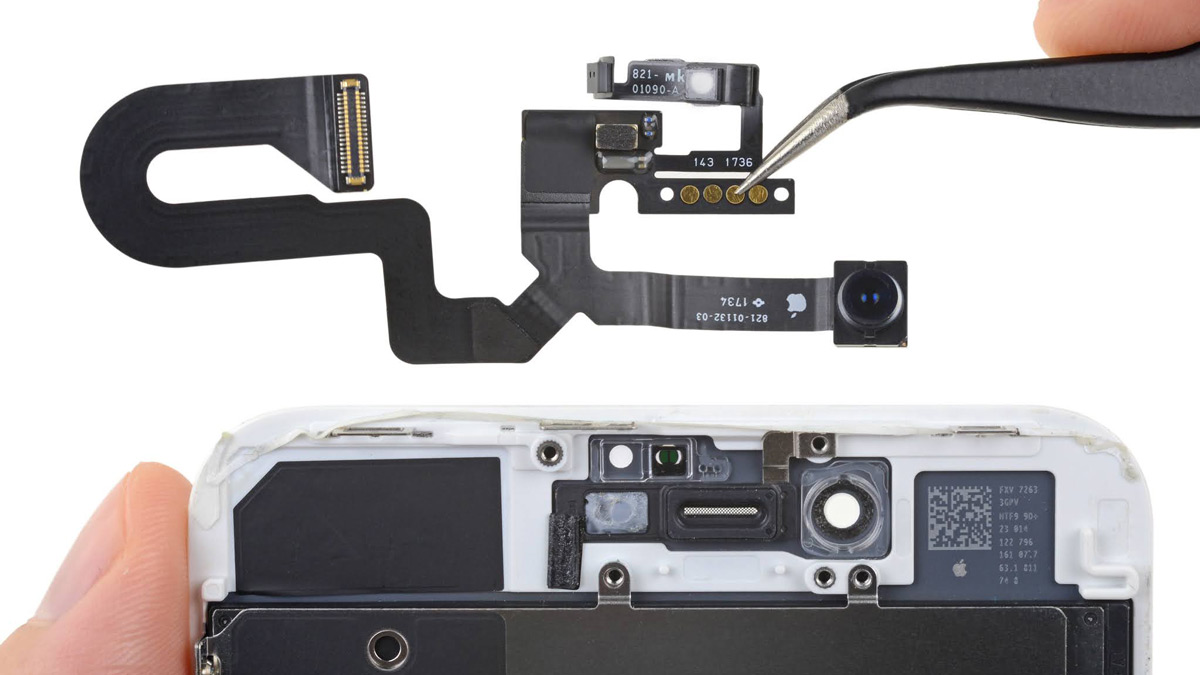

• با استفاده از پنس، دوربین جلو و مجموعه کابل سنسور را بردارید.
• یک قطعه نوار چسب دو طرفه مشکی عایق بین صفحه نمایش و سه ردیف کنتاکت های مسی در پشت دوربین و یا کابل سنسور انداخته شده است. جای این چسب در تصویر مربوطه با کادر قرمز رنگ مشخص شده است. این چسب ممکن است به صفحه نمایش چسبیده شود و یا با برداشتن کابل، بلند شود.

هنگام نصب مجدد، اطمینان حاصل کنید که این نوار چسب در جای خود قرار دارد و یا روی کنتاکت ها در پشت کابل، یک قطعه نوار چسب مناسب مثل نوار چسب Kapton بیندازید.

قطعات تعویضی جدید خود را با قطعات اصلی مقایسه کنید – چک کنید قطعه ای از قلم نیفتاده باشد، قبل از نصب جای چسب های قدیمی را تمیز کنید و سپس از چسب جدید استفاده کنید.

برای نصب و اتصال قطعات، مراحل بالا را از آخر به اول (برعکس) انجام دهید.

برای دفع زباله های الکترونیکی و قطعات معیوب از دستورالعمل مربوطه (R2) یا مشابه استفاده کنید.
