آموزش تعویض فلت سنسور آیفون 11

هشدار: قبل از شروع به کار، شارژ شارژ باتری فعلی را به زیر 25% تخلیه کنید. باتری های لیتیوم یون که شارژ بالایی داشته باشد در صورتی که پانچ شوند و یا با جسم نوک تیز فلزی به آن ضربه وارد شود به احتمال زیاد منفجر می شود و منجر به آتش سوزی می شود

• قبل از شروع عملیات تعویض باتری، دستگاه را خاموش کنید.

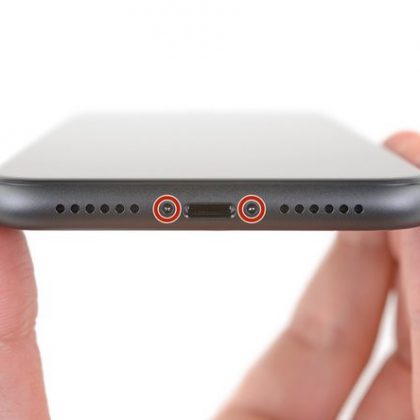

• دو پیچ t1 بلند 6.7 میلیمتری در لبه پایین قاب آیفون وجود دارند، با پیچ گوشتی مخصوص، آنها را باز کنید.
• باز شدن آیفون، خاصیت ضد آب بودنش را به خطر می اندازد. قبل از رفتن به مرحله بعدی، واشرهای آب بندی که زیر کلگی پیچ ها قرار دارند را تعویض کنید و یا حداقل مراقب باشید که موبایل آیفون در معرض آب قرار نگیرد.
• درست زیر کلگی هر پیچ t1، دو واشر لاستیکی مشکی رنگ قرار دارد. شرایط این واشرها را بررسی کنید تا حداکثر حفاظت در برابر گرد و خاک و مایعات صورت گیرد و یا حداقل هنگام نصب دوباره، پیچ ها را تعویض کنید.

• لبه پایین آیفون را حرارت دهید، حرارت باعث شل شدن چسب زیر نمایشگر می شود و باعث می شود که راحت تر باز شود.
• برای حرارت دادن از سشوار صنعتی، هیتر استفاده کنید و یا آی¬اُپنر که از پیش گرم شده است را به مدت یک دقیقه روی لبه پایین قاب آیفون قرار دهید تا چسب ها شل شوند.

• نکته: دو مرحله بعدی نحوه استفاده از iSclack (قاب باز کن) را شرح می دهد. قاب باز کن وسیله ای است که اکثر تعمیرکاران برای باز کردن قاب از ان استفاده می کنند. اگر شما از این وسیله استفاده نمی کنید و یا تمایلی به استفاده از آن ندارید، دو مرحله بعدی را کنار بگذارید و از روش دیگری که در ادامه شرح خواهیم داد استفاده کنید.
• قطعه پلاستیکی که در وسط قاب کش قرار دارد برای نزدیک کردن دو کاپ مکش به یکدیگر و اتصال محکم قاب به قاب کش استفاده می شود، در گوشی های بزرگتر، مثل این آیفون به این قطعه نیازی نیست.

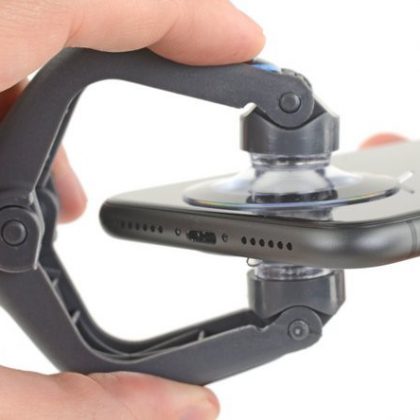

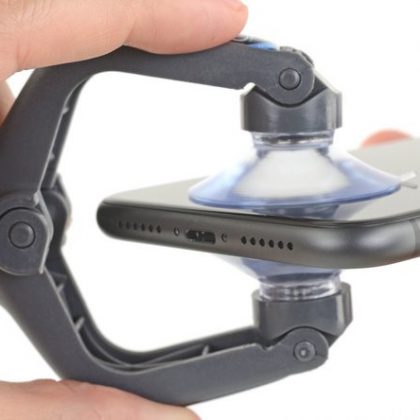

• کاپ های مکش وسیله قاب کش را در نزدیکی لبه پایین آیفون قرار دهید، یکی از کاپ ها را روی پنل جلو و دیگری را روی پنل عقب بیندازید.
• هر دو کاپ مکش را فشار دهید تا محکم به بدنه بچسبند.

نکته: اگر گلس جلو و یا قاب پشت دچار شکستگی شدید و وسیع است، یک لایه چسب پهن برداشته و روی سطح شکستگی بیندازید و سپس کاپ ها را روی سطح چسب شده قرار دهید بچسبانید. معمولاً در جعبه ابزار قاب کش، چسب پهن گذاشته شده است.

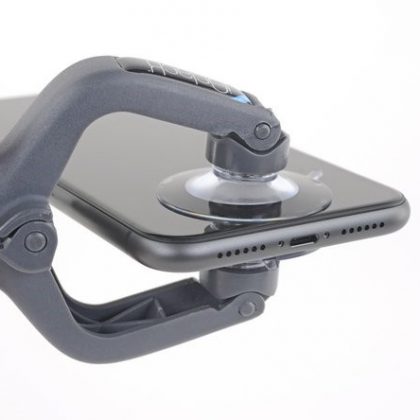

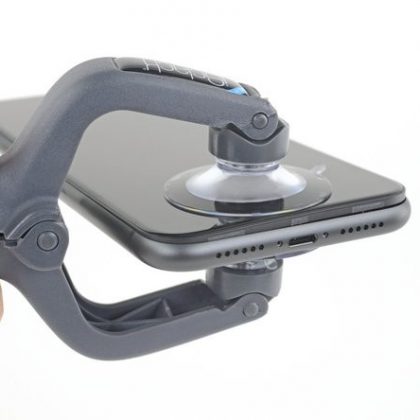

• گوشی خود را محکم بگیرید و دستگیره های قاب کش را کمی فشار داده به هم نزدیک کنید تا صفحه نمایش از قاب عقب به آرامی جدا شود. نکته: سعی نکنید صفحه را به طور کامل جدا کنید، همین که شکاف کوچکی در لبه پایین ایجاد شود کافی است.

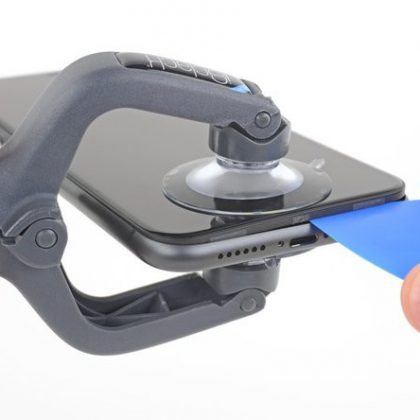

• کاردک یا ابزار کوچک مثلث شکل را برداشته و نوک آن را در داخل شکاف ایجاد شده زیر صفحه نمایش قرار دهید.
• از دو مرحله بعدی عبور کنید.

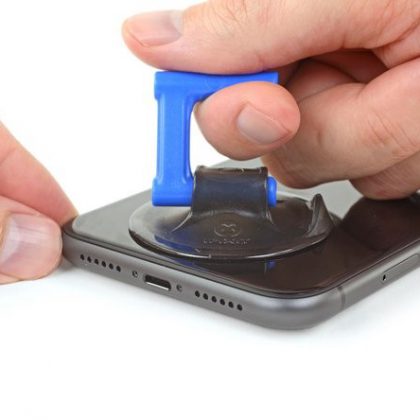

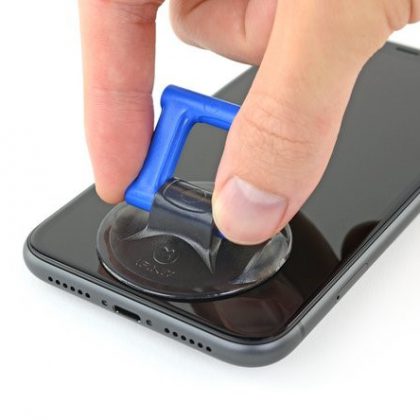

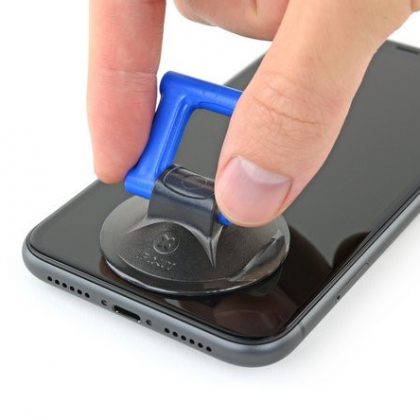

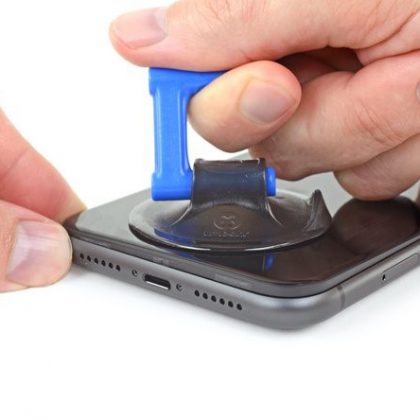

اگر بجای iSlack از یک کاپ مکش دستی (Single Suction) استفاده می کنید. پس از اینکه لبه های قاب را حرارت دادید، کاپ مکش را روی لبه پایینی صفحه قرار دهید، طوریکه که روی گلس چروک نیفتد.

نکته: اگر گلس جلو و یا قاب پشت دچار شکستگی شدید و وسیع است، یک لایه چسب پهن برداشته و روی سطح شکستگی بیندازید و سپس کاپ را روی سطح چسب شده قرار دهید، این کار هم باعث می شود که کاپ مکش بهتر بچسبد و هم اینکه در هنگام باز کردن قاب، گلس یکجا بلند می شود. اگر چسب پهن موجود نبود می توانید به لبه کاپ مکش چسب مایع قوی بزنید و کاپ را به صفحه بچسبانید.

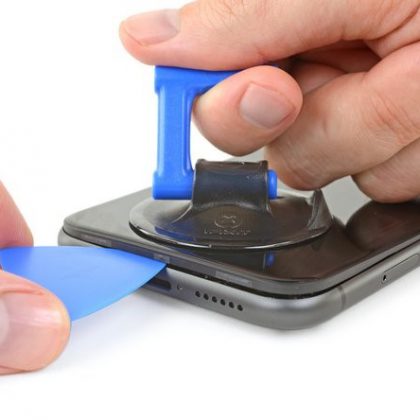

• دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.

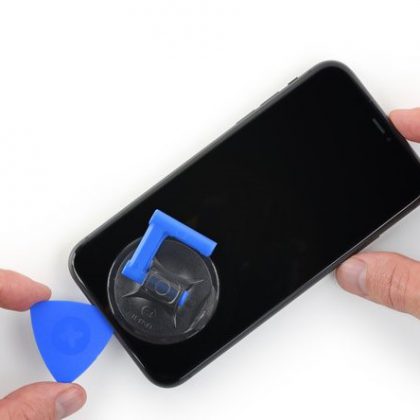

• کاردک را برداشته نوک آن را در شکاف ایجاد قرار دهید.

نکته: چسب آب بندی نگهدارنده صفحه نمایش بسیار محکم و قوی است؛ برای جدا کردن چسب ها و ایجاد شکاف اولیه به نیروی قابل توجهی نیاز است. اگر برای بازکردن شکاف با مشکل مواجه شدید و چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا لبه ها را کمی حرارت داده و سپس به آرامی کاپ مکش را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود و بتوانید نوک کاردک را لای آن قرار دهید.

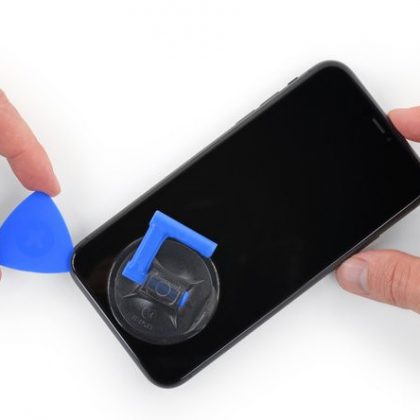

کاردک را در امتداد لبه چپ تا گوشه بالا بکشید و چسب در سمت چپ گوشی را جدا کنید.

نکته: نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی موبایل و یا کابل های منعطف در سمت چپ آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

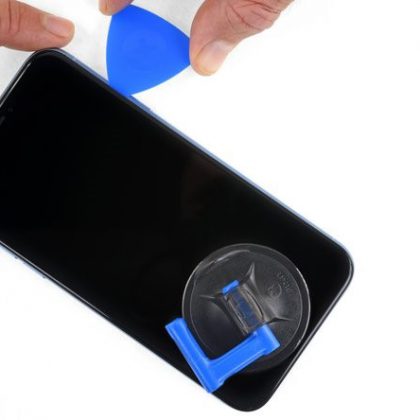

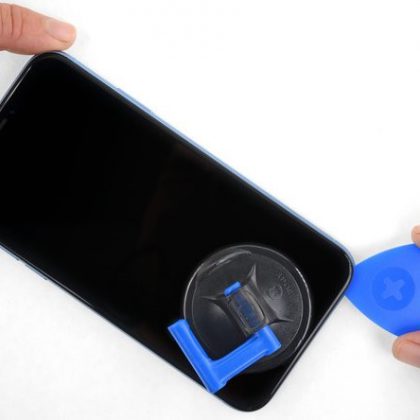

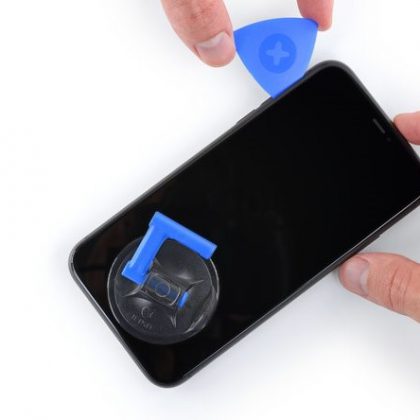

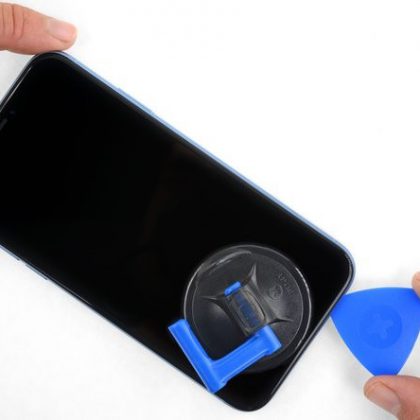

کاردک را در لبه پایین گوشی قرار دهید و به آرامی چسب لبه بالای گوشی را جدا کنید

نکته: لبه بالای صفحه نمایش با چسب و با گیره متصل شده است.

• لبه راست گوشی را با دست گرفته و به آرامی بکشید تا کمی شکاف ایجاد شود
• کاردک را به گوشه راست بالای گوشی وارد کنید.

• کاردک را بکشید تا چسب در این لبه نیز باز شود و شکاف بزرگتری ایجاد کنید.

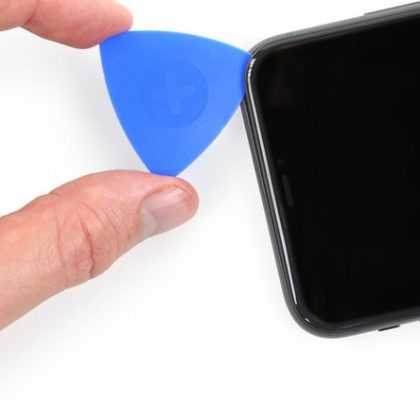

• کاردک را به گوشه سمت چپ بکشید و تمام چسب ها را جدا کنید.

نکته: نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

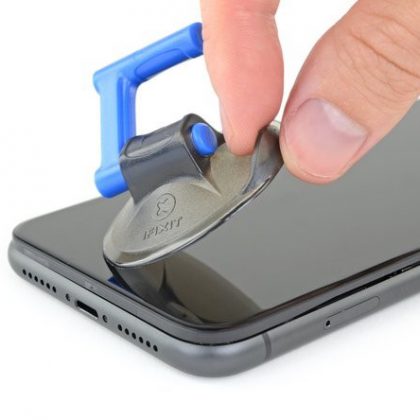

• با انگشت زائده کوچک روی کاپ مکش را بکشید و کاپ را از پنل جلو جدا کنید.
• اگر از قاب کش استفاده می کنید و هنوز به آیفون متصل است، کاپ های را بلند کرده و قاب کش را بردارید.

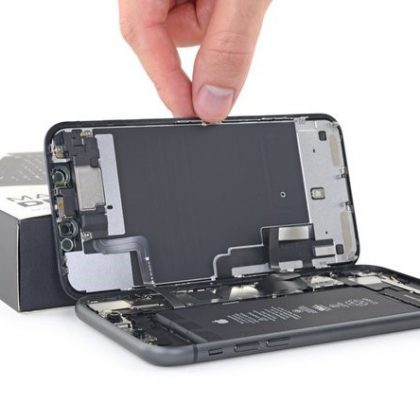

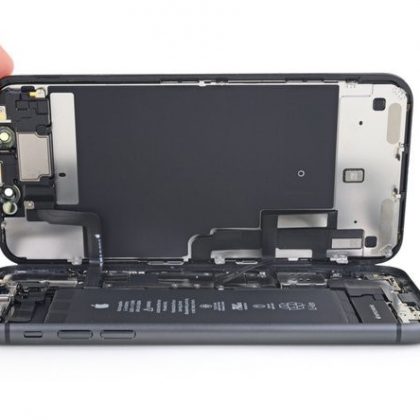

• آیفون را روی میز کار قرار دهید لبه سمت چپ پنل جلوی آیفون را با دست گرفته و به طور کتابی از روی قاب پشت گوشی باز کنید.
• نکته: صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به لاجیک بورد و به یکدیگر متصل هستند.
• صفحه نمایش را که بلند کردید به یک جسم محکم مثلاً جعبه خود گوشی تکیه دهید.
• نکته: وقتی ال سی دی را بلند کردید مراقب باشید که در اثر افتادن آن روی کف، به کابل ها و اتصالات آسیب نرسد، بنابراین می توانید از جعبه کارتنی گوشی استفاده کنید و یا نهایتاً جسم سنگینی پشت آن بگذارید تا مانع از افتادن و تکان خوردن صفحه شود (به تصویر سوم دقت کنید)

• برای دسترسی به پیچ ها و باز کردن آنها که در مراحل بعدی شرح خواهیم داد، لبه پایین صفحه نمایش را کمی بالا ببرید.
• نکته: مراقب باشید که کابل های منعطف کشیده و پاره نشوند.

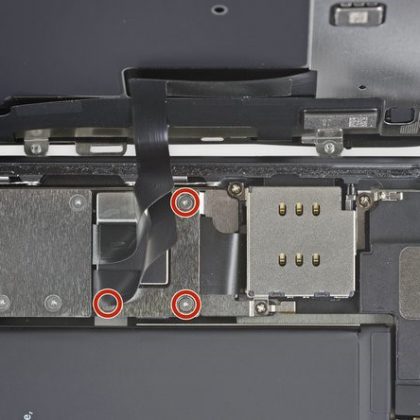

با استفاده از پیچ گوشتی Y000 سه پیچ طویل 1.1 میلی متری که براکت کانکتور باتری را نگه داشته است را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.نکته: در سراسر عملیات تعمیر، هر پیچی را که باز می کنید آن را در الگوی پیچ ها قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید. نکته: هنگام بستن مجدد، و قبل از سرهم بندی و آب بندی صفحه نمایش، همه چیز را کنترل کنید گوشی را روشن کنید ببینید که به خوبی کار می کند و سپس ادامه دهید.

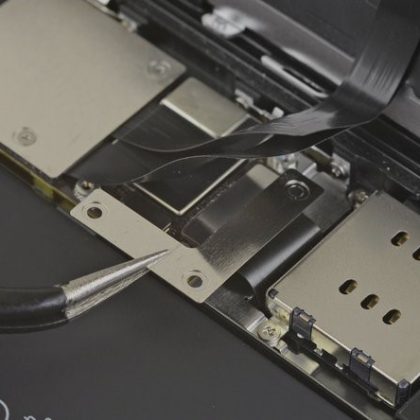

با نوک پنس کاور کانکتور باتری را بردارید.

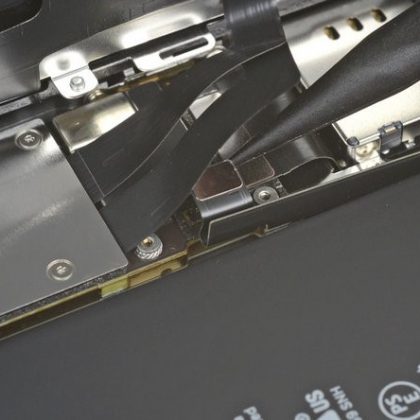

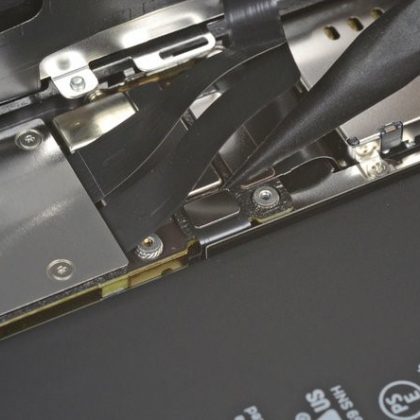

• با استفاده از اسپاتول، یا ناخن، کانکتور باتری را به سمت بالا اهرم کنید و از سوکتش خارج کنید.نکته: سعی کنید به درزبند سیلیکونی مشکی اطراف آن و همچنین اتصالات بورد آسیبی وارد نشود. این درزبند اضافی، از ورود آب و گرد و خاک به داخل جلوگیری می کند.
• کانکتور را کمی به سمت بیرون از لاجیک بورد خم کنید تا از اتصال ناگهانی آن با سوکت جلوگیری شود.

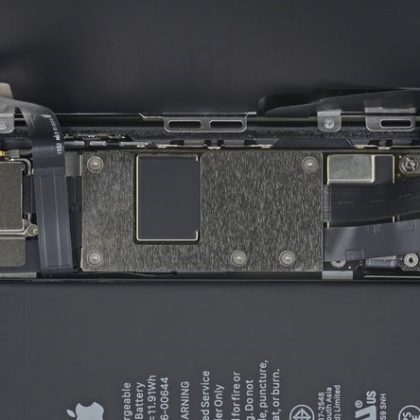

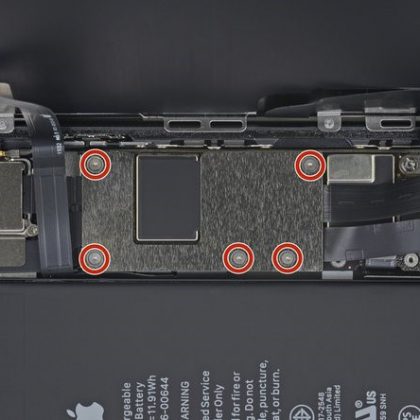

با استفاده از پیچ گوشتی چند سر Y000 هر پنج پیچ 1.1 میلی متری که براکت کاور لاجیک بورد را در جای خود محکم نگه داشته است را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است

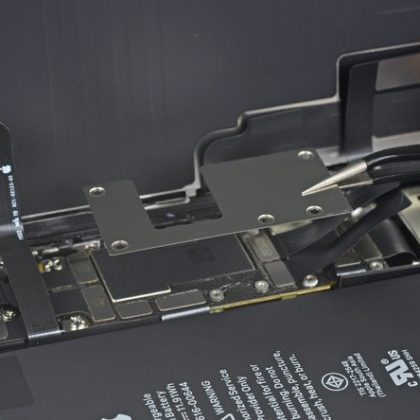

با استفاده از پنس براکت کاور لاجیک بورد را بردارید.

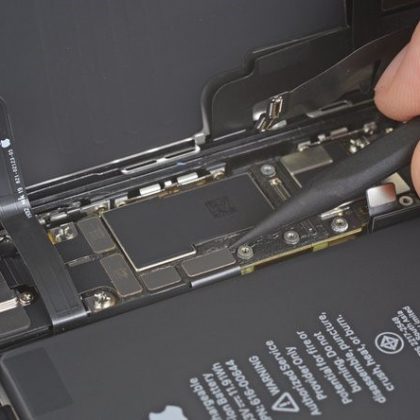

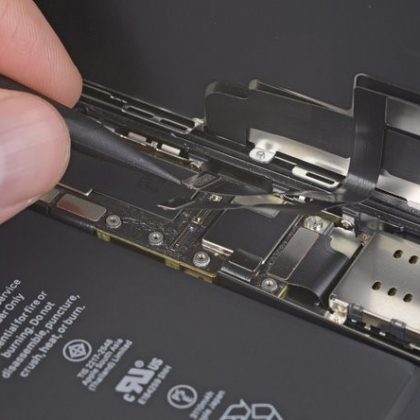

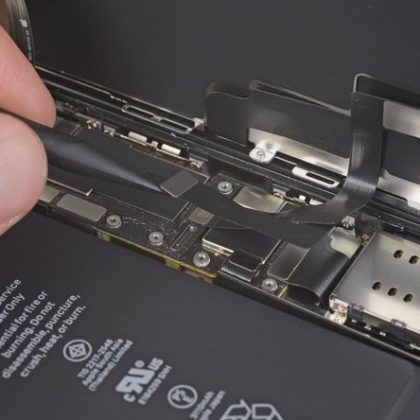

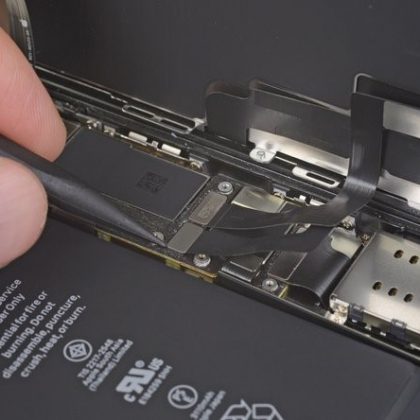

با استفاده از اسپاتول و یا ناخن، کانکتور کابل پنل اولد را جدا کنید.

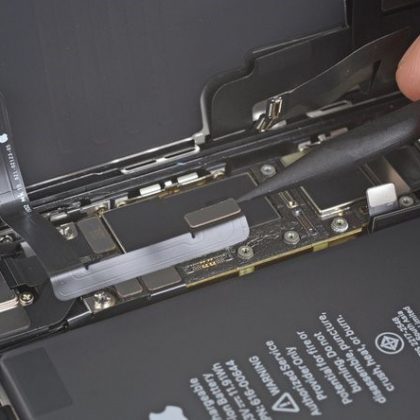

با استفاده از اسپاتول و یا ناخن، کانکتور کابل پنل اولد را جدا کنید.

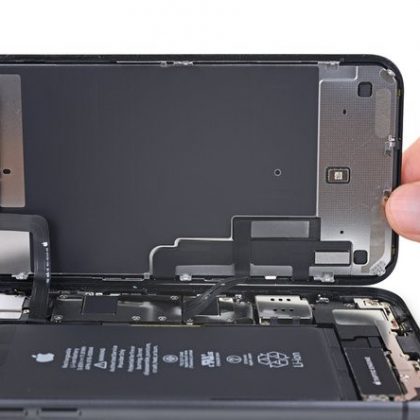

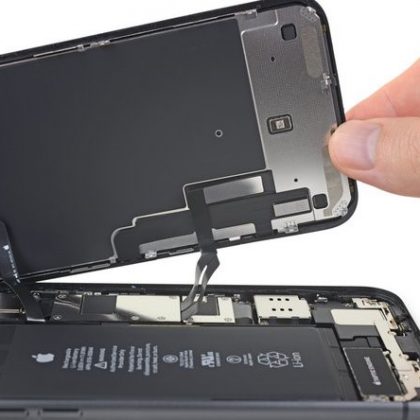

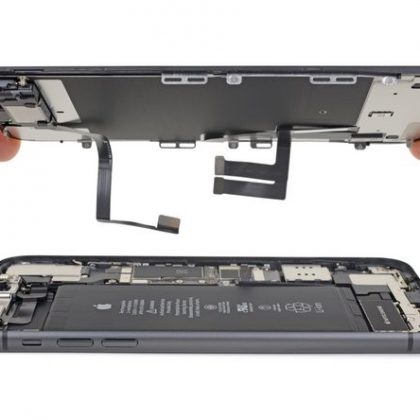

در این مرحله به راحتی می توانید مجموعه صفحه نمایش را از روی آیفون بر دارید

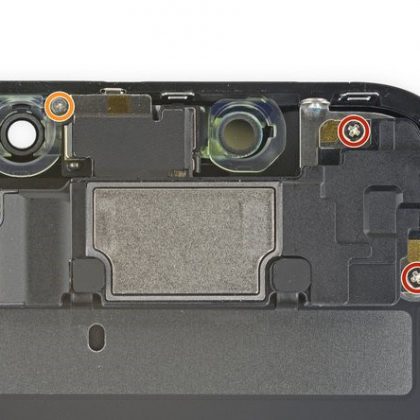

• بلندگو و یا مجموعه سنسور جلو با 4 پیچ در جای خود محکم شده اند، با پیچ گوشی مخصوص به خود هر 4 پیچ را باز کنید.
• با پیچ گوشتی چهارسو سه پیچ 1.6 میلی متری را باز کنید. جای این سه پیچ در تصویر مربوطه با دایره قرمز رنگ مشخص شده است.
• پیچ 1.3 میلی متری را باز کنید. جای این پیچ نیز در تصویر مربوطه با دایره نارنجی رنگ نشان داده شده است.

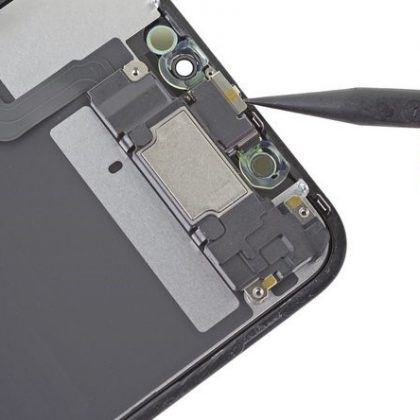

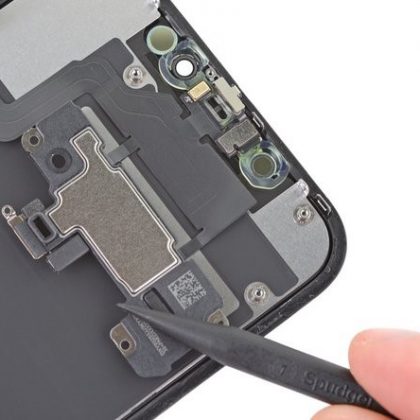

• نوک اسپاتول را زیر لبه بالایی بلندگو قرار دهید و به آرامی به سمت بالا اهرم کنید.

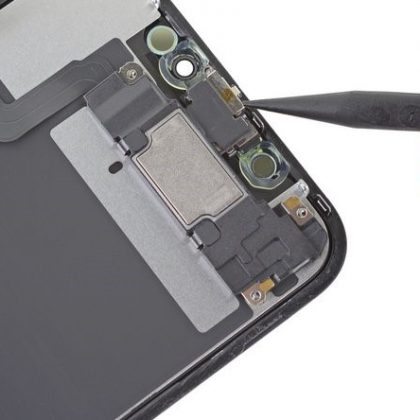

• مطابق با شکل، مجموعه بلندگو را بلند کرده از لبه بالایی صفحه نمایش به سمت دیگر ببرید.

نکته: بلندگو هنوز از طریق کابل های ریبون بسیار نازک متصل است. دقت کنید که فشار بیش از حد به بلندگو وارد نکنید تا به این کابل آسیب وارد نشود.

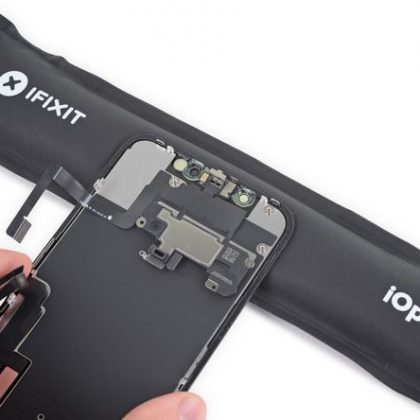

با استفاده از سشوار مو، هیتر و یا آی اُپنر قسمت بالای صفحه نمایش را به مدت 1 تا 2 حرارت دهید تا چسب های نگهدارنده سنسورها شل شوند.

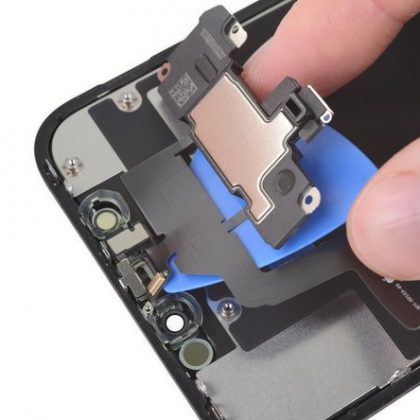

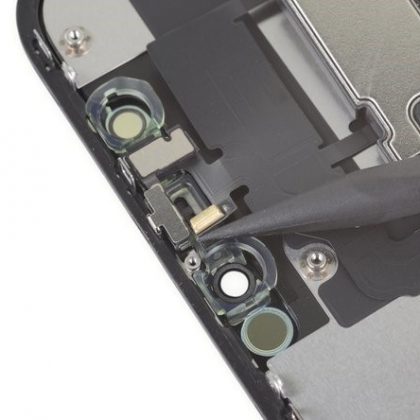

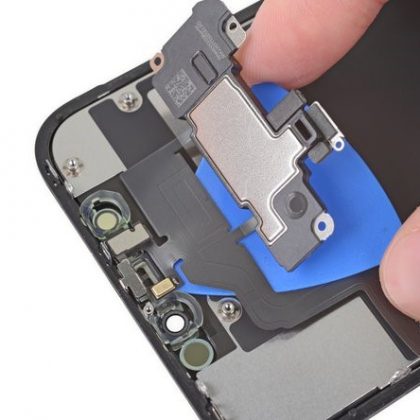

• لبه کاردک را زیر کابل منعطف زیر میکروفون قرار دهید و با دقت بکشید.
• کاردک را به آرامی بپیچانید تا میکروفون جدا شود، مراقب باشید که کابل منعطف کشیده نشود و یا آسیب نبیند.
• در صورت نیاز، با نوک اسپاتول میکرفون را از حفره اش در پنل جلو جدا کنید.

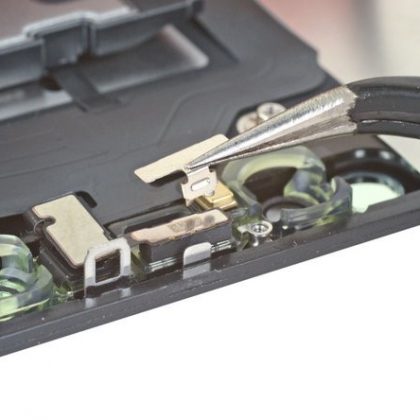

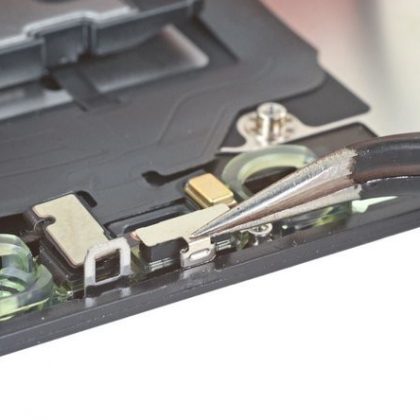

با نوک پنس، براکت کوچک را گرفته مستقیم به سمت بالا بکشید و سنسور نور محیطی را از سوکتش خارج کنید.

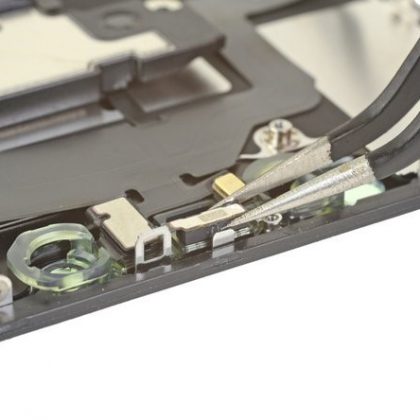

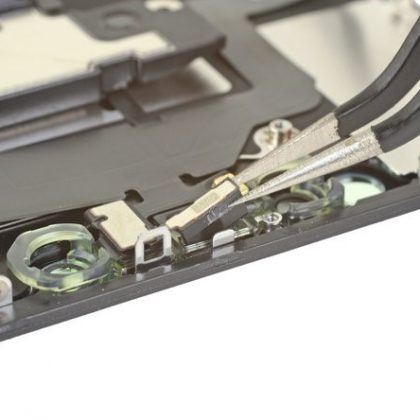

• با نوک پنس سنسور نور محیطی را گرفته و آن را از حفره خود در صفحه نمایش بیرون بکشید.اگر سنسور بعد از چند ثانیه براحتی جدا نمی شود، کمی حرارت دهید و دوباره امتحان کنید.
• این سنسور هنوز بوسیله کابل منعطف بسیار نازک به مجموعه سنسورها متصل است و جدا نشده است، مراقب باشید که به این کابل فشار وارد نشود و آسیب نبیند.

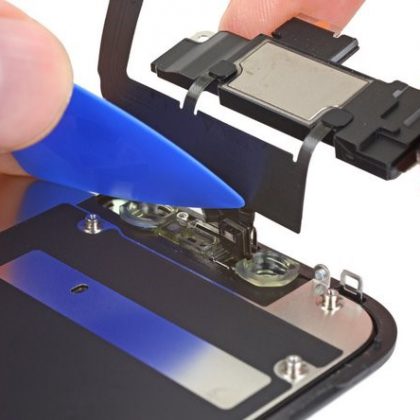

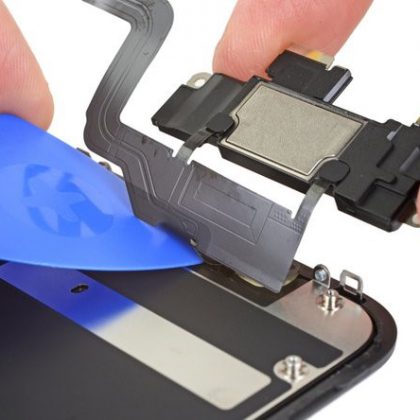

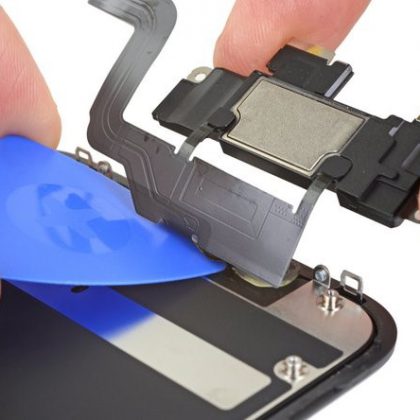

• از سمت چپ به راست شروع کنید، نوک کاردک را زیر کابل منعطف و زیر سنسور مجاورتی + ماژول نورافکن قرار بدهید و بکشید.
• به آرامی مجموعه سنسورها را بلند کرده تا این ماژول از حفره اش در پنل جلو بیرون بیاید.
• با دقت بلندگو را بلند کنید و همینطور نگه دارید تا تنها از دسترس دور شود. مراقب باشید حین کار کابل منعطف نازک را پاره نکنید.

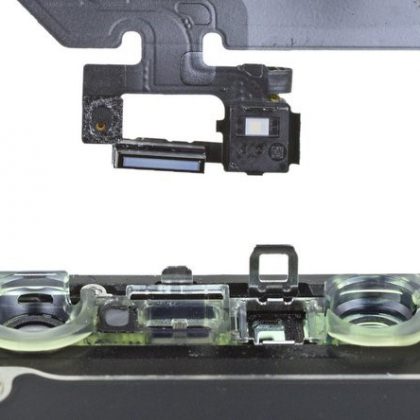

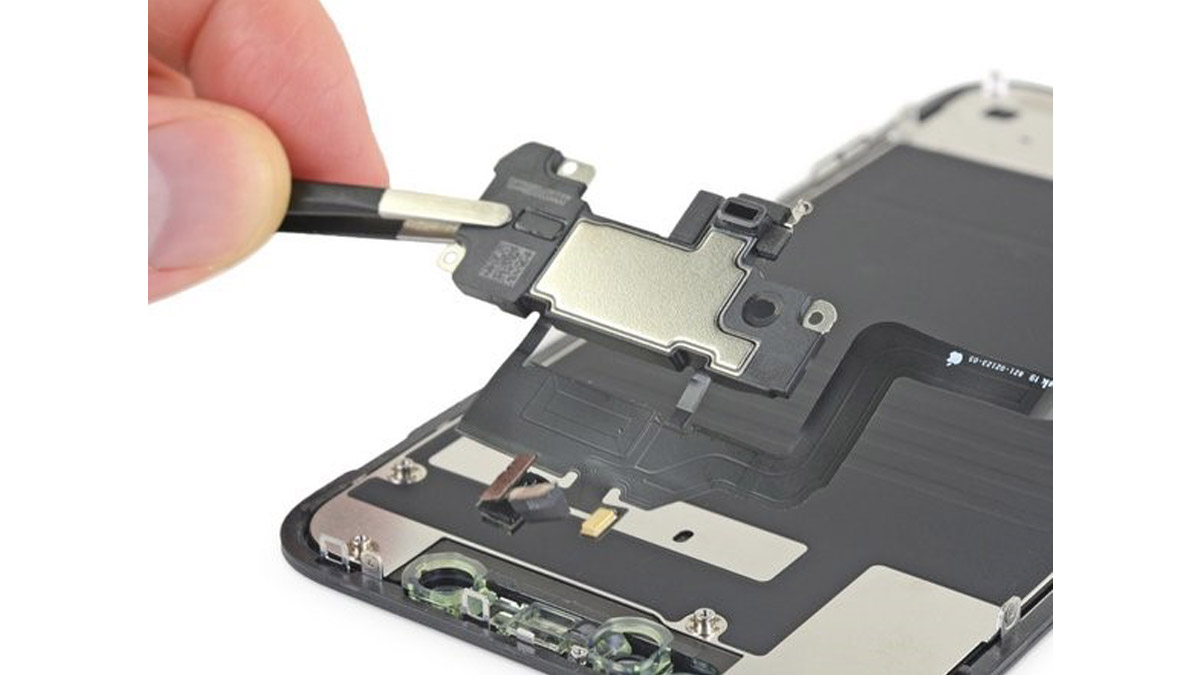

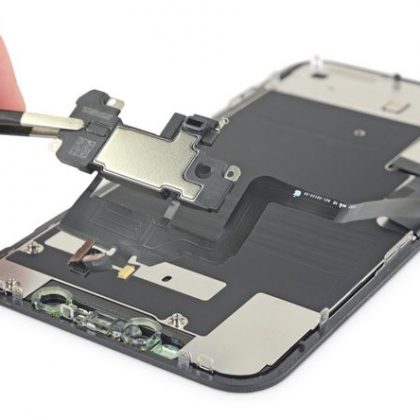

• با استفاده از پنس، لبه بلندگو (کپسول گوشی) و مجموعه سنسور جلو را گرفته بردارید.

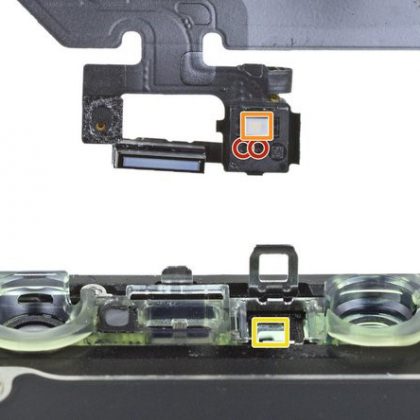

• در هنگام نصب، وضعیت ماژول پلاستیکی سیاه رنگ را که حاوی قطعات زیر است را بررسی کنید:سنسور مجاورتی که در تصویر دوم با دایره قرمز رنگ نشان داده شده است .نورافکن که در تصویر دوم با کادر نارنجی رنگ نشان داده شده است.این ماژول باید طوری در جای خود قرار گیرد که این قطعات، مانع از جسب کاری نشوند. جای این ماژول در تصویر دوم با رنگ زرد مشخص شده است.

قطعات تعویضی جدید خود را با قطعات اصلی مقایسه کنید – چک کنید قطعه ای از قلم نیفتاده باشد، قبل از نصب جای چسب های قدیمی را تمیز کنید و سپس از چسب جدید استفاده کنید.

برای نصب و اتصال قطعات، مراحل بالا را از آخر به اول (برعکس) انجام دهید.

برای دفع زباله های الکترونیکی و قطعات معیوب از دستورالعمل مربوطه (R2) یا مشابه استفاده کنید.

همچنین می توانید در دوره های آموزش تعمیرات تخصصی موبایل، کوک موبایل شرکت نمایید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی آیفون 11 گرفته شده است.
