آموزش تعویض اسپیکر آیفون 7 پلاس

• قبل از اینکه شروع کنید، شارژ باتری گوشی اپل خود را به زیر 25% خالی کنید. باتری لیتیوم یون فول شارژ اگر به اشتباه و به صورت اتفاقی با اشیاء نوک تیز مثل پیچ گوشتی ها و یا پنس برخورد کند می تواند منجر به انفجار و یا خطرات بالقوه شود.
• قبل از باز کردن گوشی، ابتدا آن را خاموش کنید.
• در لبه پایین گوشی های آیفون دو پیچ t1 بلند 3.4 میلیمتری قرار دارد، با پیچ گوشتی مخصوص، آنها را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.
• با باز شدن صفحه نمایش آیفون، واشرهای آب بندی و ویژگی ضد آب بودن دستگاه به خطر می افتد. قبل از اینکه به مرحله بعد بروید چند واشر آب بندی، آماده داشته باشید، و یا اگر گوشی را با همان واشرهای قبلی و یا بدون واشر آب بندی نصب و سرهم بندی کردید، حداقل مراقب باشید که آیفون دیگر در معرض آب قرار نگیرد.

• لبه پایین آیفون را حرارت دهید، حرارت باعث شل شدن چسب نگهدارنده نمایشگر می شود و باعث می شود که راحت تر باز شود.
• برای حرارت دادن از سشوار صنعتی، هیتر استفاده کنید و یا آی اُپنر که از پیش گرم شده است را به مدت یک دقیقه روی لبه پایین قاب آیفون قرار دهید تا چسب ها شل شوند.

• پس از اینکه لبه های قاب را حرارت دادید، کاپ مکش را روی لبه پایینی پنل جلو، درست بالای دکمه هوم قرار دهید.
• اطمینان حاصل کنید که قسمتی از کاپ مکش با دکمه هوم همپوشانی نشده و روی دکمه هوم قرار نگرفته است. چرا که مانع از چسبیدن کامل کاپ مکش و ایجاد خلاء بین کاپ مکش و گلس جلو می شود.
• در صورتیکه صفحه نمایش گوشی موبایل آیفون شما به شدت آسیب دیده و گلس آن در سطح گسترده ای خرد شده است، ابتدا روی آن را با نوارچسب پهن بپوشانید و سپس کاپ مکش را وصل کنید. همچنین بجای استفاده از کاپ مکش می توانید از چسب های نواری قوی استفاده کنید. اگر استفاده از نوار چسب مقدور نبود می توانید پس از چسباندن کاپ مکش روی پنل، دور تا دور کاپ را با چسب قطره ای بسیار قوی محکم بچسبانید.

• دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.
• اسپاتول سر صاف را برداشته و نوک آن را به اندازه چند میلی متر در شکاف ایجاد شده فرو کنید.
• چسب آب بندی نگهدارنده صفحه نمایش بسیار محکم و قوی است؛ برای جدا کردن چسب ها و ایجاد شکاف اولیه به نیروی قابل توجهی نیاز است. اگر برای باز کردن شکاف با مشکل مواجه شدید و چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا لبه ها را کمی حرارت داده و سپس به آرامی کاپ مکش را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود و بتوانید نوک کاردک را لای آن قرار دهید.

• اسپاتول را اطراف گوشه و سپس در امتداد لبه چپ تا گوشه بالای گوشی، و به سمت دکمه های کنترل حجم صدا و دکمه سکوت، بکشید و چسب نگهدارنده صفحه نمایش در سمت چپ گوشی را جدا کنید. نوک اسپاتول را در این قسمت از بدنه گوشی به صورت افقی و رفت و برگشت حرکت دهید تا لاستیک آب بندی لبه سمت چپ آیفون 7 پلاس از بین برود.
• سعی نکنید لبه بالای صفحه نمایش را از قاب پشت اهرم کنید، این قسمت با گیره های پلاستیکی نگه داشته شده است که در اثر فشار ممکن است بشکنند.

• اسپاتول را در لبه پایین آیفون سمت راست گوشی وارد کنید و این بار به سمت بالا و در امتداد لبه راست گوشی بکشید و چسب های سمت راست را نیز به طور کامل جدا کنید.
• نوک اسپاتول را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در زیر آن آسیب وارد کند. نوک اسپاتول باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

• به آرامی کاپ مکش را به سمت بالا بکشید و لبه پایین صفحه نمایش را بلند کنید.
• هنگام بلند کردن صفحه نمایش مراقب باشید صفحه نمایش با زاویه بیش از 10 درجه بالا نیاید چرا که ممکن است کابل های منعطف در امتداد سمت راست گوشی که صفحه نمایش را به برد متصل می کند کشیده و آسیب ببینند.

برای جدا کردن کاپ مکش از روی پنل زبانه کوچک کاپ را با انگشت به سمت کنار هل دهید و سپس به آرامی کاپ مکش را بردارید.

نوک کاردک را زیر صفحه نمایش در امتداد لبه بالای گوشی بکشید تا بقیه چسب ها نیز شل و جدا شوند.

• مجموعه صفحه نمایش را از لبه بالا گوشی به آرامی به سمت بالا بکشید تا گیره های نگهدارنده آن به قاب پشت جدا شوند.
• گوشی را روی میز کار قرار دهید و با دست پنل جلو را گرفته به صورت کتابی از سمت چپ به راست باز کنید.
• صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به لاجیک برد و به یکدیگر متصل هستند.
• صفحه نمایش را که بلند کردید به یک جسم محکم مثلاً جعبه خود گوشی تکیه دهید.

با استفاده از پیچ گوشتی چند سر، هر چهار پیچ نگهدارنده براکت پایینی کابل صفحه نمایش به لاجیک بورد را باز کنید. طول پیچ ها در زیر آورده شده است:

• با استفاده از پیچ گوشتی چند سر، سه پیچ 1.2 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.
• پیچ 2.6 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ نشان داده شده است.
• در سراسر عملیات تعمیر گوشی موبایل، هر پیچی را که باز می کنید آن را در الگوی پیچ ها قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید. بستن پیچ ها در جای اشتباه می تواند باعث آسیب همیشگی به آیفون شود.

با استفاده از پنس، لبه براکت یا محافظ فلزی کانکتورهای باتری و نمایشگر را گرفته از جای خود بردارید.

• با استفاده از نوک تخت اسپاتول، کانکتور باتری گوشی را به سمت بالا اهرم کنید و از سوکتش روی لاجیک بورد خارج کنید.
• کانکتور را کمی به سمت بیرون از لاجیک بورد خم کنید تا در حین تعمیر از اتصال ناگهانی آن با سوکت جلوگیری شود و گوشی روشن نشود.

• در این مرحله قبل از اینکه کابل ها را جدا کنید و یا دوباره متصل کنید اطمینان حاصل نمایید که کانکتور باتری را قطع کرده اید.
• با استفاده از نوک اسپاتول و یا ناخن، هر دو کانکتور صفحه نمایش پایینی را به سمت بالا اهرم کنید و از سوکتش روی برد خارج کنید.
• برای نصب مجدد این مدل کانکتورها، ابتدا با دقت کانکتور را تراز کنید و از یک طرف فشار دهید تا با یک کلیک در جای خود قرار گیرد، سپس همین کار را برای طرف دیگر تکرار کنید. هرگز روی قسمت وسط کانکتور فشار وارد نکنید. اگر کانکتور به خوبی تراز نشده باشد و فشار داده شود، پین های آن خم شده و آسیب دائمی وارد می کند.
• پس از اتصال مجدد کانکتورها، در صورتی که صفحه نمایش سفید داشتید و یا خطوط سفیدی روی صفحه نمایش مشاهده کردید و یا همچنین تاچ به خوبی کار نکرد و یا حداقل در برخی قسمت ها عمل نمی کند، سعی کنید کانکتورها را دوباره جدا کنید و هر دو کابل ها را با دقت و به درستی در جای خود قرار دهید و آنها را متصل کنید.

• با پیچ گوشتی چندسر هر سه پیچ نگهدارنده براکت روی کانکتور مجموعه سنسور پنل جلو را باز کنید.
• پیچ 1.3 میلی متری را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.
• دو پیچ 1.0 میلی متری را باز کنید. جای این پیچ در تصویر با دایره نارنجی رنگ مشخص شده است.
• با استفاده از پنس، براکتی که از کانکتور مجموعه سنسور پنل جلو محافظت می کند را بردارید.

نوک اسپاتول و یا ناخن را زیر کانکتور مجموعه سنسور پنل جلو قرار دهید، به سمت بالا اهرم کنید و کابل منعطف مجموعه سنسور پنل جلو را جدا کنید.

• لبه های صفحه نمایش را با دست گرفته و مجموعه پنل جلو را بردارید.
• هنگام نصب مجدد به چسب های آب بندی اطراف لبه های صفحه نمایش دقت کنید. اگر لازم باشد چسب های قدیمی را برداشته و به دور لبه های صفحه نمایش، چسب جدید اضافه کنید.

• با استفاده از یک ابزار نوک تیز و یا پنس با دقت و به آرامی کانکتورکابل کواکسیال را به سمت بالا اهرم کنید و از سوکتش روی مادربرد جدا کنید.
• در این مرحله دو کانکتور کابل کواکسیال دایره ای شکل که با کانکتورهای دیگر متفاوت است در نزدیکی سنسور مجاورتی قرار دارند. کانکتور کابلی که به کانکتور باتری نزدیکترین است را جدا کنید.
• برای جا زدن این کانکتور ابتدا آن را روی سوکتش در برد قرار داده و سپس نوک پهن اسپاتول را روی آن قرار داده و فشار ملایمی وارد کنید.

کابل کانکتوری که از روی برد جدا کرده اید در کمی پایین تر به یک کلیپس متصل است که باعث می شود کابل در جای خود محکم قرار بگیرد. با استفاده از پنس سرکج قسمتی از کابل که در نزدیکی این کلیپس قرار گرفته است را گرفته از مسیر خود خارج کنید.

از پنس و یا نوک اسپاتول استفاده کنید و هر دو کابل را از کلیپس فلزی نگهدارنده آنها به بلندگو را جدا کنید. نوک اسپاتول را زیر هر دو کابل قرار دهید و به آرامی به سمت بالا اهرم کنید تا کابل ها از کلیپس جدا شوند.

• با استفاده از پیچ گوشتی چهارسو، هر پنج پیچ نگهدارنده بلندگو را باز کنید.
• سه پیچ 1.3 میلی متری را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز مشخص شده است.
• پیچ 2.3 میلی متری را باز کنید. جای این پیچ در تصویر با دایره نارنجی مشخص شده است.
• پیچ 3.3 میلی متری را باز کنید. جای این پیچ در تصویر با دایره زرد مشخص شده است.

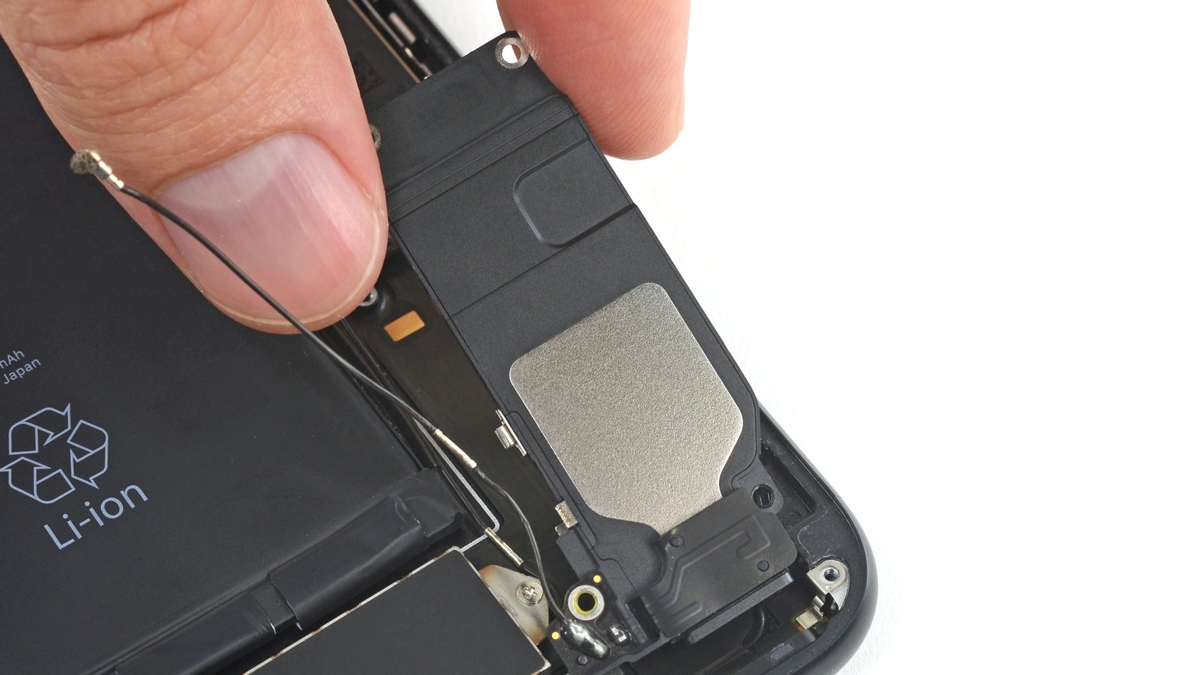

• لبه بلندگو را با دست گرفته و به آرامی از روی پنل پشت گوشی بردارید.
• واشر اطراف دهانه بلندگو را بررسی کنید، در صورتی که معیوب شده است، قبل از نصب بلندگو جدید ابتدا آن را با یک واشر جدید تعویض کنید.

قبل از سر هم بندی، قطعات تعویضی جدید خود را با قطعات اصلی مقایسه کنید، ممکن است لازم باشد چیزی از قطعات باقیمانده را روی قطعه جدید منتقل کنید و یا چسب های باقیمانده را بردارید.

برای جمع و سرهم بندی کردن دستگاه، تمام مراحل بالا را برعکس انجام دهید (به ترتیب از انتها به اول انجام دهید).

همچنین شما می توانید برای اطلاع از اصلی ترین ابزارهای تعمیرات موبایل به مقاله ای که در این زمینه در سایت کوک موبایل آورده شده مراجعه نمایید.

لطفاً نظرات و پیشنهادات خود را در مورد این دستورالعمل آموزشی در قسمت پشنهادات، برای ما ارسال کنید. از ایده های تعمیر شما استقبال خواهیم کرد.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی آیفون 7 پلاس گرفته شده است.
