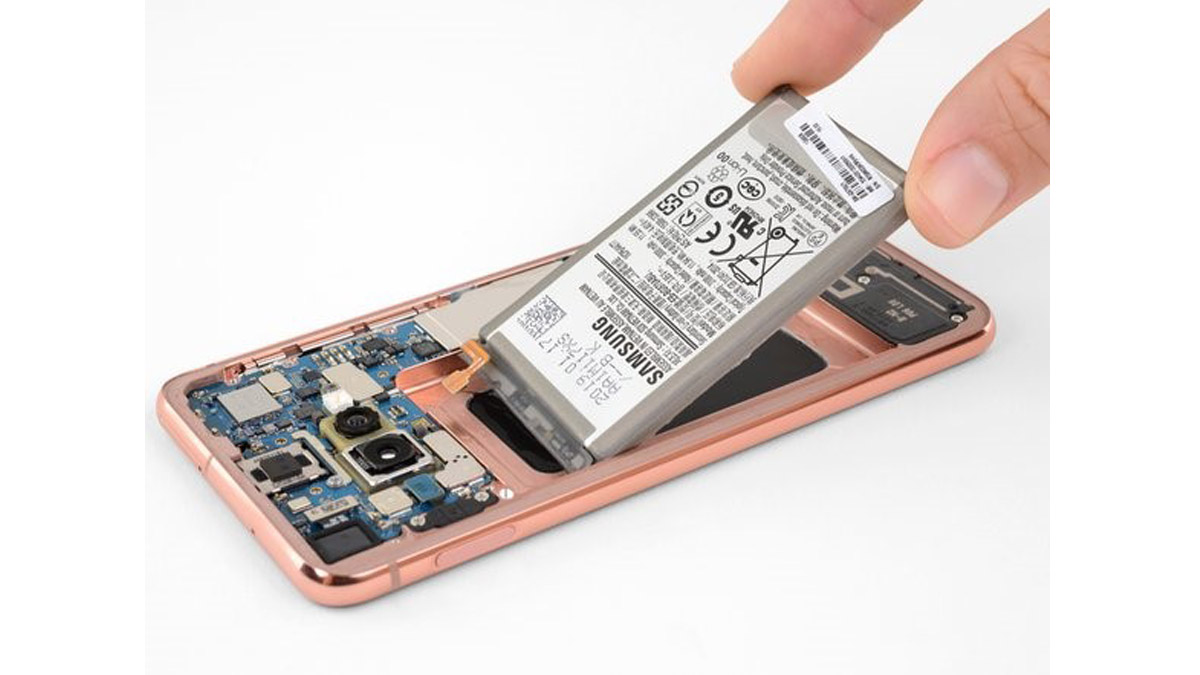

آموزش تعویض باتری سامسونگ S10e

باز کردن گوشی خاصیت ضد آب بودن آن را به خطر می اندازد. قبل از شروع عملیات، مقدار کافی چسب در اختیار داشته باشید، یا مراقب باشید که قطعات گوشی را بدون چسب های آب بندی، متصل و نصب نکنید.

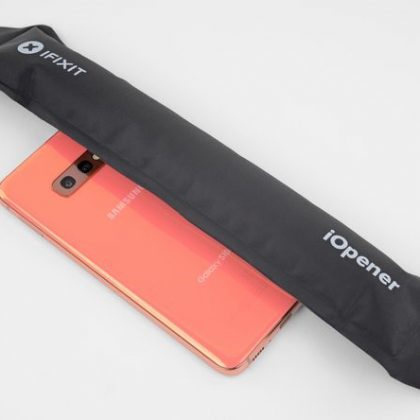

• آی اپنر را گرم کنید و به مدت دو دقیقه آن را روی قاب پشت سمت راست قرار دهید. حرارت باعث می شود که چسب نگهدارنده قاب پشت شل شود.
• برای اینکه گوشی به اندازه کافی گرم شود، ممکن است چندین بار مجددا آی اُپنر را گرم کنید و دوباره استفاده کنید. برای جلوگیری از گرم شدن بیش از حد گوشی موبایل سامسونگ خود، مطابق با دستورالعمل استفاده از آی اُپنر عمل کنید.

بجای آی آپنر می توان از سشوار مو، هیتر و یا صفحات داغ استفاد کرد، به هر حال دقت کنید که گوشی را بیش از حد حرارت ندهید ، صفحه نمایش و باتری هر به حرارت بیش از حد حساس هستند و خراب می شوند.

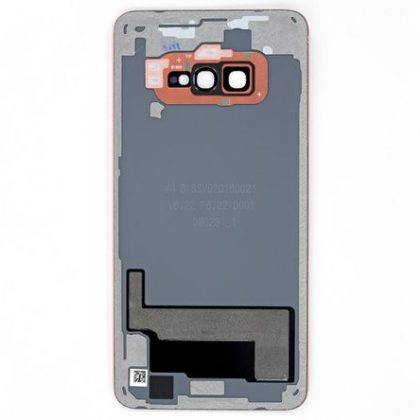

• در مراحل زیر، باید تمام چسب های اطراف گوشی و نگهدارنده قاب پشت را جدا کنید.
• همانطور که در تصویر اول مشاهده می کنید، رد چسب های برداشته شده از اطراف و برخی از جاها در داخل گوشی به خوبی مشخص شده است.

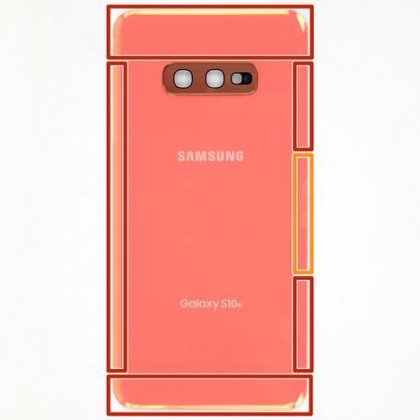

• همانطور که از بیرون گوشی مشاهده می کنید (تصویر دوم)، باید تصور کنید که چسب ها در کجای گوشی قرار دارند. در تصویر دوم جای چسب ها از بیرون گوشی با کادر قرمز رنگ نشان داده شده است.
• همانطور که در تصویر دوم مشاهده می کنید و با کادر نارنجی رنگ نیز مشخص شده است، نازکترین چسب، در لبه سمت راست گوشی، درست زیر دکمه بیکسبی قرار دارد.

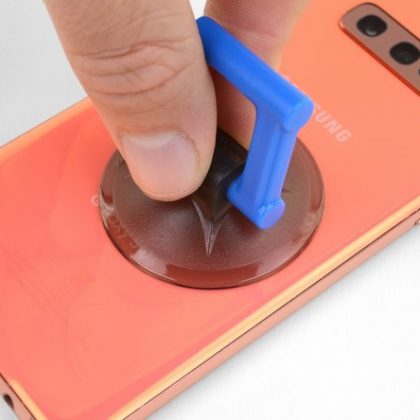

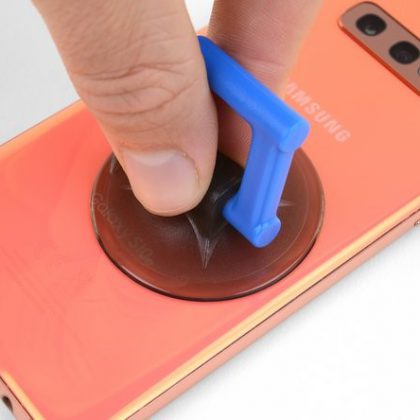

کاپ مکش دستی را به قاب پشت، حتی المقدور به لبه حرارت داده شده درست زیر دکمه بیکسبی که در آن کمترین و نازک ترین چسب بکار برده شده است، متصل کنید.نکته:کاپ مکش دستی روی گوشی های با لبه های منحنی (مثل این گوشی) خیلی خوب نمی چسبد ، پس مراقب باشید کاپ مکش را بیش از حد به لبه گوشی موبایل نزدیک نکنید و نچسبانید.نکته: اگر قاب گوشی شکسته و یا ترک برداشته است،ممکن است کاپ مکش روی قاب نچسبد، برای برداشتن قاب باید از نوار چسب قوی و محکم استفاده کنید، آن را دور انگشت خود پیچیده به قاب پشت بچسبانید و به آرامی بکشید، و یا اینکه از چسب بسیار قوی استفاده کنید آن را به لبه کاپ مکش بزنید و کاپ روی سطح شکسته قرار دهید.

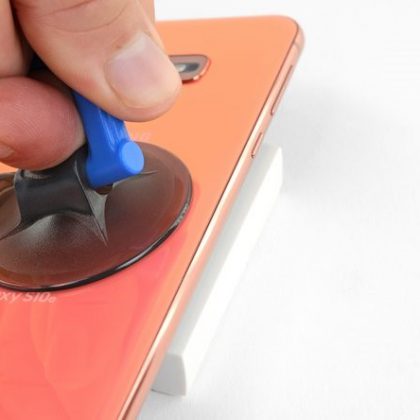

• سمت راست گوشی که حرارت داده شده است را روی چیزی و یا جعبه محکمی که حدود 13 میلی متر ضخامت دارد قرار دهید طوریکه زاویه دار شود و بتوان ابزار شکافنده قاب را براحتی لای درز قرار داد.

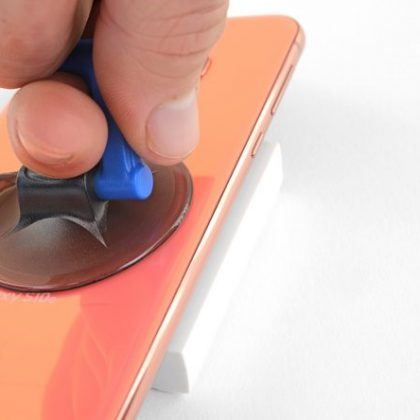

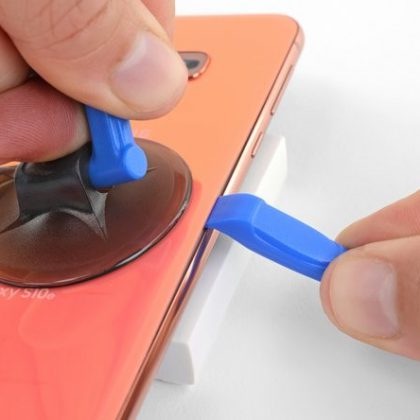

• لبه سمت چپ گوشی را با دست محکم بگیرید، طوریکه گوشی تکان نخورد. با کشیدن کاپ مکش به سمت خود لبه راست قاب پشت را بلند کنید طوریکه شکاف کوچکی بین قاب پشت و فریم ایجاد شود.
• ممکن است چسب های لبه گوشی خیلی خوب شل نشده باشند و برای کشیدن کاپ مکش دستی به نیروی قابل توجهی نیاز باشد. در صورتیکه در ایجاد شکاف بین قاب پشت و فریم مشکل دارید، حرارت بیشتری اعمال کنید و چسب ها را به خوبی شل کنید و دوباره امتحان کنید. چسب ها به سرعت سردو سفت می شوند، بنابراین لازم است که عملیات حرارت دهی را چندین بار تکرار کنید.
• اگر برای حرارت دادن از آی¬اُپنر استفاده می کنید، از دستورالعمل مربوط به حرارت دهی با این وسیله پیروی کنید و مراقب باشید گوشی بیش از حد گرم نشود و به قطعات داخلی آن آسیب وارد نشود.

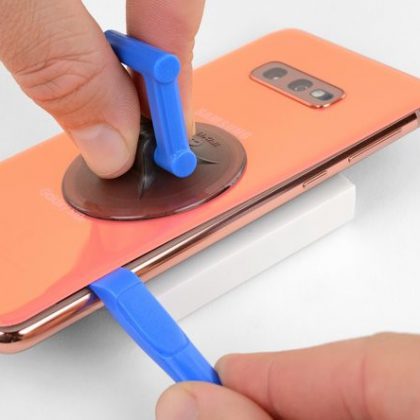

• لبه ابزار شکافنده قاب را داخل درز ایجاد شده بین قاب پشت و فریم قرار دهید.هشدار: اگر برای اهرم کردن ابزار شکافنده نیروی زیادی اعمال کنید، ممکن است لبه گوشی آسیب ببیند و یا بشکند.

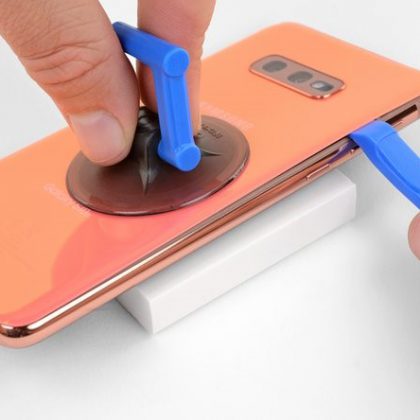

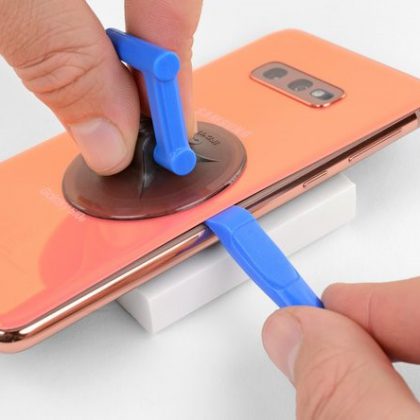

ابزار شکافنده را در امتداد لبه راست گوشی بکشید طوریکه تمام چسب های نگهدارنده قاب پشت در این قسمت برش داده شده و جدا شوند.

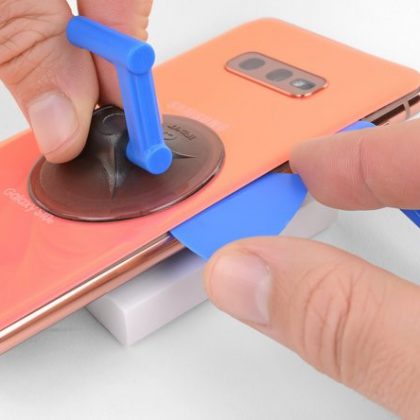

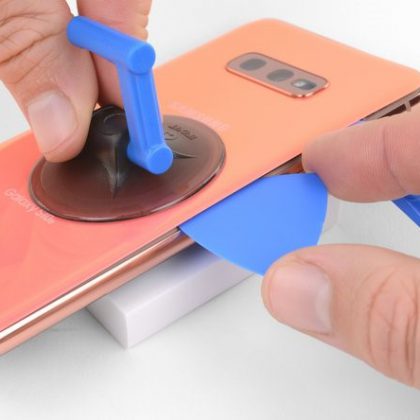

کاردک یا قطعه مثلثی شکل پلاستیکی را در کنار ابزار شکافنده قرار دهید. کاردک را همانجا رها کنید تا مانع از چسبیدن دوباره چسب ها شوند.

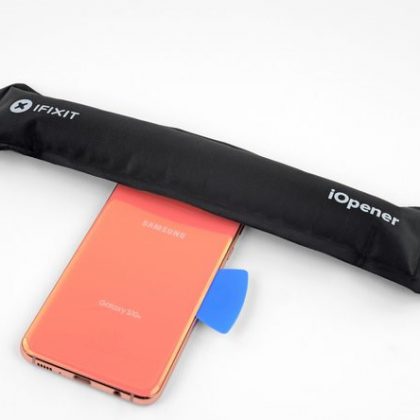

آی اُپنر را گرم کنید و به مدت 2 دقیقه روی قاب پشت و لبه بالایی گوشی قرار دهید.

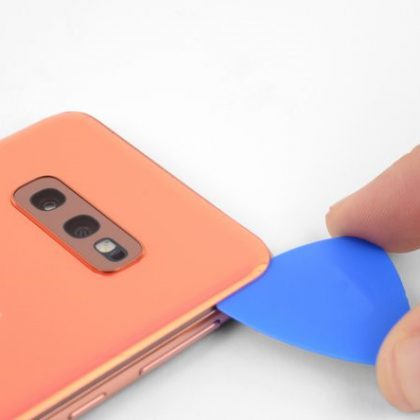

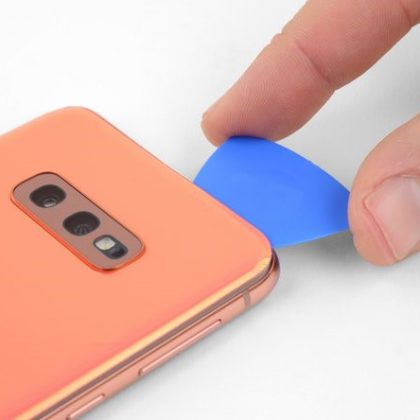

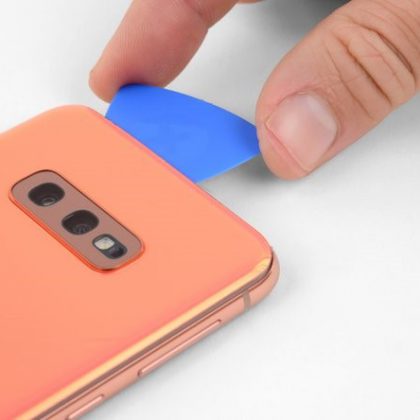

• کاردک را در نزدیکی لبه بالا گوشه راست گوشی قرار دهید و بکشید تا به گوشه سمت چپ برسید و در واقع چسب های لبه بالا را نیز به طور کامل جدا کنید.
• سطح چسب کاری شده در این قسمت، نسبت به جاهای دیگر گوشی بیشتر است، بنابراین با صبوری و دقت بیشتر چسب های لبه بالا را جدا کنید.
• برای اینکه چسب ها دوباره به هم نچسبند، کاردک را در همانجا (گوشه چپ بالا) رها کنید.

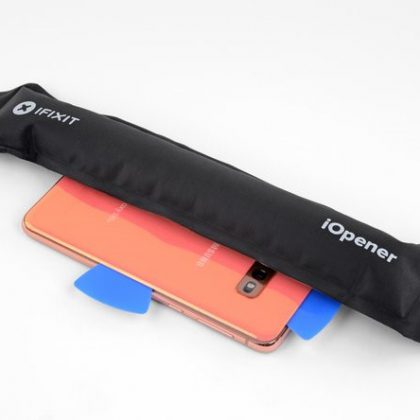

آی اُپنر گرم شده را به مدت 2 دقیقه در سمت چپ گوشی قرار دهید.

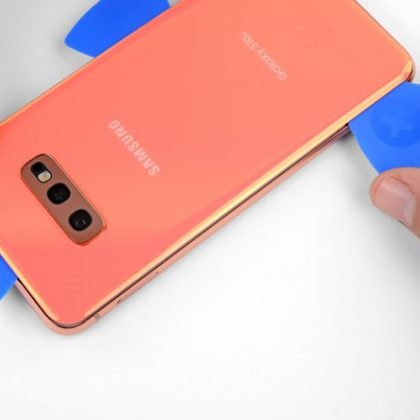

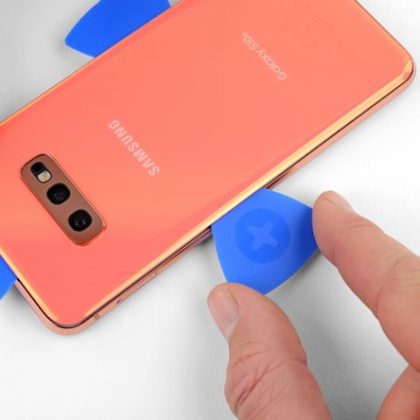

کاردک جدید را برداشته لبه آن را در نزدیکی گوشه چپ بالای گوشی فرو کنید و در امتداد لبه چپ آیفون بکشید.

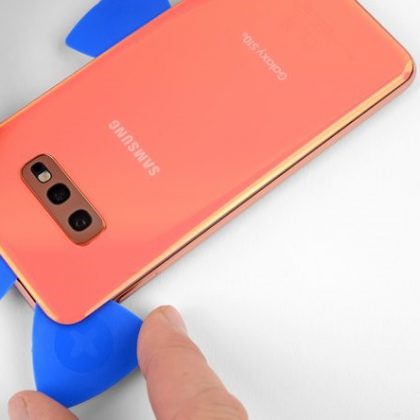

پس از اینکه تمام چسب های سمت چپ گوشی را جدا کردید، دوباره کاردک را در همان لبه رها کنید تا مانع از چسبیدن دوباره چسب ها شوند.

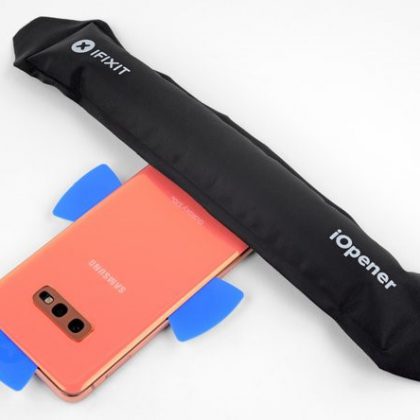

آی اُپنر گرم را به مدت 2 دقیقه روی لبه پایین گوشی قرار دهید تا چسب های این قسمت نیز شل شوند.

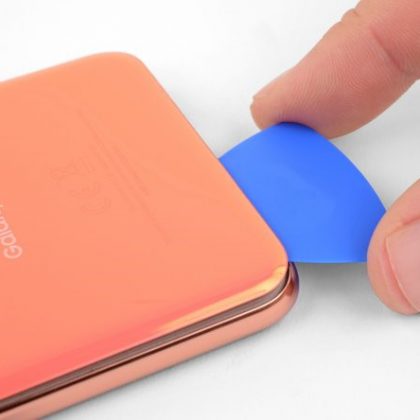

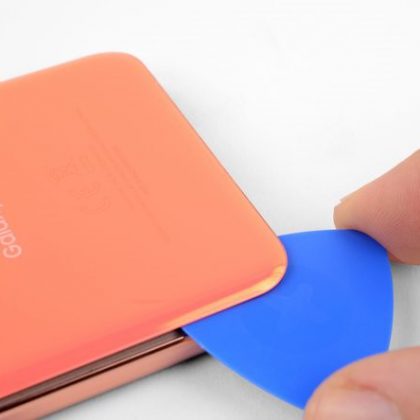

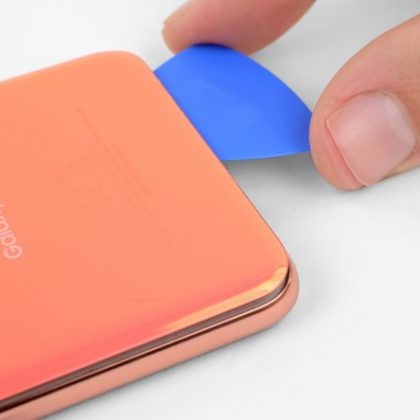

کاردک را نزدیک به گوشه پایین گوشی قرار دهید و در امتداد لبه پایین گوشی بکشید تا چسب های این قسمت نیز به طور کامل جدا شوند.دقت کنید که چسب های این قسمت نیز به نسبت جاهای دیگر بیشتر هستند، بنابراین لبه کاردک را بیشتر فرو کنید و بکشید تا تمام چسب ها جدا شوند، البته مراقب باشید که نوک کاردک را بیش از حد فرو نکنید چرا که ممکن است به قطعات داخلی گوشی آسیب وارد کند.

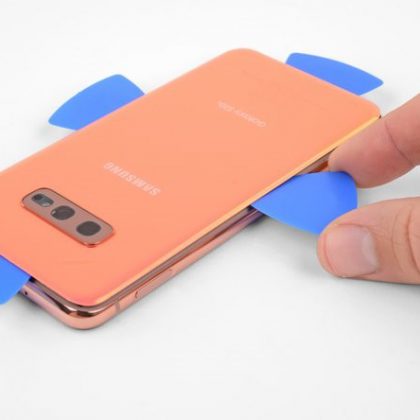

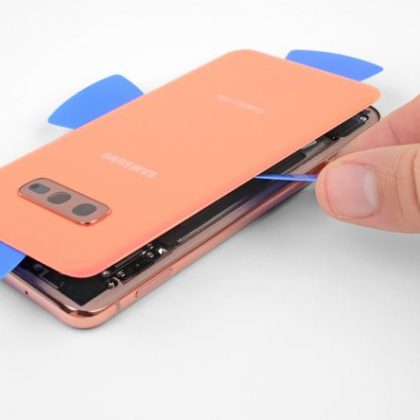

• کاردک را با دست گرفته به دقت و به آرامی اهرم کنید تا قاب پشت بلند شود.
• اگر اهرم کردن و بلند کردن، قاب پشت مقاومت می کند و جدا نمی شود، صبور باشید، بقیه چسب ها را نیز جدا کنید و دوباره امتحان کنید.

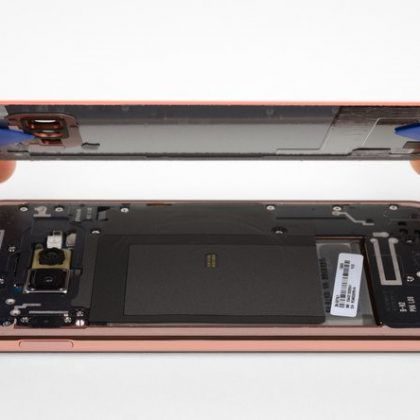

• اکنون لبه های قاب پشت را با دست گرفته و بردارید.

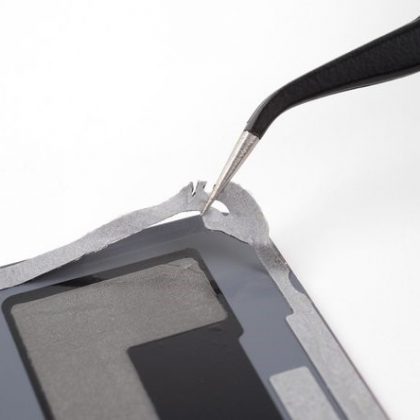

برای نصب دوباره قاب پشت و تعویض چسب ها از این دستورالعمل راهنما پیروی کنید.قبل از بستن گوشی و نصب دوباره چسب ها اطمینان داشته باشید که گوشی روشن می شود و به درستی کار می کند سپس چسب های جدید را بزنید گوشی موبایل سامسونگ گلکسی S10e خود را سرهم بندی کنید.در صورت دلخواه، می توانید قاب پشت را بدون تعویض چسب ها، نصب کنید. بدین منظور، هرگونه بقایای چسب را بردارید و هیچ ردی از چسب های قدیمی نماند. پس از نصب، قاب پشت را کمی حرارت داده و با فشار به فریم گوشی بچسبانید. البته این گوشی دیگر ضد آب نخواهد بود و توجه داشته باشید که چسب ها علاوه بر آب بندی قاب گوشی را محکم نگه داشته است.

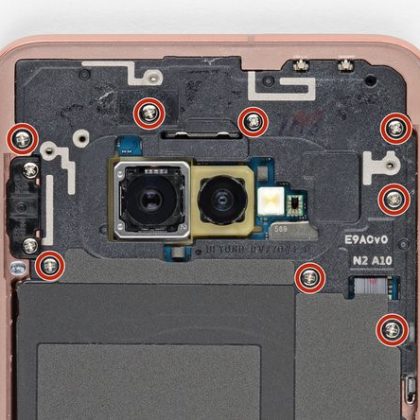

قاب میانی فوقانی بوسیله 8 پیچ 3.9 میلی متری نگه داشته است. با استفاده از پیچ گوشتی چهارسو هر 8 پیچ را باز کنید. در تصویر مربوطه جای پیچ ها با دایره های قرمز رنگ مشخص شده است.

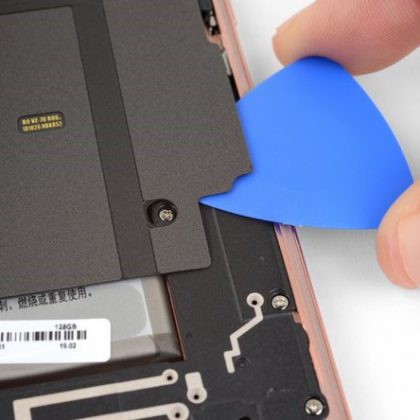

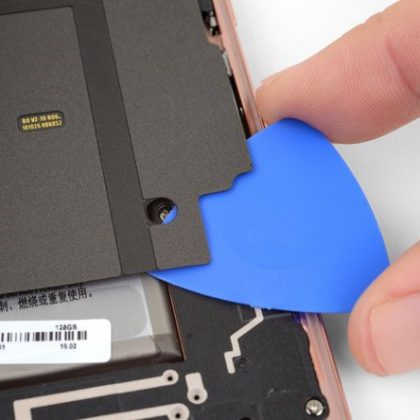

کاردک را زیر گوشه راست پایین قاب میانی فوقانی قرار داده بکشید تا چسب نگهدارنده این قاب به قاب میانی تحتانی جدا شود.

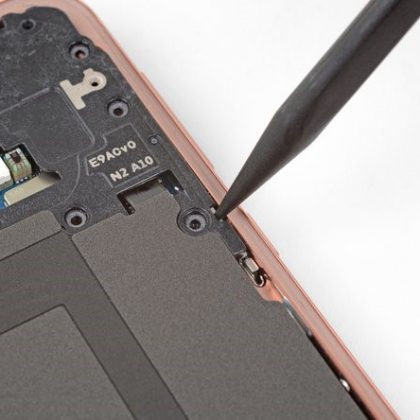

• نوک اسپاتول را به بریدگی کوچک در سمت راست قطعه پلاستیکی قاب میانی فوقانی، نزدیک به دکمه بیکسبی قرار دهید و اهرم کنید.

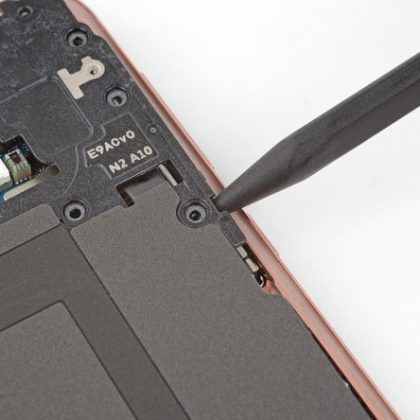

• با استفاده از نوک اسپاتول به آرامی قاب میانی را از شاسی گوشی به سمت بالا اهرم کنید.

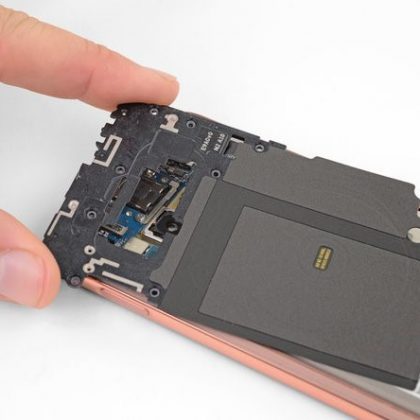

• قاب میانی را از گوشه های بالایی گرفته و آن را از روی گوشی بردارید.قاب میانی فوقانی ممکن است از گوشه پایین سمت راست به قاب میانی تحتانی چسبیده باشد، اگر این اتفاق افتاده است، ناخن و یا نوک کاردک را با احتیاط بین درز انداخته و آنها را از یکدیگر جدا کنید.
• برای نصب مجدد قاب میانی فوقانی: لبه فوقانی قاب میانی را روی گوشی تراز کنید و قاب را روی گوشی بخوابانید. با انگشت ها دور تا دور قاب میانی فشار وارد کنید تا با صدای یک کلیک قاب در جای خود سوار شود. لبه های قاب میانی باید با لبه های گوشی تراز شده باشد.

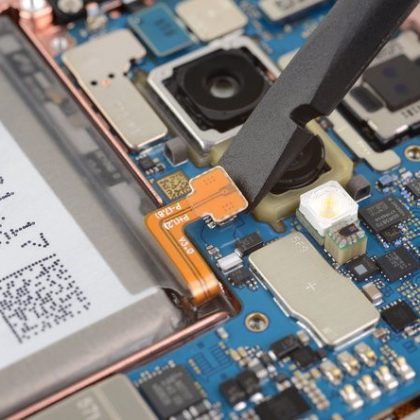

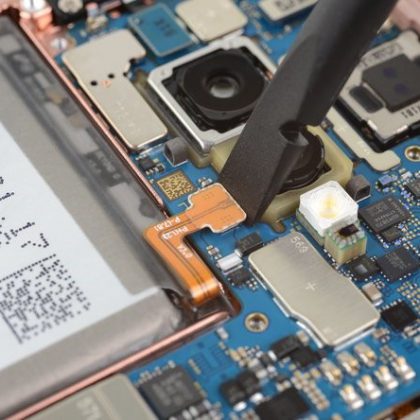

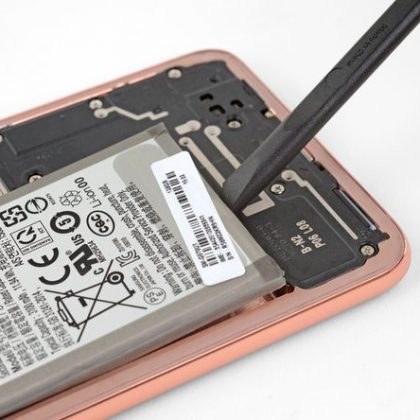

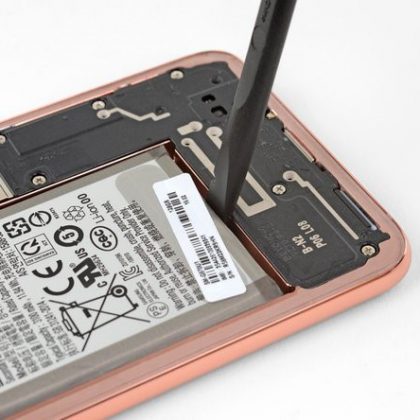

• طرف تخت اسپاتول را زیر کانکتور باتری قرار دهید، به سمت بالا اهرم کنید و کانکتور را از سوکتش خارج کنید.
• نکته: هنگامی که این اتصالات را جدا کردید، مراقب باشید کانکتورها خیلی از مسیر و جای خود دور نشوند.
• به آرامی کابل منعطف باتری را از سوکت مادربورد دور کنید تا از هر گونه اتصال تصادفی جلوگیری شود.

• این مرحله می تواند با استفاده از محلول رقیق کننده چسب یا الکل ایزوپروپیل غلیظ (بالای 90 درصد) تکمیل شود.
• لبه پایین گوشی را به سمت بالا بیاورید و زاویه دار کنید طوریکه محلول رقیق کننده چسب از پایین باتری به سمت بالای باتری جریان یابد و چسب های در مسیر خود را رقیق کند.

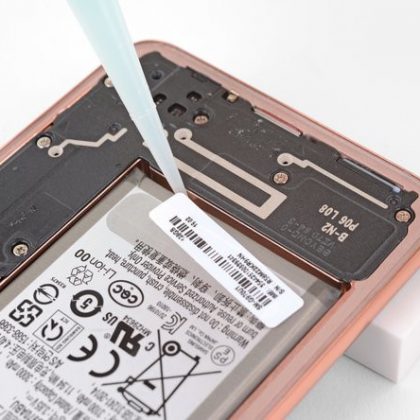

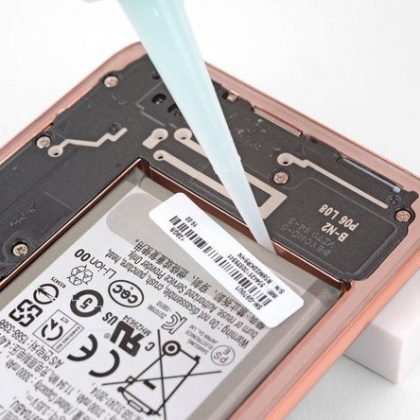

• چند قطره الکل ایزوپروپیل و یا رقیق کننده چسب را در امتداد لبه پایین باتری بریزید. چند دقیقه صبر کنید تا محلول رقیق کننده چسب ها را شل کند.

• نوک تخت اسپاتول را زیر لبه باتری کرده با دقت اهرم کنید تا باتری جدا شود.سعی کنید در حین اهرم کردن به باتری آسیب نزنید و یا باعث تغییر شکل و یا تورفتگی باتری نشوید. پوسته نرم باتری های لیتیوم یونی در اثر برخورد با اجسام نوک تیز پاره شده و آسیب می بیند و ممکن است مواد شیمیایی را به بیرون منتشر کند که این مواد به نوبه خود خطرناک هستند و می توانند منجر به انفجار و آتش سوزی شوند.
• اگر هنگام اهرم، باتری مقاومت می کند و جدا نمی شود، فشار وارد نکنید و به باتری آسیب نرسانید. صبور باشید و دوباره کمی محلول رقیق کننده بزنید و بعد از چند دقیقه دوباره امتحان کنید.

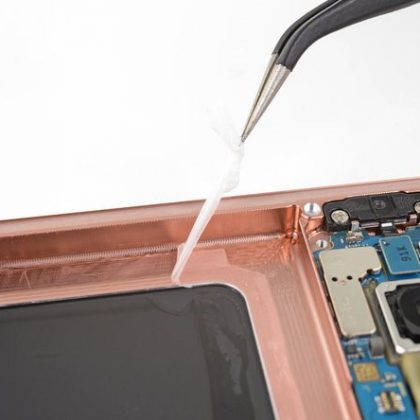

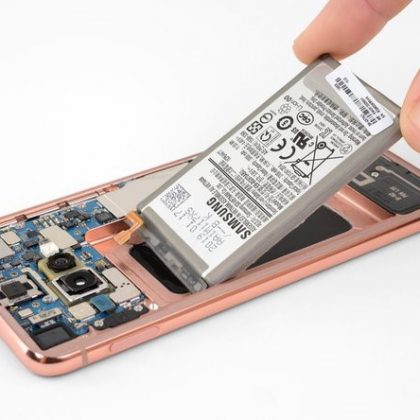

• اکنون لبه های باتری را با دست گرفته و باتری را بردارید.نکته: هرگز از باتری قدیمی دوباره استفاده نکنید و یک باتری نو خریداری کرده و جایگزین کنید. استفاده از باتری قدیمی احتمال افزایش خطر را بالا می برد.
• قبل از نصب یک باتری تعویضی، از تمیزکاری و پاک بودن سطح از هر گونه چسب و مواد خارجی اطمینان حاصل کنید.
• قبل از اینکه باتری جدید را نصب کنید و چسب ها را بزنید، به طور موقت کانکتور باتری را به مادر بورد وصل کنید، شرایط را بررسی کنید و اگر متوجه مشکلی شدید آن را بر طرف نمایید.برای نصب باتری جدید و چسب زدن به باتری، این دستورالعمل را دنبال کنید.

برای نصب قطعات این دستگاه تمام مراحل بالا را از آخر به اول به صورت برعکس انجام دهید.

بعد از اتمام عملیات تعویض باتری برای بهینه کردن عملکرد آن، باتری جدید را کالیبره کنید. بدین روش که ابتدا باتری را تا 100 درصد شارژ کنید، سپس همانطور که در حال شارژ است به مدت حداقل 2 ساعت، رها کنید. بعد از آن گوشی خود را از شارژ بیرون آورده استفاده کنید تا زمانی که گوشی به خاطر تخلیه شارژ خاموش شود. سپس، باتری را یکبار دیگر و بدون وقفه فول شارژ کنید.باتری قدیمی و معیوب را مطابق با استانداردهای دفع ضایعات الکترونیکی (R2) دور بریزید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی سامسونگ اس 10 ایی گرفته شده است.
