آموزش تعویض باتری آیفون XR

هشدار: قبل از شروع به کار، شارژ شارژ باتری فعلی را به زیر 25% تخلیه کنید. باتری های لیتیوم یون که شارژ بالایی داشته باشد در صورتی که پانچ شوند و یا با جسم نوک تیز فلزی به آن ضربه وارد شود به احتمال زیاد منفجر می شود و منجر به آتش سوزی می شودقبل از شروع عملیات تعویض باتری، دستگاه را خاموش کنید.دو پیچ t1 بلند 6.7 میلیمتری در لبه پایین قاب آیفون وجود دارند، با پیچ گوشتی مخصوص، آنها را باز کنید.باز شدن آیفون، خاصیت ضد آب بودنش را به خطر می اندازد. قبل از رفتن به مرحله بعدی، واشرهای آب بندی که زیر کلگی پیچ ها قرار دارند را تعویض کنید و یا حداقل مراقب باشید که آیفون در معرض آب قرار نگیرد.درست زیر کلگی هر پیچ t1، دو واشر لاستیکی مشکی رنگ قرار دارد. شرایط این واشرها را بررسی کنید تا حداکثر حفاظت در برابر گرد و خاک و مایعات صورت گیرد و یا حداقل هنگام نصب دوباره، پیچ ها را تعویض کنید.

• حرارت دادن لبه پایین آیفون، چسب نگهدارنده نمایشگر را شل می کند و باعث می شود که راحت تر باز شود.
• برای حرارت دادن از سشوار و یا هیتر استفاده کنید، و یا iOpener را پیش حرارت دهید و به مدت یک دقیقه به لبه زیرین قاب آیفون بگیرید تا زیر چسب شل شود.

• نکته: دو مرحله بعدی نحوه استفاده از قاب کش یا iSclack را شرح می دهد که اکثر تعمیرکاران به وفور از این ابزار دستی استفاده می کنند. اگر از قاب کش استفاده نمی کنید، از دو مرحله پایین عبور کنید و از روش دیگری که در مراحل بعدی شرح خواهیم داد استفاده کنید.
• قطعه پلاستیکی که در وسط قاب کش قرار دارد را بردارید، این قطعه برای نزدیک کردن دو کاپ مکنده به یکدیگر و اتصال محکم قاب به قاب کش بکار برده می شود، در گوشی های بزرگتر، مثل این آیفون به این قطعه نیازی نیست.
• کاپ های مکنده را در نزدیکی لبه پایین آیفون قرار دهید، یکی از کاپ ها را روی پنل جلو و دیگری را روی پنل عقب بیندازید.
• هر دو کاپ مکنده را فشار دهید تا محکم به بدنه بچسبند.
• نکته: اگر صفحه نمایش و یا گلس پشت به طور فجیعی شکسته شده باشند، ابتدا روی پنل ها یک لایه چسب پهن انداخته و سپس کاپ ها را بچسبانید. معمولاً در جعبه ابزار قاب کش، چسب پهن گذاشته شده است.

• گوشی را محکم بگیرید و دستگیره های قاب کش را کمی فشار داده به هم نزدیک کنید تا صفحه نمایش از قاب عقب به آرامی جدا شود.
• نکته: لازم نیست که صفحه را به طور کامل جدا کنید همین که شکاف کوچکی در لبه پایین ایجاد شود کافی است.
• نوک کاردک یا ابزار کوچک مثلث شکل را در داخل شکاف ایجاد شده زیر صفحه نمایش فرو ببرید و اجازه دهید در همان قسمت باقی بماند.
• از دو مرحله بعدی عبور کنید و مرحله 8 به بعد را ادامه دهید.

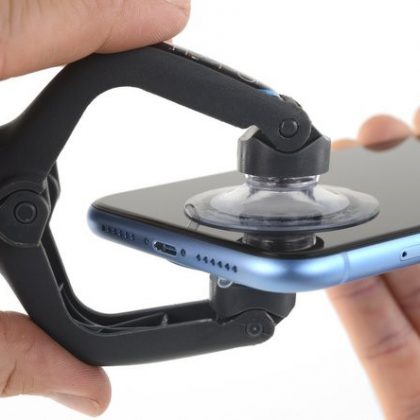

• اگر برای ایجاد شکاف در لبه زیرین قاب آیفون ایکس آر بجای قاب کش (iSlack) از یک کاپ مکنده دستی (Single Suction) استفاده می کنید. کاپ مکنده را به طور یکنواخت روی لبه پایینی صفحه محکم بچسبانید، طوریکه که روی گلس چروک نیفتد.
• نکته: اگر سطح شکستگی صفحه نمایش زیاد باشد قبل از انداختن کاپ مکنده ابتدا با نوار چسب پهن روی گلس را بپوشانید این کار هم باعث می شود که کاپ مکنده بهتر بچسبد و هم اینکه در هنگام جدا کردن گلس یکجا بلند می شود. در برخی مواقع، برخی از تعمیرکاران بجای استفاده از کاپ مکنده از چسب های پهن بسیار قوی استفاده می کنند و سپس صفحه را جدا می کنند. اگر چسب پهن موجود نبود می توانید به لبه کاپ مکنده چسب مایع قوی بزنید و کاپ را به صفحه بچسبانید.

• آیفون را در حالتی که صفحه نمایش آن رو به سمت بالا است محکم نگه دارید و به آرامی کاپ مکنده را بکشید، فشار وارده باید ثابت و یکنواخت باشد تا فقط بین پنل جلو و قاب پشت شکاف کوجکی باز شود.
• نوک کاردک را بین شکاف قرار دهید.
• نکته: چسب آب بندی صفحه نمایش را در جای خود بسیار محکم نگه می دارد؛ با کمی فشار قابل توجه، بین پنل ها، شکاف اولیه ایجاد کنید. انجام این کار بسیار سخت است و اگر چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا چسب ها را کمی حرارت داده به آرامی کاپ مکنده را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود.

• کاردک را گوشه سمت چپ پایین صفحه آیفون حرکت دهید تا نوک آن چسب های آب بندی لبه زیرین قاب را کاملاً از بین ببرد.
• نکته: نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا سیم های داخل آسیب وارد کند.
• پیک را به لبه سمت چپ قاب آیفون XR منتقل کرده و لاستیک های آب بندی این بخش از قاب گوشی را هم با حرکت دادن پیک از بین ببرید.
• نکته: از فرو بردن بیش از اندازه نوک کاردک در داخل قاب آیفون خودداری کنید چون ممکن است به قطعات سخت افزاری دستگاه آسیب وارد شود. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

• پیک را دوباره به لبه زیرین قاب آیفون ایکس آر، فرو برده و این بار از این بخش به لبه سمت راست آن بکشید تا چسب های گوشه دیگر نیز جدا شوند.
• نکته: دقیقاً مثل حالت قبل، از فرو بردن بیش از اندازه نوک کاردک در داخل قاب آیفون خودداری کنید چون ممکن است به قطعات سخت افزاری دستگاه آسیب وارد شود. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

• نکته: لبه بالای صفحه نمایش هم با چسب و هم با گیره متصل شده است. پس دقت کنید!
• نوک کاردک را به لبه فوقانی صفحه آیفون هدایت کرده به آرامی به سمت سوکت شارژ بکشید و خیلی کم بالا و پایین کنید.
• نکته: اگر فشار بیش از حد اعمال شود ممکن است گیره ها بشکنند.
• نکته: دوباره دقت کنید از فرو بردن بیش از اندازه نوک کاردک در لبه فوقانی انواع گوشی های آیفون خودداری کنید، چرا که در این قسمت سنسور فیس آی دی نصب شده است و نباید در اثر حرکت کاردک، آسیبی به آن وارد شود. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.
• همین کار را در گوشه بالا مقابل انجام دهید و باقیمانده چسب ها را جدا کنید.

با انگشت زائده کوچک روی کاپ مکنده ار بکشید و کاپ را از پنل جلو جدا کنید.

• آیفون را روی میز کار قرار دهید لبه سمت چپ پنل جلوی آیفون را با دست گرفته و به طور کتابی از روی قاب پشت گوشی باز کنید.
• نکته: صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به لاجیک بورد و به یکدیگر متصل هستند.
• گوشی را طوری محکم روی میز کار قرار دهید که حین عملیات، جابجا نشود و یا تکان نخورد.
• نکته: وقتی ال سی دی را بلند کردید مراقب باشید که در اثر افتادن آن روی کف، به کابل ها و اتصالات آسیب نرسد، بنابراین می توانید از جعبه کارتنی گوشی استفاده کنید و یا نهایتاً جسم سنگینی پشت آن بگذارید تا مانع از افتادن و تکان خوردن صفحه شود (به تصویر سوم دقت کنید)

• سه پیچ 1.2 میلیمتری YOOO که براکت کانکتور باتری را نگه داشته است را باز کنید. در تصویر با رنگ قرمز نشان داده شده است.
• با نوک پنس براکت روی کانکتور باتری را بردارید.
• نکته: هنگام بستن مجدد، و قبل از سرهم بندی و آب بندی صفحه نمایش، همه چیز را کنترل کنید چک کنید ببینید که گوشی به خوبی کار می کند و سپس ادامه دهید.

• با استفاده از اسپاتول، کانکتور باتری را به سمت بالا اهرم کنید و از روی سوکتش آزاد کنید.
• سعی کنید به درزبند سیلیکونی مشکی اطراف آن و همچنین اتصالات بورد آسیبی وارد نشود. این درزبند اضافی، از ورود آب و گرد و خاک به داخل جلوگیری می کند.
• کانکتور را کمی به سمت بیرون از لاجیک بورد خم کنید تا از اتصال ناگهانی آن با سوکت جلوگیری شود.

• دو پیچ 1.2 میلیمتری YOOO که براکت کانکتور ال سی دی را نگه داشته است را باز کنید.
• براکت را با نوک پنس بردارید.

• نوک اسپاتول را زیر کابل دیجیتایزر فرو برده و به آرامی آن را اهرم کنید تا از روی سوکتش آزاد شود.
• نکته (مخصوص بستن گوشی): برای نصب مجدد کانکتور تاچ بعد از تعویض باتری، نباید به وسط آن نیروی فشاری وارد کنید. بدین منظور ابتدا کانکتور تاچ را روی سوکتش قرار دهید و سپس به یک سمت آن فشار ملایمی وارد کنید تا یک صدای تیک شنیده شوند. حالا همین کار را برای سمت دیگر کانکتور تکرار کنید تا به طور کامل روی سوکتش نصب گردد. اگر کانکتور درست جا انداخته نشده باشد، پین های های خم می شود و باعث آسیب به قطعاتی داخلی می گردد.
• نکته (در صورت نیاز): در برخی مواقع دیده شده که بعد از تعویض باتری آیفون XR و روشن کردن گوشی، تاچ یا ال سی دی آن درست عمل نمی‌کنند. برای رفع این مشکل باید گوشی را باز کنید و کانکتورهای باتری و سپس تاچ و ال سی دی آیفون را جدا نمایید. چک کنید ببینید که روی سوکت گرد و خاک و یا مانع فیزیکی دیگری قرار نگرفته است، سپس کانکتور های تاچ و ال سی دی را مجددا نصب و در آخر کانکتور باتری را روی سوکتش نصب کنید. گوشی را روشن و عملکرد تاچ و ال سی دی آن را بررسی نمایید. اکنون مشکل حل خواهد شد.

نوک اسپاتول را زیر کانکتور کابل ال سی دی قرار داده و خیلی آرام آن را به سمت بالا اهرم کنید تا از روی سوکتش آزاد شود.

• پنج پیچ نگهدارنده براکت کانکتور لاجیک بورد به قاب پشت را باز کنید.پیچ 1.3 میلیمتری چهارسو را باز کنید که در عکس با رنگ قرمز مشخص شده است. پیچ 1.5 میلیمتری چهارسو را باز کنید که در عکس با رنگ نارنجی مشخص شده است. سه پیچ 1.2 میلیمتری YOOO را باز کنید که در عکس با رنگ سبز مشخص شده‌ اند.
• براکت را با پنس از لاجیک بورد جدا کنید.
• مراقب باشید براکت کوچکتر را نیز از روی لبه جدا کرده باشید. این براکت با یک گیره کوچک متصل شده است.

با نوک اسپاتول، کانکتور سنسور های جلو را به سمت بالا اهرم کنید و از روی سوکتش آزاد کنید.

• اکنون می‌توانید پنل جلو و قاب پشت را به طور کامل از هم جدا کنید.
• نکته (مخصوص بستن گوشی): اگر می‌خواهید بعد از تعویض باتری خاصیت ضد آب آن حفظ شود، در همین مرحله توقف داشته باشید و لاستیک های آب بندی جدیدی را در لبه های قاب گوشی نصب کنید. در صورت عدم انجام این کار آیفون تعمیر شده خاصیت ضد آب خود را از دست می‌دهد.

• هفت پیچ نگهدارنده براکت زیر موتور لمسی و بلندگو را باز کنید:
• سه پیچ 1.4 میلیمتری چهارسو را باز کنید که در عکس با رنگ قرمز مشخص شده‌اند.
• دو پیچ 1.7 میلیمتری چهارسو را باز کنید که در عکس با رنگ نارنجی مشخص شده‌اند.
• پیچ 1.9 میلیمتری چهارسو را باز کنید که در عکس با رنگ زرد مشخص شده اند.
• پیچ 1.6 میلیمتری چهارسو را باز کنید که در عکس با رنگ سبز مشخص شده اند.

با نوک پنس، براکت لبه زیرین قاب را گرفته و آن را به سمت بالا بچرخانید. در این مرحله سعی نکنید براکت را به طور کامل جدا کنید، چون این براکت با یک کابل منعطف کوچک به برد گوشی متصل است.

در حالیکه براکت را بالا نگه داشته اید با نوک اسپاتول آن را به سمت بالا اهرم کنید و با احتیاط کابل منعطف را از روی سوکتش آزاد کنید.

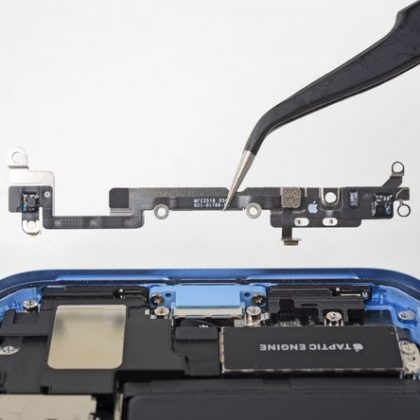

براکت لبه زیرین قاب پشت آیفون را با نوک پنس گرفته و جدا کنید.

با نوک پنس نوار مشکی و کاور مستطیل شکل لاستیکی روی کانکتور موتور ویبره (Taptic Engine) را بر دارید.

• پنج پیچ نگهدارنده بلندگوی پایین را باز کنید:
• پیچ 2.8 میلیمتری دو طبقه ای راباز کنید که در عکس با رنگ قرمز مشخص شده است.این پیچ ها ابزار مخصوص به خود را دارد و هنگام باز کردن مراقب باشید که نوک پیچ گوشتی از روی پیچ سر نخورد و به سایر قطعات آسیب وارد نشود.
• پیچ 2.3 میلیمتری دو طبقه ای را باز کنید که در عکس با رنگ نارنجی مشخص شده است.
• پیچ 2.3 میلیمتری چهارسو را باز کنید که در عکس با رنگ زرد مشخص شده است.
• پیچ 1.8 میلیمتری چهارسو را باز کنید که در عکس با رنگ سبز مشخص شده است.
• پیچ 1.6 میلیمتری چهارسو را باز کنید که در عکس با رنگ آبی مشخص شده است.

• با نوک پنس، براکت کوچکی که در گوشه سمت راست و فوقانی اسپیکر قرار دارد را بردارید.
• از نوک پنس استفاده کنید و براکت روی کانکتور موتور ویبره را از روی سوکتش بردارید.

• نوک اسپاتول را زیر گوشه فوقانی اسپیکر نزدیک به لبه قاب آیفون قرار دهید.
• خیلی آرام آن را به سمت بالا اهرم کنید تا لبه فوقانی کپسول اسپیکر از روی قاب پشت گوشی بلند شود.

• لبه فوقانی کپسول اسپیکر را با انگشتان بگیرید و آن را به سمت عقب بکشید تا چسب آن جدا شده و به طور کامل از گوشه قاب پشت دستگاه آزاد شود.
• اسپیکر را از لبه پایین آیفون بیرون بکشید تا واشر چسبی نیز جدا شود.

• اسپیکر را جدا کنید.
• واشر چسبی اسپیکر دیگر قابل استفاده نیست. باقی مانده چسب هایی که در محل نصب کپسول اسپیکر وجود دارد را با نوک پنس از لبه های قاب گوشی جدا کنید.
• برای کمک به آب بندی و جلوگیری از نفوذ گرد و خاک، هنگام بستن گوشی از یک واشر چسبی نو استفاده کنید. قبل از انداختن واشر، با استفاده از الکل و یک پارچه تمیز محل را به خوبی تمیز کنید تا واشر به خوبی بچسبد، سپس اسپیکر را نصب کنید.

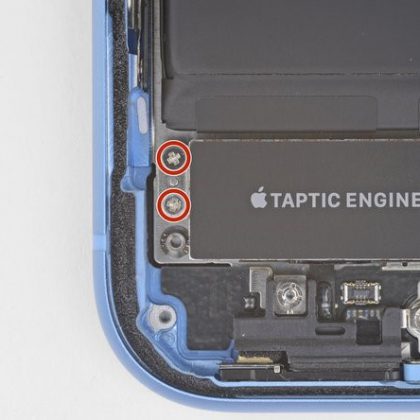

دو پیچ 1.8 میلیمتری چهارسو که موتور ویبره را نگهداشته است را باز کنید، که در عکس با رنگ قرمز مشخص شده‌ اند.

با استفاده از نوک اسپاتول موتور ویبره را به سمت بالا اهرم کنید، کابل منعطف را از روی سوکتش آزاد کنید.

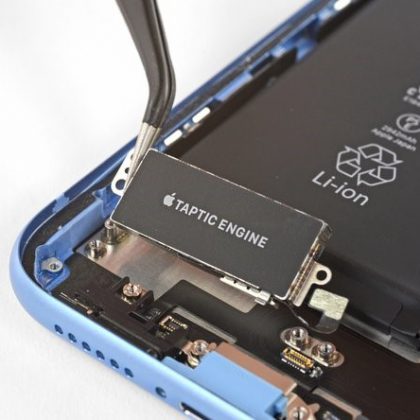

با نوک پنس، گوشه موتور ویبره را گرفته و آن را به طور کامل از لبه زیرین قاب پشت دستگاه جدا کنید.

• باتری ایکس آر با چهار نوار چسب مخصوص و ارتجاعی محکم به قاب پشت چسبیده است این چسب ها در زیر باتری گوشی نصب شده اند که خاصیت چسبندگی بالایی دارند و منجر به کیپ شدن باتری روی قاب پشت آیفون می‌شوند.
• اگر به دو لبه عرضی باتری آیفون ایکس آر دقت کنید متوجه خواهید شد که لبه چسب های نگهدارنده باتری قابل رویت هستند. این قسمت ها در عکس با کادر قرمز رنگ مشخص شده‌اند. تعداد این چسب ها دو عدد است و شامل چهار لبه در دو سمت باتری می‌شوند که باید به ترتیب آزاد گردند.

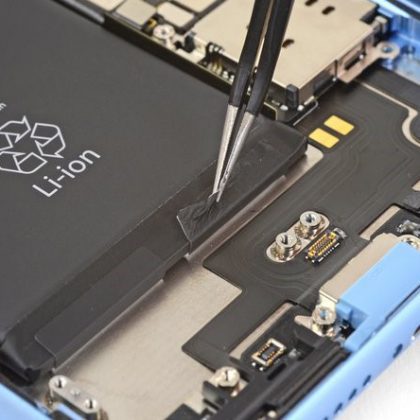

• با نوک پنس اولین زائده چسب در لبه پایین سمت راست باتری را گرفته و بکشید.
• نکته: مراقب باشید که حین کار روی باتری از اشیاء نوک تیز استفاده نکنید و یا اینکه نوک پنس باعث آسیب به باتری نشود. چرا که ممکن است انفجار و آتش سوزی صورت گیرد.

• لبه اولین چسب بخش زیرین باتری آیفون XR تعمیری را با نوک انگشت بگیرید و آن را با نیروی یکنواخت و زاویه 45 درجه به سمت عقب بکشید. در این شرایط چسب تا چند برابر طول اصلی خودش کش می‌آید. کشیدن چسب با نیروی یکنواخت و زاویه 45 درجه را تا جایی ادامه دهید که به طور کامل از زیر باتری آزاد شود.
• لبه دومین چسب بخش زیرین باتری iPhone XR را هم گرفته و دقیقا مثل حالت قبل عمل کنید تا این چسب هم به طور کامل از زیر باتری آیفون آزاد شود.
• نکته: در صورتی که چسب های زیر باتری به خوبی آزاد نشده و زود پاره شدند نگران نباشید، با انگشت از قسمتی که پاره شده بگیرید و دوباره بکشید.
• اگر نوار طوری پاره شده است که قادر به گرفتن با انگشت و کشیدن نیست، نگران نباشید در مرحله توضیح خواهیم داد.

• مراحل بالا را تکرار کنید و سه نوار چسب باقیمانده را جدا کنید.
• دقت داشته باشید که در حین انجام این مرحله باید با یک دست باتری آیفون را با نیروی ملایم روی قاب پشت گوشی فشار دهید تا از بیرون پریدن باتری پیشگیری شود.
• اگر تمام نوارهای چسب را با موفقیت برداشتید، از مرحله بعد عبور کنید.
• نکته: اگر حین انجام مراحل بالا نوار چسب زیر باتری پاره شد و نتوانستید آن را بیرون بیاورید، با مرحله بعد ادامه دهید.

• نکته: انجام این مرحله فقط در شرایطی لازم است که چسب های نگهدارنده باتری iPhone XR به خوبی از زیر آن آزاد نشده باشند و باتری از روی قاب پشت گوشی جدا نشود. با آی‌اوپنر، سشوار یا هیتر به قاب پشت آیفون ایکس آر و محل نصب چسب های نگهدارنده باتری گرما اعمال کنید. این کار بعث شل شدن چسب ها می شود.
• اعمال حرارت باید به قدری باشد که وقتی بدنه را لمس می کنید خیلی داغ نشده باشد. حرارت دادن بیش از حد می تواند منجر به اشتعال باتری شود.
• یک نخ مقاوم مثل نخ دندان یا نخ نایلونی را به شیوه‌ای که در عکس دوم نشان داده شده است روی انگشت دو دستتان بپیچید و وسط آن را از زیر باتری رد کنید تا باقی مانده چسب های نگهدارنده زیر باتری به طور کامل از بین بروند و به راحتی قادر به جداسازی باتری شوید.
• این کار را با دقت و صبر و حوصله انجام دهید تا چسب ها جدا شده و باتری بدون آسیب باقی بماند.
• نکته: اگر برای برداشتن باتری از ابزارهای اهرم استفاده می کنید خیلی احتیاط کند تا به کابل های منعطف و یا سیم پیچ شارژ بی سیم که مستقیماً زیر باتری قرار دارند، آسیب وارد نشود.

• اکنون باتری را از روی قاب پشت آیفون بردارید.
• قبل از نصب باتری جدید موتور ویبره و اسپیکر را نصب کنید. با این کار باتری صاف و تراز به خوبی در جای خود قرار می گیرد.
• اگر باتری جدید دارای نوار چسب های از پیش نصب شده نمی باشد، به دستورالعمل راهنمای تعویض نوار چسب باتری مراجعه کنید.
