آموزش تعویض ال سی دی آیفون 8

• قبل از اینکه شروع کنید، شارژ باتری آیفون خود را به زیر 25% خالی کنید. باتری لیتیوم یون فول شارژ اگر به اشتباه و به صورت اتفاقی با اشیاء نوک تیز مثل پیچ گوشتی ها و یا پنس برخورد کند می تواند منجر به انفجار و یا خطرات بالقوه شود.
• قبل از باز کردن گوشی، ابتدا آن را خاموش کنید.
• در لبه پایین گوشی های آیفون دو پیچ t1 بلند 3.5 میلیمتری قرار دارد، با پیچ گوشتی مخصوص، آنها را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.
• با باز شدن صفحه نمایش آیفون، واشرهای آب بندی و ویژگی ضد آب بودن دستگاه به خطر می افتد. قبل از اینکه به مرحله بعد بروید چند واشر آب بندی، آماده داشته باشید، و یا اگر گوشی را با همان واشرهای قبلی و یا بدون واشر آب بندی نصب و سرهم بندی کردید، حداقل مراقب باشید که آیفون دیگر در معرض آب قرار نگیرد.

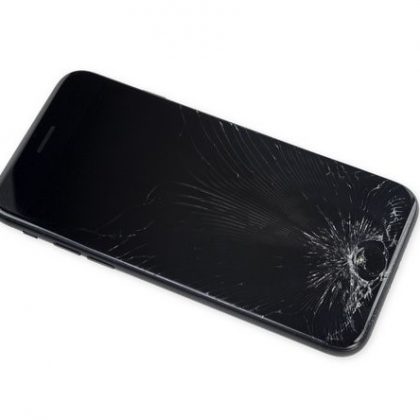

• اگر گلس صفحه نمایش شما ترک شدید خورده است و بیم این می رود که هنگام برداشتن و تعمیر صفحه نمایش قطعات آن شکسته و به پوست دست و صورت آسیب وارد می شود، روی گلس را با یک یا دو لایه چسب پهن به صورت همپوشانی شده بپوشانید.

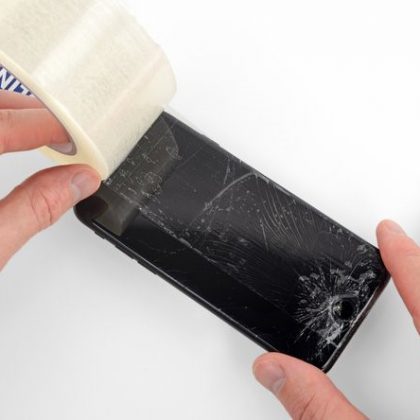

• لایه های چسب را طوری روی گلس آیفون بیندازید که کل صفحه را بپوشاند.

انداختن لایه چسب پهن روی صفحه نمایش باعث می شود که گلس یکپارچگی خود را حفظ کند و هنگام بلند کردن صفحه نمایش، صفحه به صورت یکجا بلند شود.

هنگام تعویض صفحه نمایش شکسته شده عینک محافظ بزنید و نکات ایمنی را رعایت کنید.

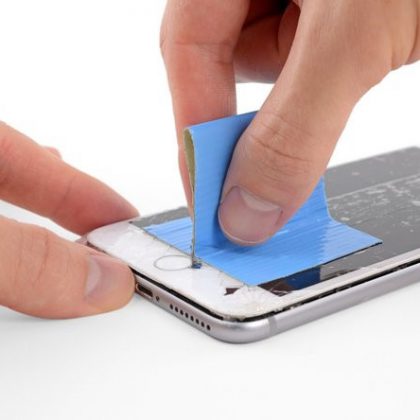

• اگر سطح شکستگی صفحه نمایش شدید است و تعداد قطعات شکسته شده صفحه، فراوان و ریز است، می توانید از یک لایه نوار چسب محکم و قوی استفاده کنید، نوار چسب را چند دور لوله کنید، آن را روی صفحه بچسبانید و انگشت خود را داخل لوله چسب کرده محکم بکشید تا صفحه نمایش بلند شود.

• لبه پایین آیفون را حرارت دهید، حرارت باعث شل شدن چسب نگهدارنده نمایشگر می شود و باعث می شود که راحت تر باز شود.

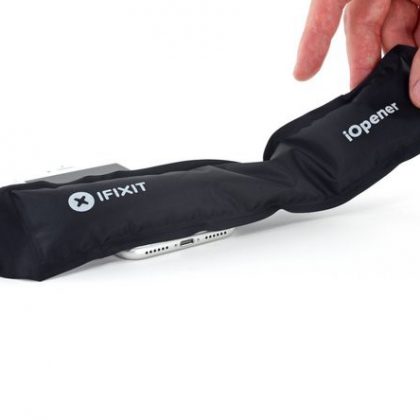

• برای حرارت دادن از سشوار صنعتی، هیتر استفاده کنید و یا آی¬اُپنر که از پیش گرم شده است را به مدت 90 ثانیه روی لبه پایین قاب آیفون قرار دهید تا چسب ها شل شوند.

• پس از اینکه لبه های قاب را حرارت دادید، کاپ مکش را روی لبه پایینی پنل جلو، درست بالای دکمه هوم قرار دهید.
• اطمینان حاصل کنید که قسمتی از کاپ مکش با دکمه هوم همپوشانی نشده و روی دکمه هوم قرار نگرفته است. چرا که مانع از چسبیدن کامل کاپ مکش و ایجاد خلاء بین کاپ مکش و گلس جلو می شود.
• اگر سطح شکستگی صفحه نمایش آیفون شما شدید و گسترده است، روی آن را با یک لایه نوار چسب پهن شفاف که برای بسته بندی ها استفاده می شود بپوشانید تا کاپ مکش بهتر و مظ=طمئن تر به صفحه بچسبد. اگر چسب پهن در دسترس نبود همچنین می توانید بعد از اینکه کاپ مکش را به صفحه زدید با استفاده از چند قطره چسب قوی، کاپ را محکم به صفحه بچسبانید.

• دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.
• کاردک و یا هر ابزار نازک دیکری را برداشته و نوک آن را به اندازه چند میلی متر در شکاف ایجاد شده فرو کنید.
• چسب آب بندی نگهدارنده صفحه نمایش بسیار محکم و قوی است؛ برای جدا کردن چسب ها و ایجاد شکاف اولیه به نیروی قابل توجهی نیاز است. اگر برای باز کردن شکاف با مشکل مواجه شدید و چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا لبه ها را کمی حرارت داده و سپس به آرامی کاپ مکش را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود و بتوانید نوک کاردک را لای آن قرار دهید.

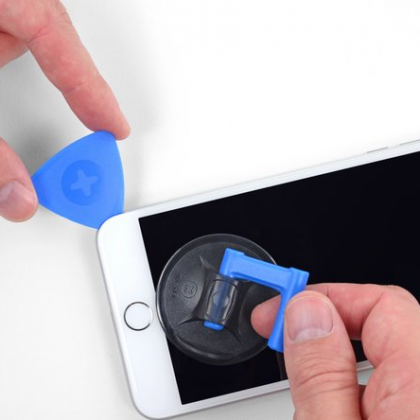

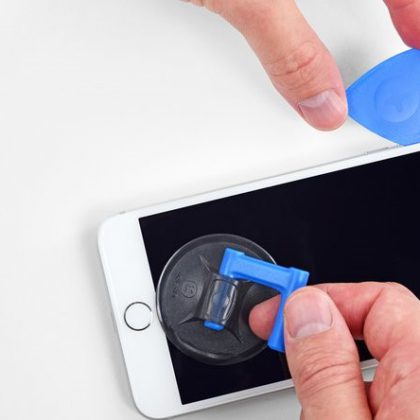

• کاردک را اطراف گوشه و سپس در امتداد لبه چپ تا گوشه بالای گوشی، و به سمت دکمه های کنترل حجم صدا و دکمه سکوت، بکشید و چسب نگهدارنده صفحه نمایش در سمت چپ گوشی را جدا کنید.
• وقتی به نزدیکی لبه بالا، سمت چپ گوشی رسیدید، کاردک را همانجا رها کنید.

هرگز سعی نکنید لبه بالای صفحه نمایش را از قاب پشت اهرم و یکباره جدا کنید، این قسمت بوسیله گیره های پلاستیکی نگه داشته شده است و ممکن است در اثر فشار شکسته و خراب شوند.

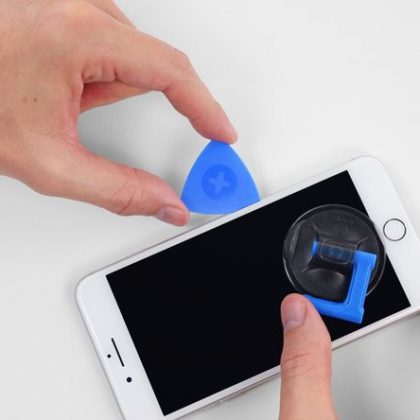

کاردک را دوباره در لبه پایین آیفون سمت راست گوشی وارد کنید و این بار به سمت بالا و در امتداد لبه راست گوشی بکشید و چسب های سمت راست را نیز به طور کامل جدا کنید.

نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی ویا کابل های منعطف در سمت چپ آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

• به آرامی کاپ مکش را به سمت بالا بکشید و لبه پایین صفحه نمایش را بلند کنید.
• هنگام بلند کردن صفحه نمایش مراقب باشید صفحه نمایش با زاویه بیش از 15 درجه بالا نیاید چرا که ممکن است کابل های منعطف متصل به صفحه نمایش کشیده و آسیب ببینند.
• با انگشت زائده کوچک روی کاپ مکش را بکشید و کاپ را از پنل جلو جدا کنید.

نوک کاردک را زیر صفحه نمایش در امتداد لبه بالای گوشی بکشید تا بقیه چسب ها نیز شل و جدا شوند.

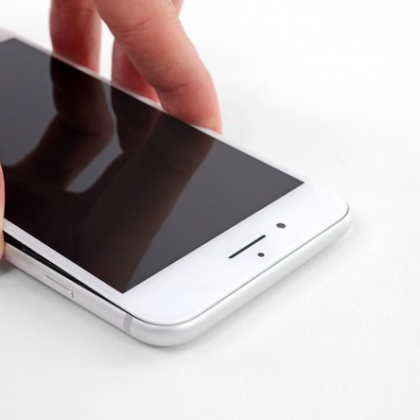

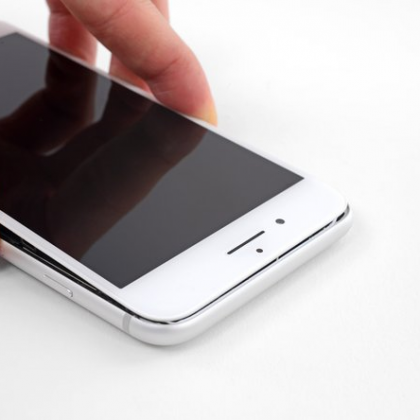

مجموعه صفحه نمایش را به آرامی به سمت پایین بکشید (به دور از لبه بالایی گوشی) تا گیره های نگهدارنده آن به قاب پشت جدا شوند.

• آیفون را روی میز کار قرار دهید لبه سمت چپ پنل جلوی آیفون را با دست گرفته و به طور کتابی از روی قاب پشت گوشی باز کنید.
• صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به لاجیک بورد و به یکدیگر متصل هستند.
• صفحه نمایش را که بلند کردید به یک جسم محکم مثلاً جعبه خود گوشی تکیه دهید.

• هر چهار پیچ نگهدارنده براکت کابل صفحه نمایش به لاجیک بورد را باز کنید.
• با استفاده از پیچ گوشتی چند سر، دو پیچ 1.3 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.
• همچنین دو پیچ 2.8 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ نشان داده شده است.

در سراسر عملیات تعمیر آیفون، هر پیچی را که باز می کنید آن را در الگوی پیچ ها قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید. بستن پیچ ها در جای اشتباه می تواند باعث آسیب همیشگی به آیفون شود.

• با نوک پنس لبه های براکت کابل صفحه نمایش را گرفته آن را بردارید

• با استفاده نوک تخت اسپاتول، کانکتور باتری را به سمت بالا اهرم کنید و از سوکتش روی لاجیک بورد خارج کنید.
• کانکتور را کمی به سمت بیرون از لاجیک بورد خم کنید تا در حین تعمیر از اتصال ناگهانی آن با سوکت جلوگیری شود و گوشی روشن نشود.

با استفاده از نوک اسپاتول و یا ناخن، کانکتور صفحه نمایش پایینی اصلی را به سمت بالا اهرم کنید و از سوکتش خارج کنید.

برای نصب مجدد این مدل کانکتورها، ابتدا با دقت کانکتور را تراز کنید و از یک طرف فشار دهید تا با یک کلیک در جای خود قرار گیرد، سپس همین کار را برای طرف دیگر تکرارکنید. هرگز روی قسمت وسط کانکتور فشار وارد نکنید. اگر کانکتور به خوبی تراز نشده باشد و فشار داده شود، پین های آن خم شده و آسیب دائمی وارد می کند.

با استفاده از اسپاتول و یا ناخن، دومین کانکتور کابل صفحه نمایش را جدا کنید. این کانکتور نیز مستقیماً پشت کانکتوری قرار گرفته است که در مرحله قبلی جدا کردید. نوک اسپاتول را زیر این کانکتور قرار دهید به سمت بالا اهرم کنید و از سوکتش خارج کنید.

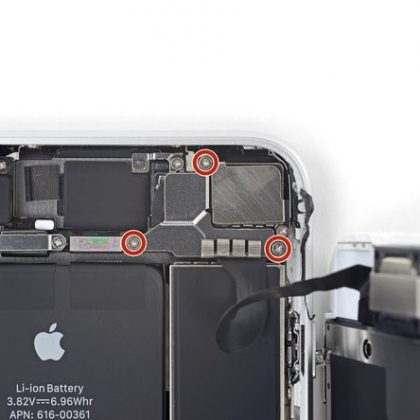

با پیچ گوشتی چندسر سه پیچ نگهدارنده براکت روی کانکتور مجموعه سنسور پنل جلو را باز کنید.

هر سه پیچ 1.3 میلی متری را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ مشخص شده است.

نوک اسپاتول و یا ناخن را زیر کانکتور مجموعه سنسور پنل جلو قرار دهید، به سمت بالا اهرم کنید و کابل منعطف مجموعه سنسور پنل جلو را جدا کنید.

لبه های صفحه نمایش را با دست گرفته و مجموعه پنل جلو را بردارید.

هنگام نصب مجدد به چسب های آب بندی اطراف لبه های صفحه نمایش دقت کنید. اگر لازم باشد چسب های قدیمی را برداشته و به دور لبه های صفحه نمایش، چسب جدید اضافه کنید.

• با استفاده از پیچ گوشتی چند سر، پیچ های نگهدارنده براکت روی سنسور هوم و یا تاچ آی دی را باز کنید.
• با استفاده از پیچ گوشتی چند سر، پیچ 1.2 میلی متری را باز کنید. جای این پیچ در تصویر مربوطه با دایره قرمز رنگ مشخص شده است.
• با پیچ گوشتی چند سر، سه پیچ 1.3 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ مشخص شده است.

در طی نصب مجدد، دقت کنید که این پیچ ها را خیلی سفت نکنید، چرا که ممکن است سنسور هوم کار نکند و مجبور باشید دوباره آن را باز کنید.

نوک تخت اسپاتول را زیر لبه چپ کانکتور کابل دکمه هوم قرار دهید، به آرامی اهرم کنید و آن را از سوکتش جدا کنید.

اگر شرایط طوری است که کل کانکتور بدون اینکه جدا شود به طور کامل به سمت دیگر برده می شود، نوک تخت اسپاتول را روی کابل در لبه بالای کانکتور گذاشته و به سمت پایین فشار دهید، سپس همزمان لبه چپ کانکتور را به سمت بالا اهرم کنید. بسیار مراقب باشید که به کابل و یا کانکتور آسیب وارد نکنید و یا سنسور را برای همیشه از کار نیندازید.

قسمت اطراف سنسور هوم و یا تاچ آی دی را حرارت دهید و چسب نگهدارنده کابل اختصاصی اش را شل کنید، طوریکه اطمینان حاصل نمایید که سنسور به راحتی برداشته می شود.

• مجموعه صفحه نمایش را به صورت کتابی به سمت دیگر ببرید. از سشوار مو و یا آی اُپنر که از قبل گرم شده است استفاده کنید و به مدت 90 ثانیه لبه پایینی صفحه نمایش را حرارت دهید تا چسب زیر سنسور شل شود.

مراقب باشید صفحه نمایش را خیلی حرارت ندهید. حرارت دادن باید به اندازه ای باشد که وقتی صفحه لمس می شود، در پوست دستتان احساس سوزش نداشته باشید.

نوک کاردک را زیر چسب نگهدارنده کابل سنسور هوم و یا تاچ آی دی در پشت پنل صفحه نمایش قرار دهید و به آرامی بکشید و چسب زیر آن را جدا کنید.

• با استفاده از پنس، مجموعه سنسور هوم و یا تاچ آی دی را گرفته و کابل آن را از طریق شکاف در پنل جلو آیفون بیرون بکشید.
• برای نصب مجدد، ابتدا مطابق با تصویر مربوطه، کابل را از طریق سوراخ پنل جلو عبور دهید و سپس نسبت به نصب آن اقدام نمایید.
• به همراه سنسور دکمه هوم که قرار است نصب کنید ممکن است چند پیچ Y000 اضافی گذاشته شده باشد. در صورتی که پیچ های قبلی معیوب شده است می توانید از این پیچ ها استفاده کنید.

قطعات تعویضی جدید خود را با قطعات اصلی مقایسه کنید – چک کنید قطعه ای از قلم نیفتاده باشد، قبل از نصب جای چسب های قدیمی را تمیز کنید و سپس از چسب جدید استفاده کنید. سعی کنید همیشه از بهترین ابزار تعمیر موبایل استفاده کنید تا بتوانید کار خود را به نحو احسن انجام دهید.

برای نصب و اتصال قطعات، مراحل بالا را از آخر به اول (برعکس) انجام دهید.

برای دفع زباله های الکترونیکی و قطعات معیوب از دستورالعمل مربوطه (R2) یا مشابه استفاده کنید.
