آموزش تعویض آنتن NFC سامسونگ S9

• قبل از شروع عملیات تعویض باتری موبایل، گوشی خود را خاموش کنید.
• از آی اپنر برای شل کردن چسب ز یر گلس پشت استفاده کنید. آی¬اپنر را گرم کنید و به مدت دو دقیقه روی قاب پشت قرار دهید.
• در طی این مرحله ممکن است لازم باشد چندین بار از این وسیله حرارتی استفاده کنید. برای اینکه دستگاه بیش از حد داغ نشود از دستورالعمل استفاده از آی¬اُپنر پیروی کنید.
• چسب سامسونگ گلکسی S9 بسیار قوی و محکم است. بجای آی¬آپنر می توان از سشوار مو، هیتر و یا صفحات داغ استفاد کرد، به هر حال دقت کنید که گوشی را بیش از حد حرارت ندهید ، صفحه نمایش آمولد و باتری داخل دستگاه هر دو به حرارت بیش از حد حساس هستند و زود از بین می روند.

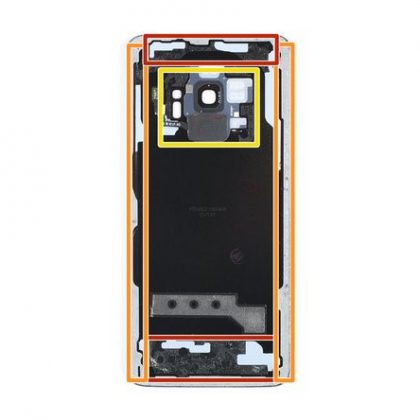

• در مراحل زیر، باید تمام چسب های نگهدارنده قاب پشت را جدا کنید.همانطورکه در این تصویر مشاهده می کنید چسب ها در داخل قاب پشت قرار گرفته اند.
• در ادامه باید چسب هایی که در این مناطق وجود دارند را برش دهید:
• در این قسمت ها بیشترین و ضخیم ترین چسب قرار گرفته است. در تصویر مربوطه با کادر قرمز رنگ مشخص شده است.
• در این قسمت ها کمترین و نازکترین چسب استفاده شده است. در تصویر مربوطه با کادر نارنجی رنگ مشخص شده است.
• از اهرم کردن و یا بریدن این منطقه جداً خودداری کنید، در این قسمت کابل منعطف سنسور اثرانگشت قرار دارد. در تصویر این قسمت با کادر زرد رنگ مشخص شده است.

• اگر گلس عقب گوشی شکسته باشد، ممکن است که کاپ مکش روی آن نچسبد. سعی کنید گلس پشت را با استفاده از نوار چسب قوی بلند کنید و یا وقتی کاپ مکش را به گلس عقب زدید با چسب قوی آن را بچسبانید و با دقت عمل کنید.

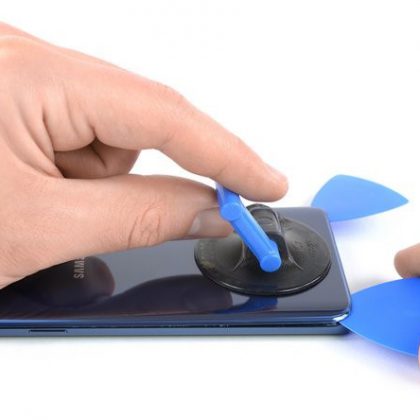

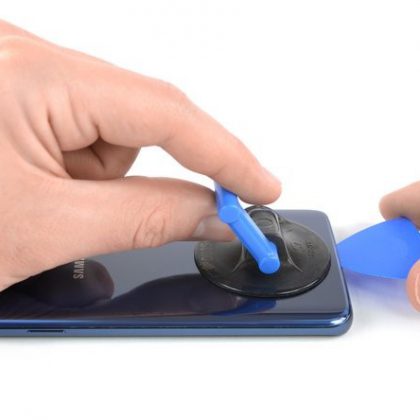

• کاپ مکش را به قاب پشت وصل کرده فشار دهید.

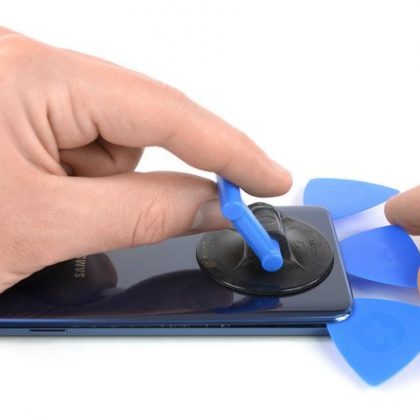

• کاپ مکش را بکشید و لبه پایین قاب پشت را بلند کنید و بین قاب پشت و فریم یک شکاف کوچک ایجاد کنید.
• کشیدن دستگیره کاپ مکش و ایجاد شکاف، مستلزم اعمال نیروی قابل توجه است، البته این کشیدن و اعمال نیرو باید به اندازه ای باشد که تنها یک شکاف کوچک بین قاب پشت و فریم ایجاد شود، و بتوان کاردک و یا ابزار شکافنده را وارد شکاف کرد. اگر برای همین مقدار ایجاد شکاف هم مشکل دارید و کار سخت شده است، چندین بار حرارت بدهید تا چسب ها شل شوند و دوباره امتحان کنید. توجه داشته باشید که چسب ها به سرعت سرد می شوند، بنابراین ممکن است حرارت دهی را تکرار کنید.
• کاردک را وارد شکاف کنید و به گوشه راست پایین گوشی بکشید و همانجا رها کنید.
• کاردک دوم را وارد کنید و به سمت گوشه چپ پایین گوشی بکشید.
• کاردک سوم را در پایین گوشی موبایل در وسط دو کاردک قبلی وارد کنید. این کاردک در حین برداشتن گلس پشت تا آخر باقی می ماند و مانع از چسبیدن دوباره چسب ها می شود.

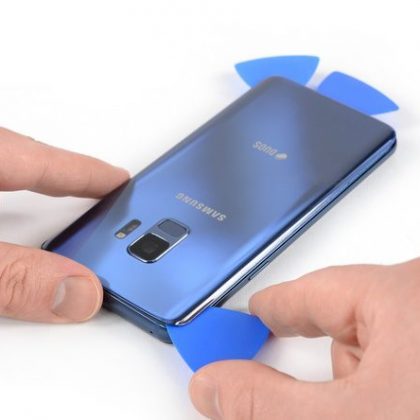

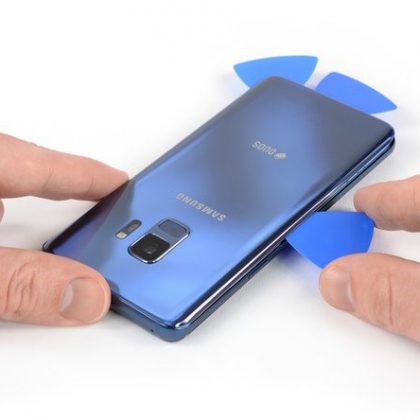

• در حالیکه تنها نوک کاردک را در شکاف قرار داده اید، آن را از پایین گوشه سمت چپ در به سمت بالای گوشی بکشید.
• کاردک را در گوشه بالای بکشید و رها کنید تا مانع از چسبیدن دوباره چسب ها و قاب به یکدیگر شود.

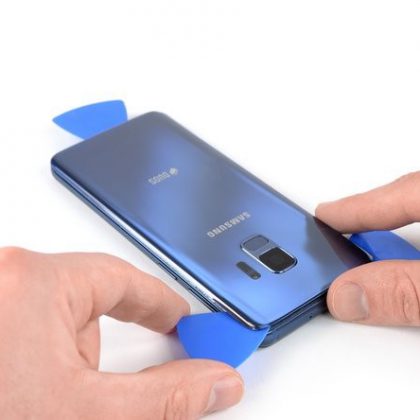

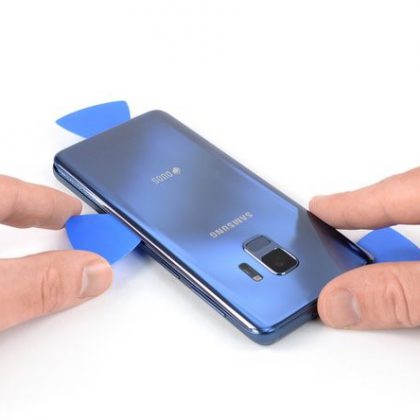

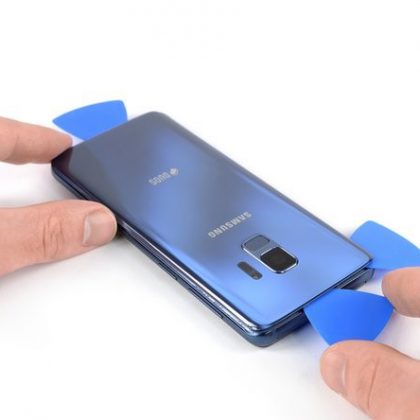

• کاردک را از پایین گوشه راست در امتداد سمت راست به بالای گوشی بکشید.
• اگر برش چسب ها سخت است و کاردک با فشار زیاد هم پیش نمی رود، حرارت بیشتری اعمال کنید. در طی فرایند برداشت قاب پشت، قاب همواره تحت فشار است و اگر چسب ها به اندازه کافی شل نشده باشند، احتمال شکستن آن وجود دارد.
• نوک کاردک را اطراف گوشه ها بکشید و باقیمانده چسب ها در بالای گوشی را برش دهید.
• با اینکه چسب ها را جدا کردید اما گلس پشت هنوز به طور کامل جدا نشده است. کابل منعطف اسکنر اثرانگشت هنوز قاب پشت را به مادربورد وصل کرده است.

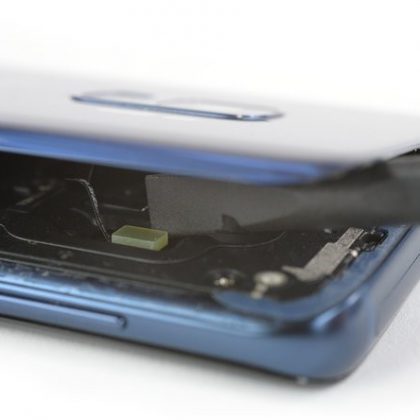

• با دقت، سمتی از گلس پشت که در آن دکمه تغییر حجم صدا واقع شده است را بلند کنید.

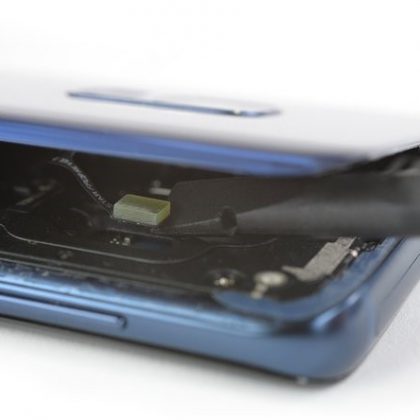

• با استفاده از لبه اسپاتول کابل منعطف سنسور اثرانگشت را اهرم کنید و از سوکتش جدا کنید.

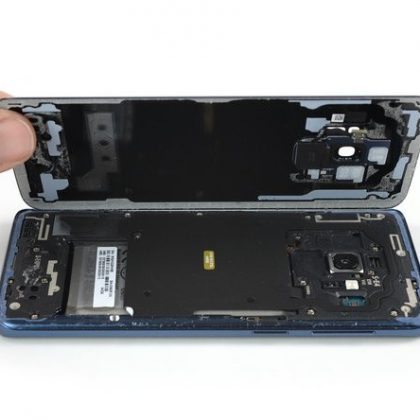

• پس از جدا کردن کابل منعطف سنسور اثر انگشت، گلس عقب را بردارید.
• هنگام نصب گوشی، با رعایت دستورالعمل مربوطه، چسب ها را تعویض کنیدو گلس پشت را مجدداً نصب کنید.
• در صورتی که قصد تعویض گلس عقب گوشی موبایل سامسونگ خود را دارد، با پیروی از دستورالعمل مربوطه، دور قاب دوربین عقب شامل اثرانگشت را روی گلس عقب جدید انتقال داده و گلس را نصب کنید.

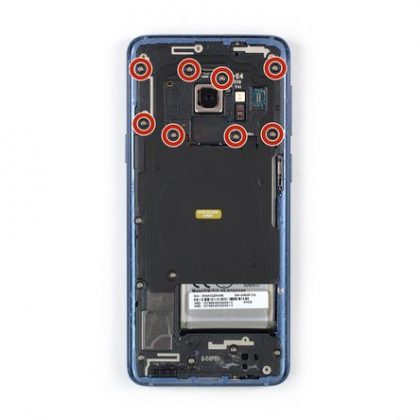

با استفاده از پیچ گوشتی چهارسو #00 هر هشت پیچ که قاب میانی فوقانی را نگه داشته است را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ مشخص شده اند.

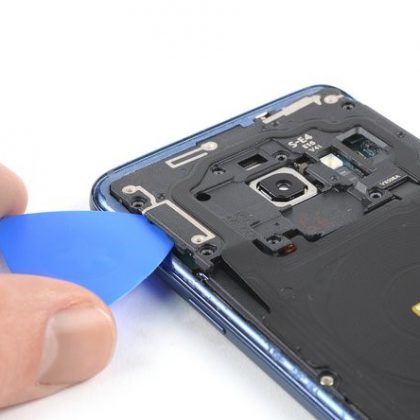

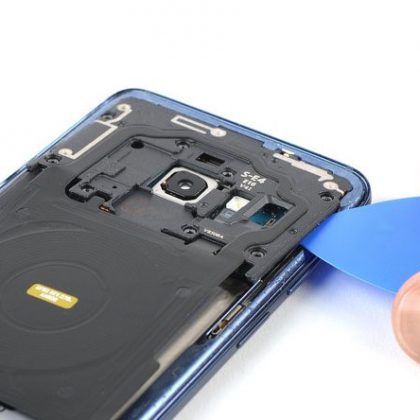

• کاردک را زیر گوشه راست کاور پلاستیکی که شامل آنتن NFC و سیم پیچ شارژ است قرار دهید.
• کاردک را به یک طرف بپیچانید و یا به سمت بالا اهرم کنید تا گیره های پلاستیکی نگهدارنده کاور آزاد شوند.

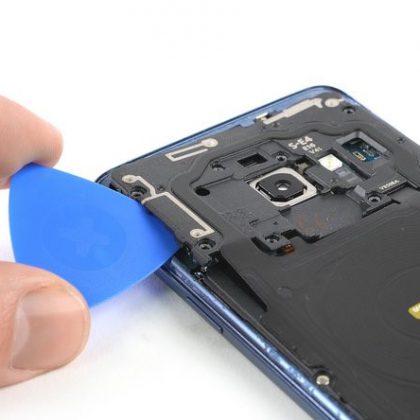

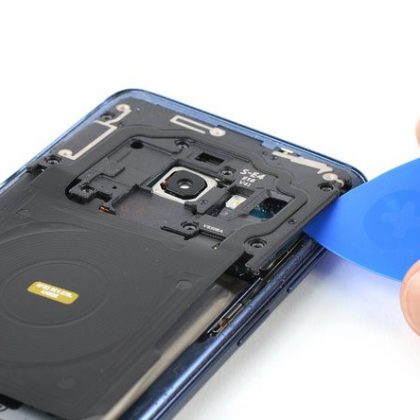

• نوک کاردک را زیر سمت چپ کاور پلاستیکی قرار دهید.
• کاردک را به یک طرف بپیچانید و یا به سمت بالا اهرم کنید تا گیره های پلاستیکی نگهدارنده کاور آزاد شوند.

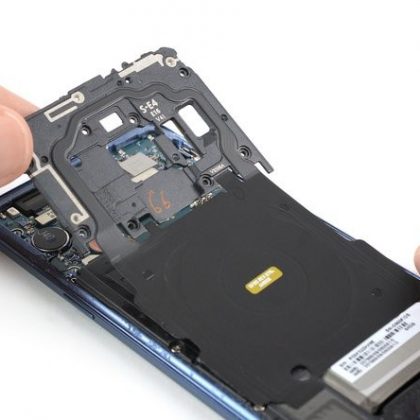

با انگشت لبه کاور پلاستیک حاوی آنتن NFC و کویل شارژ گرفته، از جای خود بردارید.در صورت امکان، گوشی را روشن کنید و قبل از اینکه چسب های جدید را بزنید و گوشی خود را آب بندی کنید، عملکرد دستگاه و کاری که انجام دادید را آزمایش کنید. برای نصب قطعات این دستگاه تمام مراحل بالا را از آخر به اول انجام دهید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی سامسونگ S9 گرفته شده است.
