تعویض لاجیک برد آیفون 7 پلاس

تعویض لاجیک برد آیفون 7 پلاس

از این دستورالعمل آموزشی برای برداشتن و یا تعویض لاجیک برد آیفون 7 پلاس خود استفاده کنید.

نکته: لاجیک برد آیفون و سنسور تاچ آی دی برای هر دستگاه در کارخانه به یکدیگر جفت می شوند، با تعویض لاجیک برد تاچ آی دی از کار می افتد مگر اینکه دکمه هوم که متناسب با لاجیک برد جدید و تعویضی شماست را نیز تعویض کنید.

اگر در هنگام تعویض با مشکل مواجه شدید می توانید با ما تماس بگیرید تا کارشناسان آموزش دیده و مجرب کوک موبایل به شما راهنمایی و مشاوره لازم را ارائه نمایند. همچنین می توانید سفارش تعمیرات آیفون خود را به ما بسپارید.

مدت زمان انجام کار: 2 ساعت

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. اجکتور سیم کارت
  2. پیچ گوشتی برای باز کردن پیچ های دو طبقه ای آیفون
  3. پیچ گوشتی مخصوص باز کردن پیچ های t1 آیفون
  4. کاپ مکش دستی
  5. پنس
  6. کاردک یا قطعه مثلث شکل کوچک (6 کاردک)
  7. آی اُپنر
  8. اسپاتول
  9. پیچ گوشتی چهارسو
  10. پیچ گوشتی چند سر Y000

قطعات و مواد مصرفی مورد نیاز:

  1. لاجیک برد A1661 آیفون 7 پلاس
  2. چسب مونتاژ صفحه نمایش آیفون 7 پلاس
  3. مجموعه پیچ های آیفون 7 پلاس
  4. براکت کابل آیفون 7 پلاس

مرحله 1- پیچ های t1 را باز کنید

  • قبل از اینکه شروع کنید، شارژ باتری اپل خود را به زیر 25% خالی کنید. باتری لیتیوم یون فول شارژ اگر به اشتباه و به صورت اتفاقی با اشیاء نوک تیز مثل پیچ گوشتی ها و یا پنس برخورد کند می تواند منجر به انفجار و یا خطرات بالقوه شود.
  • قبل از باز کردن گوشی، ابتدا آن را خاموش کنید.
  • در لبه پایین گوشی های آیفون دو پیچ t1 بلند 3.4 میلیمتری قرار دارد، با پیچ گوشتی مخصوص، آنها را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.
  • با باز شدن صفحه نمایش آیفون، واشرهای آب بندی و ویژگی ضد آب بودن دستگاه به خطر می افتد. قبل از اینکه به مرحله بعد بروید چند واشر آب بندی، آماده داشته باشید، و یا اگر گوشی را با همان واشرهای قبلی و یا بدون واشر آب بندی نصب و سرهم بندی کردید، حداقل مراقب باشید که آیفون دیگر در معرض آب قرار نگیرد.

مرحله 2- گوشی را باز کنید.

  • لبه پایین آیفون را حرارت دهید، حرارت باعث شل شدن چسب نگهدارنده نمایشگر می شود و باعث می شود که راحت تر باز شود.
  • برای حرارت دادن از سشوار صنعتی، هیتر استفاده کنید و یا آی¬اُپنر که از پیش گرم شده است را به مدت یک دقیقه روی لبه پایین قاب آیفون قرار دهید تا چسب ها شل شوند.

مرحله 3- کاپ مکش دستی را به لبه پایین گوشی متصل کنید

  • پس از اینکه لبه های قاب را حرارت دادید، کاپ مکش را روی لبه پایینی پنل جلو، درست بالای دکمه هوم قرار دهید.
  • اطمینان حاصل کنید که قسمتی از کاپ مکش با دکمه هوم همپوشانی نشده و روی دکمه هوم قرار نگرفته است. چرا که مانع از چسبیدن کامل کاپ مکش و ایجاد خلاء بین کاپ مکش و گلس جلو می شود.
  • در صورتیکه صفحه نمایش گوشی آیفون به شدت آسیب دیده و گلس آن در سطح گسترده ای خرد شده است، ابتدا روی آن را با نوارچسب پهن بپوشانید و سپس کاپ مکش را وصل کنید. همچنین بجای استفاده از کاپ مکش می توانید از چسب های نواری قوی استفاده کنید. اگر استفاده از نوار چسب مقدور نبود می توانید پس از چسباندن کاپ مکش روی پنل، دور تا دور کاپ را با چسب قطره ای بسیار قوی محکم بچسبانید.

مرحله 4- لبه زیرین را شل کنید.

  • دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.
  • اسپاتول سر صاف را برداشته و نوک آن را به اندازه چند میلی متر در شکاف ایجاد شده فرو کنید.
  • چسب آب بندی نگهدارنده صفحه نمایش بسیار محکم و قوی است؛ برای جدا کردن چسب ها و ایجاد شکاف اولیه به نیروی قابل توجهی نیاز است. اگر برای باز کردن شکاف با مشکل مواجه شدید و چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا لبه ها را کمی حرارت داده و سپس به آرامی کاپ مکش را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود و بتوانید نوک کاردک را لای آن قرار دهید.

مرحله 5- لبه چپ گوشی را شل کنید.

  • اسپاتول را اطراف گوشه و سپس در امتداد لبه چپ تا گوشه بالای گوشی، و به سمت دکمه های کنترل حجم صدا و دکمه سکوت، بکشید و چسب نگهدارنده صفحه نمایش در سمت چپ گوشی را جدا کنید. نوک اسپاتول را در این قسمت از بدنه گوشی به صورت افقی و رفت و برگشت حرکت دهید تا لاستیک آب بندی لبه سمت چپ آیفون 7 پلاس از بین برود.
  • سعی نکنید لبه بالای صفحه نمایش را از قاب پشت اهرم کنید، این قسمت با گیره های پلاستیکی نگه داشته شده است که در اثر فشار ممکن است بشکنند.

مرحله 6- چسب لبه راست گوشی را شل کنید.

  • اسپاتول را در لبه پایین آیفون سمت راست گوشی وارد کنید و این بار به سمت بالا و در امتداد لبه راست گوشی بکشید و چسب های سمت راست را نیز به طور کامل جدا کنید.
  • نوک اسپاتول را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در زیر آن آسیب وارد کند. نوک اسپاتول باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

مرحله 7- بررسی کنید ببینید چسب هر سه لبه آیفون شل شده اند.

  • به آرامی کاپ مکش را به سمت بالا بکشید و لبه پایین صفحه نمایش را بلند کنید.
  • هنگام بلند کردن صفحه نمایش مراقب باشید صفحه نمایش با زاویه بیش از 10 درجه بالا نیاید چرا که ممکن است کابل های منعطف در امتداد سمت راست گوشی که صفحه نمایش را به برد متصل می کند کشیده و آسیب ببینند.

مرحله 8-کاپ مکش دستی را از روی گوشی بردارید.

برای جدا کردن کاپ مکش از روی پنل زبانه کوچک کاپ را با انگشت به سمت کنار هل دهید و سپس به آرامی کاپ مکش را بردارید.

مرحله 9- چسب زیر صفحه نمایش در لبه فوقانی را جدا کنید.

نوک کاردک را زیر صفحه نمایش در امتداد لبه بالای گوشی بکشید تا بقیه چسب ها نیز شل و جدا شوند.

مرحله 10- گیره های نگهدارنده صفحه نمایش به قاب پشت را باز کنید.

  • مجموعه صفحه نمایش را از لبه بالا گوشی به آرامی به سمت بالا بکشید تا گیره های نگهدارنده آن به قاب پشت جدا شوند.
  • گوشی را روی میز کار قرار دهید و با دست پنل جلو را گرفته به صورت کتابی از سمت چپ به راست باز کنید.
  • صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به لاجیک برد و به یکدیگر متصل هستند.
  • صفحه نمایش را که بلند کردید به یک جسم محکم مثلاً جعبه خود گوشی تکیه دهید.

مرحله 11- پیچ های براکت باتری و نمایشگر را باز کنید.

  • با استفاده از پیچ گوشتی چند سر، هر چهار پیچ نگهدارنده براکت پایینی کابل صفحه نمایش به لاجیک بورد را باز کنید. طول پیچ ها در زیر آورده شده است:
  • با استفاده از پیچ گوشتی چند سر، سه پیچ 1.2 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.
  • پیچ 2.6 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ نشان داده شده است.
  • در سراسر عملیات تعمیر، هر پیچی را که باز می کنید آن را در الگوی پیچ ها قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید. بستن پیچ ها در جای اشتباه می تواند باعث آسیب همیشگی به آیفون شود.

مرحله 12- براکت کابل پایینی صفحه نمایش را بردارید.

با استفاده از پنس، لبه براکت یا محافظ فلزی کانکتورهای باتری و نمایشگر را گرفته از جای خود بردارید.

مرحله 13- کانکتور باتری را اهرم کنید و از سوکتش روی لاجیک بورد آزاد کنید.

  • با استفاده از نوک تخت اسپاتول، کانکتور باتری را به سمت بالا اهرم کنید و از سوکتش روی لاجیک بورد خارج کنید.
  • کانکتور را کمی به سمت بیرون از لاجیک بورد خم کنید تا در حین تعمیر از اتصال ناگهانی آن با سوکت جلوگیری شود و گوشی روشن نشود.

مرحله 14- کانکتور صفحه نمایش را اهرم کنید و از سوکتش آزاد کنید.

  • در این مرحله قبل از اینکه کابل ها را جدا کنید و یا دوباره متصل کنید اطمینان حاصل نمایید که کانکتور باتری را قطع کرده اید.
  • با استفاده از نوک اسپاتول و یا ناخن، هر دو کانکتور صفحه نمایش پایینی را به سمت بالا اهرم کنید و از سوکتش روی برد خارج کنید.
  • برای نصب مجدد این مدل کانکتورها، ابتدا با دقت کانکتور را تراز کنید و از یک طرف فشار دهید تا با یک کلیک در جای خود قرار گیرد، سپس همین کار را برای طرف دیگر تکرار کنید. هرگز روی قسمت وسط کانکتور فشار وارد نکنید. اگر کانکتور به خوبی تراز نشده باشد و فشار داده شود، پین های آن خم شده و آسیب دائمی وارد می کند.
  • پس از اتصال مجدد کانکتورها، در صورتی که صفحه نمایش سفید داشتید و یا خطوط سفیدی روی صفحه نمایش مشاهده کردید و یا همچنین تاچ به خوبی کار نکرد و یا حداقل در برخی قسمت ها عمل نمی کند، سعی کنید کانکتورها را دوباره جدا کنید و هر دو کابل ها را با دقت و به درستی در جای خود قرار دهید و آنها را متصل کنید.

مرحله 15- پیچ براکت روی نگهدارنده مجموعه سنسور پنل جلو را باز کنید.

  • با پیچ گوشتی چندسر هر سه پیچ نگهدارنده براکت روی کانکتور مجموعه سنسور پنل جلو را باز کنید.
  • پیچ 1.3 میلی متری را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.
  • دو پیچ 1.0 میلی متری را باز کنید. جای این پیچ در تصویر با دایره نارنجی رنگ مشخص شده است.
  • با استفاده از پنس، براکتی که از کانکتور مجموعه سنسور پنل جلو محافظت می کند را بردارید.

مرحله 16 – کانکتور مجموعه سنسور پنل جلو را جدا کنید.

نوک اسپاتول و یا ناخن را زیر کانکتور مجموعه سنسور پنل جلو قرار دهید، به سمت بالا اهرم کنید و کابل منعطف مجموعه سنسور پنل جلو را جدا کنید.

مرحله 17 – مجموعه صفحه نمایش را بردارید.

  • لبه های صفحه نمایش را با دست گرفته و مجموعه پنل جلو را بردارید.
  • هنگام نصب مجدد به چسب های آب بندی اطراف لبه های صفحه نمایش دقت کنید. اگر لازم باشد چسب های قدیمی را برداشته و به دور لبه های صفحه نمایش، چسب جدید اضافه کنید.

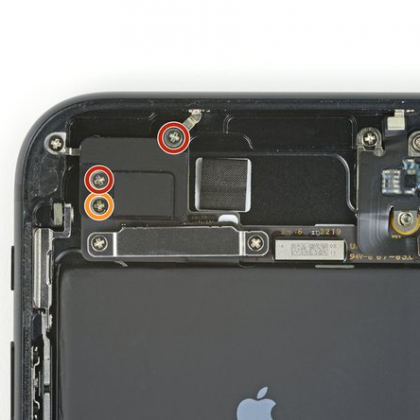

مرحله 18- پیچ های نگهدارنده آنتن وای فای را باز کنید.

  • با استفاده از پیچ گوشتی چهارسو، پیچ های نگهدارنده آنتن در جای خود را باز کنید:
  • دو پیچ 1.3 میلی متری را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ مشخص شده است.
  • پیچ 1.2میلی متری را باز کنید. جای این پیچ در تصویر با دایره نارنجی رنگ مشخص شده است

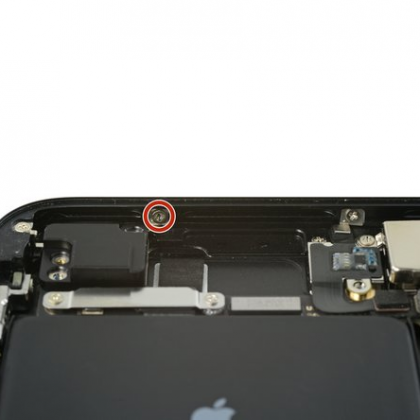

مرحله 19- پیچ متصل کننده آنتن به لبه فوقانی قاب پشت را باز کنید.

با استفاده از پیچ گوشتی چهارسو، پیچ 1.3 میلی متری متصل کننده آنتن به لبه فوقانی قاب پشت را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.

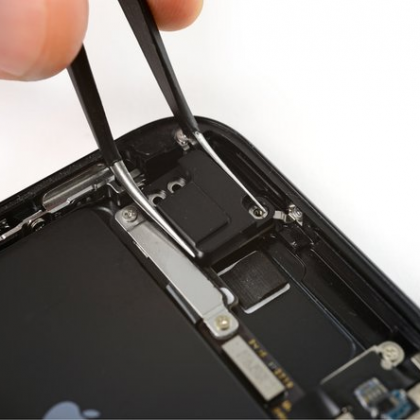

مرحله 20- آنتن وای فای را از جایگاه خود بردارید.

  • با استفاده از پنس سر کج، دو طرف آنتن را گرفته، کمی آن را خم کرده به سمت بالا بکشید.
  • آنتن را به سمت خودتان بکشید و از جای خود بیرون بیاورید.

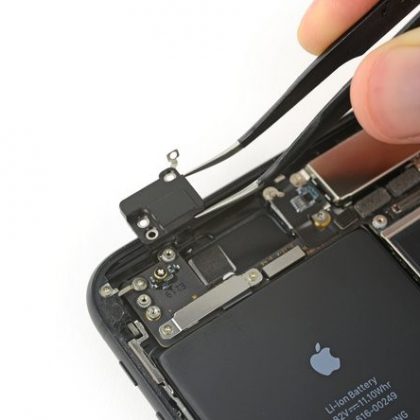

مرحله 21- آنتن وای فای را از روی گوشی بردارید.

با استفاده از پنس لبه آنتن وای فای را گرفته، بلند کنید و از روی گوشی بردارید.

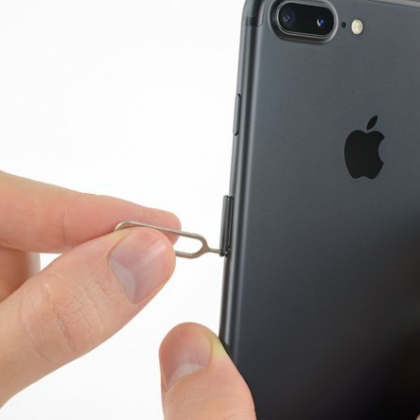

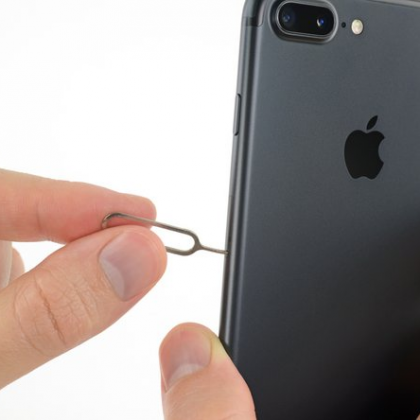

مرحله 22- خشاب سیم کارت را آزاد کنید.

  • سوزن اجکتور سیم کارت را وارد سوراخ کوچک در کنار خشاب سیم کارت فرو کنید (یا می توانید یک سنجاق قفلی را صاف کنید و بجای اجکتور از آن استفاده کنید).
  • سوزن را فشار دهید تا خشاب سیم کارت آزاد شود.
  • ممکن است برای آزاد کردن خشاب سیم کارت به فشار بیش از انتظاری نیاز باشد. به همین خاطر ابتدا اطمینان حاصل کنید که سوزن را در جای درست خود فرو کرده اید و سپس فشار وارد کنید. در غیر اینصورت اعمال فشار بیش از حد می تواند به مکانیسم آزاد سازی خشاب سیم کارت و قسمت داخل گوشی آسیب بزند.

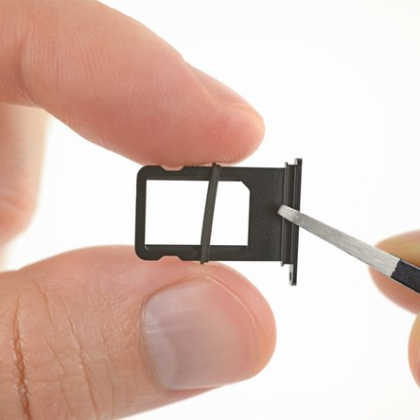

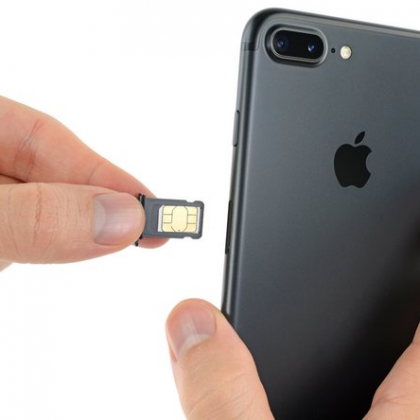

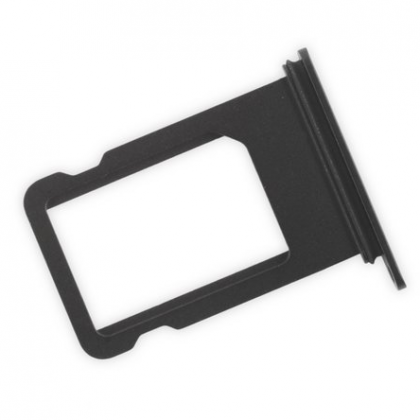

مرحله 23- خشاب سیم کارت را از گوشی بیرون بکشید.

  • پس از آزادسازی خشاب سیم کارت، لبه خشاب را با انگشت گرفته و از جای خود بیرون بکشید.
  • سیم کارت براحتی از روی خشاب می افتد، بنابراین به جهت خشاب و قرار گرفتن سیم کارت روی آن دقت کنید.
  • برای جایگذاری مجدد خشاب سیم کارت نیز به جهت درست آن توجه داشته باشید.
  • در آیفون 7 پلاس یک واشر لاستیکی نازک دور خشاب سیم کارت قرار داده شده است که جلوی ورود آب و گرد و خاک به داخل گوشی و روی سیم کارت را می گیرد. اگر حین آزاد سازی خشاب متوجه شدید که این واشر خراب و یا معیوب شده است آن را با یک واشر جدید و نو تعویض نمایید.

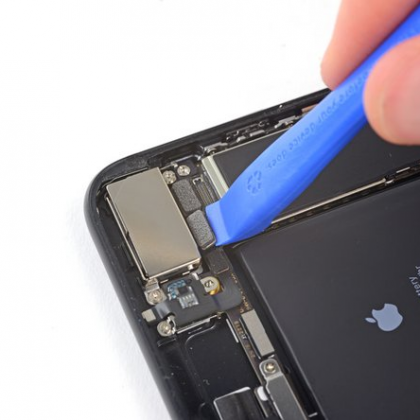

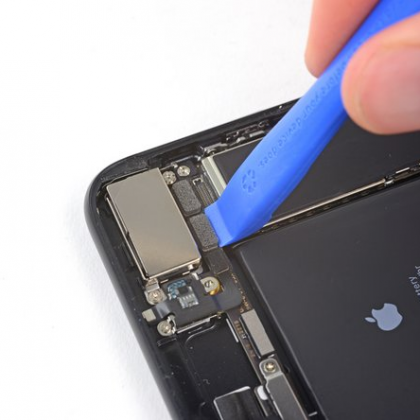

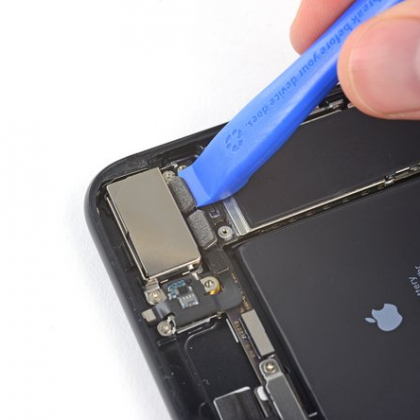

مرحله 24- کانکتورهای کابل دوربین پشت را جدا کنید.

نوک اسپاتول سر تخت را زیر کانکتورهای کابل دوربین دوگانه (اصلی) فرو ببرید و خیلی آرام به سمت بالا اهرم کنید و از روی سوکتشان آزاد کنید.

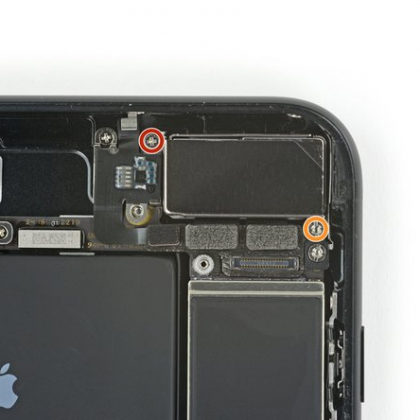

مرحله 25- پیچ های براکت لنز دوربین اصلی را باز کنید.

  • دو پیچ نگهدارنده براکت دوربین عقب را باز کنید.
  • با استفاده از پیچ گوشتی چهارسو، پیچ 1.6 میلی متری را باز کنید. جای این پیچ در تصویر مربوطه با رنگ قرمز مشخص شده است.
  • با استفاده از پیچ گوشتی دو طبقه ای، پیچ 2.2 میلی متری را باز کنید. جای این پیچ در تصویر مربوطه با رنگ نارنجی مشخص شده است.
  • پیچ های دو طبقه ای با استفاده از پیچ گوشتی های مخصوص پیچ های آیفون به بهترین و راحت ترین حالت باز می شوند.
  • در استفاده از پیچ گوشتی سر تخت باید مراقب باشید که حین استفاده، پیچ گوشتی از روی پیچ نلغزد و سر نخورد و به قطعات اطراف آسیب وارد نکند.

مرحله 26- براکت لنز دوربین عقب را بردارید.

با نوک پنس لبه براکت دوربین اصلی را گرفته با دقت بلند کنید.

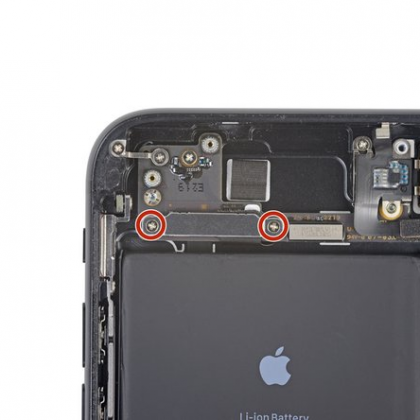

مرحله 27- پیچ های براکت کانکتور سنسورهای جلو را باز کنید.

  • دو پیچ نگهدارنده براکت کانکتورهای سنسور جلو را باز کنید.
  • با استفاده از پیچ گوشتی چهارسو، دو پیچ 1.3 میلی متری را باز کنید. جای این پیچ در تصویر با دایره های قرمز رنگ مشخص شده است.

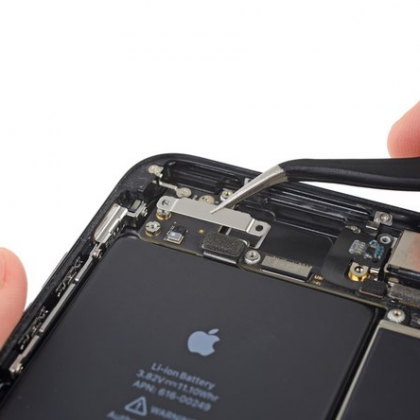

مرحله 28- براکت کانکتور سنسورهای جلو را بردارید.

پس از اینکه پیچ های براکت را باز کردید، با استفاده از پنس سر کج، لبه براکت سنسورهای جلو را گرفته به آرامی از جای خود بردارید.

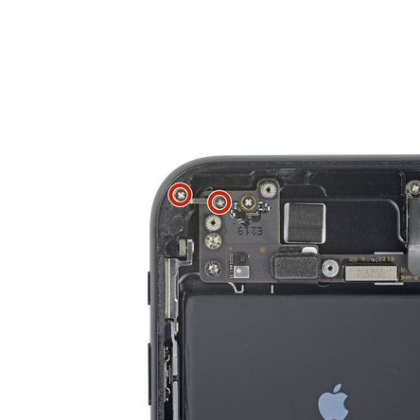

مرحله 29- پیچ های کلیپس پایه را باز کنید.

با استفاده از پیچ گوشتی چهارسو، دو پیچ 1.3 میلی متری نگهدارنده کلیپس پایه در لبه سمت چپ قسمت فوقانی لاجیک برد را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره های قرمز رنگ مشخص شده اند.

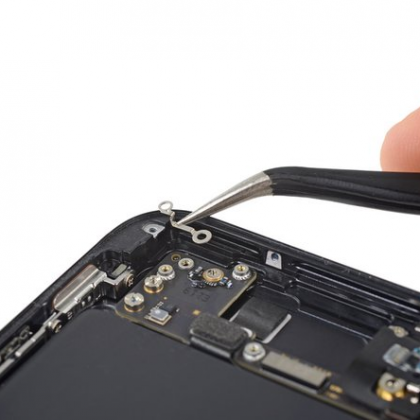

مرحله 30- کلیپس پایه را بردارید.

با استفاده از پنس سر کج، لبه کلیپس پایه را گرفته و از جای خود بردارید.

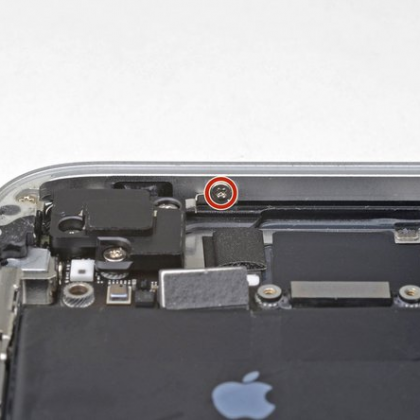

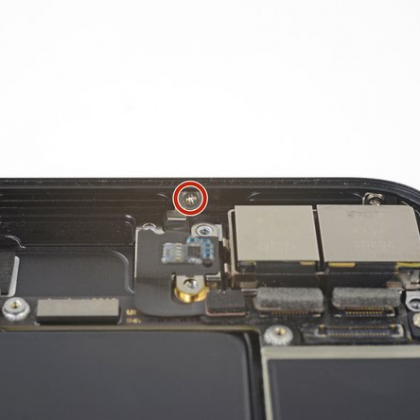

مرحله 31- پیچ های لبه فوقانی قاب پشت آیفون را باز کنید.

با استفاده از پیچ گوشتی چهارسو، پیچ 1.3 میلی متری نگهدارنده اجزاء آنتن به لبه فوقانی قاب پشت را باز کنید. جای این پیچ در تصویر مربوطه با دایره های قرمز رنگ مشخص شده است.

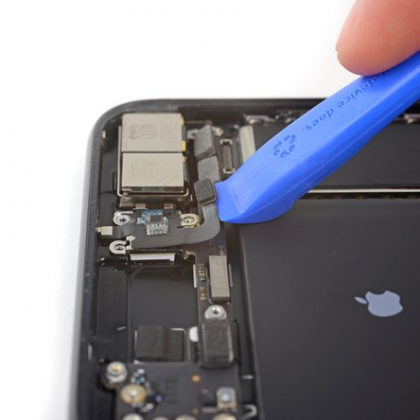

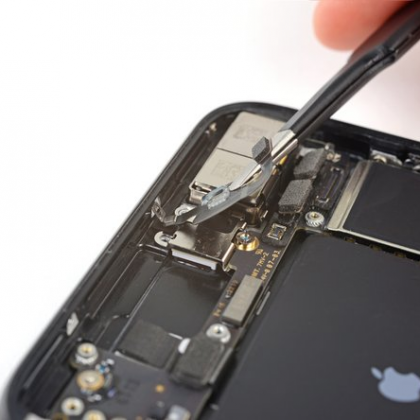

مرحله 32- کانکتور کابل آنتن را از روی برد بردارید.

ناخن و یا نوک تیز ابزار قاب بازکن را زیر کانکتور کابل آنتن قرار دهید به آرامی به سمت بالا اهرم کنید و از سوکتش روی برد جدا کنید.

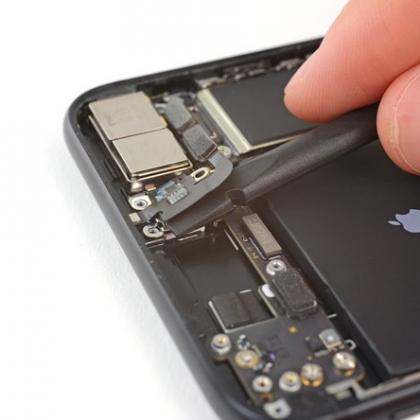

مرحله 33- کابل آنتن را شل کنید.

نوک تخت اسپاتول را زیر کابل منعطف آنتن قرار دهید به آرامی به سمت جلو حرکت کنید تا این کابل به طور کامل از پنل جدا شود.

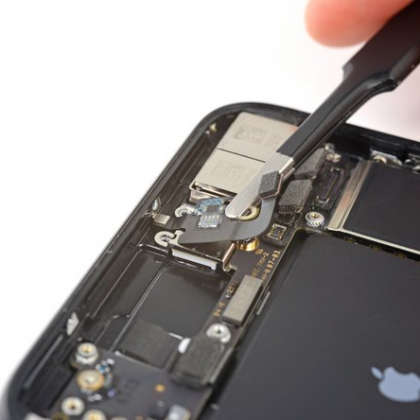

مرحله 34- کابل آنتن را بردارید.

  • با استفاده از پنس سر صاف، کابل منعطف آنتن را گرفته کمی کج کنید و به سمت بالای آیفون اهرم کنید. مراقب باشید که به نشیمن کابل آسیب وارد نشود.
  • کابل را به سمت خودتان بکشید و آزاد کنید.
  • کابل آنتن را از روی گوشی بردارید.

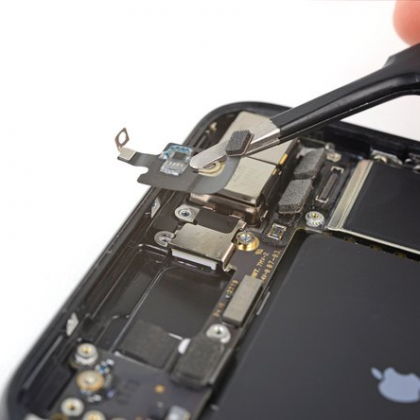

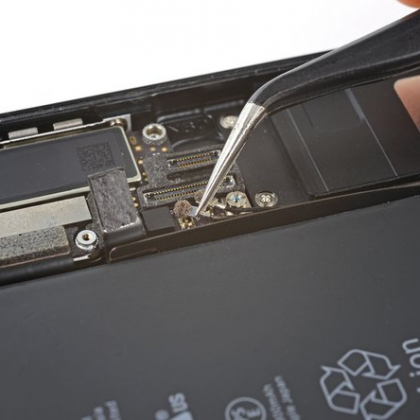

مرحله 35- کانکتور کابل کواکسیال را از روی برد باز کنید.

  • با استفاده یک ابزار اهرم نازک و یا پنس نوک کج، کانکتورهای کابل کواکسیال را به آرامی به سمت بالا اهرم کنید و یکی یکی از روی برد آزاد کنید.
  • برای جا زدن این دو کانکتور کابل کواکسیال باید برخلاف کانکتورهای دیگر آیفون 7 پلاس ابتدا آنها را روی جایگاه خود قرار داده و نوک پهن اسپاتول را روی کانکتور بگذارید، و بر روی آنها فشار وارد کنید.

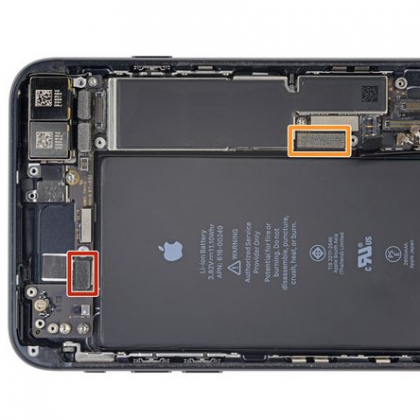

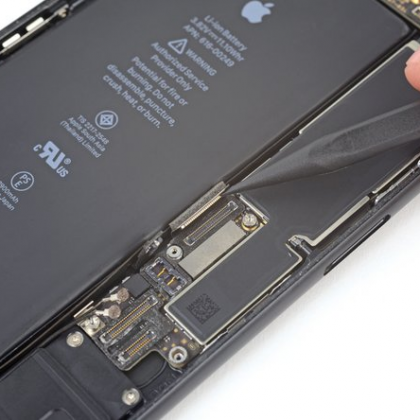

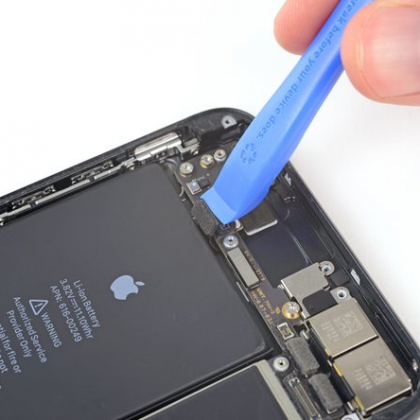

مرحله 36- کانکتورهای لایتنینگ پورت و کابل فوقانی را جدا کنید.

  • کانکتورهای باقیمانده متصل به برد را جدا کنید:
  • نوک تخت ابزار قاب باز کن را زیر کانکتور کابل فوقانی قرار دهید و به آرامی به سمت بالا اهرم کنید و از روی برد جدا کنید. جای این کانکتور در تصویر با کادر قرمز رنگ مشخص شده است.
  • نوک تیز اسپاتول را زیر کانکتور لایتنینگ پورت قرار دهید و به سمت لبه بیرونی اهرم کنید و از روی برد جدا کنید. جای این کانکتور در تصویر مربوط به کادر نارنجی رنگ مشخص شده است.

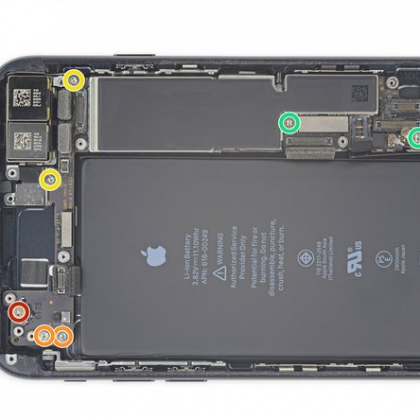

مرحله 37- پیچ های نگهدارنده مادربرد را باز کنید.

هر 7 پیچ نگهدارنده مادربورد را باز کنید.

  • با استفاده از پیچ گوشتی چهارسو، پیچ 1.3 میلی متری را باز کنید. جای این پیچ در تصویر مربوطه با دایره قرمز رنگ مشخص شده است.
  • با استفاده از پیچ گوشتی مخصوص، هر دو پیچ دو طبقه ای 2.1 میلی متری را باز کنید. جای این پیچ در تصویر مربوطه با دایره نارنجی رنگ مشخص شده است.
  • با استفاده از پیچ گوشتی مخصوص، هر دو پیچ دو طبقه ای 2.0 میلی متری را باز کنید. جای این پیچ در تصویر مربوطه با دایره زرد رنگ مشخص شده است.
  • با استفاده از پیچ گوشتی مخصوص، هر دو پیچ دو طبقه ای 2.2 میلی متری را باز کنید. جای این پیچ در تصویر مربوطه با دایره سبز رنگ مشخص شده است.

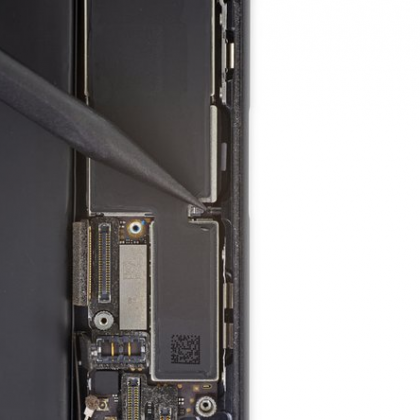

مرحله 38- پیستون سیم کارت را کنار بزنید.

با نوک اسپاتول، پیستون (پلانگر) بیرون زدن خشاب سیم کارت را کنار بزنید تا از مسیر مادربرد خارج شود.

مرحله 39- کابل های کواکسیال را از کلیپس برد جدا کنید.

نوک اسپاتول را زیر دو کابل کواکسیال قرار دهید به آرامی و با دقت هل دهید تا ازکلیپس فلزی کوچک متصل کننده آنها به برد جدا شوند.

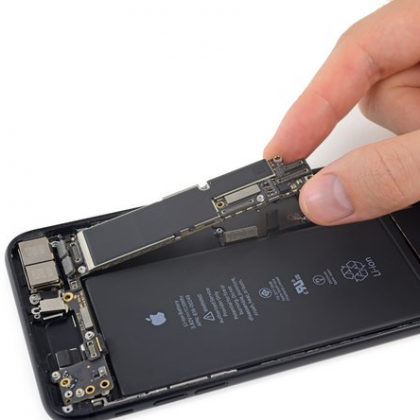

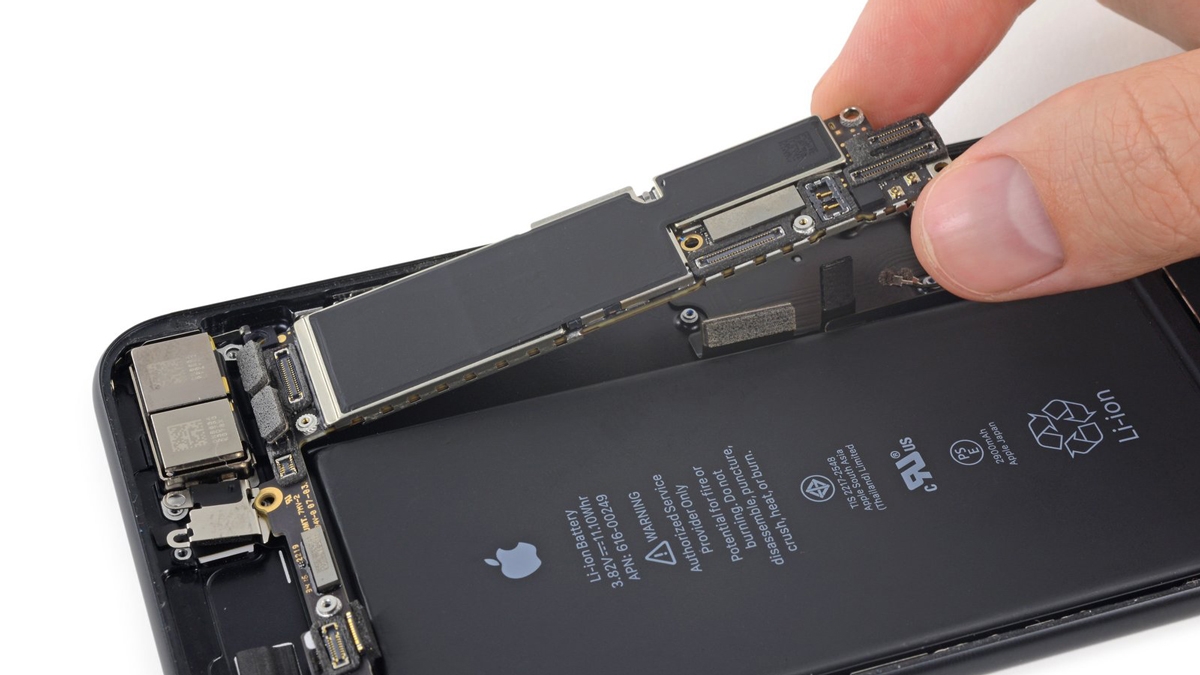

مرحله 40- مادربورد را از جای خود بردارید.

به آرامی نوک اسپاتول سر صاف را از لبه زیرین برد به زیر آن فرو ببرید و برد را به سمت بالا اهرم کنید تا لبه زیرین آن از جایگاهش بلند شود.

مراقب باشید کابل های متصل به برد کشیده نشوند. اگر حین جدا کردن برد احساس کردید برد مقاومت می کند و جدا نمی شود، تمام کابل ها، کانکتورها و اجازء متصل به آن را چک کنید و ببینید که برد کاملا ً آزاد است.

لبه های مادربرد را با انگشت محکم گرفته، آن را از نزدیکی کانکتور باتری بکشید و برد را بردارید.

مراقب باشید که با ناخن روی مادربرد نکشید و به آن آسیب نزنید.

برای جمع و سرهم بندی کردن دستگاه، تمام مراحل بالا را برعکس انجام دهید (به ترتیب از انتها به اول انجام دهید).

در سراسر عملیات تعمیر گوشی موبایل، هر پیچی را که باز می کنید آن را در الگوی پیچ ها قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید. بستن پیچ ها در جای اشتباه می تواند باعث آسیب همیشگی به آیفون شود.

ضایعات و بقایای چسب ها را مطابق با دستورالعمل های مربوطه دفع کنید.
