آموزش تعویض کپسول زنگ گوشی آیفون 11 پرو مکس

آموزش تعویض کپسول زنگ گوشی آیفون 11 پرو مکس

تعویض کپسول گوشی iPhone 11 Pro Max یکی از عملیات تعمیر رایج در گوشی های آیفون است. این عملیات زمانی لازم می شود که هنگام تماس تلفنی نتوانید صدای مخاطب خود را به خوبی بشنوید و همچنین وقتی که گوشی خود را برای پاسخ دادن به تماس به صورت خود نزدیک می کنید، صفحه خاموش نمی شود و با برخورد پنل با گوش و یا قسمتی از صورت مکالمه قطع می شود و یا در ان اختلال ایجاد می شود. با تعویض کپسول گوشی و فلت سنسور جلو گوشی آیفون 11 پرو مکس براحتی می توانید این مشکل را حل کنید.

کپسول گوشی آیفون 11 پرو مکس همراه با فلت سنسورهای مجاورت، نور محیطی، فلاش و میکروفن است. این قطعه در کارخانه روی گوشی نصب می شود و برای هر مدل گوشی منحصربفرد است. به طوریکه باید از پشت ال سی دی گوشی قدیمی جدا شده و روی گوشی جدید نصب شود.

از دستورالعمل زیر برای برداشتن و یا تعویض کپسول زنگ گوشی و مجموعه سنسور جلو آیفون 11 پرو مکس خود استفاده کنید. اگر حین عملیات تعمیرات موبایل و تعویض کپسول گوشی با مشکل برخوردید، با کارشناسان تعمیر ما در کوک موبایل تماس بگیرید و مشاوره های لازم را به صورت رایگان دریافت نمایید.

مدت زمان انجام کار: 1 ساعت و 30 دقیقه

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. آی اُپنر
  2. پیک یا قطعه مثلث شکل کوچک (6 کاردک)
  3. کاپ مکش دستی
  4. پیچ گوشتی t1 مخصوص باز کردن پیچ های آیفون
  5. قاب باز کن (iSclack)
  6. پیچ گوشتی سه سو
  7. اسپاتول
  8. پنس
  9. پیچ گوشتی چهارسو

قطعات و مواد مصرفی مورد نیاز:

  1. کپسول زنگ گوشی و مجموعه سنسور جلو آیفون 11 پرو مکس
  2. چسب مونتاژ صفحه نمایش آیفون 11 پرو مکس

مرحله 1- پیچ های لبه پایین گوشی را باز کنید

  • قبل از شروع عملیات، شارژ باتری آیفون را به زیر 25% تخلیه کنید. باتری های لیتیوم یون که شارژ بالایی داشته باشد در صورت سوراخ شدن و یا زخمی شدن با ابزارهای فلزی نوک تیز به احتمال زیاد منجر به نشت مواد شیمایی و آتش سوزی و یا انفجار می شود.
  • قبل از باز کردن گوشی، دستگاه آیفون را خاموش کنید.
  • با پیچ گوشتی t1، دو پیچ بلند 6.7 میلیمتری در لبه پایین قاب آیفون را باز کنید.
  • باز شدن آیفون، خاصیت ضد آب بودنش را به خطر می اندازد. قبل از رفتن به مرحله بعدی، واشرهای آب بندی که زیر کلگی پیچ ها قرار دارند را تعویض کنید و یا حداقل مراقب باشید که آیفون در معرض آب قرار نگیرد.

مرحله 2- لبه پایین گوشی آیفون را حرارت دهید

  • لبه پایین آیفون را حرارت دهید، حرارت باعث شل شدن چسب زیر نمایشگر می شود و باعث می شود که راحت تر باز شود.
  • از سشوار مو و یا سشوار صنعتی استفاده کنید و یا آی¬اُپنر را از قبل گرم کرده به مدت یک دقیقه روی لبه پایین قاب آیفون قرار دهید تا چسب های زیر صفحه نمایش شل شوند.

مرحله 3- ابزار قاب باز کن و یا iSclack را روی گوشی نصب کنید

  • دو مرحله بعدی نحوه استفاده از iSclack (قاب باز کن) را شرح می دهد. قاب باز کن وسیله ای است که اکثر تعمیرکاران برای باز کردن قاب از آن استفاده می کنند. اگر شما از این وسیله استفاده نمی کنید و یا تمایلی به استفاده از آن ندارید، دو مرحله بعدی را کنار بگذارید و از روش دیگری که در ادامه شرح خواهیم داد استفاده کنید.
  • اگر در وسط آی اسکلک، قطعه عمق سنج پلاستیکی متصل شده، آن را بردارید. در گوشی های بزرگتر، مثل این آیفون به این قطعه نیازی نیست.
  • کاپ های مکش iSclack را در نزدیکی لبه پایین آیفون قرار دهید، یکی از کاپ ها را روی پنل جلو و دیگری را روی پنل عقب نصب کنید.
  • هر دو کاپ مکش را فشار دهید تا محکم به پنل جلو و عقب بچسبند.
  • اگر گلس جلو و یا قاب پشت دچار شکستگی شدید است، یک لایه چسب پهن روی پنل بیندازید و سپس کاپ ها را روی سطح چسب شده قرار دهید. معمولاً در جعبه ابزار iSclack، چسب پهن گذاشته شده است.

مرحله 4-در لبه پایین گوشی شکاف کوچکی ایجاد کنید

  • گوشی را محکم در دست نگه دارید و دستگیره های قاب کش (iSclack) را کمی فشار داده به هم نزدیک کنید تا صفحه نمایش از قاب عقب به آرامی جدا شود.
  • سعی نکنید صفحه را به طور کامل جدا کنید، همین که شکاف کوچکی در لبه پایین ایجاد شود کافی است.
  • نوک پیک را در داخل شکاف ایجاد شده زیر صفحه نمایش فرو کنید.
  • از دو مرحله بعدی عبور کنید.

مرحله 5- کاپ مکش دستی را روی پنل جلو وصل کنید

  • اگر بجای iSlack از کاپ مکش دستی استفاده می کنید. پس از اینکه لبه های قاب را حرارت دادید، کاپ مکش را روی لبه پایینی صفحه نمایش قرار دهید، مراقب باشید روی گلس چروک نیفتد.
  • اگر صفحه نمایش دچار شکستگی شدید است، روی آن یک لایه چسب پهن قرار دهید سپس کاپ را روی سطح چسب شده بزنید، این کار باعث می شود که کاپ مکش بهتر بچسبد و شکاف راحت تر ایجاد شود. اگر چسب پهن موجود نبود می توانید به لبه کاپ مکش چسب مایع قوی بزنید و کاپ را به صفحه بچسبانید.

مرحله 6- صفحه نمایش را به آرامی بلند کنید

  • دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.
  • نوک کاردک پلاستیکی را در شکاف ایجاد شده قرار دهید.
  • چسب آب بندی نگهدارنده صفحه نمایش بسیار محکم و قوی است؛ برای جدا کردن چسب ها و ایجاد شکاف اولیه به نیروی قابل توجهی نیاز است. اگر برای باز کردن شکاف با مشکل مواجه شدید و چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا لبه ها را کمی حرارت داده و سپس به آرامی کاپ مکش را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود و بتوانید نوک کاردک را در آن قرار دهید.

مرحله 7- چسب زیر صفحه نمایش در سمت چپ را جدا کنید

  • نوک پیک را از شکاف ایجاد شده در قسمت پایین وارد کنید و در امتداد لبه چپ تا گوشه بالا بکشید و چسب زیر پنل در سمت چپ گوشی را جدا کنید.
  • نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در سمت چپ آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

مرحله 8- چسب زیر صفحه نمایش در لبه راست آیفون را جدا کنید

  • یکبار دیگر پیک را در شکاف ایجاد شده در لبه پایین آیفون فرو کنید و در امتداد سمت راست گوشی بکشید تا چسب های این قسمت نیز جدا شوند.
  • نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در این قسمت آیفون آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

مرحله 9- لبه بالای صفحه نمایش را از قاب گوشی جدا کنید

  • لبه فوقانی صفحه نمایش علاوه بر چسب با گیره به فریم گوشی متصل شده است.
  • گوشی را با دست گرفته و به آرامی لبه سمت راست آن را بکشید تا کمی شکاف ایجاد شود.
  • پیک را از گوشه راست لبه بالای گوشی وارد کنید.

مرحله 10- بقیه های چسب های زیر صفحه نمایش را جدا کنید

  • پیک را به سمت پورت شارژ بکشید و شکاف بزرگتری در این قسمت ایجاد کنید.
  • پیک را به بالا گوشه چپ صفحه نمایش بکشید و چسب های باقیمانده که صفحه نمایش را به فریم نگه داشته است را جدا کنید.
  • مجدداً، مراقب باشید نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف سنسور جلو آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

مرحله 11- کاپ مکش را از روی پنل بردارید

  • با انگشت زائده کوچک روی کاپ مکش را بکشید و کاپ را از پنل جلو جدا کنید.
  • اگر از قاب کش استفاده می کنید و هنوز به آیفون متصل است، کاپ ها را جدا کرده و قاب کش را بردارید.

مرحله 12- صفحه نمایش را از روی آیفون جدا کنید

  • آیفون را روی میز کار قرار دهید لبه سمت چپ صفحه نمایش آیفون را با دست گرفته و به طور کتابی از روی قاب پشت گوشی باز کنید.
  • صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به برد اصلی و به یکدیگر متصل هستند.
  • صفحه نمایش را بلند کنید و به یک جسم محکم مثلاً جعبه بسته بندی گوشی آیفون تکیه دهید.
  • وقتی ال سی دی را بلند کردید مراقب باشید که در اثر افتادن آن روی کف، به کابل ها و اتصالات آسیب نرسد، بنابراین می توانید از جعبه گوشی استفاده کنید و یا نهایتاً جسم سنگینی پشت آن بگذارید تا مانع از افتادن و تکان خوردن صفحه شود (به تصویر سوم دقت کنید)

مرحله 13- پیچ های براکت کانکتور باتری را باز کنید

  • با استفاده از پیچ گوشتی سه سو، هر سه پیچ 1.3 میلی متری نگهدارنده براکت کانکتور باتری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره های قرمز رنگ نشان داده شده است.
  • در سراسر عملیات تعمیر گوشی آیفون، هر پیچی را که باز می کنید آن را در پد الگوی پیچ قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید.
  • هنگام نصب مجدد، و قبل از چسباندن صفحه نمایش، بهتر است گوشی را روشن کنید و از کارکرد درست آن اطمینان حاصل نمایید. سپس کانکتور باتری را جدا کرده و ادامه دهید.

مرحله 14- براکت کانکتور باتری را بردارید

پس از باز کردن پیچ های براکت، با نوک پنس لبه براکت کانکتور باتری را گرفته از جای خود بردارید.

مرحله 15 - اتصال باتری را جدا کنید

  • نوک اسپاتول و یا ناخن خود را زیر کانکتور باتری قرار دهید به آرامی به سمت بالا اهرم کنید و از سوکتش از روی برد اصلی آزاد کنید.
  • سعی کنید به درزبند سیلیکونی مشکی اطراف آن و همچنین سایر کانکتورهای متصل به برد آسیبی وارد نشود. این آب بندها، محافظت بیشتری از ورود آب و گرد و خاک به داخل بعمل می آورند.
  • کانکتور را کمی به سمت بیرون از برد خم کنید تا از اتصال ناگهانی آن با این سوکت جلوگیری شود و در حین تعمیر جریان کشی برق نداشته باشد.

مرحله 16 - پیچ های براکت برد گوشی آیفون 11 پرو مکس را باز کنید

با استفاده از پیچ گوشتی سه سو، هر شش پیچ 1.3 میلی متری که براکت برد اصلی را در جای خود نگه داشته است را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره های قرمز رنگ نشان داده شده است.

مرحله 17 – براکت نگهدارنده برد گوشی را بردارید

با استفاده از پنس سر کج، لبه براکت نگهدارنده برد را گرفته از جای خود بردارید.

مرحله 18 – کانکتور کابل صفحه نمایش را جدا کنید

  • نوک اسپاتول و یا ناخن را زیر کانکتور کابل صفحه نمایش قرار داده به آرامی به سمت بالا اهرم کنید و از سوکتش آزاد کنید
  • برای نصب کانکتورهای این چنینی، ابتدا با دقت کانکتور را روی سوکتش تراز کنید، یک طرف کانکتور را فشار دهید تا در جای خود قرار بگیرد، سپس طرف دیگر کانکتور را نیز فشار دهید. هرگز به قسمت وسط کانکتور فشار وارد نکنید. اگر کانکتور و سوکت به خوبی تراز نشده باشند، پین های کانکتور خم می شود و به آن صدمه وارد می شود.

مرحله 19 – کانکتور کابل مجموعه سنسور جلو را جدا کنید

  • نوک اسپاتول و یا ناخن را زیر کانکتور کابل مجموعه سنسور جلو قرار دهید به آرامی به سمت بالا اهرم کنید و از روی سوکتش آزاد کنید.
  • نوک اسپاتول و یا ناخن را زیر کانکتور کابل دیجیتایزر قرار دهید به آرامی به سمت بالا اهرم کنید و از روی سوکتش آزاد کنید.
  • در صورتی که بعد از تعویض باتری و عملیات تعمیر، بخش و یا قسمتی از صفحه نمایش به تاچ عکس العمل نشان نمی دهد، کانکتور باتری را قطع کنید و کانکتور دیجیتایزر را مجدداً بررسی کنید. اطمینان حاصل کنید که کانکتور محکم در جای خود قرار گرفته است و اینکه هیچ گونه گرد و خاک و یا جسم خارجی مانع از برقراری اتصال درست آن نشده است.

مرحله 20 – مجموعه صفحه نمایش گوشی آیفون 11 پرو مکس را بردارید

  • لبه های صفحه نمایش را با دست گرفته و مجموعه پنل جلو را بلند کنید.
  • هنگام نصب مجدد به چسب های آب بندی اطراف لبه های صفحه نمایش دقت کنید. اگر لازم باشد چسب های قدیمی را برداشته و به دور لبه های صفحه نمایش، چسب جدید اضافه کنید.

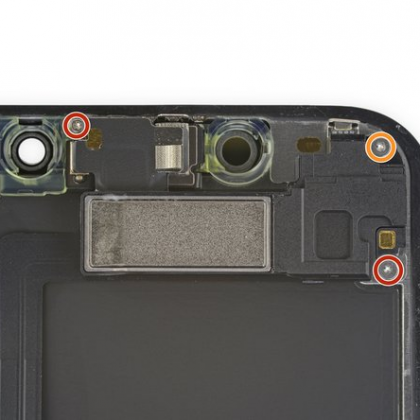

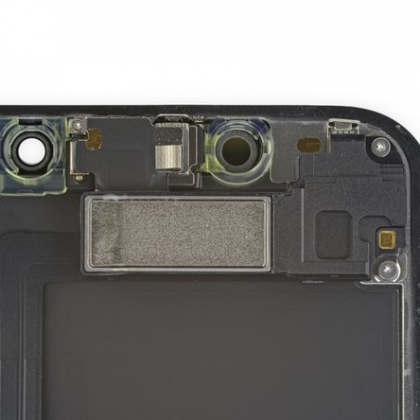

مرحله 21 – پیچ های نگهدارنده کپسول زنگ گوشی و یا مجموعه سنسور جلو را باز کنید

هر سه پیچ نگهدارنده اسپیکر مکالمه و یا سنسور جلو که به پشت ال سی دی متصل شده اند را باز کنید:

  • با استفاده از پیچ گوشی چهار سو، دو پیچ 1.6 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره های قرمز رنگ مشخص شده است.
  • با استفاده از پیچ گوشی سه سو، پیچ 1.4 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ مشخص شده است.

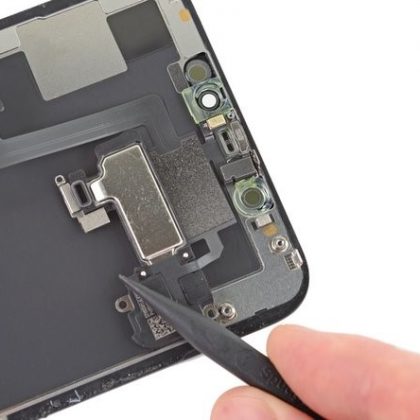

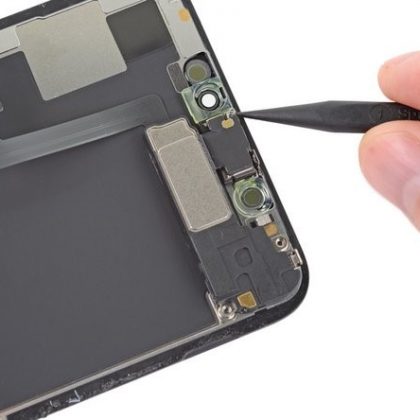

مرحله 22- مجموعه کپسول زنگ گوشی را به سمت دیگر کنار بزنید

  • کپسول زنگ گوشی با کمی چسب در جایگاه خود متصل شده است.
  • نوک اسپاتول را زیر کپسول زنگ گوشی قرار دهید و به آرامی به سمت بالا اهرم کنید.
  • مطابق با تصویر، مجموعه کپسول زنگ گوشی را به سمت دیگر هل دهید و از لبه بالایی صفحه نمایش دور کنید.
  • اسپیکر مکالمه هنوز از طریق کابل های بسیار نازک به برد متصل است. دقت کنید که فشار بیش از حد به آن وارد نکنید تا آسیب نبیند.

مرحله 23 – لبه بالایی صفحه نمایش را حرارت دهید

با استفاده از سشوار مو، سشوار صنعتی و یا با آی¬اُپنر از پیش آماده داده شده، به مدت 1 تا 2 حرارت دهید قسمت بالای صفحه نمایش حرارت دهید تا چسب های نگهدارنده فلت سنسورها شل شوند.

مرحله 24 – میکروفون را اهرم کنید

نوک اسپاتول را زیر میکروفن قرار دهید و به آرامی به سمت بالا اهرم کنید تا از جایگاه خود پشت تاچ و ال سی دی گوشی آیفون 11 پرو مکس خارج شود.

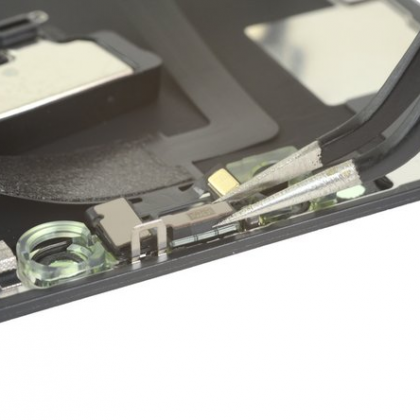

مرحله 25 –سنسور نور محیطی را از جایگاه خود جدا کنید

  • با استفاده از پنس سر کج، لبه سنسور نور محیطی را گرفته و با دقت به سمت بالا بکشید تا از جایگاه خود از پشت صفحه نمایش جدا شود.
  • در صورتی که سنسور نور محیطی براحتی از جایگاه خود جدا نمی شود، کمی حرارت داده شود و دوباره امتحان کنید.
  • این سنسور هنوز بوسیله کابل منعطف بسیار نازک به مجموعه سنسورها متصل است. مراقب باید که سنسور را نکشید و یا به آن فشار وارد نکنید.

مرحله 26 – سنسور نور محیطی را از جای خود بردارید

  • در صورتی که سنسور نور محیطی را با موفقیت جدا کردید (مطابق با تصویر اول) کار را با مراحل بعدی ادامه دهید.
  • زیر سنسور نور محیطی در جایی که به صفحه نمایش متصل است یک نوار دیفیوزر سفید رنگ قرار دارد. همانطور که در تصویر دوم می بینید، در صورتی که حین جدا کردن سنسور نور محیطی نوار دیفیوزر سفید رنگ از روی سنسور جدا شد و روی صفحه نمایش باقی ماند، آن را با استفاده از یک تیغ نازک و یا ابزار تیز از قسمت بالا جدا کنید. برای اینکه براحتی جدا شود، کمی حرارت بدهید.
  • برای نصب مجدد، ابتدا نوار دیفیوزر را به صفحه نمایش نصب کنید. اطمینان حاصل کنید که نما رویی آن در جهت درست قرار دارد (نما جلو در تصویر اول و نما پشت در تصویر سوم نشان داده شده است).
  • سپس، سنسور نور محیطی را روی قسمت فوقانی نوار دیفیوزر تنظیم کنید. ابتدا باید سنسور را در جهت درست خود نگه دارید و در همین حین پیچ های نگهدارنده مجموعه سنسور جلو را ببندید. وقتی که پیچ ها سفت شدند، سنسور در جای خود محکم می شود و به درستی کار خواهد کرد.

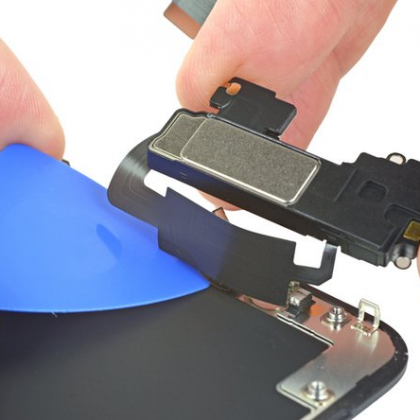

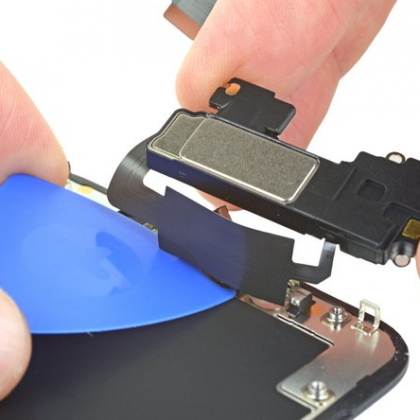

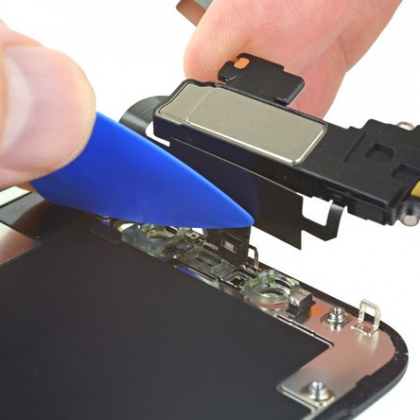

مرحله 27- فلت سنسور مجاورت گوشی آیفون 11 پرو مکس را جدا کنید

  • نوک پیک را زیر فلت سنسور مجاورتی قرار بدهید، از سمت چپ به راست شروع کنید و بکشید تا چسب زیر فلت جدا شود.
  • به آرامی فلت را به سمت بالا اهرم کرده تا از جایگاهش در پنل جلو جدا شود.
  • کپسول زنگ گوشی را با دست گرفته، بلند کنید و نگه دارید تا فقط کمی از دسترس دور شود. مراقب باشید کابل منعطف نازک آن را پاره نکنید.

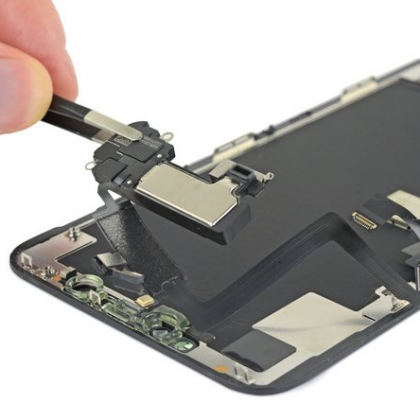

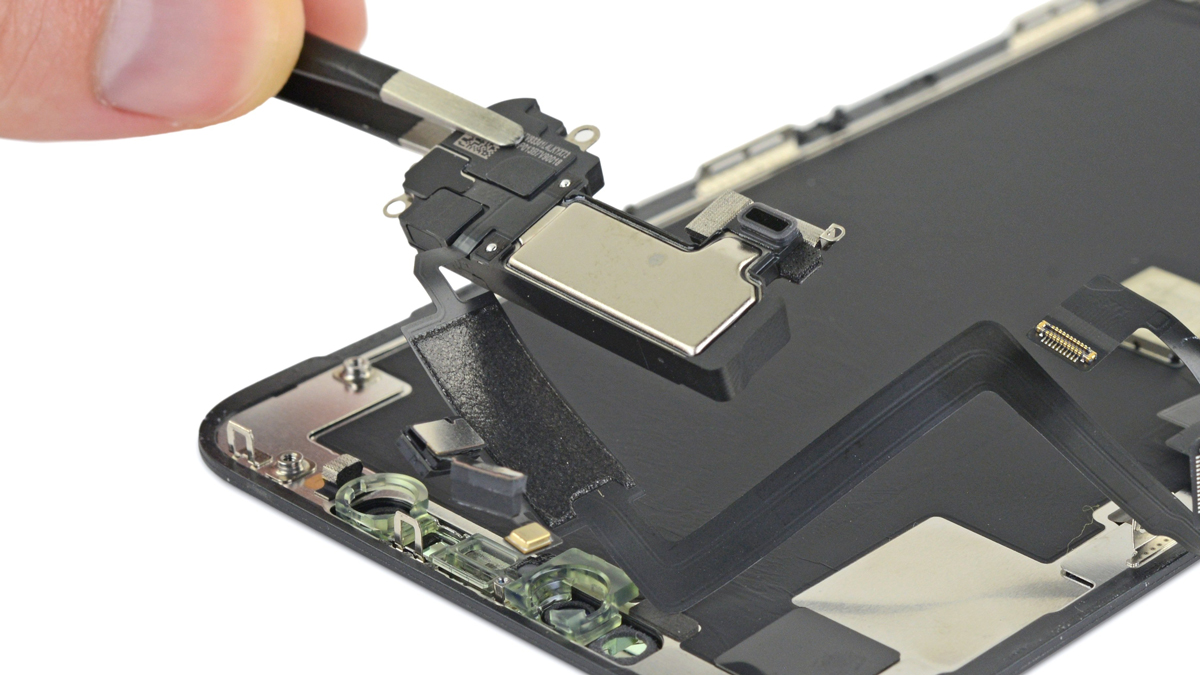

مرحله 28- کپسول زنگ گوشی و فلت سنسور جلو را بردارید

  • با استفاده از پنس سر صاف، لبه کپسول زنگ گوشی و فلت سنسور جلو را گرفته از روی صفحه نمایش بردارید.

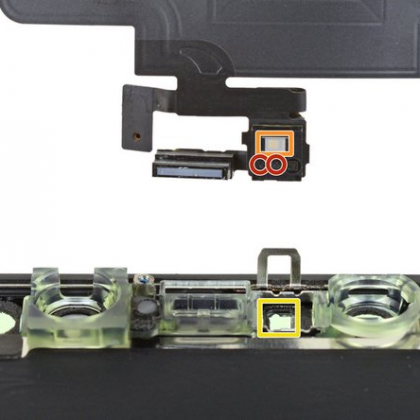

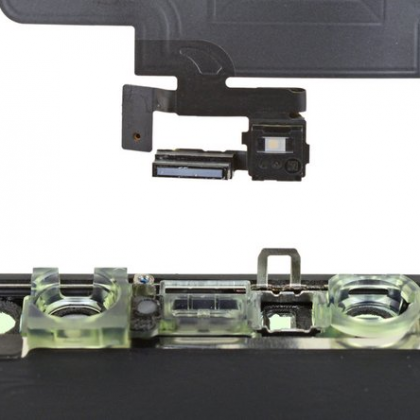

  • در هنگام نصب، موقعیت فلت سیاه رنگ را که حاوی قطعات زیر است را بررسی کنید:
  • سنسور مجاورتی که در تصویر دوم با دایره قرمز رنگ نشان داده شده است
  • ماژول فلاش که در تصویر دوم با کادر نارنجی رنگ نشان داده شده است.
  • این ماژول باید طوری در جای خود قرار گیرد که این قطعات، مانع از چسب کاری نشوند. جای این ماژول در تصویر دوم با رنگ زرد مشخص شده است.

قطعات تعویضی جدید خود را با قطعات اصلی مقایسه کنید – چک کنید قطعه ای از قلم نیفتاده باشد، قبل از نصب جای چسب های قدیمی را تمیز کنید و سپس از چسب جدید استفاده کنید.

برای نصب و اتصال قطعات گوشی آیفون، مراحل بالا را از آخر به اول (برعکس) انجام دهید.

برای دفع زباله های الکترونیکی و قطعات معیوب از دستورالعمل مربوطه (R2) یا مشابه استفاده کنید.
