آموزش تعویض فلت وای فای دایور سیتی آیفون 8 پلاس

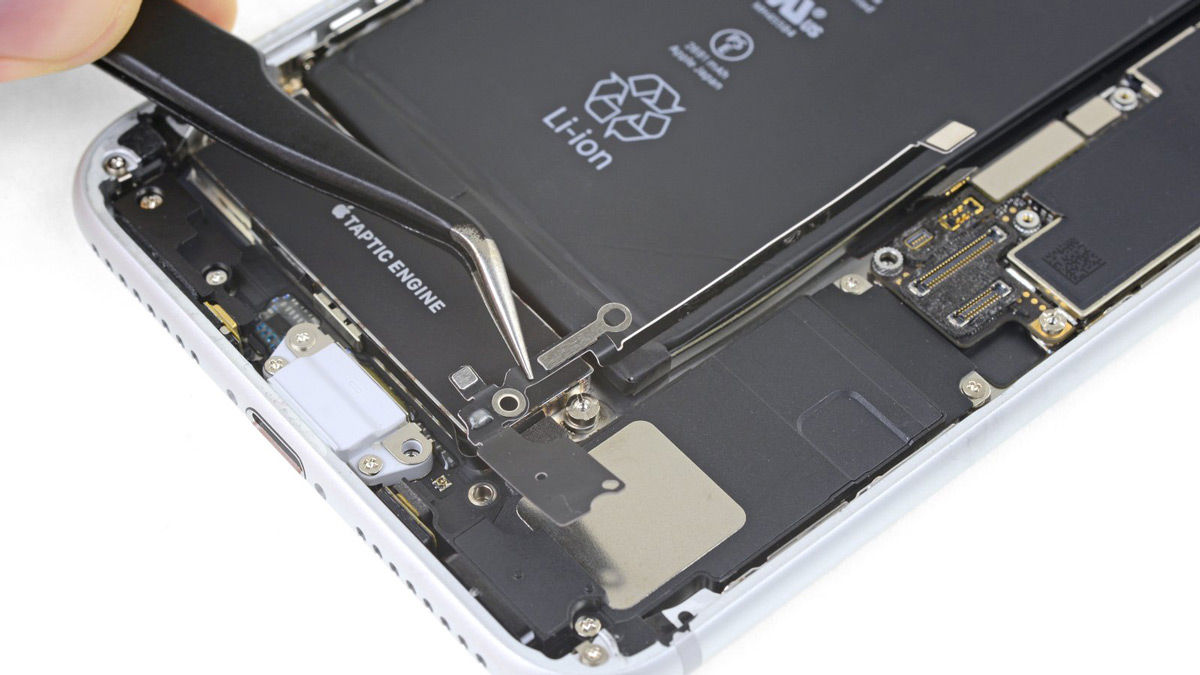

تعویض فلت وای فای دایور سیتی آیفون 8 پلاس

عناوین این مقاله

از این دستورالعمل راهنما برای تعویض کابل منعطف کوچک که از زیر کانکتور شاررژ (لایتنینگ) به بورد اصلی در آیفون 8 پلاس می رسد استفاده کنید. با تعویض این قطعه ممکن است تعدادی از مشکلات برقراری ارتباط حل شود.

در صورتی که در حین کار سوالی ذهن شما را دگیر کرده یا مشکل برطرف نشد، با ما با شماره 67319-021 تماس بگیرید تا کارشناسان، راهنمایی و مشاوره لازم را به صورت رایگان در اختیار شما قرار دهند. کوک موبایل اولین و بزرگترین مرجع تخصصی تعمیر موبایل در ایران با بهره مندی از متخصصان تعمیر آموزش دیده و همچنین استفاده از قطعات اصلی، مشکل آیفون شما را در اسرع وقت بر طرف کرده و دستگاه شما را به موقع تحویل می دهد.

مدت زمان انجام کار: 1 ساعت

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. پیچ گوشتی مخصوص باز کردن پیچ های t1 آیفون
  2. آی اُپنر
  3. کاپ مکش دستی
  4. کاردک یا قطعه مثلث شکل کوچک (6 کاردک)
  5. اسپاتول
  6. پیچ گوشتی چند سر مخصوص باز کردن پیچ های Y000 آیفون
  7. پنس
  8. پیچ گوشی چهارسو #000

قطعات و مواد مصرفی مورد نیاز:

  1. چسب مونتاژ صفحه نمایش آیفون 8 پلاس
  2. فلت وای فای دایورسیتی آیفون 8 پلاس

مرحله 1- پیچ های t1 را باز کنید

  • قبل از اینکه شروع کنید، شارژ باتری آیفون خود را به زیر 25% خالی کنید. باتری لیتیوم یون فول شارژ اگر به اشتباه و به صورت اتفاقی با اشیاء نوک تیز مثل پیچ گوشتی ها و یا پنس برخورد کند می تواند منجر به انفجار و یا خطرات بالقوه شود.
  • قبل از باز کردن گوشی، ابتدا آن را خاموش کنید.
  • در لبه پایین گوشی های آیفون دو پیچ t1 بلند 3.5 میلیمتری قرار دارد، با پیچ گوشتی مخصوص، آنها را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.
  • با باز شدن صفحه نمایش آیفون، واشرهای آب بندی و ویژگی ضد آب بودن دستگاه به خطر می افتد. قبل از اینکه به مرحله بعد بروید چند واشر آب بندی، آماده داشته باشید، و یا اگر گوشی را با همان واشرهای قبلی و یا بدون واشر آب بندی نصب و سرهم بندی کردید، حداقل مراقب باشید که آیفون دیگر در معرض آب قرار نگیرد.

مرحله 2- گوشی را باز کنید.

  • لبه پایین آیفون را حرارت دهید، حرارت باعث شل شدن چسب نگهدارنده نمایشگر می شود و باعث می شود که راحت تر باز شود.
  • برای حرارت دادن از سشوار صنعتی، هیتر استفاده کنید و یا آی¬اُپنر که از پیش گرم شده است را به مدت 90 ثانیه روی لبه پایین قاب آیفون قرار دهید تا چسب ها شل شوند.

مرحله 3- کاپ مکش دستی را به لبه پایین گوشی متصل کنید

  • پس از اینکه لبه های قاب را حرارت دادید، کاپ مکش را روی لبه پایینی پنل جلو، درست بالای دکمه هوم قرار دهید.
  • اطمینان حاصل کنید که قسمتی از کاپ مکش با دکمه هوم همپوشانی نشده و روی دکمه هوم قرار نگرفته است. چرا که مانع از چسبیدن کامل کاپ مکش و ایجاد خلاء بین کاپ مکش و گلس جلو می شود.

مرحله 4- کاپ مکش دستی را با فشار بکشید و نوک کاردک را بین شکاف ایجاد شده قرار دهید.

  • دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.
  • کاردک و یا هر ابزار نازک دیکری را برداشته و نوک آن را به اندازه چند میلی متر در شکاف ایجاد شده فرو کنید.
  • چسب آب بندی نگهدارنده صفحه نمایش بسیار محکم و قوی است؛ برای جدا کردن چسب ها و ایجاد شکاف اولیه به نیروی قابل توجهی نیاز است. اگر برای باز کردن شکاف با مشکل مواجه شدید و چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا لبه ها را کمی حرارت داده و سپس به آرامی کاپ مکش را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود و بتوانید نوک کاردک را لای آن قرار دهید.

مرحله 5- کاردک را در لبه پایین به گوشه چپ بکشید.

  • کاردک را اطراف گوشه و سپس در امتداد لبه چپ تا گوشه بالای گوشی، و به سمت دکمه های کنترل حجم صدا و دکمه سکوت، بکشید و چسب نگهدارنده صفحه نمایش در سمت چپ گوشی را جدا کنید.
  • وقتی به نزدیکی لبه بالا، سمت چپ گوشی رسیدید، کاردک را همانجا رها کنید.

مرحله 6- کاردک را در لبه پایین به گوشه راست بکشید.

  • کاردک را دوباره در لبه پایین آیفون سمت راست گوشی وارد کنید و این بار به سمت بالا و در امتداد لبه راست گوشی بکشید و چسب های سمت راست را نیز به طور کامل جدا کنید.
  • نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در سمت چپ آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

مرحله 7- کاپ مکش را بکشید و لبه پایین صفحه نمایش را بلند کنید.

به آرامی کاپ مکش را به سمت بالا بکشید و لبه پایین صفحه نمایش را بلند کنید.

هنگام بلند کردن صفحه نمایش مراقب باشید صفحه نمایش با زاویه بیش از 15 درجه بالا نیاید چرا که ممکن است کابل های منعطف متصل به صفحه نمایش کشیده و آسیب ببینند.

مرحله 8- کاپ مکش دستی را جدا کنید.

با انگشت زائده کوچک روی کاپ مکش را بکشید و کاپ را از پنل جلو جدا کنید.

مرحله 9-چسب زیر صفحه نمایش در لبه بالا را جدا کنید.

نوک کاردک را زیر صفحه نمایش در امتداد لبه بالای گوشی بکشید تا بقیه چسب ها نیز شل و جدا شوند.

مرحله 10- گیره های نگهدارنده صفحه نمایش به قاب عقب را باز کنید.

مجموعه صفحه نمایش را به آرامی به سمت پایین بکشید (به دور از لبه بالایی گوشی) تا گیره های نگهدارنده آن به قاب پشت جدا شوند.

مرحله 11- گوشی را به صورت کتابی باز کنید.

  • آیفون را روی میز کار قرار دهید لبه سمت چپ پنل جلوی آیفون را با دست گرفته و به طور کتابی از روی قاب پشت گوشی باز کنید.
  • صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به لاجیک بورد و به یکدیگر متصل هستند.
  • صفحه نمایش را که بلند کردید به یک جسم محکم مثلاً جعبه خود گوشی تکیه دهید.

مرحل 12- اتصال باتری را جدا کنید.

  • هر چهار پیچ نگهدارنده براکت پایینی کابل صفحه نمایش به لاجیک بورد را باز کنید. طول پیچ ها در زیر آورده شده است:
  • با استفاده از پیچ گوشتی چند سر، دو پیچ 1.3 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.
  • پیچ 1.4 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ نشان داده شده است.
  • پیچ 2.7 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره زرد رنگ نشان داده شده است

در سراسر عملیات تعمیر، هر پیچی را که باز می کنید آن را در الگوی پیچ ها قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید. بستن پیچ ها در جای اشتباه می تواند باعث آسیب همیشگی به آیفون شود.

مرحله 13- براکت کابل صفحه نمایش پایینی را بردارید.

با نوک پنس لبه های براکت کاب لصفحه نمایش پایینی را گرفته آن را بردارید.

مرحله 14- کانکتور باتری را اهرم کنید و از سوکتش روی لاجیک بورد آزاد کنید.

  • با استفاده نوک تخت اسپاتول، کانکتور باتری را به سمت بالا اهرم کنید و از سوکتش روی لاجیک بورد خارج کنید.
  • کانکتور را کمی به سمت بیرون از لاجیک بورد خم کنید تا در حین تعمیر از اتصال ناگهانی آن با سوکت جلوگیری شود و گوشی روشن نشود.

مرحله 15- کانکتور صفحه نمایش را اهرم کنید و از سوکتش آزاد کنید.

با استفاده از نوک اسپاتول و یا ناخن، کانکتور صفحه نمایش پایینی اصلی را به سمت بالا اهرم کنید و از سوکتش خارج کنید.

برای نصب مجدد این مدل کانکتورها، ابتدا با دقت کانکتور را تراز کنید و از یک طرف فشار دهید تا با یک کلیک در جای خود قرار گیرد، سپس همین کار را برای طرف دیگر تکرارکنید. هرگز روی قسمت وسط کانکتور فشار وارد نکنید. اگر کانکتور به خوبی تراز نشده باشد و فشار داده شود، پین های آن خم شده و آسیب دائمی وارد می کند.

مرحله 16- کانکتور کابل صفحه نمایش پایینی ثانویه را جدا کنید.

با استفاده از اسپاتول و یا ناخن، کانکتور کابل صفحه نمایش پایینی ثانویه را جدا کنید. این کانکتور نیز مستقیماً پشت کانکتوری قرار گرفته است که در مرحله قبلی جدا کردید. نوک اسپاتول را زیر این کانکتور قرار دهید به سمت بالا اهرم کنید و از سوکتش خارج کنید.

مرحله 17- پیچ براکت روی نگهدارنده مجموعه سنسور پنل جلو را باز کنید.

با پیچ گوشتی چندسر دو پیچ نگهدارنده براکت روی کانکتور مجموعه سنسور پنل جلو را باز کنید.

  • پیچ 1.0 میلی متری را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.
  • پیچ 1.2 میلی متری را باز کنید. جای این پیچ درتصویر با دایره نارنجی رنگ مشخص شده است.

مرحله 18- براکت روی کانکتور مجموعه سنسور پنل جلو را بردارید.

با استفاده از پنس، براکتی که از کانکتور مجموعه سنسور پنل چلو محافظت می کند را بردارید.

مرحله 19 – کانکتور مجموعه سنسور پنل جلو را جدا کنید.

نوک اسپاتول و یا ناخن را زیر کانکتور مجموعه سنسور پنل جلو قرار دهید، به سمت بالا اهرم کنید و کابل منعطف مجموعه سنسور پنل جلو را جدا کنید.

مرحله 20 – مجموعه صفحه نمایش را بردارید.

لبه های صفحه نمایش را با دست گرفته و مجموعه پنل جلو را بردارید.

هنگام نصب مجدد به چسب های آب بندی اطراف لبه های صفحه نمایش دقت کنید. اگر لازم باشد چسب های قدیمی را برداشته و به دور لبه های صفحه نمایش، چسب جدید اضافه کنید.

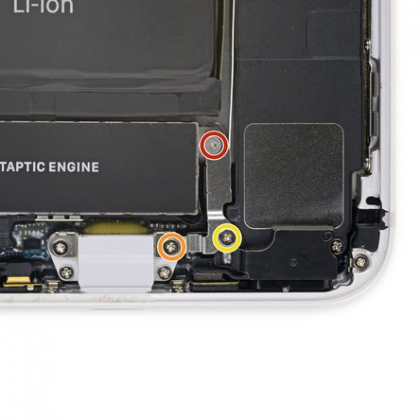

مرحله 21– فلت وای فای دایورسیتی

  •  هر 3 پیچ نگهدارنده براکت ال شکل درکنار موتور تپتیک را باز کنید.
  • با استفاده از پیچ گوشتی چند سر، پیچ 1.3 میلی متری Y000 را باز کنید. جای این پیچ در تصویر مربوطه با دایره قرمز رنگ مشخص شده است.
  • با پیچ گوشتی چهارسو، پیچ 2.6 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ مشخص شده است.
  • با پیچ گوشتی چهارسو، پیچ 3.5 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره زرد رنگ مشخص شده است.

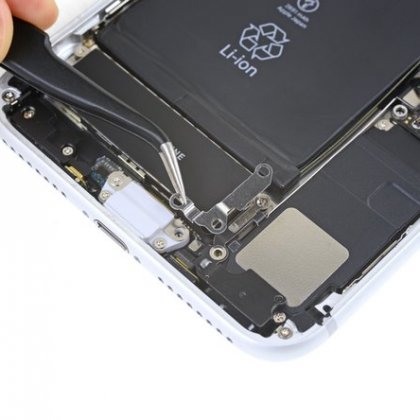

مرحله 22- براکت را بردارید.

با استفاده از پنس، لبه براکت را گرفته، از جای خود بردارید.

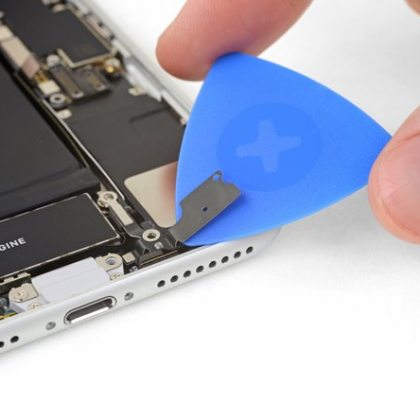

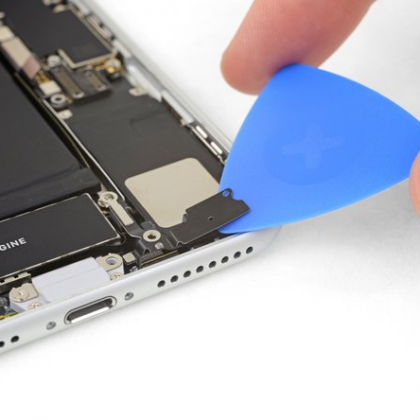

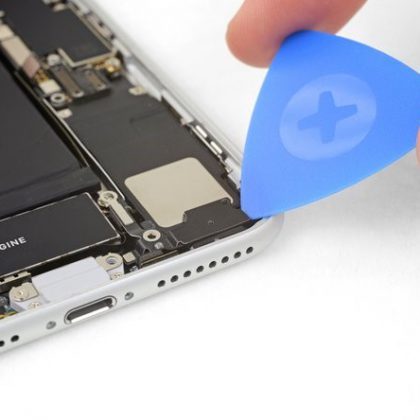

مرحله 23- کابل منعطف فلت را از لبه بالایی بلندگو جدا کنید.

  • با نوک کاردک به آرامی قسمتی از کابل منعطف آنتن را که به سطح بالایی بلندگو چسبیده است را جدا کنید.
  • این بخش از کابل منعطف به طور جزئی در جای خود چسبیده است. در صورت نیاز، با استفاده از آی اُپنر و یا سشوار مو کمی حرارت دهید تا چسب آن شل شود. حرارت دادن باعث می شود که کابل منعطف راحت تر جدا شود.

مرحله 24- کابل منعطف فلت را از لاجیک بورد جدا کنید.

نوک اسپاتول را زیر کانکتور کابل منعطف فلت قرار داده به سمت بالا اهرم کنید و از لاجیک بورد جدا کنید.

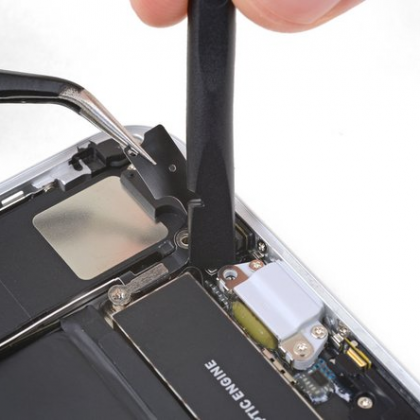

مرحله 25- طرف دیگر کابل منعطف فلت را از سوکتش جدا کنید.

با استفاده از اسپاتول، طرف دیگر کابل منعطف فلت در کنار پورت شارژ را به سمت بالا اهرم کرده و از سوکتش جدا کنید.

اتصال مجدد این کابل با ترفند خاصی همراه است. با استفاده از پنس کابل منعطف را نگه دارید به طوریکه کانکتور با سوکتش تراز شده باشد. سپس با نوک تخت اسپاتول، به آرامی کانکتور را به سمت پایین فشار دهید تا با صدای شنیدن کلیک در جای خود محکم قرار بگیرد و متصل شود.

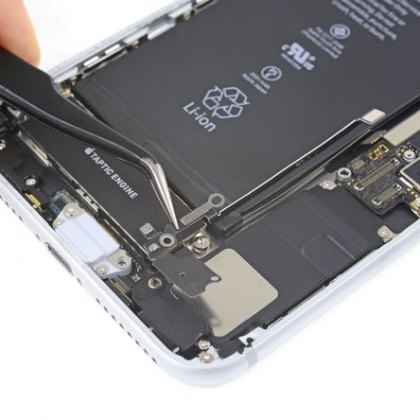

مرحله 26 – فلت وای فای دایورسیتی را بردارید.

با استفاده از پنس، آنتن وای فای را گرفته از جای خود بردارید.

قطعات تعویضی جدید خود را با قطعات موبایل اصلی مقایسه کنید چک کنید قطعه ای از قلم نیفتاده باشد، قبل از نصب جای چسب های قدیمی را تمیز کنید و سپس از چسب جدید استفاده کنید.

برای نصب و اتصال قطعات، مراحل بالا را از آخر به اول (برعکس) انجام دهید.

برای دفع زباله های الکترونیکی و قطعات معیوب از دستورالعمل مربوطه (R2) یا مشابه استفاده کنید.
