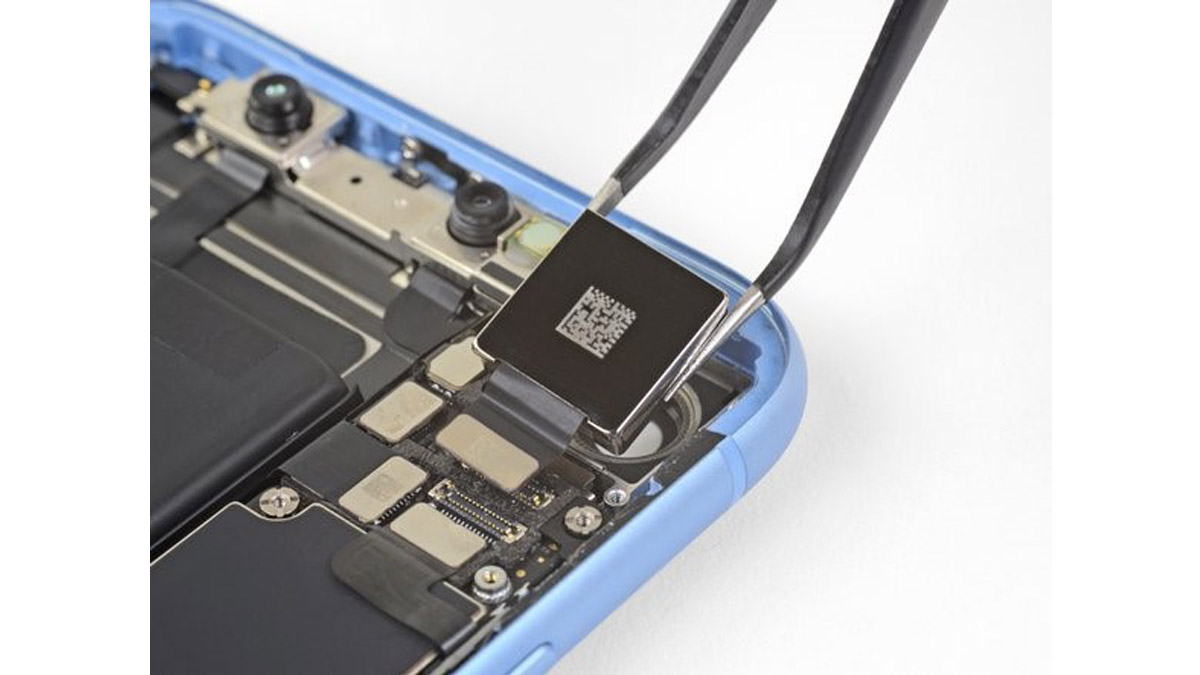

آموزش تعویض دوربین عقب آیفون XR

هشدار: قبل از شروع هر گونه عملیات تعمیر و تعویض قطعات در دستگاه های موبایل آیفون، شارژ باتری باید زیر 25% باشد، در صورتی که باتری فول شارژ است و یا از شارژ بالایی برخوردار است، ابتدا شارژ باتری را تخلیه کنید سپس عملیات را شروع کنید. باتری آیفون XR از نوع لیتیوم یونی است که اگر شارژ بالایی داشته باشد و مخصوصاً حین تعمیر پانچ شوند و یا با جسم نوک تیز فلزی (پیچ گوشتی ها و یا نوک پنس) برخورد کند به احتمال زیاد منفجر می شود و منجر به آتش سوزی می گردد.

• ابتدا قبل از هر کاری، دستگاه را خاموش کنید.
• پیچ های t1 بلند 6.7 میلیمتری که در لبه پایین قاب آیفون قرار گرفته اند را باز کنید. دو پیچ که در تصویر مربوطه با رننگ قرمز مشخص شده اند.
• اگر آیفون باز شود، خاصیت مقاومت در برابر نفوذ اب خود را از دست می دهد و دیگر مثل سابق نیست. زیر کلگی پیچ های t1 دو واشر آب بندی قرار دارند، وقتی پیچ ها را باز کردید، وضعیت آنها را بررسی کنید، اگر زخمی و یا معیوب بودند، آنها را تعویض کنید.

• عملیات حرارت دهی مخصوصاً به لبه های پایین تر آیفون جاییکه چسب های بیشتری برای اتصال پنل ها به فریم و یکدیگر قرار دارد باعث شل شدن و راحت تر باز شدن پنل می شود.

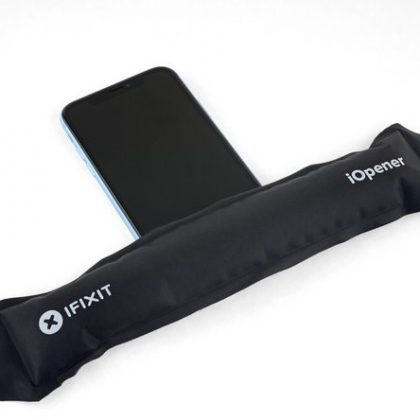

• از یک سشوار صنعتی و یا هیتر، و یا از آی¬اُپنر که از قبل گرم شده است استفاده کنید و به مدت یک دقیقه لبه زیرین قاب آیفون را حرارت دهید تا چسب ها شل شوند.

نکته: دو مرحله بعدی چگونگی کاربرد قاب کش (iSclack) را توضیح داده است، این یک ابزار دستی است که همانطور که از نامش پیداست بیشتر تعمیرکاران برای جدا کردن و کشیدن قاب ها استفاده می کنند. اگر قاب کش در اختیار ندارید و یا از ان استفاده نمی کنید، دو مرحله بعدی را نادیده بگیرید و از روش های جایگزین استفاده کنید.

• معمولاً در وسط قاب کش یک قطعه پلاستیکی برای اندازه گیری عمق وجود دارد، در گوشی های کوجگتر و باریک تر این قطعه کمک می کند تا قاب های مکنده به یکدیگر نزدیک تر شوند و در نتیجه اتصال محکمی بوجود آید، در گوشی های بزرگتر، شبیه این آیفون به این قطعه نیازی نیست، می توانید این قطعه را بردارید.

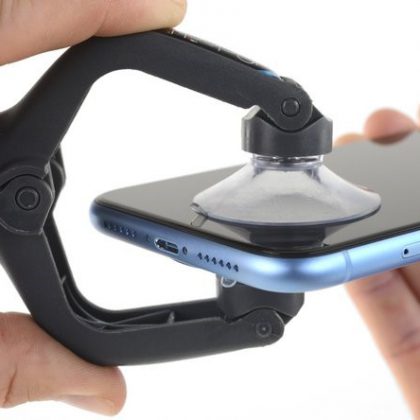

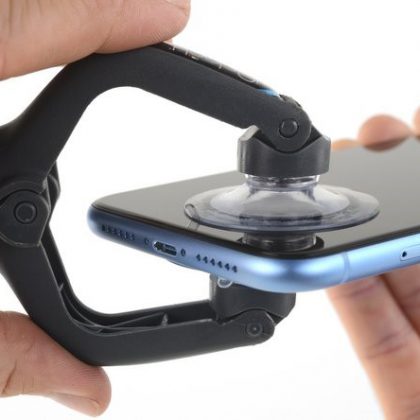

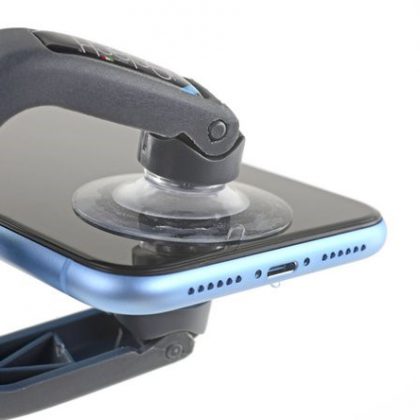

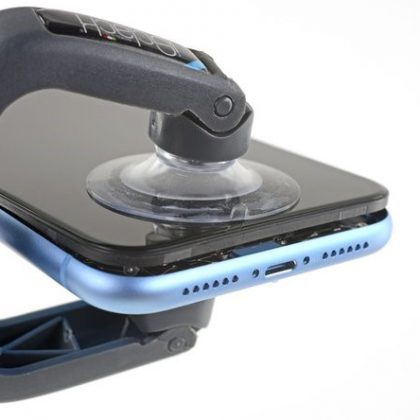

• کاپ های مکنده را در نزدیکی لبه پایین آیفون قرار دهید، یکی از کاپ ها را روی پنل جلو و دیگری را روی پنل عقب بیندازید.
• کاپ های مکنده را با دست کمی فشار دهید تا محکم به قاب بچسبند.
• نکته: اگر صفحه نمایش و یا گلس پشت با شکستگی شدیدی مواجه هستند، برای اینکه کار جدا کردن پنل راحت تر انجام شود و مشکل دیگر ایجاد نشود، یک لایه نوار چسب پهن قوی برداشته روی پنل بچسبانید سپس کاپ ها را روی آن و روی قاب بیندازید. معمولاً در جعبه ابزار قاب کش، دو قطعه نوار پهن گذاشته شده است.

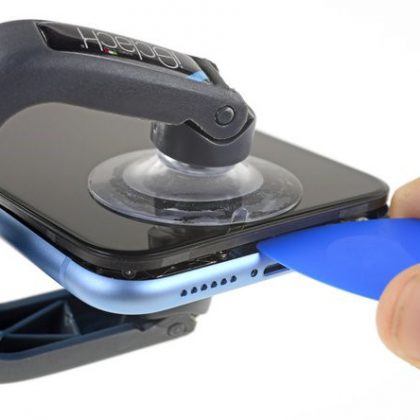

• گوشی را با دست محکم بگیرد و با دست دیگر دستگیره های قاب کش را کمی فشار داده به هم نزدیک کنید تا صفحه نمایش از قاب عقب به آرامی جدا شود.
• نکته: در این مرحله نیازی نیست که قاب کش را چنان بکشید که کل قاب بلند شود، اولاً که این کار امکان پیذیر نیست و دوماً به قطعات گوشی و خود قاب آسیب وارد می کنید، همین که شکاف کوچکی در لبه پایین ایجاد شود کافی است.
• کاردک یا ابزار کوچک مثلث شکل را برداشته و نوک آن را در داخل شکاف ایجاد شده زیر صفحه نمایش فرو ببرید و بگذارید در همان قسمت باقی بماند.

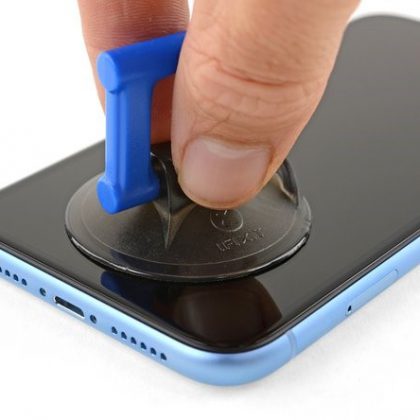

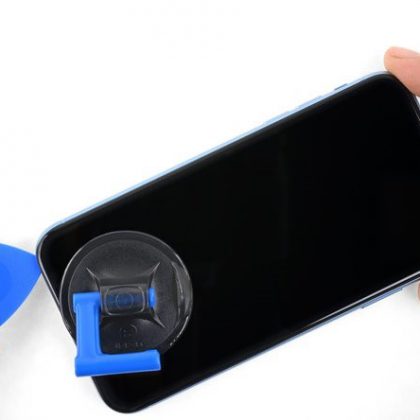

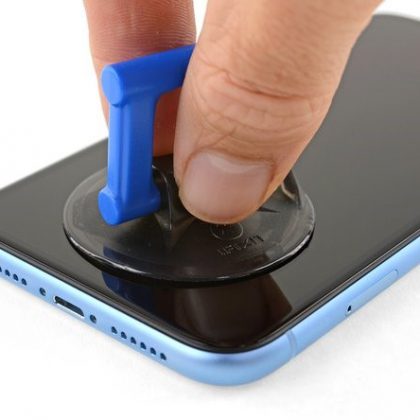

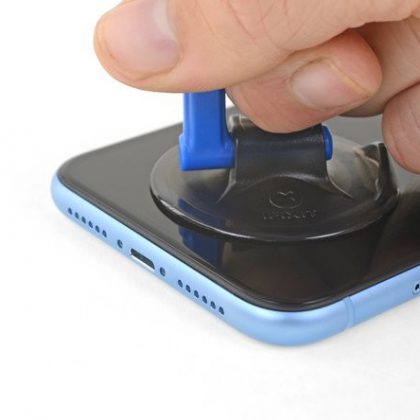

• برخی از تعمیرکاران برای جدا کردن قاب بجای قاب باز کن از کاپ مکنده تکی (Single Suction) استفاده می کنید. در این مورد، کاپ دستی را روی لبه پایینی صفحه محکم و صاف بچسبانید، طوریکه روی گلس چروک نیفتد.
• نکته: اگر پنل جلو که می خواهید کاپ دستی را روی آن قرار دهید دچار شکستگی شدید شده باشد، ابتدا یک لایه نوار چسب پهن قوی روی آن بکشید. این کار علاوه بر راحت کردن عمل چسباندن کاپ دستی باعث می شود که هنگام کشیدن پنل، گلس تکه تکه نشود و قاب براحتی بلند شوند. اگر چسب پهن موجود نبود می توانید به لبه کاپ مکنده چسب مایع قوی بزنید و کاپ را به صفحه بچسبانید.

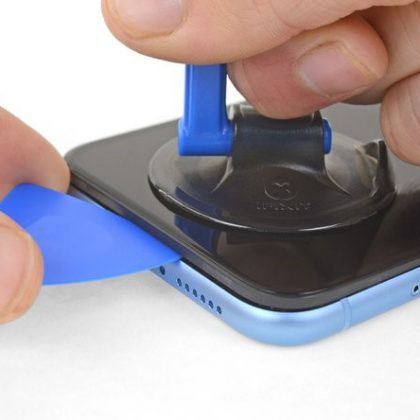

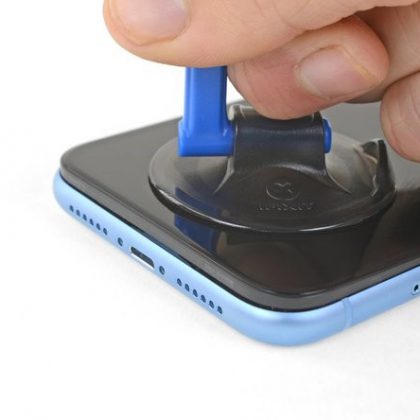

• دستگیره کاپ را محکم گرفته کمی به سمت بالا بکشید، نیروی وارده باید ثابت و یکنواخت باشد تا تنها شکاف اندکی بین پنل جلو و قاب ایجاد شود.
• یک کاردک برداشته نوک آن را بین شکاف قرار دهید.
• نکته: چسب آب بندی که صفحه نمایش را در جای خود محکم نگه داشته است، بسیار قوی است؛ این چسب باعث می شود که پنل ها محکم به دور قاب بچسبند، پس تنها کاپ دستی را با کمی فشار به سمت بالا بکشید تا بین پنل ها، شکاف اولیه ایجاد شود. شاید بار اول این شکاف براحتی ایجاد نشود، اگر نشد، حرارت بیشتری بدهید و سپس به آرامی کاپ مکنده را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود طوری که بتوانید نوک کاردک را بین شکاف قرار دهید.

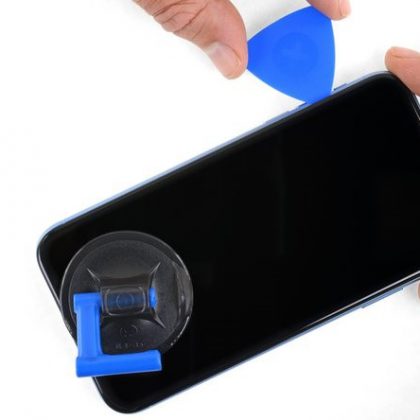

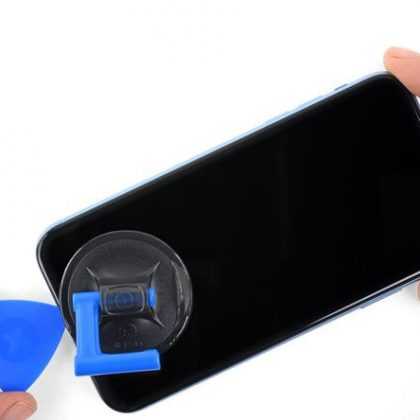

• کاردک که در لبه پایین بین درز قرار دارد را به سمت چپ بکشید و ادامه دهید تا چسب پایین و لبه سمت چپ گوشی جدا شود.
• نکته: مراقب باشید نوک کاردک را خیلی به داخل گوشی فرو نبرید چرا که حین کشیدن ممکن است به قطعات داخلی و کابل های منعطف نزدیک به لبه ها آسیب وارد شود.

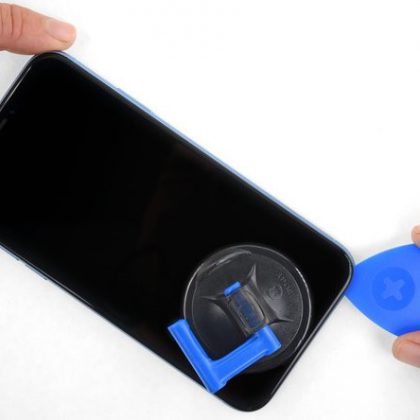

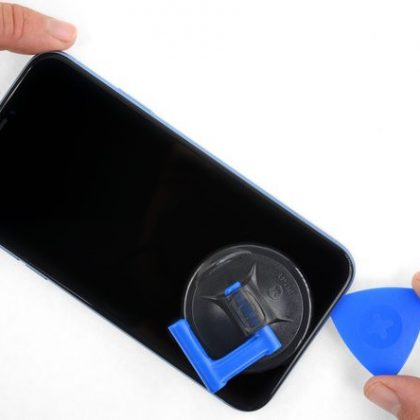

• دوباره کاردک را به لبه پایین گوشی وارد کنید و این بار در امتداد سمت راست بکشید تا چسب ها جدا شوند.
• نکته: دقیقاً مثل حالت قبل، از فرو بردن بیش از اندازه نوک کاردک در داخل قاب آیفون خودداری کنید چون ممکن است به کابل های نمایشگر نزدیک به لبه ها آسیب وارد شود. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش به داخل فرو برده شود.

نکته: لبه بالای صفحه نمایش علاوه بر چسب و با گیره نیز متصل است.

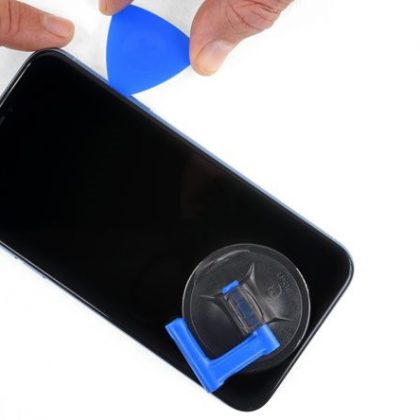

• نوک کاردک را به لبه فوقانی صفحه نمایش فرو کنید و به آرامی به سمت سوکت شارژ بکشید و کاردک را حین کشیدن خیلی آرام و ریز بالا و پایین کنید.

نکته: اگر کاردک را با فشار حرکتدهید ممکن است گیره ها بشکنند. صبور باشید و با دقت کار کنید.

نکته: دقیقاً مثل حالت قبل، از فرو بردن بیش از اندازه نوک کاردک در داخل قاب گوشی آیفون خودداری کنید چون ممکن است به کابل های نمایشگر نزدیک به لبه ها آسیب وارد شود. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود

• کاردک را به گوشه مقابل بکشید و باقیمانده چسب ها را نیز جدا کنید.

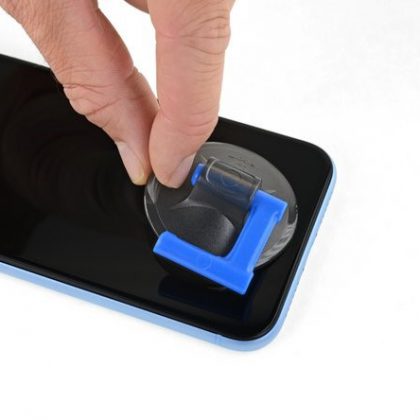

• با انگشت، زائده کوچک روی کاپ مکنده را بکشید و کاپ را از پنل جلو جدا کنید.
• در صورتیکه از قاب کش استفاده می کنید و کاپ های مکنده به پنل های عقب و جلو متصل هستند، آنها را نیز به همین صورت جدا کنید.

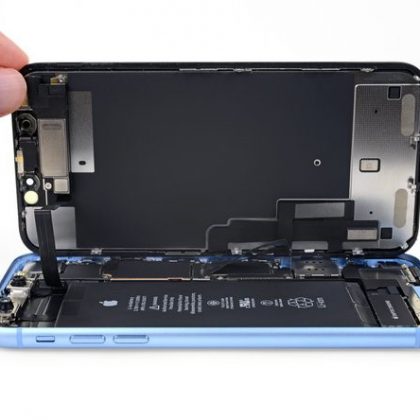

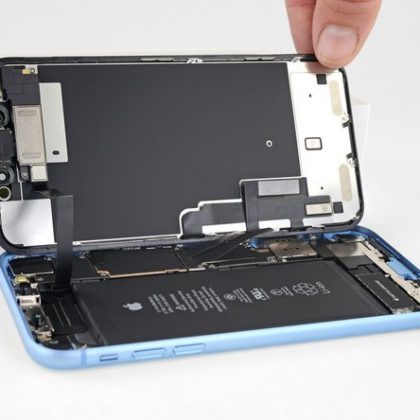

• از لبه سمت چپ آیفون، گوشه صفحه نمایش را با انگشت ها گرفته، بلند کنید و مثل جلد کتاب آن را باز کنید و به جایی تکیه دهید. می توانید از جعبه خود گوشی تکیه گاه درست کرده و صفحه نمایش را به آن تکیه بدهید.

نکته: در این مرحله هنوز صفحه نمایش بوسیله چندین کابل منعطف به لاجیک بورد متصل است، سعی نکنید ان را به طور کامل از قاب پشتی جدا کنید.

• گوشی را طوری محکم روی میز کار قرار دهید که حین تعمیر، جابجا نشود و یا تکان نخورد.
• (مخصوص نصب گوشی): صفحه نمایش را سر جای خود قرار دهید، طوری که با گیره های گوشه های بالا همتراز باشد، سپس قبل از اینکه بقیه صفحه را در جای خود قرار دهید، با دقت فشار دهید تا همه گیره ها و هم صفحه به درستی در جای خود محکم شوند. اگر گوشه بالا براحتی و با یک کلیک روی گیره ها سوار نشد، شرایط گیره ها را چک کنید و ببینید که خم نشده باشند.

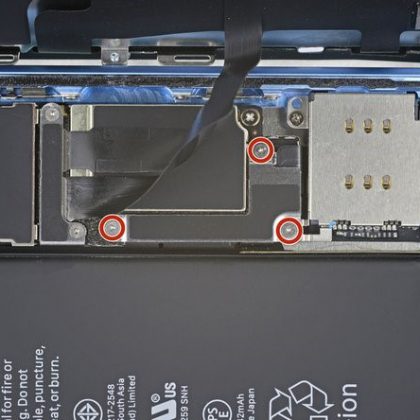

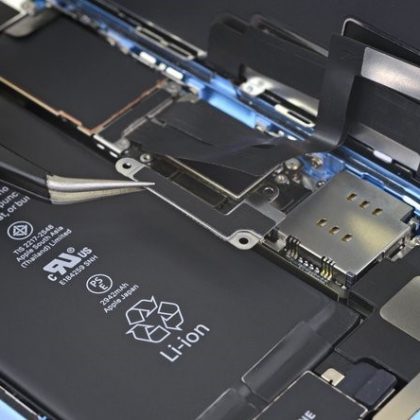

• براکت کاور کانکتور باتری بوسیله سه پیچ 1.2 میلیمتری YOOO در جای خود محکم شده است. هر سه پیچ که در تصویر مربوطه با رنگ قرمز نشان داده شده است را باز کنید.
• با نوک پنس براکت روی کانکتور باتری را بردارید.
• در سراسر مراحل تعویض، هر پیچی که باز می کنید باید به ترتیب روی الگو قرار داده شود تا در هنگام بستن اطمینان حاصل شود که هر پیچ مربوط به جای خود می باشد و دقت کنید پیچ ها جابجا بسته نشوند.
• (مخصوص نصب گوشی)، قبل از نصب مجدد قطعات موبایل و قرار دادن صفحه نمایش و محکم کردن کردن آن، گوشی را روشن کنید و کارکرد آن را چک کنید، اگر مشکلی وجود نداشت با خیال راحت ادامه دهید.

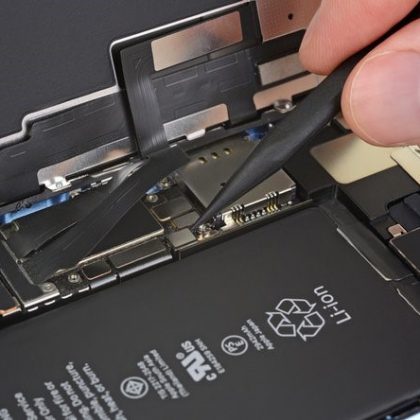

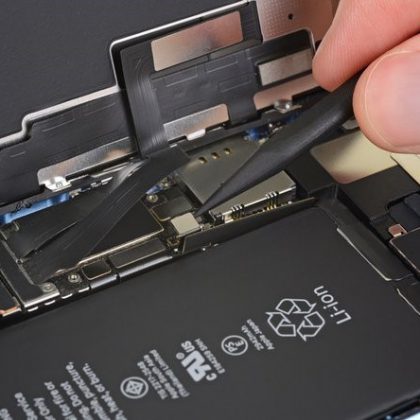

• نوک اسپاتول را زیر کانکتور باتری انداخته مستقیم به سمت بالا اهرم کنید و از سوکتش آزاد کنید.
• سعی کنید به درزبند سیلیکونی مشکی اطراف آن و همچنین سایر و اتصالات بورد آسیبی وارد نشود. این درزبند، حفاظت بیشتری در برابر ورود آب و گرد و خاک به داخل فراهم می کند.
• کانکتور را به سمت خارج از لاجیک بورد خم کنید تا از اتصال ناگهانی آن با سوکت جلوگیری شود.

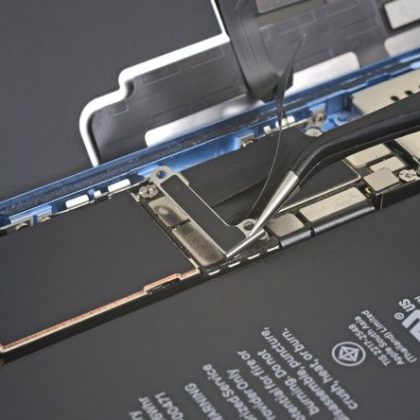

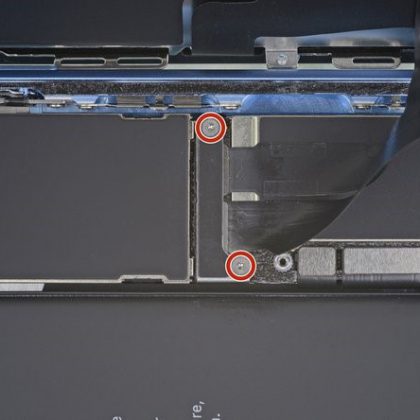

• براکت کانکتور صفحه نمایش با دو پیچ 1.2 میلیمتری YOOO در جای خود محکم شده است . هر دو پیچ را باز کنید. محل این پیج ها در تصویر مربوطه با رنگ قرمز مشخص شده است.
• با نوک پنس، براکت را بردارید.

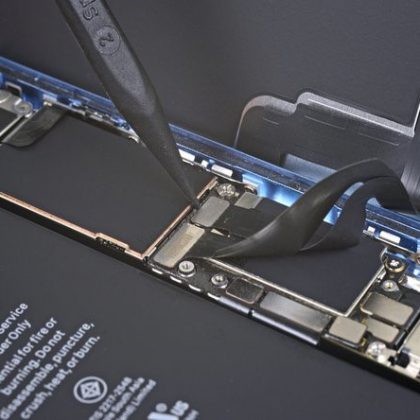

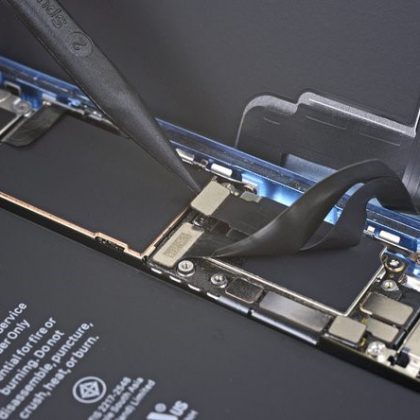

• نوک اسپاتول را زیر کانکتور دیجیتایزر قرار دهید و به آرامی به سمت بالا اهرم کنید تا کابل دیجیتایزر جدا شود.
• نکته (مخصوص بستن گوشی): برای نصب مجدد کانکتورهای مثل این، کانکتور را با دقت در جای خود تراز کنید، یک طرف آن را پایین آورده با یک کلیک، جا بزنید. سپس همین کار را برای طرف دیگر تکرار کنید. هرگز از وسط به کانکتور فشار وارد نکنید. اگر کانکتور درست جا انداخته نشده باشد، پین ها خم می شوند و باعث آسیب به قطعاتی داخلی می گردد.
• نکته (در صورت نیاز): در برخی مواقع دیده شده که بعد از تعویض و روشن کردن گوشی، تاچ ال سی دی آن درست عمل نمی‌کند. برای رفع این مشکل باید گوشی را باز کنید و کانکتورهای باتری و سپس تاچ و ال سی دی آیفون را جدا نمایید. چک کنید ببینید که روی سوکت گرد و خاک و یا مانع فیزیکی دیگری قرار نگرفته است.

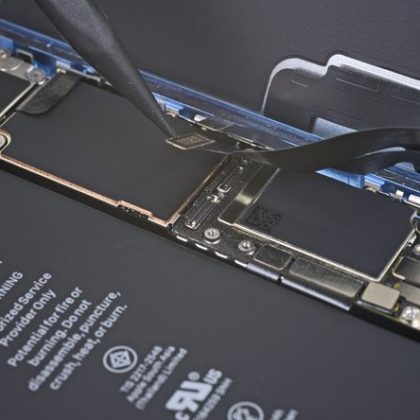

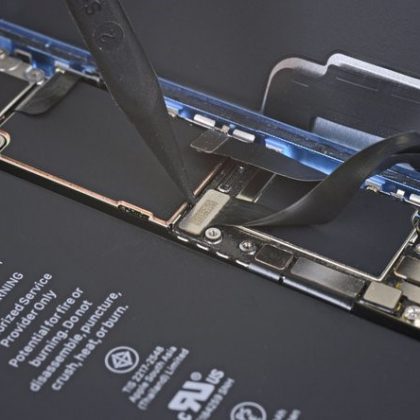

نوک اسپاتول را زیر کانکتور کابل ال سی دی قرار داده و خیلی آرام آن را به سمت بالا اهرم کنید تا از روی سوکتش آزاد شود.

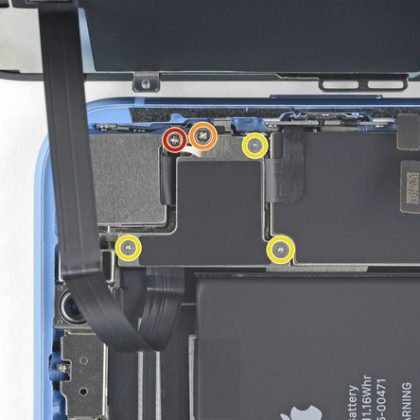

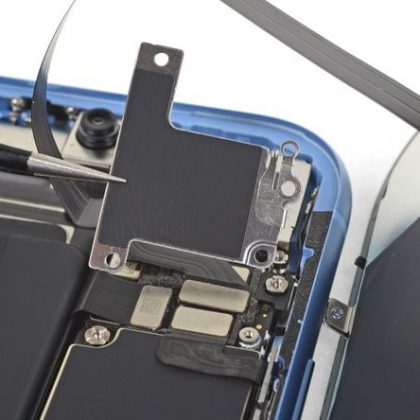

• براکت کانکتور لاجیک بورد با 5 پیچ به قاب پشت متصل شده است. هر 5 پیچ را باز کنید.پیچ 1.3 میلیمتری فیلیپس را باز کنید که در عکس با رنگ قرمز مشخص شده است.پیچ 1.5 میلیمتری فیلیپس را باز کنید که در عکس با رنگ نارنجی مشخص شده است.سه پیچ 1.2 میلیمتری YOOO را باز کنید که در عکس با رنگ سبز مشخص شده‌ اند.
• براکت را با پنس از لاجیک بورد جدا کنید.
• مراقب باشید براکت کوچکتر را نیز از روی لبه جدا کرده باشید. این براکت با یک گیره کوچک متصل شده است.

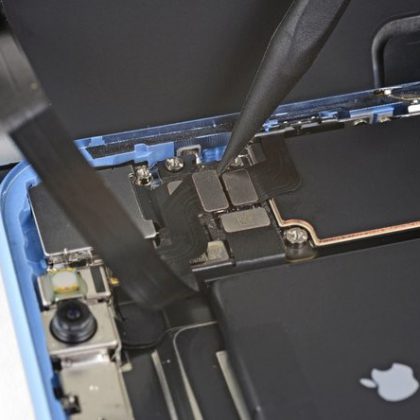

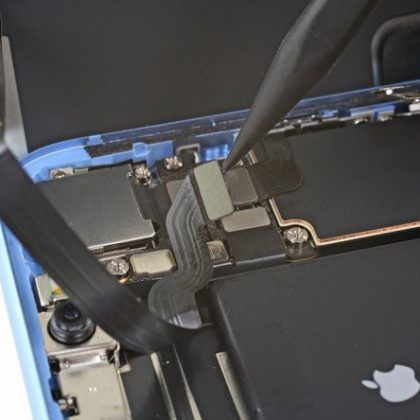

با نوک اسپاتول، کانکتور سنسور های جلو را به سمت بالا اهرم کنید و از روی سوکتش آزاد کنید.

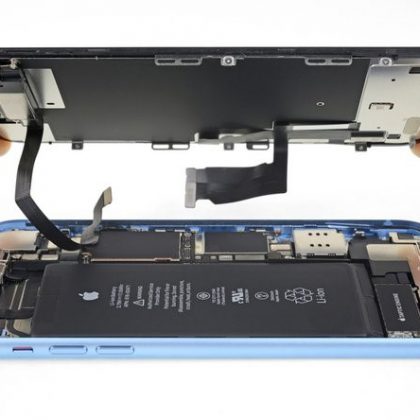

• کل مجموعه صفحه نمایش را بردارید.
• نکته (مخصوص نصب گوشی): هنگام بستن در صورت دلخواه می توانید چسب های آب بندی دور لبه های نمایشگر را تعویض کنید.

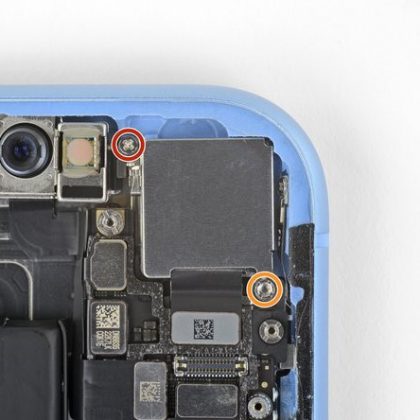

• کاور دوربین عقب بوسیله دو پیچ متصل شده است. هر دو پیچ را باز کنید.پیچ چهارسو 1.6 میلی متری را باز کنید. این پیچ با رنگ قرمز در تصویر مشخص شده است.پیچ دو طبقه ای 2.4 میلی متری را باز کنید. این پیچ با رنگ نارنجی در تصویر مشخص شده است.
• نکته پیچ های استند اف با استفاده از پیچ گوشی مخصوص براحتی باز و بسته می شود.
• هنگام استفاده از پیچ گوشی مراقب باشد نوک پیچ گوشی سر نخورد و به قطعات اطراف آن آسیب وارد کند.

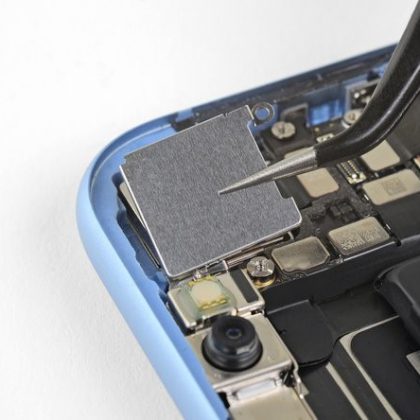

اکنون با نوک پنس کاور دوربین را گرفته، بلند کنید.

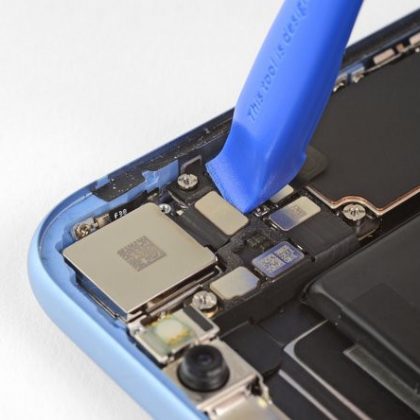

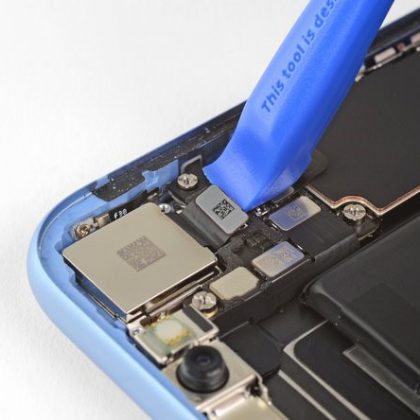

از نوک ابزار مخصوص باز کرن و یا ناخن انگشت استفاده کنید و آن را زیر کانکتور کابل دوربین انداخته به سمت بالا و مستقیم اهرم کنید تا از سوکتش جدا شود.

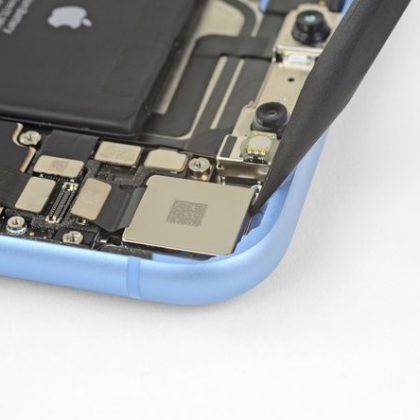

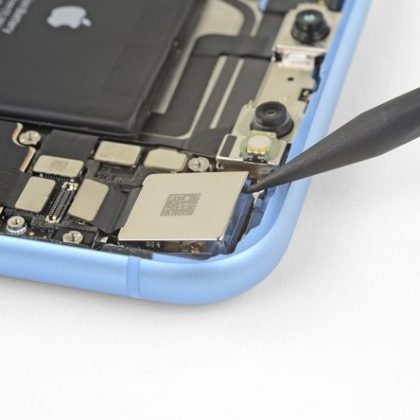

• نوک اسپاتول را در گوشه چپ بالای دوربین، بین مجموعه دوربین و قاب گوشی قرار دهید.

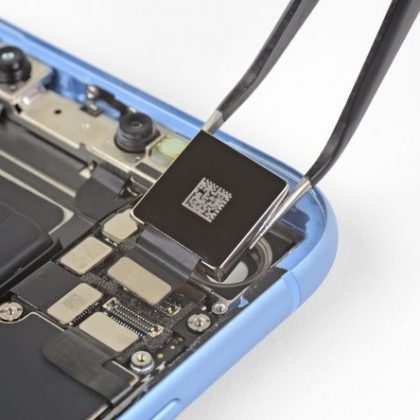

• به آرامی به سمت بالا اهرم کنید تا دوربین از گوشی جدا شود.

• سوزن باز کننده خشاب سیم کارت آیفون ایکس آر خود را به داخل مجرای لبه سمت راست قاب آیفون قرو ببرید و آن را به سمت داخل فشار دهید تا خشاب سیم کارت گوشی آزاد شود.
• خشاب سیم کارت را به همراه خود سیم کارت از لبه قاب آیفون جدا نمایید و آن را در گوشه امنی قرار دهید که گم نشود.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی آیفون XR گرفته شده است.
