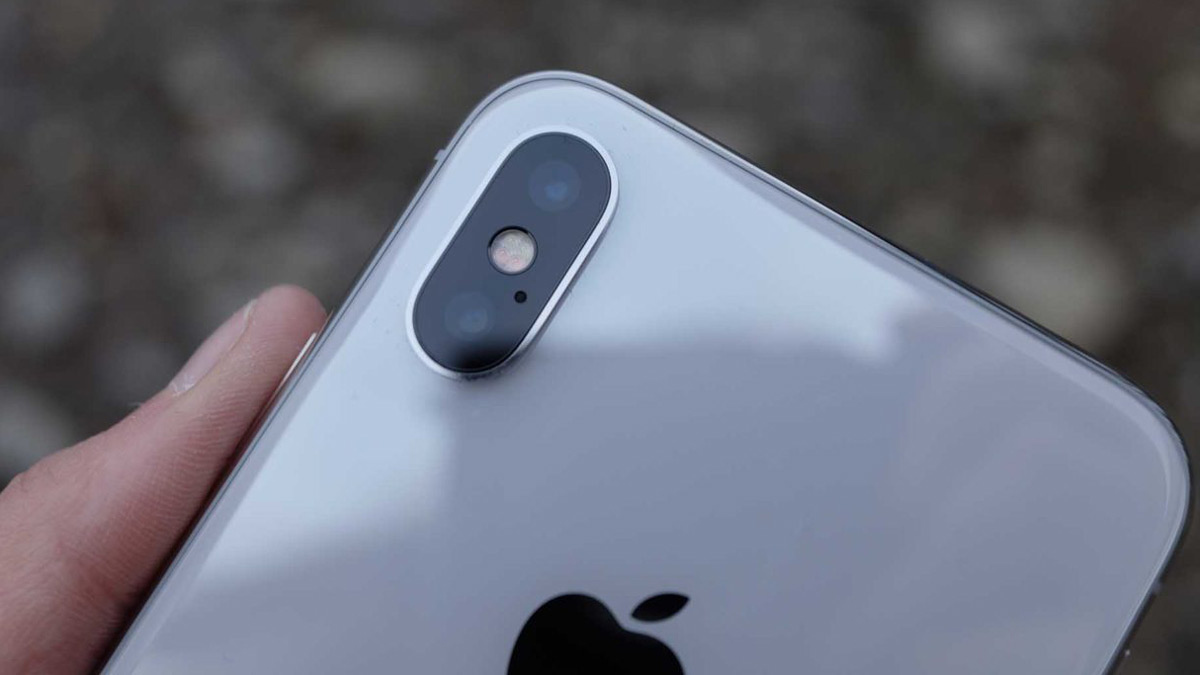

آموزش تعویض دوربین عقب آیفون ایکس

• قبل از اینکه شروع کنید، شارژ باتری آیفون خود را به زیر 25% خالی کنید. باتری لیتیوم یون فول شارژ اگر به اشتباه و به صورت اتفاقی با اشیاء نوک تیز مثل پیچ گوشتی ها و یا پنس برخورد کند می تواند منجر به انفجار و یا خطرات بالقوه شود.
• قبل از باز کردن گوشی موبایل، ابتدا آن را خاموش کنید.

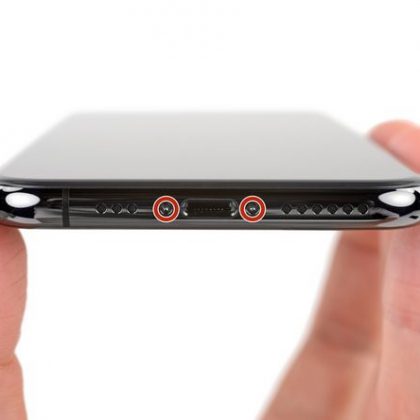

• در لبه پایین گوشی های آیفون دو پیچ t1 بلند 6.9 میلیمتری قرار دارد، با پیچ گوشتی مخصوص، آنها را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.
• اگر پیچ ها ساییده و یا معیوب شده اند، پیچ ها را باز کنید.
• با باز شدن صفحه نمایش آیفون، واشرهای آب بندی و ویژگی ضد آب بودن دستگاه به خطر می افتد. قبل از اینکه به مرحله بعد بروید چند واشر آب بندی، آماده داشته باشید، و یا اگر گوشی را با همان واشرهای قبلی و یا بدون واشر آب بندی نصب و سرهم بندی کردید، حداقل مراقب باشید که آیفون دیگر در معرض آب قرار نگیرد.

• لبه پایین آیفون را حرارت دهید، حرارت باعث شل شدن چسب زیر نمایشگر می شود و باعث می شود که راحت تر باز شود.

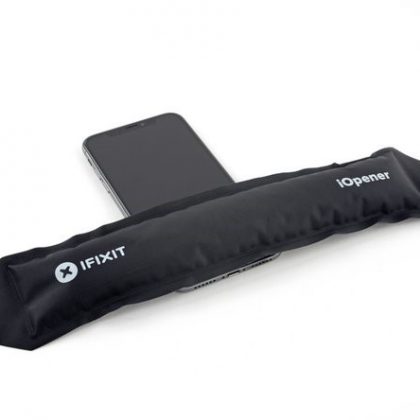

• برای حرارت دادن از سشوار صنعتی، هیتر استفاده کنید و یا آی اُپنر که از پیش گرم شده است را به مدت یک دقیقه روی لبه پایین قاب آیفون قرار دهید تا چسب ها شل شوند.

• دو مرحله بعدی نحوه استفاده از iSclack (قاب باز کن) را شرح می دهد. قاب باز کن وسیله ای است که اکثر تعمیرکاران برای باز کردن قاب از ان استفاده می کنند. اگر شما از این وسیله استفاده نمی کنید و یا تمایلی به استفاده از آن ندارید، دو مرحله بعدی را کنار بگذارید و از روش دیگری که در ادامه شرح خواهیم داد استفاده کنید.
• قطعه پلاستیکی که در وسط قاب کش قرار دارد برای نزدیک کردن دو کاپ مکش به یکدیگر و اتصال محکم قاب به قاب کش استفاده می شود، در گوشی های بزرگتر، مثل آیفون ایکس به این قطعه نیازی نیست.

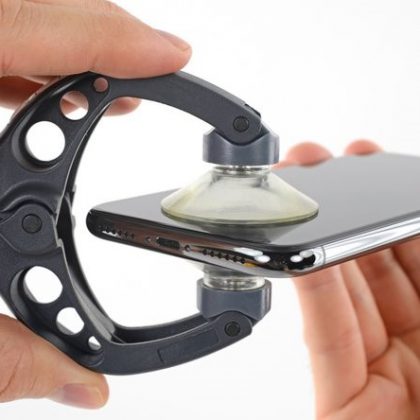

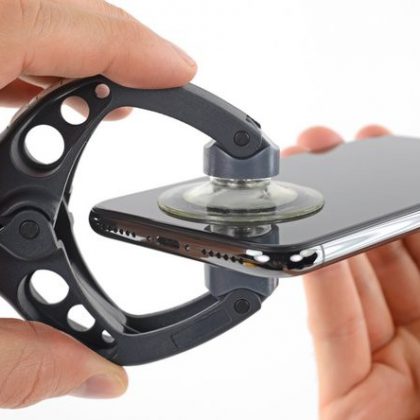

• کاپ های مکش وسیله قاب کش را در نزدیکی لبه پایین آیفون قرار دهید، یکی از کاپ ها را روی پنل جلو و دیگری را روی پنل عقب بیندازید.
• هر دو کاپ مکش را فشار دهید تا محکم به بدنه بچسبند.
• اگر گلس یا قاب پشت دچار شکستگی شدید و وسیع است، یک لایه چسب پهن برداشته و روی سطح شکستگی بیندازید و سپس کاپ ها را روی سطح چسب شده قرار دهید بچسبانید. معمولاً در جعبه ابزار قاب کش، چسب پهن گذاشته شده است.

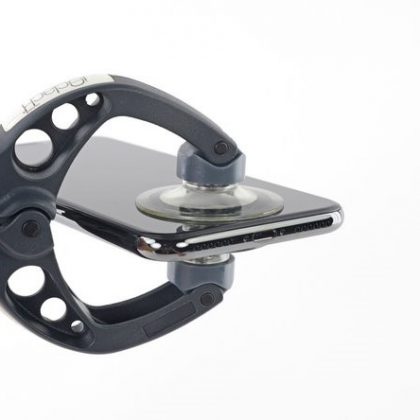

• گوشی خود را محکم بگیرید و دستگیره های قاب کش را کمی فشار داده به هم نزدیک کنید تا کاپ های مکش، صفحه نمایش را از قاب عقب به آرامی جدا کند.
• سعی نکنید صفحه را به طور کامل جدا کنید، همین که شکاف کوچکی در لبه پایین ایجاد شود کافی است.

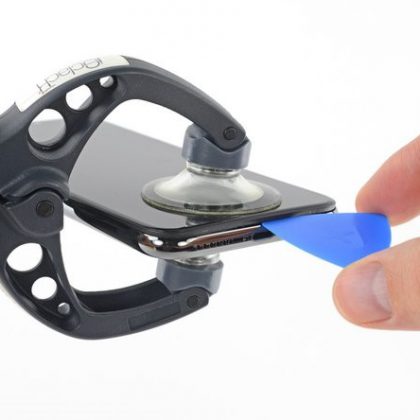

• کاردک یا ابزار کوچک مثلث شکل را برداشته و نوک آن را در داخل شکاف ایجاد شده زیر صفحه نمایش قرار دهید.

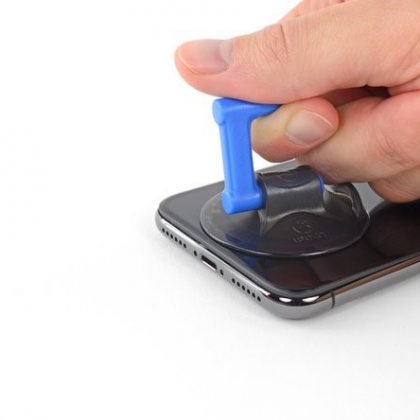

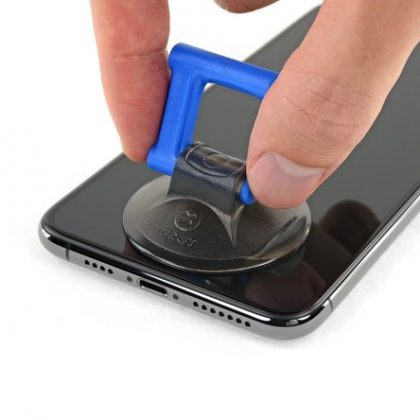

• اگر برای باز کردن قاب از کاپ مکش دستی (Single Suction) استفاده می کنید. پس از اینکه لبه های قاب را حرارت دادید، کاپ مکش را روی لبه پایینی صفحه قرار دهید، طوریکه که روی گلس چروک نیفتد.
• اگر گلس پشت دچار شکستگی شدید و وسیع است، یک لایه چسب پهن برداشته و روی سطح شکستگی بیندازید و سپس کاپ را روی سطح چسب شده قرار دهید،این کار هم باعث می شود که کاپ مکش بهتر بچسبد و هم اینکه در هنگام باز کردن قاب، گلس یکجا بلند می شود. اگر چسب پهن موجود نبود می توانید به لبه کاپ مکش چسب مایع قوی بزنید و کاپ را به صفحه بچسبانید.

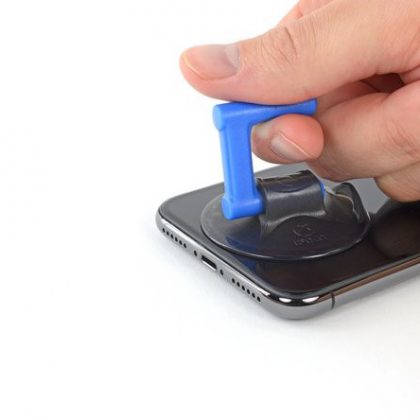

• دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.

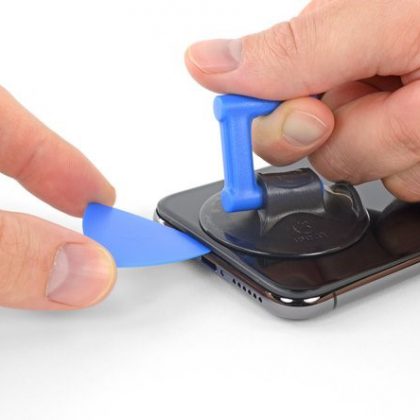

• کاردک را برداشته نوک آن را در شکاف ایجاد شده قرار دهید.
• چسب آب بندی نگهدارنده صفحه نمایش بسیار محکم و قوی است؛ برای جدا کردن چسب ها و ایجاد شکاف اولیه به نیروی قابل توجهی نیاز است. اگر برای باز کردن شکاف با مشکل مواجه شدید و چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا لبه ها را کمی حرارت داده و سپس به آرامی کاپ مکش را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود و بتوانید نوک کاردک را لای آن قرار دهید. دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.

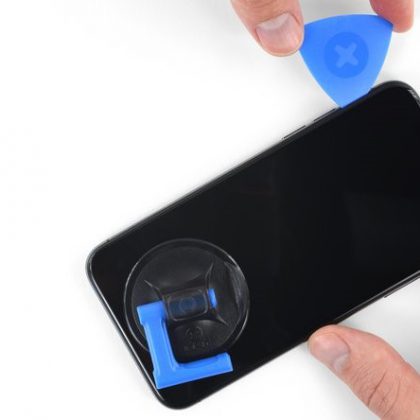

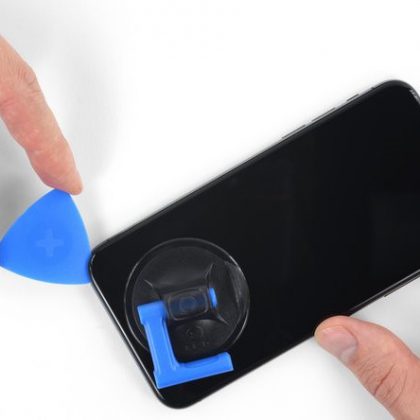

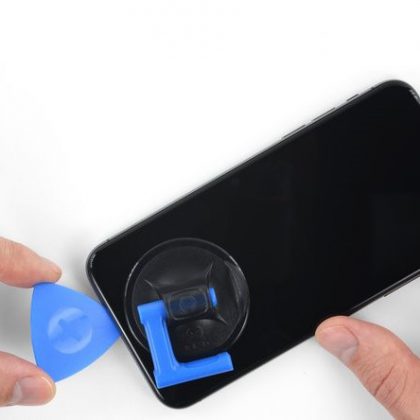

• کاردک را در امتداد لبه چپ تا گوشه بالای گوشی بکشید و چسب نگهدارنده صفحه نمایش در سمت چپ گوشی را جدا کنید.
• نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی موبایل اپل و یا کابل های منعطف در سمت چپ آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

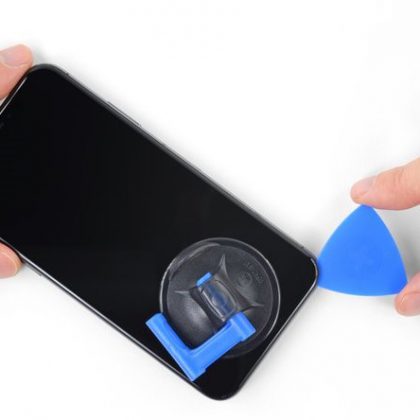

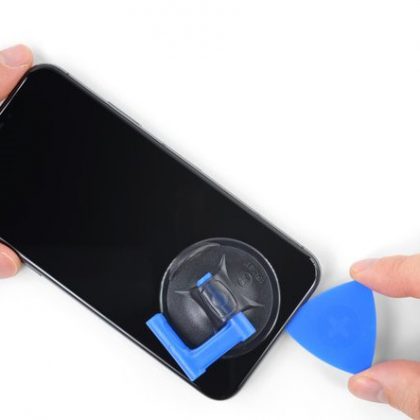

• کاردک را دوباره در لبه پایین آیفون وارد کنید و این بار به سمت بالا و لبه راست گوشی بکشید و چسب های سمت راست را نیز به طور کامل جدا کنید.
• نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در سمت چپ آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

• لبه بالایی صفحه نمایش با چسب و گیره متصل شده است.

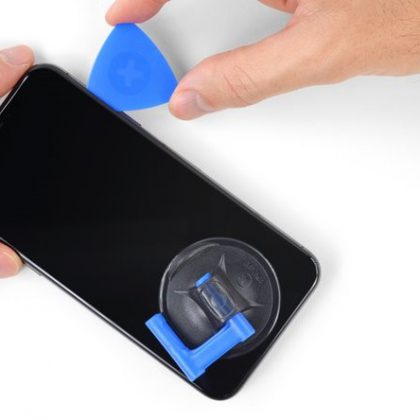

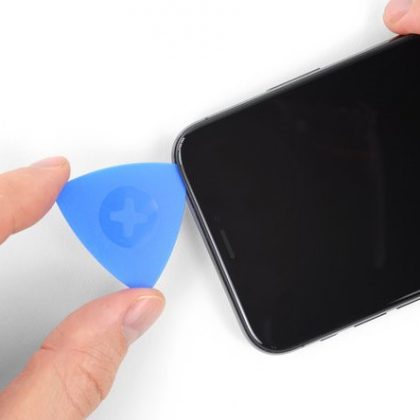

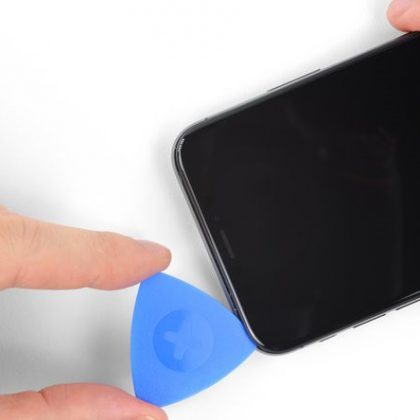

• کاردک را در گوشه راست صفحه نمایش بکشید، در حالیکه به آرامی می کشید و آن را به سمت پورت شارژ هدایت کنید.
• اگر نیروی زیادی وارد کنید، ممکن است گیره ها بشکنند. پس کاردک را با دقت هدایت کنید و صبور باشید.
• تاکید می کنیم که نوک کاردک را بیش از چند میلی متر فرو نکنید، سعی کنید تنها به اندازه عرض قاب کاردک را وارد کنید و به سنسور پنل جلو آسیب وارد نکنید.
• کاردک را نیز در طرف مقابل بکشید و بقیه چسب های نگهدارنده صفحه نمایش را نیز باز کنید.

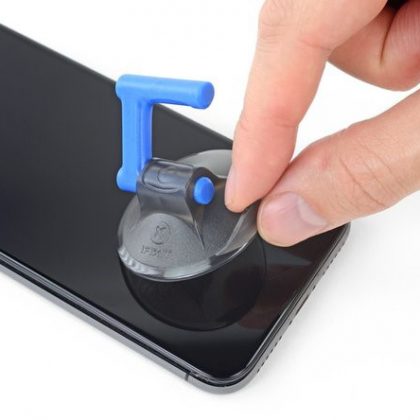

• با انگشت زائده کوچک روی کاپ مکش را بکشید و کاپ را از پنل جلو جدا کنید.
• اگر از قاب کش استفاده می کنید و هنوز به آیفون متصل است، کاپ ها را بلند کرده و قاب کش را بردارید.

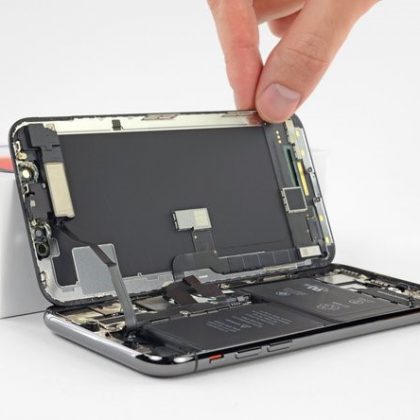

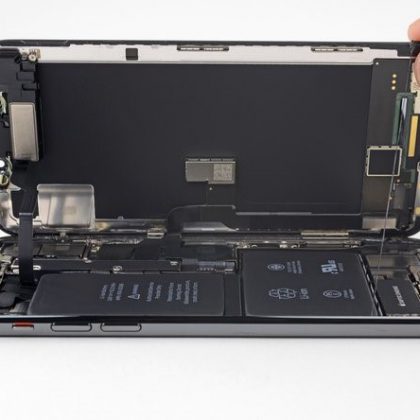

• آیفون را روی میز کار قرار دهید لبه سمت چپ پنل جلوی آیفون را با دست گرفته و به طور کتابی از روی قاب پشت گوشی باز کنید.
• صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به لاجیک بورد و به یکدیگر متصل هستند.
• صفحه نمایش را که بلند کردید به یک جسم محکم مثلاً جعبه خود گوشی تکیه دهید.
• وقتی ال سی دی را بلند کردید مراقب باشید که در اثر افتادن آن روی کف، به کابل ها و اتصالات آسیب نرسد، بنابراین می توانید از جعبه کارتنی گوشی استفاده کنید و یا نهایتاً جسم سنگینی پشت آن بگذارید تا مانع از افتادن و تکان خوردن صفحه شود (به تصویر سوم دقت کنید)

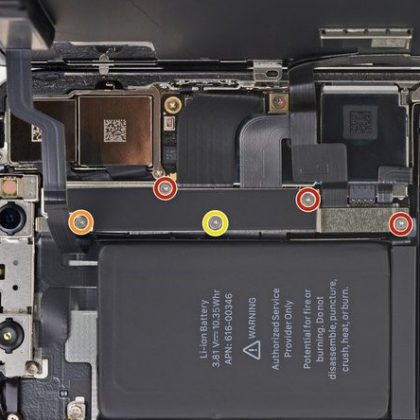

• هر پنج پیچ نگهدارنده براکت کانکتور لاجیک بورد را باز کنید.
• با استفاده از پیچ گوشتی چند سر، سه پیچ 1.0 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.
• پیچ 1.3 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ نشان داده شده است.
• پیچ 3.7 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره زرد رنگ نشان داده شده است
• در سراسر عملیات تعمیر، هر پیچی را که باز می کنید آن را در الگوی پیچ ها قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید.

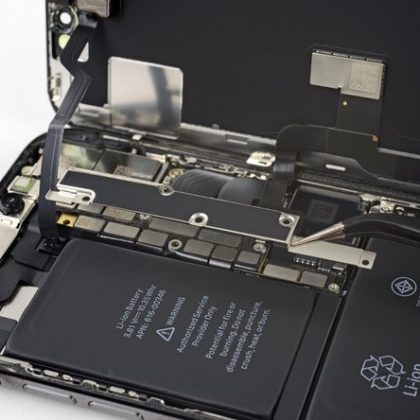

• با نوک پنس لبه های براکت را گرفته آن را بردارید.
• براکت ممکن است در جای خود، چسبیده باشد. به آرامی آن را بردارید اما نیروی زیادی بکار نبرید.
• در طی نصب مجدد، بهتر است گوشی را روشن کنید و قبل از اینکه چسب کاری و گوشی را ببندید عملکرد آن را امتحان کنید. سپس در ادامه گوشی را خاموش کنید و بقیه مراحل را انجام دهید.

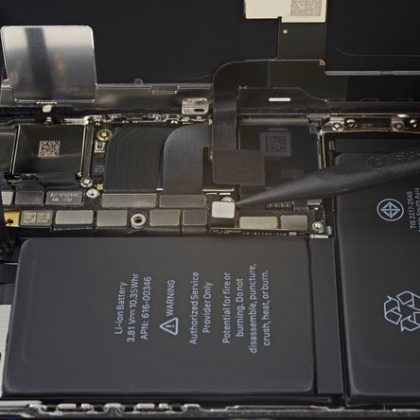

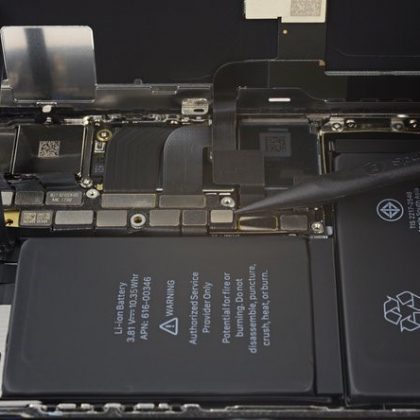

• با استفاده از اسپاتول، یا ناخن، کانکتور باتری را به سمت بالا اهرم کنید و از سوکتش روی لاجیک بورد خارج کنید.
• سعی کنید به درزبند سیلیکونی مشکی اطراف آن و همچنین اتصالات بورد آسیبی وارد نشود. این درزبند اضافی، از ورود آب و گرد و خاک به داخل جلوگیری می کند.
• کانکتور را کمی به سمت بیرون از لاجیک بورد خم کنید تا در حین تعمیر از اتصال ناگهانی آن با سوکت جلوگیری شود و گوشی روشن نشود.

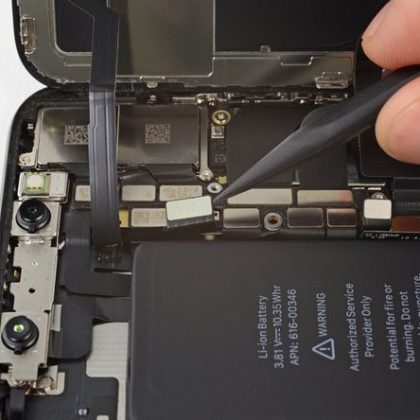

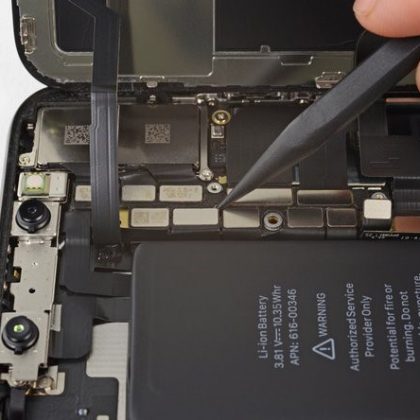

با استفاده از نوک اسپاتول و یا ناخن، کانکتور مجموعه سنسور پنل جلو را به سمت بالا اهرم کنید و از سوکتش خارج کنید.

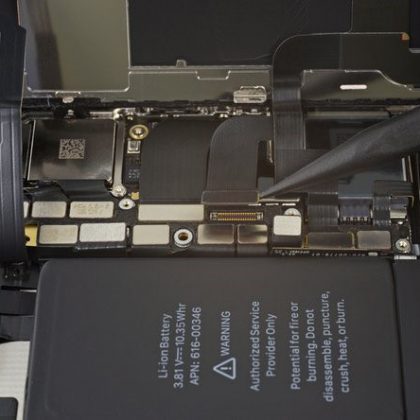

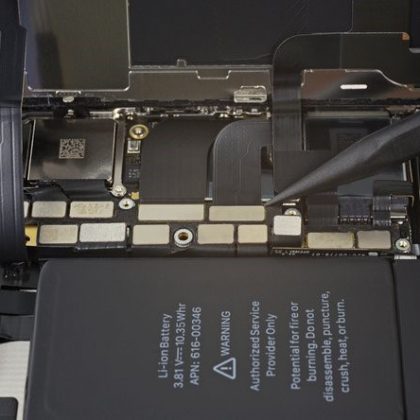

• با استفاده از اسپاتول و یا ناخن، کانکتور کابل پنل اولد را جدا کنید.
• برای نصب مجدد این مدل کانکتورها، ابتدا با دقت کانکتور را تراز کنید و از یک طرف فشار دهید تا با یک کلیک در جای خود قرار گیرد، سپس همین کار را برای طرف دیگر تکرار کنید. هرگز روی قسمت وسط کانکتور فشار وارد نکنید. اگر کانکتور به خوبی تراز نشده باشد و فشار داده شود، پین های آن خم شده و آسیب دائمی وارد می کند.

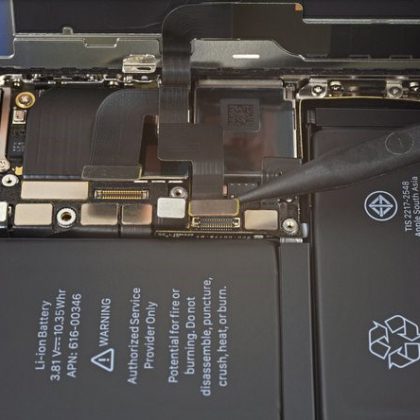

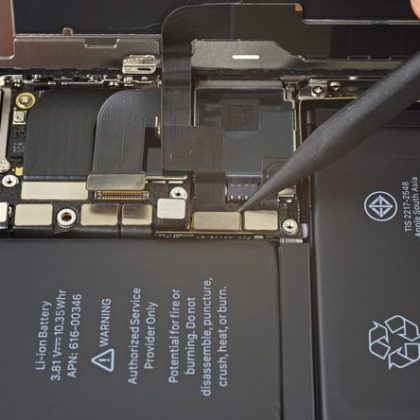

• نوک اسپاتول و یا ناخن خود را زیر کابل دیجیتایزر فرو برده و به آرامی آن را اهرم کنید تا از سوکتش آزاد شود.
• اگر بعد از تعمیر و با تاچ صفحه، هر قسمت از صفحه نمایش کار نکرد، باتری را جدا کنید، سپس کانکتور آن را درست جا بزنید و مطمئن شوید که با کلیک در جای خود محکم شده است و دقت کنید که روی سوکت گرد و خاک و یا مانع خارجی دیده نمی شود.

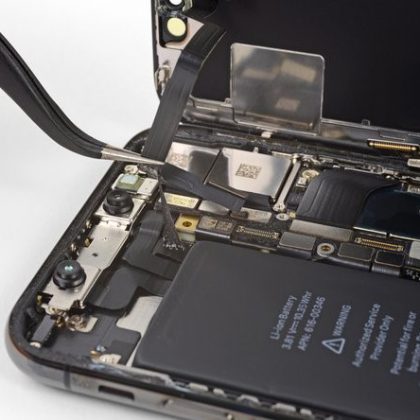

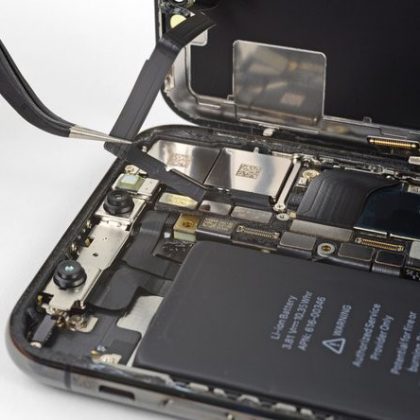

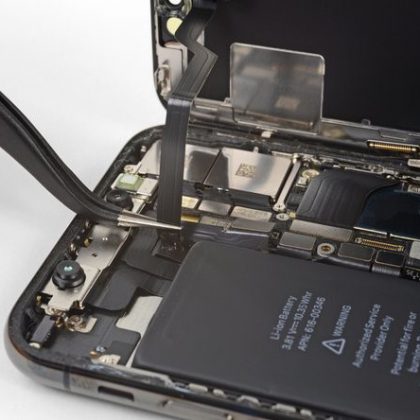

• کابل منعطف مجموعه سنسور پنل جلو به طور جزئی در جای خود چسبیده است.
• با دقت کابل را بردارید تا چسب جدا شود.

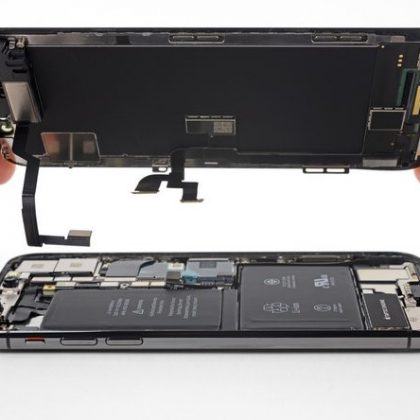

• لبه های صفحه نمایش را با دست گرفته و مجموعه پنل جلو را بلند کنید.
• هنگام نصب مجدد به چسب های آب بندی اطراف لبه های صفحه نمایش دقت کنید. اگر لازم باشد چسب های قدیمی را برداشته و به دور لبه های صفحه نمایش، چسب جدید اضافه کنید.

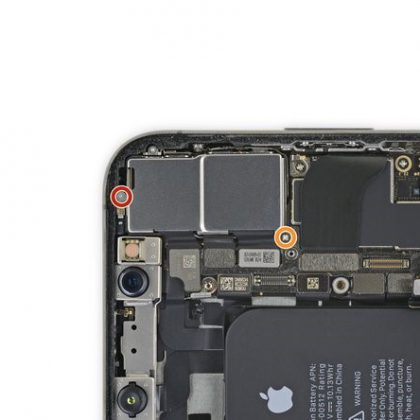

• دو پیچ نگهدارنده براکت دوربین عقب را باز کنید.
• پیچ 2.3 میلی متری را باز کنید.
• با پیچ گوشتی چهارسو، پیچ 2.0 میلی متری را باز کنید.

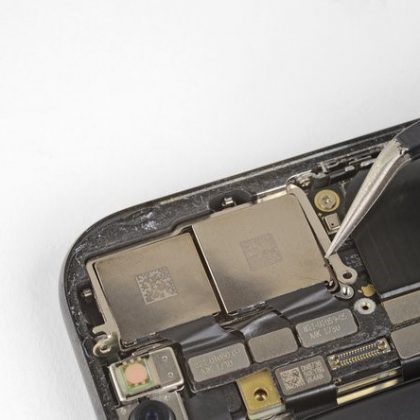

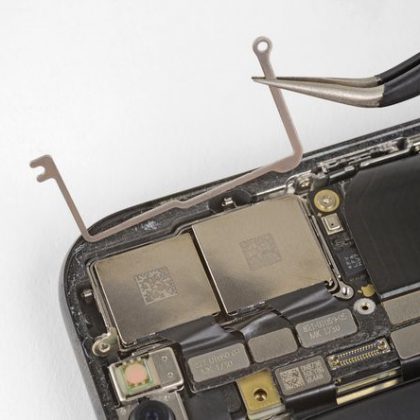

• با نوک پنس براکت دوربین را از نزدیک ترین لبه به باتری گرفته، بلند کنید و از جای خود بردارید.
• برای نصب دوربین عقب، تصاویر را به دقت از آخر به اول دنبال کنید: ابتدا، لبه بیرونی را پایین بیاورید تا دو زبانه طلایی رنگ که از کاور بیرون زده است به طور محکم به براکت روی لبه بیرونی ماژول دوربین متصل شود. سپس کاور را به صورت لولایی پایین آورد و ببندید.
• اگر دو زبانه طلایی رنگ به درستی در جای خود قرار نگیرند، کاور به صورت تخت و یکنواخت قرار نخواهد گرفت.

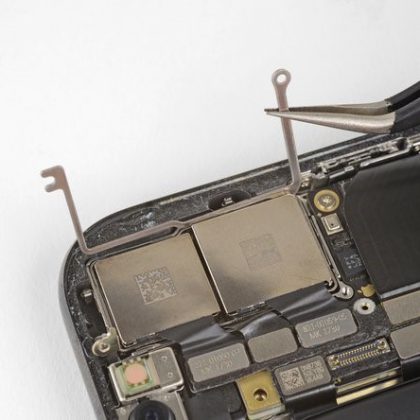

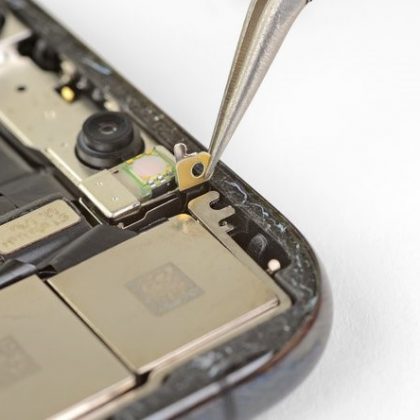

• براکت دوربین را از لبه نزدیک ترین به باتری بلند کنید و بردارید.
• برای نصب مجدد براکت دوربین، تصاویر این مرحله را به دقت و به صورت برعکس دنبال کنید. ابتدا لبه بیرونی را پایین بیاورید تا زبانه روی اسلات های سمت راست، درست روی شکاف بین بدنه گوشی و ماژول دوربین قرار گیرد.

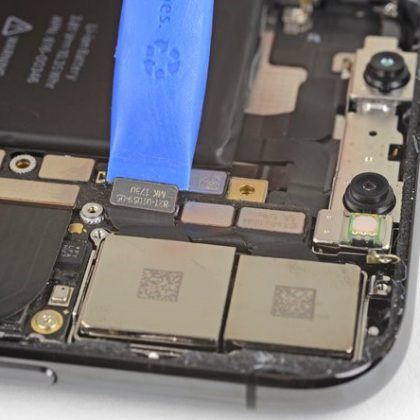

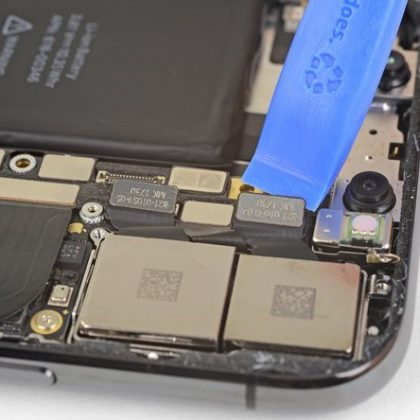

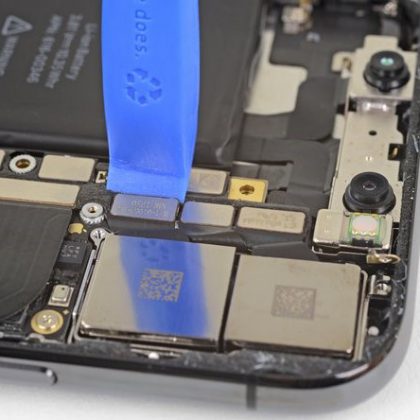

ابزار شکافنده iFixit یا ناخن را یر کانکتورهای کابل دوربین قرار دهید و آنها را مستقیم به سمت بالا اهرم کنید و هر دو کانکتورهای کابل دوربین را از سوکتش جدا کنید.

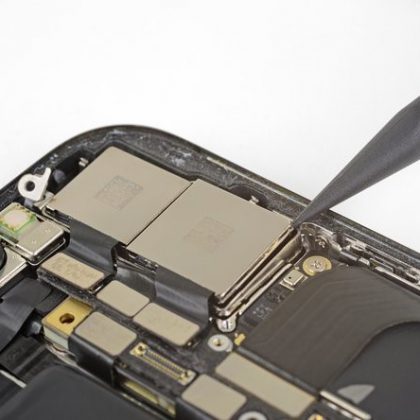

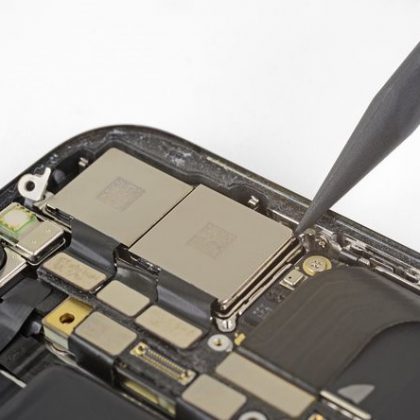

• نوک اسپاتول را در مقابل ناچ کوچک در پایین گوشه راست ماژول دوربین قرار داده، فشار دهید.
• به آرامی به سمت بالا اهرم کنید و دوربین را از گوشی بیرون بیاورید.

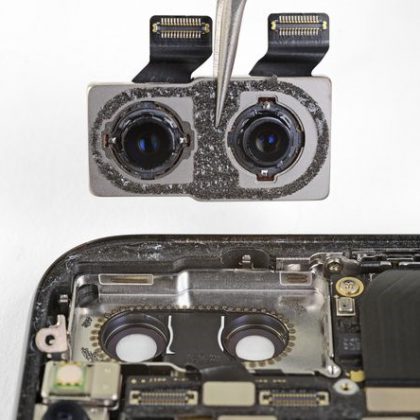

ماژول دوربین عقب را با پنس گرفته، بردارید.

قطعات تعویضی جدید خود را با قطعات اصلی مقایسه کنید – چک کنید قطعه ای از قلم نیفتاده باشد، قبل از نصب جای چسب های قدیمی را تمیز کنید و سپس از چسب جدید استفاده کنید.

برای نصب و اتصال قطعات، مراحل بالا را از آخر به اول (برعکس) انجام دهید.

برای دفع زباله های الکترونیکی و قطعات معیوب از دستورالعمل مربوطه (R2) یا مشابه استفاده کنید.
