آموزش تعویض باتری آیفون 7 پلاس

• قبل از اینکه شروع کنید، شارژ باتری آیفون خود را به زیر 25% خالی کنید. باتری لیتیوم یون فول شارژ اگر به اشتباه و به صورت اتفاقی با اشیاء نوک تیز مثل پیچ گوشتی ها و یا پنس برخورد کند می تواند منجر به انفجار و یا خطرات بالقوه شود.
• قبل از باز کردن گوشی آیفون، ابتدا آن را خاموش کنید.

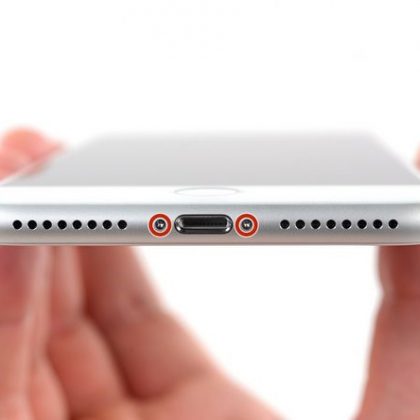

• در لبه پایین گوشی های آیفون دو پیچ t1 بلند 3.4 میلیمتری قرار دارد، با پیچ گوشتی مخصوص، آنها را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.
• با باز شدن صفحه نمایش آیفون، واشرهای آب بندی و ویژگی ضد آب بودن دستگاه به خطر می افتد. قبل از اینکه به مرحله بعد بروید چند واشر آب بندی، آماده داشته باشید، و یا اگر گوشی را با همان واشرهای قبلی و یا بدون واشر آب بندی نصب و سرهم بندی کردید، حداقل مراقب باشید که آیفون دیگر در معرض آب قرار نگیرد.

• لبه پایین آیفون را حرارت دهید، حرارت باعث شل شدن چسب نگهدارنده نمایشگر می شود و باعث می شود که راحت تر باز شود.
• برای حرارت دادن از سشوار صنعتی، هیتر استفاده کنید و یا آی¬اُپنر که از پیش گرم شده است را به مدت یک دقیقه روی لبه پایین قاب آیفون قرار دهید تا چسب ها شل شوند.

• پس از اینکه لبه های قاب را حرارت دادید، کاپ مکش را روی لبه پایینی پنل جلو، درست بالای دکمه هوم قرار دهید.
• اطمینان حاصل کنید که قسمتی از کاپ مکش با دکمه هوم همپوشانی نشده و روی دکمه هوم قرار نگرفته است. چرا که مانع از چسبیدن کامل کاپ مکش و ایجاد خلاء بین کاپ مکش و گلس جلو می شود.
• در صورتیکه صفحه نمایش به شدت آسیب دیده و گلس آن در سطح گسترده ای خرد شده است، ابتدا روی آن را با نوارچسب پهن بپوشانید و سپس کاپ مکش را وصل کنید. همچنین بجای استفاده از کاپ مکش می توانید از چسب های نواری قوی استفاده کنید. اگر استفاده از نوار چسب مقدور نبود می توانید پس از چسباندن کاپ مکش روی پنل، دور تا دور کاپ را با چسب قطره ای بسیار قوی محکم بچسبانید.

• دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.
• اسپاتول سر صاف را برداشته و نوک آن را به اندازه چند میلی متر در شکاف ایجاد شده فرو کنید.
• چسب آب بندی نگهدارنده صفحه نمایش بسیار محکم و قوی است؛ برای جدا کردن چسب ها و ایجاد شکاف اولیه به نیروی قابل توجهی نیاز است. اگر برای باز کردن شکاف با مشکل مواجه شدید و چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا لبه ها را کمی حرارت داده و سپس به آرامی کاپ مکش را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود و بتوانید نوک کاردک را لای آن قرار دهید.

• اسپاتول را اطراف گوشه و سپس در امتداد لبه چپ تا گوشه بالای گوشی، و به سمت دکمه های کنترل حجم صدا و دکمه سکوت، بکشید و چسب نگهدارنده صفحه نمایش در سمت چپ گوشی را جدا کنید. نوک اسپاتول را در این قسمت از بدنه گوشی به صورت افقی و رفت و برگشت حرکت دهید تا لاستیک آب بندی لبه سمت چپ آیفون 7 پلاس از بین برود.
• سعی نکنید لبه بالای صفحه نمایش را از قاب پشت اهرم کنید، این قسمت با گیره های پلاستیکی نگه داشته شده است که در اثر فشار ممکن است بشکنند.

• اسپاتول را در لبه پایین آیفون سمت راست گوشی وارد کنید و این بار به سمت بالا و در امتداد لبه راست گوشی بکشید و چسب های سمت راست را نیز به طور کامل جدا کنید.
• نوک اسپاتول را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در زیر آن آسیب وارد کند. نوک اسپاتول باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

به آرامی کاپ مکش را به سمت بالا بکشید و لبه پایین صفحه نمایش را بلند کنید.

هنگام بلند کردن صفحه نمایش مراقب باشید صفحه نمایش با زاویه بیش از 10 درجه بالا نیاید چرا که ممکن است کابل های منعطف در امتداد سمت راست گوشی که صفحه نمایش را به برد متصل می کند کشیده و آسیب ببینند.

برای جدا کردن کاپ مکش از روی پنل زبانه کوچک کاپ را با انگشت به سمت بیرون هل دهید و سپس به آرامی کاپ مکش را بردارید.

نوک کاردک را زیر صفحه نمایش در امتداد لبه بالای گوشی بکشید تا بقیه چسب ها نیز شل و جدا شوند.

• مجموعه صفحه نمایش را از لبه بالا گوشی به آرامی به سمت بالا بکشید تا گیره های نگهدارنده آن به قاب پشت جدا شوند.
• گوشی را روی میز کار قرار دهید و با دست پنل جلو را گرفته به صورت کتابی از سمت چپ به راست باز کنید.
• صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به لاجیک برد و به یکدیگر متصل هستند.
• صفحه نمایش را که بلند کردید به یک جسم محکم مثلاً جعبه خود گوشی تکیه دهید.

• هر چهار پیچ نگهدارنده براکت پایینی کابل صفحه نمایش به لاجیک بورد را باز کنید. طول پیچ ها در زیر آورده شده است:
• با استفاده از پیچ گوشتی چند سر، سه پیچ 1.2 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.
• پیچ 2.6 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ نشان داده شده است.
• در سراسر عملیات تعمیر، هر پیچی را که باز می کنید آن را در الگوی پیچ ها قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید. بستن پیچ ها در جای اشتباه می تواند باعث آسیب همیشگی به آیفون شود.

با استفاده از پنس، لبه براکت یا محافظ فلزی کانکتورهای باتری و نمایشگر را گرفته از جای خود بردارید.

• با استفاده نوک تخت اسپاتول، کانکتور باتری را به سمت بالا اهرم کنید و از سوکتش روی لاجیک بورد خارج کنید.
• کانکتور را کمی به سمت بیرون از لاجیک بورد خم کنید تا در حین تعمیر از اتصال ناگهانی آن با سوکت جلوگیری شود و گوشی روشن نشود.

• در این مرحله قبل از اینکه کابل ها را جدا کنید و یا دوباره متصل کنید اطمینان حاصل نمایید که کانکتور باتری را قطع کرده اید.
• با استفاده از نوک اسپاتول و یا ناخن، هر دو کانکتور صفحه نمایش پایینی را به سمت بالا اهرم کنید و از سوکتش روی برد خارج کنید.
• برای نصب مجدد این مدل کانکتورها، ابتدا با دقت کانکتور را تراز کنید و از یک طرف فشار دهید تا با یک کلیک در جای خود قرار گیرد، سپس همین کار را برای طرف دیگر تکرار کنید. هرگز روی قسمت وسط کانکتور فشار وارد نکنید. اگر کانکتور به خوبی تراز نشده باشد و فشار داده شود، پین های آن خم شده و آسیب دائمی وارد می کند.
• پس از اتصال مجدد کانکتورها، در صورتی که صفحه نمایش سفید داشتید و یا خطوط سفیدی روی صفحه نمایش مشاهده کردید و یا همچنین تاچ به خوبی کار نکرد و یا حداقل در برخی قسمت ها عمل نمی کند، سعی کنید کانکتورها را دوباره جدا کنیدو هر دو کابل ها را با دقت و به درستی در جای خود قرار دهید و انها را متصل کنید.

• با پیچ گوشتی چندسر هر سه پیچ نگهدارنده براکت روی کانکتور مجموعه سنسور پنل جلو را باز کنید.
• پیچ 1.3 میلی متری را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.
• دو پیچ 1 میلی متری را باز کنید. جای این پیچ در تصویر با دایره نارنجی رنگ مشخص شده است.
• با استفاده از پنس، براکتی که از کانکتور مجموعه سنسور پنل جلو محافظت می کند را بردارید.

نوک اسپاتول و یا ناخن را زیر کانکتور مجموعه سنسور پنل جلو قرار دهید، به سمت بالا اهرم کنید و کابل منعطف مجموعه سنسور پنل جلو را جدا کنید.

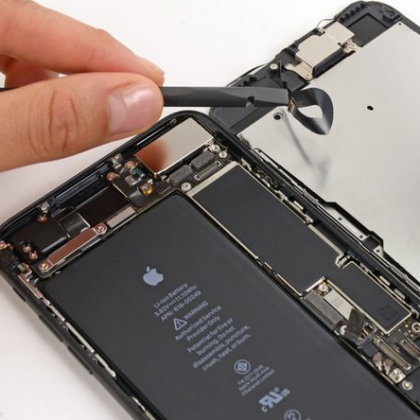

لبه های صفحه نمایش را با دست گرفته و مجموعه پنل جلو را بردارید.

هنگام نصب مجدد به چسب های آب بندی اطراف لبه های صفحه نمایش دقت کنید. اگر لازم باشد چسب های قدیمی را برداشته و به دور لبه های صفحه نمایش، چسب جدید اضافه کنید.

• با استفاده از پیچ گوشتی چهارسو، پیچ های فیلیپسی نگهدارنده بارومتریک ونت به قاب پشت را باز کنید.
• پیچ 2.9 میلی متری را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.
• پیچ 2.1 میلی متری را باز کنید. جای این پیچ در تصویر با دایره نارنجی رنگ مشخص شده است.

دریچه هوا یا بارومتریک ونت آیفون 7 پلاس با چسب خاصی به لبه زیرین دستگاه چسبانده شده است. برای باز کردن این چسپ، نوک اسپاتول را داخل حفره پیچ بارومتریک ونت فرو کنید و به آرامی آن را به سمت موتور تپتیک بکشید.

با استفاده از پنس نوک کج، لبه های دریچه هوا را گرفته و به آرامی از جای خود بردارید.

نوک تخت اسپاتول را در زیر کانکتور موتور تپتیک آیفون 7 پلاس قرار داده و به آرامی به سمت بالا اهرم کنید تا کانکتور را از روی برد جدا کنید.

با استفاده از پیچ گوشتی چهارسو، سه پیچ 1.5 میلی متری که موتور تپتیک را به قاب پشت متصل کرده است را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.

با پنس گوشه موتور تپتیک را گرفته و ار روی پنل زیر دستگاه برداشته و بردارید.

• همانطور که در تصویر هم مشخص است، باتری آیفون بوسیله سه قطعه نوار چسب که در قسمت لبه پایین باتری قرار گرفته اند، در جای خود محکم شده است.

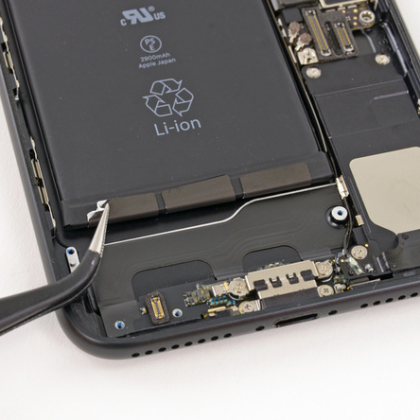

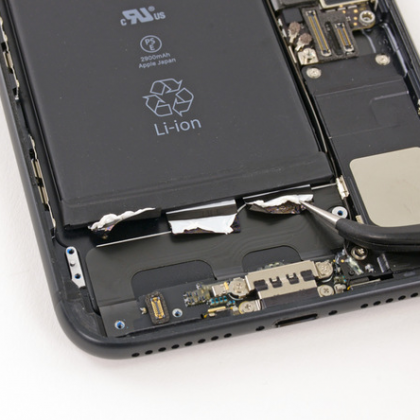

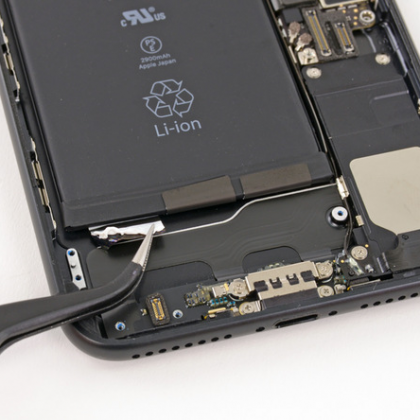

• در صورت امکان، با ناخن و یا نوک پنس، لبه چسب ها را برگردانید. در ضمن مراقب باشید که با نوک پنس و یا ناخن به باتری ضربه نزنید و باتری را سوراخ نکنید.
• حتی الامکان از ناخن ها و یا پنس های غیر نوک تیز استفاده کنید. مراقب باشید که نوک پنس به باتری برخورد شدید نداشته باشد. پوسته باتری نازک است و در صورت برخورد شدید سوراخ شده مواد شیمیایی آن به بیرون درز می کند. این حالت خطرناک است و پتانسیل ایجاد انفجار و آتش سوزی را به همراه دارد. پس خیلی مراقب باشید.

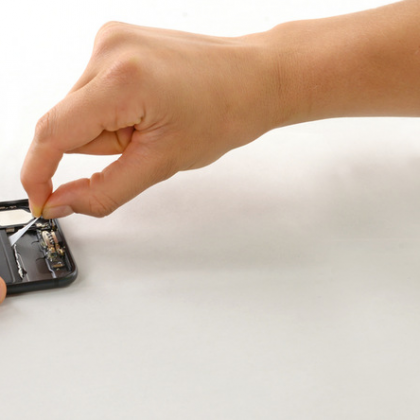

• اولین چسب لبه باتری را با دو انگشت خود بگیرید و با نیروی یکنواخت آن را به سمت لبه زیرین گوشی بکشید.
• کشیدن چسب را با نیروی یکنواخت ادامه دهید و سعی کنید زاویه کشش را هم حفظ کنید. حین کشیدن چسب بهتر از زاویه کشیدن 45 تا 60 درجه را حفظ کنید.

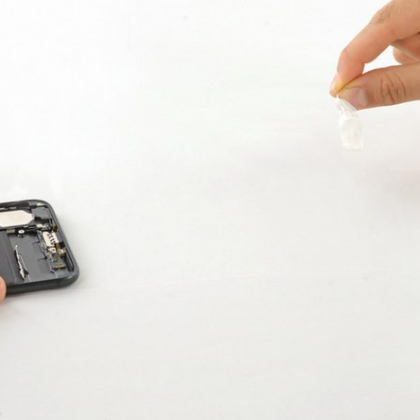

• کشیدن چسب را همینطور ادامه دهید تا کاملاً از زیر باتری جدا شده و پاره شود.

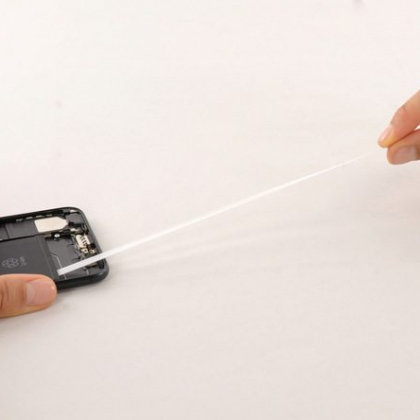

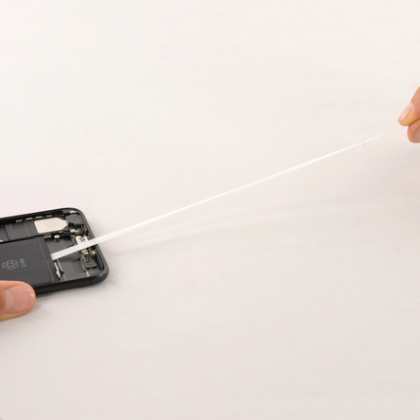

• به آرامی دو چسب بعدی نگهدارنده باتری را گرفته و به شیوه قبلی به سمت پایین گوشی بکشید و از باتری جدا کنید.
• سعی کنید نوارهای چسب زیر باتری را صاف کنید و تای آن را باز کنید. نوار چسب های لوله شده و تا شده به یکدیگر می چسبند و بجای اینکه به خوبی و راحت کشیده شوند، پاره می شوند.
• علاوه بر این، وقتی که زبانه چسب ها را گرفته و می کشید به باتری فشار وارد نکنید. فشار وارد کردن روی باتری می تواند باعث زخم شدن و پاره شدن چسب ها شود.
• چسب ها را به صورت مستقیم و در جهت خود بکشید. هنگام کشیدن زبانه چسب ها فشار یکنواختی را اعمال کنید تا چسب بین باتری و قاب عقب پاره و جدا نشود. برای اینکه چسب ها پاره نشوند حین کشیدن کمترین زاویه را به چسب ها بدهید و همانطور که گفتم کشیدن به صورت مستقیم باشد. همچنین مراقب باشید که حین کشیدن، چسب ها به لبه های قطعات دیگر برخورد نکند.
• نوار چسب کشی هستند و ممکن است چند برابر طول خود کش بیایند و طویل شوند. کشیدن را ادامه دهید و هر بار که چسب ها کشیده می شوند و در صورت نیاز دوباره از قسمت نزدیک به باتری بگیرید تا به طور کامل جدا شود.

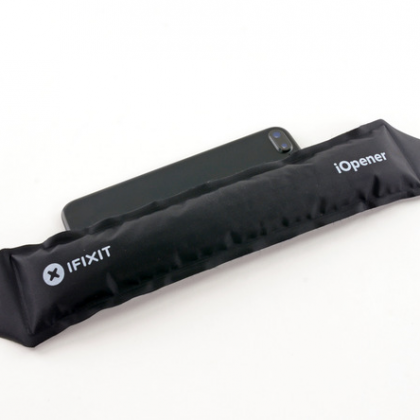

• اگر هر یک از نوار چسب ها پاره شد و باتری به قاب پشت چسبیده، بیرون نیامد، آی¬اُپنر را گرم کرده و یا از سشوار مو استفاده کنید و قاب عقب گوشی و قسمت پشت باتری را حرارت دهید تا چسب ها شل شوند.
• آیفون را حرارت دهید تا قاب عقب گرم شود. مراقب باشید گرم شدن قاب طوری نباشد که پوست دست را بسوزاند. توجه داشته باشید که داغ شدن بیش از حد ممکن باتری را مشتعل کند.
• یک کاردک پلاستیکی بردارید و به شیوه‌ای که در عکس دوم نشان داده شده است به زیر باتری فرو ببرید تا باقی مانده چسب های نگهدارنده زیر باتری به طور کامل از بین بروند و به راحتی قادر به جداسازی باتری شوید.
• این کار را با دقت و صبر و حوصله انجام دهید تا چسب ها جدا شده و باتری بدون آسیب باقی بماند.
• اگر برای برداشتن باتری از ابزارهای اهرم استفاده می کنید خیلی احتیاط کند تا به کابل های منعطف و یا سیم پیچ شارژ بی سیم که مستقیماً زیر باتری قرار دارند، آسیب وارد نشود.

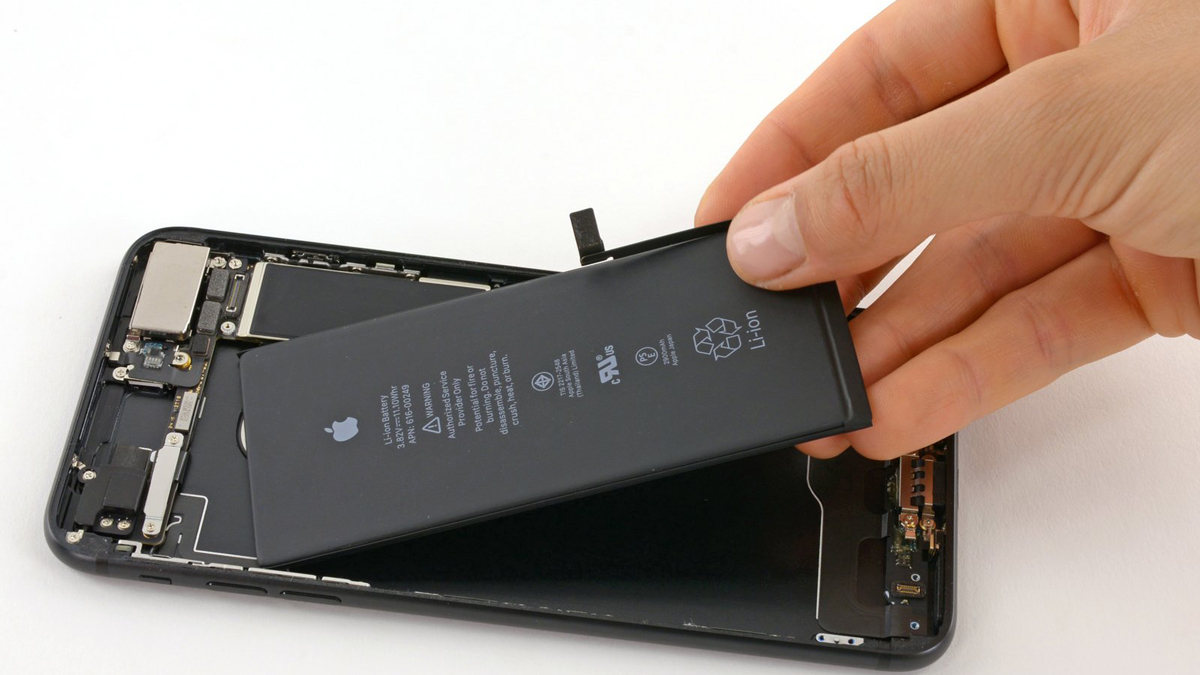

• اکنون لبه باتری را با انگشت گرفته و باتری را از روی آیفون بردارید.
• اگر باتری جدید که می خواهید روی گوشی بیندازید دارای محافظ پلاستیکی است، قبل از نصب محافظ را بردارید.
• اگر باتری جدید دارای نوار چسب های از پیش نصب شده نمی باشد، به دستورالعمل راهنمای تعویض نوار چسب باتری مراجعه کنید.
• بعد از نصب گوشی و سرهم بندی قطعات آن، عمل ری استارت اجباری را انجام دهید، این کار می تواند از چندین مشکل جلوگیری کند و کار عیب یابی را بهتر کند

قطعات تعویضی جدید خود را با قطعات اصلی مقایسه کنید چک کنید قطعه ای از قلم نیفتاده باشد، قبل از نصب جای چسب های قدیمی را تمیز کنید و سپس از چسب جدید استفاده کنید.

برای نصب و اتصال قطعات، مراحل بالا را از آخر به اول (برعکس) انجام دهید.

برای دفع زباله های الکترونیکی و قطعات معیوب از دستورالعمل مربوطه (R2) یا مشابه استفاده کنید.
