آموزش تعویض کپسول و سنسور جلو آیفون 12 پرو مکس

عناوین این مقاله

تعویض کپسول گوشی و مجموعه سنسور جلو گوشی آیفون 12 پرو مکس یکی از عملیات تعمیرات آیفون رایج است و عملیات سختی محسوب نمی شود. اگر هنگام مکالمه با گوشی آیفون 12 پرو مکس خود متوجه شده اید که صدای مخاطب را به خوبی نمی شنوید و مکالمه به خوبی منتقل نمی شود، ممکن است مشکل مربوط به بلندگو و یا کپسول گوشی باشد. در مواقعی که اسپیکر مکالمه گوشی iPhone 12 Pro Max شما با خرابی مواجه شده باشد، صدا را تغییر می دهد، حالت صدا را رباتیک می کند و یا اینکه اصلاً هیچ صدایی از طریق بلندگو خارج نمی شود. همچنین اگر هنگام مکالمه، با نزدیک کردن گوشی به صورت خود، نمایشگر آن خاموش نمی شود، مشکل سنسور نیز وجود دارد.

دستورالعمل زیر آموزش تعویض کپسول و سنسور جلو گوشی آیفون 12 پرو مکس را به صورت تصویری و مرحله به مرحله شرح داده است.

کپسول گوشی به همراه سنسور مجاورت گوشی موبایل iPhone 12 Pro Max بر روی یک فلت نصب شده اند که در پشت صفحه نمایش واقع شده است. کپسول گوشی با نام دیگر اسپیکر مکالمه هنگام برقراری تماس عمل کرده و صدای مخاطب و طرف دیگر مکالمه را به گوش شما می رساند، در کنار این کپسول سنسور مجاورت قرار گرفته است که وظیفه خاموش کردن صفحه نمایش گوشی هنگام مکالمه و وقتی که گوشی را در نزدیکی صورت خود قرار می دهید را بر عهده دارد. با خاموش شدن صفحه نمایش علاوه بر اینکه شارژ کمتری از باتری مصرف می شود، برخورد ناخواسته گوش و یا قسمتی از صورت شما به صفحه نمایش این گوشی باعث قطع کردن تماس و یا افزایش و یا کم شدن صدای مکالمه نمی شود و در عملکرد مکالمه اختلال ایجاد نمی شود.

اگر حین عملیات تعمیرات موبایل و تعویض باتری با مشکل برخوردید، با کارشناسان تعمیر ما در کوک موبایل تماس بگیرید و مشاوره های لازم را به صورت رایگان دریافت نمایید. همچنین می توانید برای کسب اطلاع از دوره های آموزشی ما به لینک آموزش تعمیرات موبایل ما مراجعه نمایید.

مدت زمان انجام کار: 1 ساعت و 30 دقیقه

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. پیچ گوشتی t1 مخصوص باز کردن پیچ های گوشی های آیفون
  2. آی اُپنر
  3. پیک یا قطعه مثلث شکل کوچک (6 کاردک)
  4. کاپ مکش دستی
  5. پیچ گوشی سه گوشY000
  6. پیچ گوشتی سه سو
  7. اسپاتول
  8. پنس
  9. پیچ گوشتی چهارسو

قطعات و مواد مصرفی مورد نیاز:

  1. کپسول گوشی و مجموعه سنسور جلو گوشی آیفون 12 پرو مکس
  2. چسب مونتاژ صفحه نمایش آیفون 12 پرو مکس

مرحله 1- پیچ های لبه پایین گوشی را باز کنید

  • قبل از شروع عملیات، شارژ باتری آیفون را به زیر 25% تخلیه کنید. باتری های لیتیوم یون که شارژ بالایی داشته باشد در صورت سوراخ شدن و یا زخمی شدن با ابزارهای فلزی نوک تیز به احتمال زیاد منجر به نشت مواد شیمایی و آتش سوزی و یا انفجار می شود.
  • قبل از باز کردن گوشی، دستگاه آیفون را خاموش کنید.
  • با پیچ گوشتی t1، دو پیچ بلند 6.7 میلیمتری در لبه پایین قاب آیفون را باز کنید.
  • باز شدن آیفون، خاصیت ضد آب بودنش را به خطر می اندازد. قبل از رفتن به مرحله بعدی، واشرهای آب بندی که زیر کلگی پیچ ها قرار دارند را تعویض کنید و یا حداقل مراقب باشید که آیفون در معرض آب قرار نگیرد.

مرحله 2- لبه پایین گوشی آیفون را حرارت دهید

  • لبه پایین آیفون را حرارت دهید، حرارت باعث شل شدن چسب زیر نمایشگر می شود و باعث می شود که صفحه نمایش راحت تر جدا شود.
  • از سشوار مو و یا سشوار صنعتی استفاده کنید و یا آی¬اُپنر را از قبل گرم کرده به مدت یک دقیقه روی لبه پایین قاب آیفون قرار دهید تا چسب های زیر صفحه نمایش شل شوند.

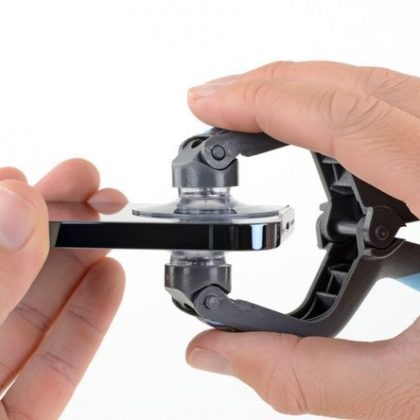

مرحله 3- ابزار قاب باز کن و یا iSclack را روی گوشی نصب کنید

  • دو مرحله بعدی نحوه استفاده از iSclack (قاب باز کن) را شرح می دهد. قاب باز کن وسیله ای است که اکثر تعمیرکاران برای باز کردن قاب از آن استفاده می کنند. اگر شما از این وسیله استفاده نمی کنید و یا تمایلی به استفاده از آن ندارید، دو مرحله بعدی را کنار بگذارید و از روش دیگری که در ادامه شرح خواهیم داد استفاده کنید.
  • اگر در وسط آی اسکلک، قطعه عمق سنج پلاستیکی متصل شده، آن را بردارید. در گوشی های بزرگتر، مثل این آیفون به این قطعه نیازی نیست.
  • کاپ های مکش iSclack را در نزدیکی لبه پایین آیفون قرار دهید، یکی از کاپ ها را روی پنل جلو و دیگری را روی پنل عقب نصب کنید.
  • هر دو کاپ مکش را فشار دهید تا محکم به پنل جلو و عقب بچسبند.
  • اگر گلس جلو و یا قاب پشت دچار شکستگی شدید است، یک لایه چسب پهن روی پنل بیندازید و سپس کاپ ها را روی سطح چسب شده قرار دهید. معمولاً در جعبه ابزار iSclack، چسب پهن گذاشته شده است.

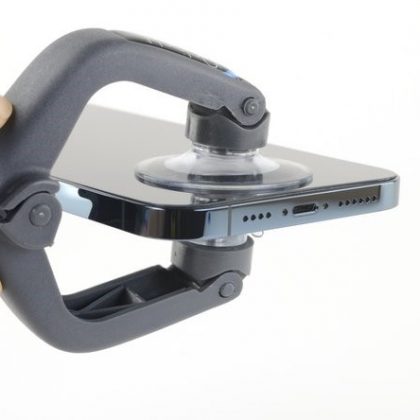

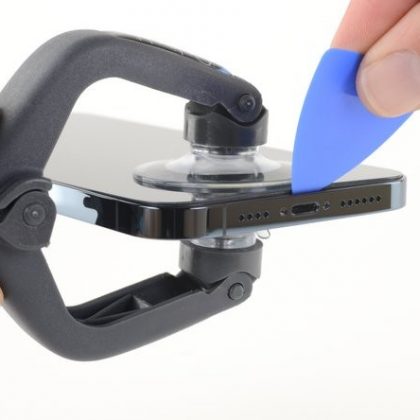

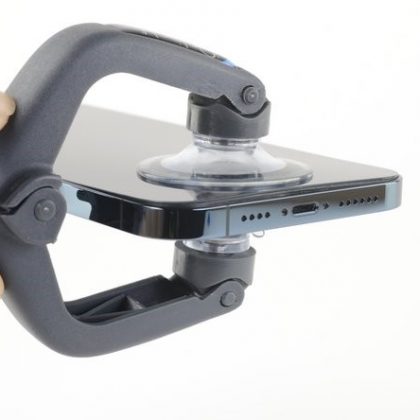

مرحله 4- صفحه نمایش را از قاب پشت گوشی آیفون 12 پرو مکس جدا کنید

  • گوشی را محکم در دست نگه دارید و دستگیره های قاب کش (iSclack) را کمی فشار داده به هم نزدیک کنید تا صفحه نمایش از قاب عقب به آرامی جدا شود.
  • سعی نکنید صفحه را به طور کامل جدا کنید، همین که شکاف کوچکی در لبه پایین ایجاد شود کافی است.
  • نوک پیک را در داخل شکاف ایجاد شده زیر صفحه نمایش فرو کنید.
  • از دو مرحله بعدی عبور کنید.

مرحله 5- کاپ مکش دستی را روی پنل جلو وصل کنید

  • اگر بجای iSlack از کاپ مکش دستی استفاده می کنید. پس از اینکه لبه های قاب را حرارت دادید، کاپ مکش را روی لبه پایینی صفحه نمایش قرار دهید، مراقب باشید روی گلس چروک نیفتد.
  • اگر صفحه نمایش دچار شکستگی شدید است، روی آن یک لایه چسب پهن قرار دهید سپس کاپ را روی سطح چسب شده بزنید، این کار باعث می شود که کاپ مکش بهتر بچسبد و شکاف راحت تر ایجاد شود. اگر چسب پهن موجود نبود می توانید به لبه کاپ مکش چسب مایع قوی بزنید و کاپ را به صفحه بچسبانید.

مرحله 6- صفحه نمایش را به صورت جزئی بلند کنید

  • دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.
  • نوک کاردک پلاستیکی را در شکاف ایجاد شده قرار دهید.
  • چسب آب بندی نگهدارنده صفحه نمایش بسیار محکم و قوی است؛ برای جدا کردن چسب ها و ایجاد شکاف اولیه به نیروی قابل توجهی نیاز است. اگر برای باز کردن شکاف با مشکل مواجه شدید و چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا لبه ها را کمی حرارت داده و سپس به آرامی کاپ مکش را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود و بتوانید نوک کاردک را در آن قرار دهید.

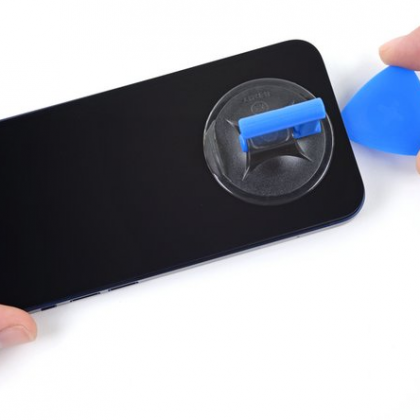

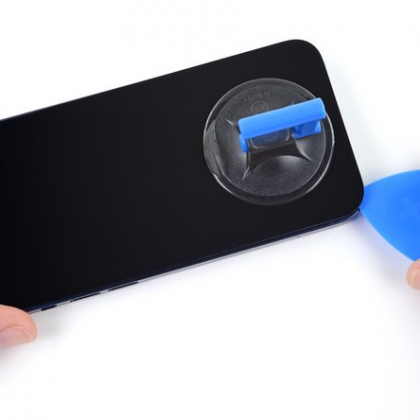

مرحله 7- چسب زیر صفحه نمایش در سمت چپ را جدا کنید

  • نوک پیک را از شکاف ایجاد شده در قسمت پایین وارد کنید و در امتداد لبه چپ تا گوشه بالا بکشید و چسب زیر پنل در سمت چپ گوشی را جدا کنید.
  • نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در سمت چپ آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

مرحله 8- چسب زیر صفحه نمایش در لبه راست آیفون را جدا کنید

  • یکبار دیگر پیک را در شکاف ایجاد شده در لبه پایین آیفون فرو کنید و در امتداد سمت راست گوشی بکشید تا چسب های این قسمت نیز جدا شوند.
  • نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در این قسمت آیفون آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

مرحله 9- لبه بالای صفحه نمایش را از قاب گوشی جدا کنید

  • لبه فوقانی صفحه نمایش علاوه بر چسب با گیره به فریم گوشی متصل شده است.
  • گوشی را با دست گرفته و به آرامی لبه سمت راست آن را بکشید تا کمی شکاف ایجاد شود.
  • پیک را از گوشه راست لبه بالای گوشی وارد کنید.

مرحله 10 - صفحه نمایش را از روی آیفون جدا کنید

  • آیفون را روی میز کار قرار دهید لبه سمت چپ صفحه نمایش آیفون را با دست گرفته و به طور کتابی از روی قاب پشت گوشی باز کنید.
  • صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به برد اصلی و به یکدیگر متصل هستند.
  • صفحه نمایش را بلند کنید و به یک جسم محکم مثلاً جعبه بسته بندی گوشی آیفون تکیه دهید.
  • وقتی ال سی دی آیفون را بلند کردید مراقب باشید که در اثر افتادن آن روی کف، به کابل ها و اتصالات آسیب نرسد، بنابراین می توانید از جعبه گوشی استفاده کنید و یا نهایتاً جسم سنگینی پشت آن بگذارید تا مانع از افتادن و تکان خوردن صفحه شود (به تصویر سوم دقت کنید)

مرحله 11- پیچ های براکت کانکتور باتری و صفحه نمایش را باز کنید

  • با استفاده از پیچ گوشتی سه سو، هر دو پیچ 1.1 میلی متری نگهدارنده براکت کانکتور باتری و صفحه نمایش را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره های قرمز رنگ نشان داده شده است.
  • در سراسر عملیات تعمیر، هر پیچی را که باز می کنید آن را در پد الگوی پیچ قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید.
  • هنگام نصب مجدد، و قبل از نصب صفحه نمایش، بهتر است گوشی را روشن کنید و از کارکرد درست آن اطمینان حاصل نمایید. سپس کانکتور باتری را جدا کرده و ادامه دهید.

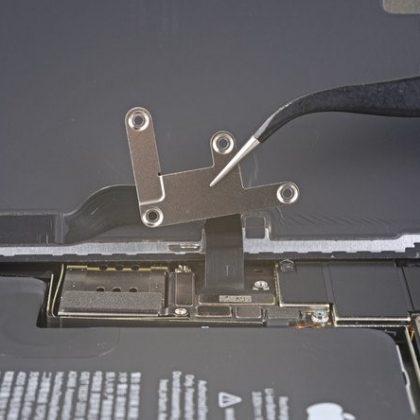

مرحله 12- براکت کانکتور باتری را بردارید

پس از باز کردن پیچ های براکت، با نوک پنس لبه براکت کانکتور باتری را گرفته از جای خود بردارید.

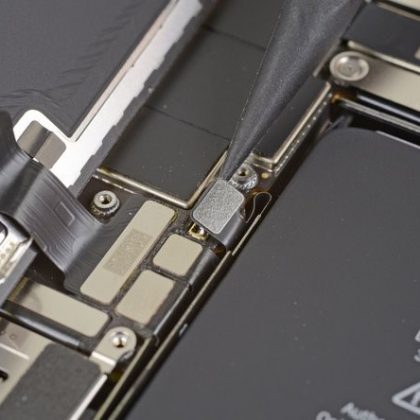

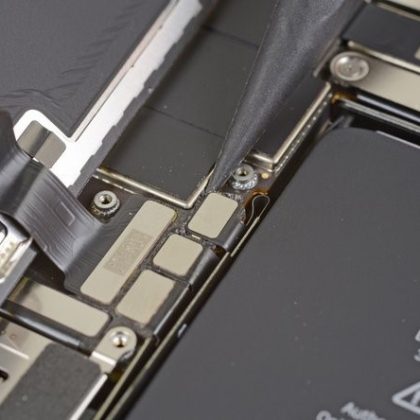

مرحله 13 - اتصال باتری را جدا کنید

  • نوک اسپاتول و یا ناخن خود را زیر کانکتور باتری قرار دهید به آرامی به سمت بالا اهرم کنید و از سوکتش از روی برد اصلی آزاد کنید.
  • سعی کنید به درزبند سیلیکونی مشکی اطراف آن و همچنین سایر کانکتورهای متصل به برد آسیبی وارد نشود. این آب بندها، محافظت بیشتری از ورود آب و گرد و خاک به داخل بعمل می آورند.
  • کانکتور را کمی به سمت بیرون از برد خم کنید تا از اتصال ناگهانی آن با این سوکت جلوگیری شود و در حین تعمیر جریان کشی برق نداشته باشد.

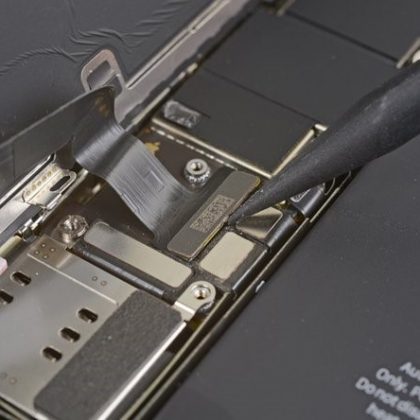

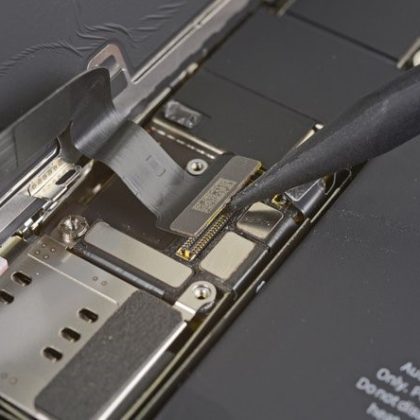

مرحله 14 – کانکتور کابل صفحه نمایش را جدا کنید

  • ناخن و یا اسپاتول را زیر کانکتور صفحه نمایش گوشی آیفون 12 پرو مکس قرار دهید و به آرامی به سمت بالا اهرم کنید تا از سوکتش از روی برد جدا شود.
  • برای اتصال و نصب مجدد این مدل کانکتورها باید مراقب باشید که به آنها آسیب وارد نکنید. ابتدا کانکتور را روی سوکت مربوطه تراز کنید. سپس یک طرف کانکتور را فشار دهید تا با صدای کلیک روی سوکت سوار شود و سپس طرف دیگر را فشار دهید.هرگز به قسمت وسط کانکتور فشار وارد نکنید، چرا که ممکن است پین ها خم شده و باعث آسیب جدی گردد.

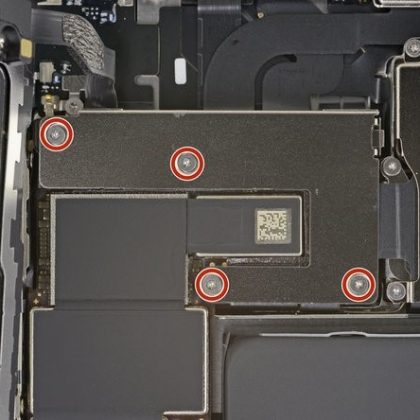

مرحله 15 – پیچ شیلد کانکتور سنسور جلو را باز کنید

  • هر چهار پیچ نگهدارنده شیلد کانکتور مجموعه سنسور جلو را باز کنید.
  • با استفاده از پیچ گوشتی سه سو، هر چهار پیچ 1.1 میلی متری را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.

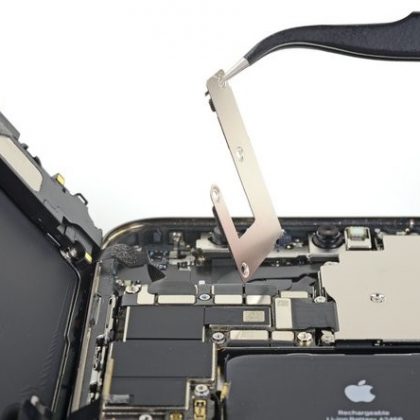

مرحله 16- آموزش تعویض کپسول و سنسور جلو گوشی آیفون 12 پرو مکس

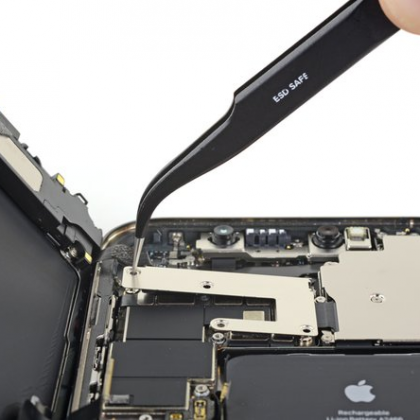

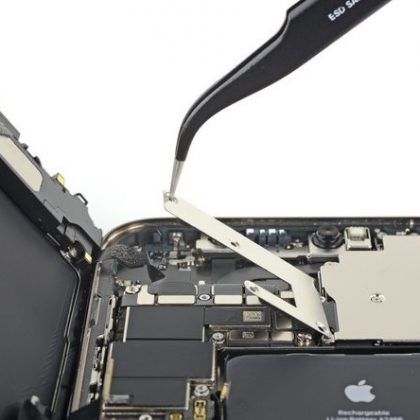

  • با استفاده از پنس سرکج، شیلد محافظ مجموعه کانکتور سنسور جلو را بردارید. لبه شیلد را گرفته به صورت لولایی کمی به سمت بالا بلند کنید تا گیره قلابی در سمت راست شیلد جدا شود، سپس کاور محافظ را بردارید.
  • هنگام نصب مجدد این شیلد، ابتدا سمت راست شیلد را به گیره قلابی وصل کنید، سپس کاور را روی سنسور بخوابانید.

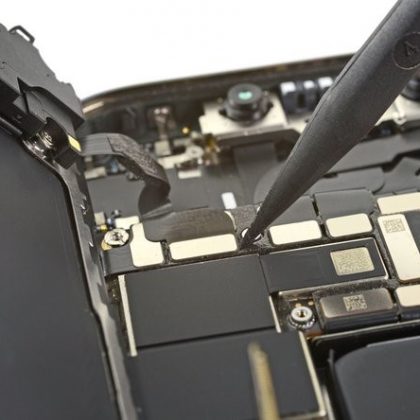

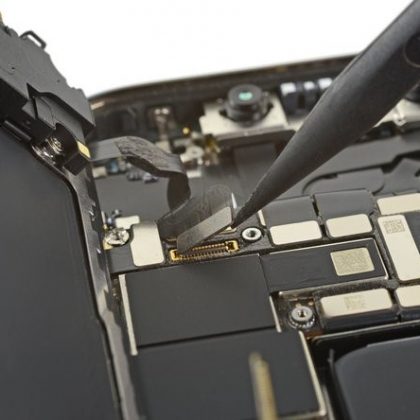

مرحله 17- کانکتور کابل مجموعه سنسور جلو را جدا کنید

نوک اسپاتول و یا ناخن را زیر کانکتور کابل مجموعه سنسور جلو قرار دهید به آرامی به سمت بالا اهرم کنید و از روی سوکتش آزاد کنید.

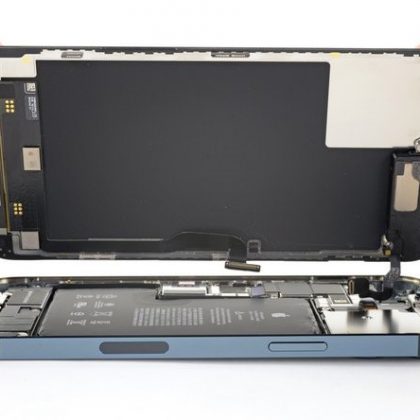

مرحله 18– مجموعه صفحه نمایش گوشی آیفون 12 پرو مکس را بردارید

  • لبه های صفحه نمایش را با دست گرفته و مجموعه پنل جلو را بلند کنید.
  • هنگام نصب مجدد به چسب های آب بندی اطراف لبه های صفحه نمایش دقت کنید. اگر لازم باشد چسب های قدیمی را برداشته و به دور لبه های صفحه نمایش، چسب جدید اضافه کنید.

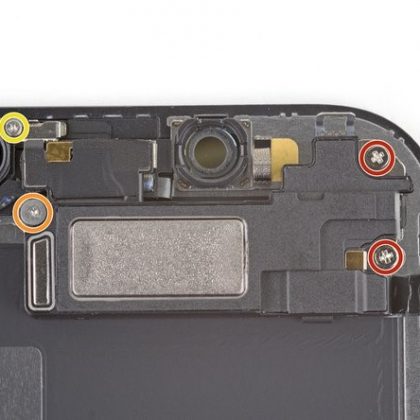

مرحله 19 – پیچ های نگهدارنده کپسول گوشی و مجموعه سنسور جلو به پشت صفحه نمایش را باز کنید

  • با استفاده از پیچ گوشتی های مخصوص، هر 4 پیچ های نگهدارنده کپسول گوشی و مجموعه سنسور جلو به پشت صفحه نمایش گوشی آیفون 12 پرو مکس تعمیری را باز کنید.
  • با استفاده از پیچ گوشتی چهارسو، دو پیچ 1.3 میلی متری را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ مشخص شده است.
  • با استفاده از پیچ گوشتی سه سو، پیچ 1.8 میلی متری را باز کنید. جای این پیچ در تصویر با دایره نارنجی رنگ مشخص شده است.
  • با استفاده از پیچ گوشتی سه سو، پیچ 1.1 میلی متری را باز کنید. جای این پیچ در تصویر با دایره سبز رنگ مشخص شده است.

مرحله 20- کپسول گوشی را به طرف دیگر برگردانید

  • کپسول گوشی علاوه بر پیچ های مربوطه بوسیله چسب جزئی به پشت صفحه نمایش چسبیده است، نوک اسپاتول یا پنس سر کج را زیر کپسول قرار دهید و به آرامی به سمت بالا اهرم کنید و به طرف دیگر به سمت پایین ال سی دی برگردانید.
  • اسپیکر مکالمه هنوز بوسیله سیم نازک به ال سی دی متصل است، مراقب باشید که این کابل را پاره نکنید.

مرحله 21- لبه فوقانی ال سی دی را حرارت دهید

با استفاده از سشوار مو، سشوار صنعتی و یا آی اُپنر قسمت فوقانی ال سی دی را به مدت 1 تا 2 دقیقه حرارت دهید تا چسب نگهدارنده فلت سنسور جلو به پشت ال سی دی شل شود.

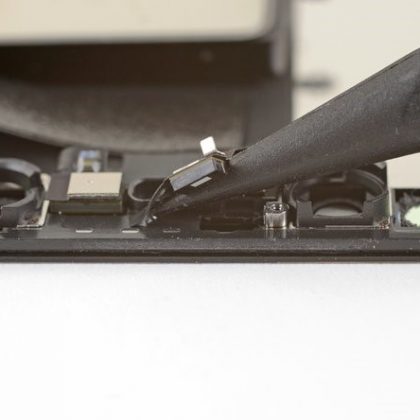

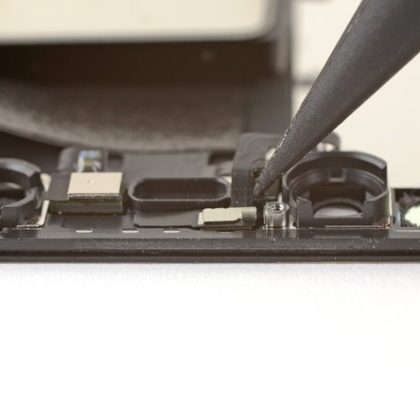

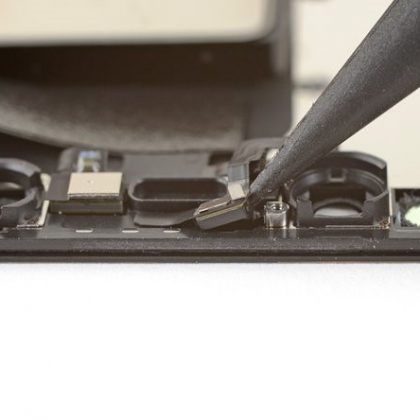

مرحله 22- سنسور نور محیطی را از جای مخصوص خود در پنل جلو بیرون بکشید

  • نوک اسپاتول را زیر سنسور نور محیطی قرار دهید و به آرامی به سمت بالا اهرم کنید تا سنسور از حفره خود روی پنل جلو جدا شود. این کار را با دقت انجام دهید تا به سیم نازک این سنسور آسیب وارد نشود.
  • اسپاتول را زیر فلت سنسور قرار دهید و هل دهید تا چسب زیر آن به طور کامل جدا شود.

مرحله 23-میکروفن را از جای خود بیرون بکشید

نوک اسپاتول را زیر میکروفن قرار دهید و آن را از حفره مخصوص به خود روی پنل جلو بیرون بکشید، اسپاتول را زیر فلت سنسور و میکروفن هل دهید تا چسب زیر آن به طور کامل جدا شود.

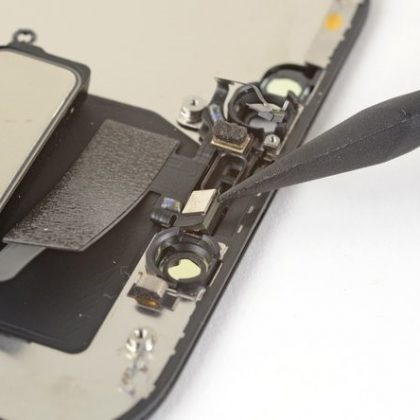

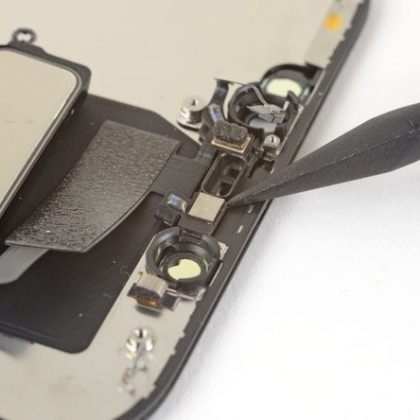

مرحله 24- سنسور مجاورت و ماژول فلاش را از جایگاه خود اهرم کنید

مجدداً نوک اسپاتول را زیر سنسور مجاورتی و ماژول فلاش (flood illuminator) قرار دهید و به آرامی به سمت بالا اهرم کنید تا از جایگاه خود در پشت ال سی دی بیرون بزند و آزاد شود.

مرحله 25- کپسول گوشی و فلت سنسورهای جلو را از روی ال سی دی بردارید

  • لبه فلت کپسول گوشی و سنسورهای جلو را با استفاده از پنس سر کج گرفته و از روی ال سی دی بردارید.
  • هنگام نصب مجدد قطعات گوشی و سنسور، موقعیت فلت مشکی رنگ حاوی سنسور مجاورتی که در تصویر با کادر قرمز رنگ و ماژول فیس آی دی که با کادر نارنجی رنگ مشخص شده اند را چک کنید.
  • موقعیت فلت و سنسورهای مذکور باید طوری قرار داده شوند که مانع هر گونه چسب کاری نشوند.
  • قطعات تعویضی جدید خود را با قطعات اصلی مقایسه کنید – چک کنید قطعه ای از قلم نیفتاده باشد، قبل از نصب جای چسب های قدیمی را تمیز کنید و سپس از چسب جدید استفاده کنید.
  • برای نصب و اتصال قطعات گوشی آیفون، مراحل بالا را از آخر به اول (برعکس) انجام دهید.
  • برای دفع زباله های الکترونیکی و قطعات معیوب از دستورالعمل مربوطه (R2) یا مشابه استفاده کنید.
