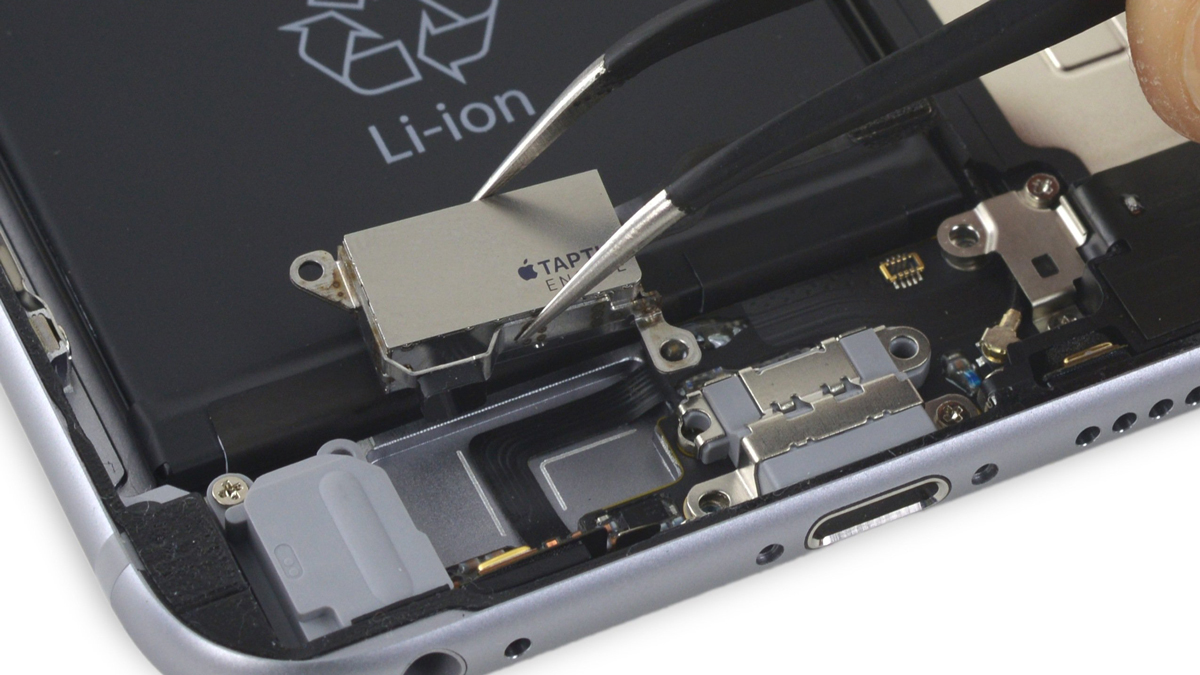

آموزش تعویض موتور ویبره گوشی آیفون 6s Plus

آموزش تعویض موتور ویبره گوشی آیفون 6s Plus

عناوین این مقاله

تعویض موتور ویبره گوشی iPhone 6s Plus یکی دیگر از تعمیرات نه چندان سخت در گوشی های آیفون است. موتور تپتیک در گوشی آیفون 6 اس پلاس کار ویبره و بازخورد لمسی را انجام می دهد. در صورتی که آیفون خود را روی حالت ویبره تنظیم کرده اید و هنگام زنگ و یا هشدار هیچ لرزشی از آن احساس نمی شود با تعویض موتور تپتیک این مشکل حل خواهد شد.

برای تعویض موتور تپتیک از این دستورالعمل استفاده کنید.

اگر حین عملیات تعویض موتور تپتیک با مشکل مواجه شدید، با کارشناسان تعمیر ما در کوک موبایل تماس بگیرید و مشاوره های لازم را به صورت رایگان دریافت نمایید.

مدت زمان انجام کار: 1 ساعت

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. پیچ گوشتی t1 مخصوص باز کردن پیچ های آیفون
  2. کاپ مکش
  3. اسپاتول
  4. پنس
  5. پیچ گوشتی چند سر Y000 مخصوص باز کردن پیچ های آیفون
  6. ابزار قاب باز کن
  7. آی اُپنر

قطعات و مواد مصرفی مورد نیاز:

  1. موتور ویبره گوشی آیفون 6s Plus
  2. چسب مونتاژ صفحه نمایش گوشی آیفون 6s Plus

مرحله 1- پیچ های لبه پایین آیفون را باز کنید.

  • قبل از اینکه شروع کنید، شارژ باتری اپل خود را به زیر 25% خالی کنید. باتری لیتیوم پلیمری فول شارژ اگر به اشتباه و به صورت اتفاقی با اشیاء نوک تیز مثل پیچ گوشتی ها و یا پنس برخورد کند می تواند منجر به انفجار و یا خطرات بالقوه شود.
  • قبل از باز کردن گوشی، ابتدا آن را خاموش کنید.
  • در لبه پایین و در دو طرف سوکت شارژ گوشی های آیفون دو پیچ t1 بلند 3.4 میلیمتری قرار دارد، با پیچ گوشتی مخصوص، آنها را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.

مرحله 2- لبه های پایین گوشی آیفون 6 اس پلاس را حرارت دهید.

  • با استفاده از آی اُپنر، سشوار مو و یا صفحه داغ، حرارت ملایمی به لبه پایین گوشی بدهید. آی اُپنر را از قبل در مایکرویو قرار داده سپس آن را به مدت یک دقیقه روی لبه پایین صفحه نمایش گوشی قرار دهید.
  • حرارت دهی باعث شل کردن چسب های نگه دارنده صفحه نمایش به قاب میانی گوشی می شود و در نهایت جداسازی ان راحت صورت می گیرد.

مرحله 3- کاپ مکش دستی را به لبه پایین گوشی متصل کنید

  • برای جدا کردن صفحه نمایش از کاپ مکش دستی استفاده کنید. با باز کردن صفحه نمایش گوشی آیفون 6 اس پلاس، نوار چسب اطراف صفحه نمایش جدا می شود. اگر ترجیح شما بر این است که نوار چسب را تعویض کنید، قبل از شروع عملیات اطمینان داشته باشید که نوار چسب جدید به اندازه کافی در اختیار دارد. البته امکان نصب صفحه نمایش بدون تعویض نوار چسب نیز وجود دارد به طوریکه متوجه عملکرد آن نخواهید شد.
  • کاپ مکش را روی گوشی چپ پایین صفحه نمایش (بالای دکمه هوم) بچسبانید.
  • اطمینان حاصل کنید که قسمتی از کاپ مکش با دکمه هوم همپوشانی نشده و روی دکمه هوم قرار نگرفته است. چرا که مانع از چسبیدن کامل کاپ مکش و ایجاد خلاء بین کاپ مکش و گلس جلو می شود.
  • در صورتی که صفحه نمایش دچار شکستگی و ترک خوردگی شدید شده است، روی آن را با نوار چسب پهن بپوشانید تا صفحه نمایش راحت تر جدا شود. همچنین می توانید از چسب های قطره ای قوی استفاده کنید و به کاپ مکش و صفحه نمایش شکسته بزنید.

مرحله 4- لبه زیرین را شل کنید.

  • دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.
  • در صورتی که کاپ مکش را محکم بکشید ممکن است به صفحه نمایش صدمه وارد کنید. فشار کم اعمال کنید تا فقط شکاف کوچکی بین صفحه نمایش و قاب پشت ایجاد شود.
  • چسب آب بندی نگهدارنده صفحه نمایش بسیار محکم و قوی است؛ برای جدا کردن چسب ها و ایجاد شکاف اولیه به نیروی قابل توجهی نیاز است. اگر برای باز کردن شکاف با مشکل مواجه شدید و چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا لبه ها را کمی حرارت داده و سپس به آرامی کاپ مکش را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود و بتوانید نوک کاردک را لای آن قرار دهید.

مرحله 5- چسب لبه پایین آیفون را جدا کنید.

  • بهترین قسمت برای وارد کردن اسپاتول و اهرم کردن صفحه نمایش، بریدگی در پنل جلو، درست بالای جک هدفون است. جای این بریدگی در تصویر اول با کادر قرمز رنگ مشخص شده است.
  • همانطور که کاپ مکش را به سمت بالا می کشید، اسپاتول سر تخت را وارد بریدگی بالای جک هدفون قرار دهید.

مرحله 6- نوک اسپاتول تخت را 90 درجه بچرخانید.

اسپاتول سر تخت که در بریدگی بالای جک هدفون قرار دارد را تا 90 درجه بچرخانید تا شکاف بین پنل جلو و قاب پشت باز تر شود.

مرحله 7- گوشه قاب آیفون را باز کنید.

در حالیکه کاپ مکش را به سمت بالا می کشید، لبه اسپاتول را زیر صفحه نمایش، گوشه پایین سمت چپ بکشید.

مرحله 8- سمت چپ قاب گوشی آیفون را شل کنید.

نوک اسپاتول را در امتداد لبه چپ تا بالای گوشی اپل بکشید، این قسمت از صفحه نمایش را قاب پشت جدا کنید.

مرحله 9- سمت راست قاب گوشی را شل کنید.

  • نوک تخت اسپاتول را از سمت راست قاب گوشی از لبه پایین آیفون وارد کنید و به سمت گوشه بالا بکشید و چسب های سمت راست را نیز به طور کامل جدا کنید.
  • نوک اسپاتول را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در زیر آن آسیب وارد کند. نوک اسپاتول باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

مرحله 10- بررسی کنید ببینید چسب هر سه لبه آیفون شل شده اند.

  • ابزار قاب باز کن پلاستیکی را مطابق با تصویر روی قاب پشت قرار دهید و قاب را نگه دارید. به آرامی کاپ مکش را به سمت بالا بکشید تا لبه پایین صفحه نمایش بلند شود.
  • در این مرحله صفحه نمایش را به طور کامل جدا نکنید و سعی کنید به کابل های متصل به صفحه نمایش در لبه بالای گوشی صدمه وارد نکنید.
  • هنگام بلند کردن صفحه نمایش مراقب باشید صفحه نمایش با زاویه بیش از 10 درجه بالا نیاید چرا که ممکن است کابل های منعطف در امتداد سمت راست گوشی که صفحه نمایش را به برد متصل می کند کشیده شوند و آسیب ببینند.

مرحله 11-کاپ مکش دستی را از روی گوشی بردارید.

برای جدا کردن کاپ مکش از روی پنل جلو، زبانه کوچک کاپ را با انگشت به یک طرف هل دهید و سپس به آرامی کاپ مکش را بردارید.

مرحله 12- قاب آیفون را به صورت 90 درجه باز کنید.

  • مجموعه صفحه نمایش را از لبه بالا گوشی به آرامی به سمت بالا بکشید تا گیره های نگهدارنده آن به قاب پشت جدا شوند.
  • گوشی را روی میز کار قرار دهید و با دست پنل جلو را گرفته به صورت کتابی و در زاویه 90 درجه باز کنید.
  • صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به لاجیک برد و به یکدیگر متصل هستند.
  • صفحه نمایش را بلند کنید به یک جسم محکم مثلاً خود جعبه گوشی تکیه دهید و مطابق با تصویر سوم با یک کش ببندید.

مرحله 13- پیچ های نگهدارنده براکت کانکتور باتری را باز کنید.

  • هر دو پیچ نگهدارنده براکت کانکتور باتری به برد اصلی را باز کنید:
  • با استفاده از پیچ گوشتی چهارسو، پیچ 2.9 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.
  • پیچ 2.3 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ نشان داده شده است.
  • در سراسر عملیات تعمیر، هر پیچی را که باز می کنید آن را در الگوی پیچ ها قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید. بستن پیچ ها در جای اشتباه می تواند باعث آسیب همیشگی به آیفون شود.

مرحله 14- براکت کانکتور باتری را بردارید.

با استفاده از پنس سر کج، لبه براکت یا محافظ فلزی کانکتور باتری را گرفته از جای خود بردارید.

مرحله 15- کانکتور باتری را اهرم کنید و از سوکتش روی برد آزاد کنید.

ناخن و یا نوک تخت اسپاتول را زیر کانکتور باتری قرار دهید و به آرامی به سمت بالا اهرم کنید و از سوکتش روی برد خارج کنید.

مرحله 16- کانکتور باتری را کنار بزنید.

کانکتور را کمی به سمت بیرون از برد خم کنید تا در حین تعمیر از اتصال ناگهانی آن با این سوکت جلوگیری شود و به گوشی برق نرساند

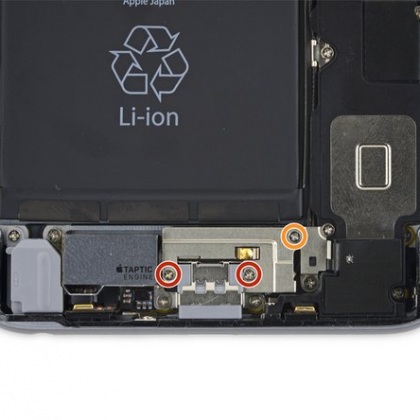

مرحله 17- پیچ های براکت نگهدارنده کابل موتور تپتیک را باز کنید.

  • هر 3 پیچ براکت کابل موتور تپتیک را باز کنید.
  • با پیچ گوشتی چهارسو، دو پیچ 3.5 میلی متری را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.
  • با پیچ گوشتی چهارسو، پیچ 2.7 میلی متری را باز کنید. جای این پیچ در تصویر با دایره نارنجی رنگ مشخص شده است.

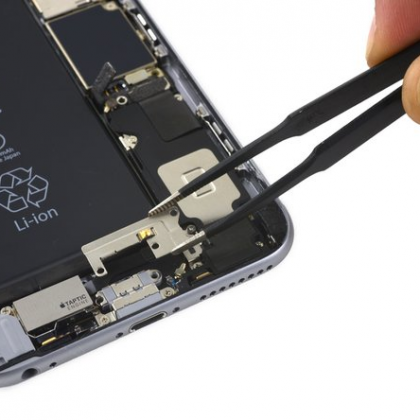

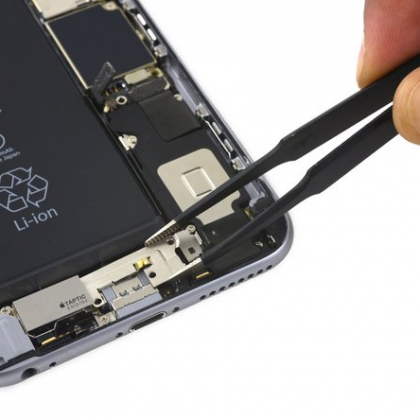

مرحله 18 – براکت کابل موتور تپتیک را بردارید.

با استفاده از پنس سر صاف، لبه براکت کابل موتور ویبره را گرفته با دقت و به آرامی از جای خود بردارید.

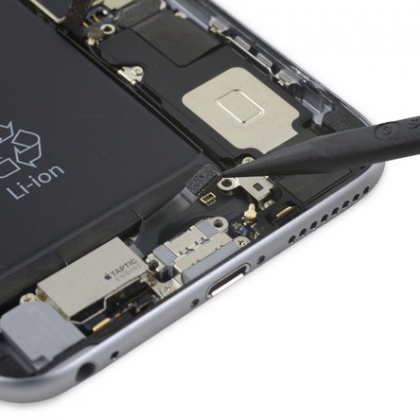

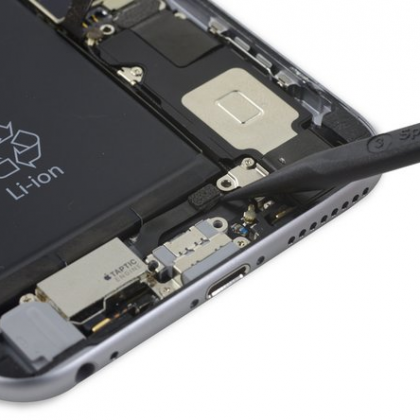

مرحله 19- کابل منعطف موتور ویبره را جدا کنید.

نوک اسپاتول را زیر کابل منعطف موتور تپتیک قرار داده به آرامی به سمت بالا اهرم کنید و از سوکتش از روی کابل منعطف سوکت شارژ جدا کنید.

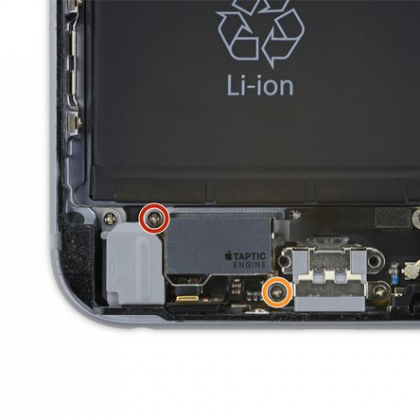

مرحله 20-پیچ های نگهدارنده موتور ویبره را باز کنید.

  • هر دو پیچ نگهدارنده موتور ویبره را باز کنید.
  • با استفاده از پیچ گوشتی چهارسو، پیچ 3.1 میلی متری را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.
  • با استفاده از پیچ گوشتی چهارسو، پیچ 2.1 میلی متری را باز کنید. جای این پیچ در تصویر با دایره نارنجی رنگ مشخص شده است.

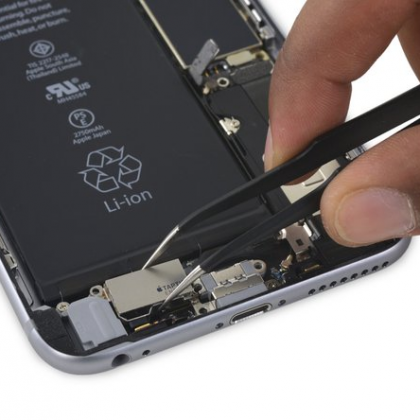

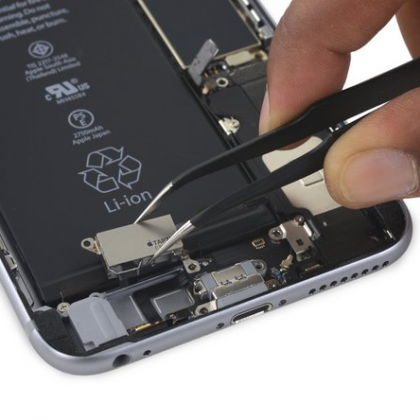

مرحله 21- موتور ویبره را از روی گوشی آیفون 6 اس پلاس بردارید.

با استفاده از پنس سر کج، لبه های موتور ویبره را گرفته به آرامی از جایگاه خود بردارید.

برای نصب و اتصال قطعات گوشی، مراحل بالا را از آخر به اول (برعکس) انجام دهید.

برای دفع زباله های الکترونیکی و قطعات معیوب از دستورالعمل مربوطه (R2) یا مشابه استفاده کنید.
