آموزش تعویض باتری آیفون SE

• قبل از اینکه شروع کنید، شارژ باتری آیفون خود را به زیر 25% خالی کنید. باتری لیتیوم پلیمری فول شارژ اگر به اشتباه و به صورت اتفاقی با اشیاء نوک تیز مثل پیچ گوشتی ها و یا پنس برخورد کند می تواند منجر به انفجار و یا خطرات بالقوه شود.
• قبل از باز کردن گوشی، ابتدا آن را خاموش کنید.
• در لبه پایین گوشی آیفون دو پیچ t1 بلند 3.9 میلیمتری قرار دارد، با پیچ گوشتی مخصوص، آنها را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.

• در صورتی که گلس صفحه نمایش آیفون شما شکسته و خرد شده است، ابتدا یک لایه نوار چسب پهن روی سطح آن بکشید، تا در حین تعمیر، تکه های شکسته گلس به پوست دست شما آسیب وارد نکند و نیز عملیات برداشتن صفحه نمایش بدون ایجاد مشکل اضافی و براحتی انجام شود.
• یک لایه نوار چسب پهن روی صفحه بکشید و کل صفحه را بپوشانید.
• ممکن است گلس تکه تکه شده باشد و قوام خود را از دست داده باشید، نوار چسب باعث می شود که گلس یکپارچگی خود را حفظ کند و هنگام اهرم کردن و یا برداشتن آن مشکلی ایجاد نشود.

نکته: هنگام کار با گوشی هایی که نمایشگر آنها دچار شکستگی در سطح بالایی بوده است حتما از عینک ایمنی استفاده کنید.

• اگر چسباندن کاپ مکش در مراحل بعد روی گلس شکسته سخت و غیر ممکن است، بجای کاپ یک لایه چسب را دور انگشت خود لوله کرده روی صفحه بزنید و صفحه را بلند کنید.

• در مراحل بعدی قرار است که صفحه نمایش را از بدنه گوشی جدا کنید. صفحه نمایش متشکل از گلس رویی و لایه پلاستیکی اطراف صفحه نمایش که بوسیله گیره های فلزی به قاب گوشی آیفون SE متصل شده است.
• صرف نظر از ابزاری که برای جدا کردن صفحه نمایش استفاده می کنید، باید اطمینان حاصل کنید که صفحه نمایش به طور کامل از روی قاب گوشی جدا می شود.
• برای جدا کردن صفحه نمایش از بدنه گوشی از ابزاری به نام iSclack (قاب کش) استفاده می شود. این ابزار به شکل انبر است که دو انتهای آن مجهز به دو کاپ مکش و یا چسبونک است که هر کدام روی پنل های جلو و عقب می چسبند و با نزدیک کردن دستگیره ها به هم صفحه نمایش و قاب گوشی از یکدیگر فاصله می گیرند و جدا می شوند.
• اگر حین جدا کردن صفحه نمایش با قاب کش، متوجه شدید که گلس از لایه پلاستیکی اطراف صفحه نمایش در حال جدا شدن است (همانطور که در عکس اول دیده می شود)، ابزار قاب باز کن را بین لایه پلاستیکی و قاب فلزی آیفون قرار دهید و به آرامی به سمت بالا اهرم کنید تا گیره های فلزی نگه دارنده صفحه نمایش روی قاب گوشی جدا شوند.

• دو مرحله بعدی نحوه استفاده از iSclack (قاب کش) را شرح می دهد. قاب کش وسیله ای است که اکثر تعمیرکاران برای جدا کردن قاب از آن استفاده می کنند. اگر شما از این وسیله استفاده نمی کنید و یا تمایلی به استفاده از آن ندارید، دو مرحله بعدی را کنار بگذارید و از روش دیگری که در ادامه شرح خواهیم داد استفاده کنید.
• دستگیره روی قاب کش را به هم نزدیک کنید، تا کاپ ها از یکدیگر فاصله بگیرند و دهانه قاب کش باز شود.
• قسمت پایین آیفون را بین دو کاپ مکش در محلی که برای نشستن گوشی تعبیه شده است قرار دهید، طوریکه پنل جلو به سمت بالا باشد.
• کاپ مکش بالایی باید درست بالای دکمه هوم آیفون SE قرار بگیرد.
• دستگیره های قاب کش را باز کنید تا کاپ های مکش به یکدیگر نزدیک شوند. هر دو کاپ مکش را فشار دهید تا محکم به پنل جلو و عقب بچسبند.

• آیفون خود را محکم با دست نگه دارید و دستگیره های قاب کش را به هم نزدیک کنید تا کاپ های مکش از هم دور شوند، و پنل جلو را از قاب پشت جدا کند.
• قاب کش طوری طراحی شده است که تنها یک شکاف کوچک بین پنل جلو و قاب عقب ایجاد کند و به آیفون و قطعات داخلی آن آسیب وارد نمی کند.
• اکنون کاپ های مکش را از جدا کنید.
• از سه مرحله بعدی عبور کنید کار را با مرحله 9 ادامه دهید.
• در صورتی که قاب کش در اختیار ندارید، صفحه نمایش را به صورت دستی باز کنید.

• در صورتی که قاب کش در اختیار ندارید برای جدا کردن صفحه نمایش از کاپ مکش دستی استفاده کنید .
• کاپ مکش را روی لبه پایینی پنل جلو، درست بالای دکمه هوم قرار دهید.
• اطمینان حاصل کنید که قسمتی از کاپ مکش با دکمه هوم همپوشانی نشده و روی دکمه هوم قرار نگرفته است. چرا که مانع از چسبیدن کامل کاپ مکش و ایجاد خلاء بین کاپ مکش و گلس جلو می شود.

• پنل جلو آیفون SE با استفاده از گیره های مخصوص به قاب گوشی متصل شده است، همچنین بین صفحه نمایش و برد گوشی تعدادی کابل قرار دارد. در این مرحله هدف باز کردن گیره ها و لبه زیرین آیفون SE است تا جاییکه بتوان در مراحل بعدی کابل ها را از این قسمت جدا کنید. پس با دقت و به آرامی عمل کنید تا به کابل ها و گیره ها آسیب وارد نکنید.
• اطمینان حاصل کنید که کاپ مکش به طور محکم به مجموعه پنل جلو در نزدیکی دکمه هوم چسبیده است.
• آیفون را روی میز کار قرار دهید. کاپ مکش را به سمت بالا بکشید تا در لبه زیرین گوشی و بین نمایشگر و قاب پشت آن، شکاف کوچکی ایجاد شود. به محض مشاهده این شکاف، نوک قاب باز کن پلاستیکی را در آن فرو کنید.
• به آرامی ابزار قاب باز کن را به سمت بالا اهرم کنید و همزمان کاپ مکش را به سمت بالا بکشید. کشیدن و اهرم کردن را تا جایی ادامه دهید که قاب گوشی در لبه زیرین آماده باز شدن باشد.
• جدا کردن صفحه نمایش و قاب پشت گوشی از یکدیگر کار نسبتاً دشواری است و به صرف دقت و انرژی زیادی نیاز دارد. سعی کنید با اعمال فشار و نیروی یکنواخت قاب را جدا کنید.

برای جدا کردن کاپ مکش از روی پنل جلو، زبانه کوچک کاپ را با انگشت به یک طرف هل دهید و خلاء زیر کاپ را از بین برده، سپس به آرامی کاپ مکش را بردارید.

• لبه پایین گوشی را به اندازه ای باز کنید تا براکت فلزی کابل دکمه هوم دیده شود.
• گوشی را خیلی باز نکنید تا به کابل دکمه هوم آسیب وارد نشود و یا کابل از سوکتش جدا و پاره نشود. گوشی را به اندازه ای باز کنید کابل ها فقط شل باشند و فشاری روی آنها نباشد.
• تنها مجموعه دکمه هوم اصلی گوشی قادر است که عملکرد تاچ آی دی را حفظ کند. اگر کابل پاره شود و یا به آن صدمه بزنید، با نصب یک دکمه هوم جدید تنها عملکرد دکمه هوم را باز خواهید گرداند، و سیستم تاچ آی دی درست نخواهد شد.
• با نوک اسپاتول براکت را فشار دهید تا آزاد شود، سپس با استفاده از پنس سر کج براکت را گرفته از جای خود بردارید.
• دو مرحله بعدی تنها برای نصب مجدد گوشی باید رعایت شوند، برای ادامه، از این دو مرحله عبور کنید و با مرحله 12 ادامه دهید.

می توانید آموزش تعویض دکمه هوم آیفون SE را با مراجعه به لینک در سایت مشاهده کنید.

• در هنگام نصب مجدد گوشی، باید براکت کابل تاچ آی دی را دوباره نصب و در جای خود قرار دهید. قسمت فوقانی براکت باید در شیار راهنما بین باتری و کانکتور کابل تاچ آی دی، جلوی زبانه فلزی قرار بگیرد. قسمت تحتانی باید روی کانکتور خوابانده شود.
• لبه فوقانی براکت را روی شیار راهنما کانکتور کابل تاچ آی دی از سمت چپ به راست هل دهید.

• برای وصل کردن کانکتور دکمه هوم از اسپاتول سر تخت استفاده کنید. نوک تخت اسپاتول را روی کانکتور دکمه هوم قرار دهید با دقت و به آرامی به پایین فشار دهید.
• اگر کانکتور درست در جای خود قرار نمی گیرد، ممکن است براکت آن درست در شیار خود فیت نشده است. ابتدا براکت را تراز و متصل کنید سپس دوباره امتحان کنید.

• نوک اسپاتول را زیر کانکتور کابل دکمه هوم قرار دهید به آرامی به سمت بالا اهرم کنید تا از سوکتش جدا شود.
• اطمینان حاصل کنید که فقط کانکتور کابل را از سوکتش جدا می کنید و به کل سوکتش فشار وارد نخواهید کرد. سوکت بوسیله چسب در جای خود محکم شده است، مراقب باید که سوکت از جای جدا نشود.

• پس از اینکه کانکتور دکمه هوم جدا شد، گوشی را روی میز کار قرار دهید، صفحه نمایش گوشی را از لبه پایین به سمت بالا به صورت کتابی بلند کنید.
• صفحه نمایش را به اندازه ای بلند کنید که با قاب گوشی زاویه 90 درجه تشکیل دهد، سپس مطابق با عکس آخر آن را به جعبه گوشی تکیه داده با کش لاستیکی محکم کنید تا حین کار کردن روی گوشی صفحه تکان نخورد و نیفتد. همچنین این کار باعث می شود که به کابل های صفحه نمایش فشار وارد نشود.
• صفحه نمایش را از لبه بالا گوشی به آرامی به سمت بالا بکشید تا گیره های نگهدارنده آن به قاب پشت جدا شوند.

هر دو پیچ نگهدارنده براکت فلزی کانکتور کابل باتری به برد اصلی را باز کنید:

با استفاده از پیچ گوشتی چهار سو، دو پیچ 1.6 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.

با استفاده از پنس، لبه براکت یا محافظ فلزی کانکتور باتری را گرفته از جای خود بردارید.

• نوک تخت اسپاتول را در سمت چپ کانکتور باتری قرار دهید و به آرامی به سمت بالا اهرم کنید و از سوکتش روی برد اصلی خارج کنید.
• کانکتور را کمی به سمت بیرون از لاجیک برد خم کنید تا در حین تعمیر از اتصال ناگهانی آن با این سوکت جلوگیری شود و به گوشی برق نرساند.

• هر چهار پیچ پیچ های نگهدارنده براکت کابل مجموعه پنل جلو به برد اصلی را باز کنید.
• با استفاده از پیچ گوشتی چهار سو، پیچ 1.7 میلی متری را باز کنید. جای این پیچ در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.
• با استفاده از پیچ گوشتی چهار سو، پیچ 1.2 میلی متری را باز کنید. جای این پیچ در تصویر مربوطه با دایره نارنجی رنگ نشان داده شده است.
• با استفاده از پیچ گوشتی چهار سو، پیچ 1.3 میلی متری را باز کنید. جای این پیچ در تصویر مربوطه با دایره زرد رنگ نشان داده شده است.
• با استفاده از پیچ گوشتی چهار سو، پیچ 1.7 میلی متری را باز کنید. جای این پیچ در تصویر مربوطه با دایره سبز رنگ نشان داده شده است
• پیچ های 1.7 میلی متری حالت آهن ربایی نداشته و به پیچ گوشتی نمی چسبد، مراقب باشید هنگام برداشتن پیچ ها، گم نشوند.
• درحین انجام عملیات تعمیر گوشی هر پیچی را که باز می کنید دقت کنید که در جای درست قرار می دهید تا حین بستن مجدد، هر پیچ را در جای درست خود ببندید. برای مثال اگر پیچ 1.7 به اشتباه جای پیچ 1.3 میلی متری بسته شود، می تواند به برد دستگاه آسیب وارد کند.

با استفاده از پنس سر کج، براکت کابل مجموعه پنل جلو را از روی روی برد اصلی گوشی بردارید.

نوک اسپاتول و یا ناخن را زیر کانکتور سنسور و دوربین سلفی آیفون SE قرار دهید، به آرامی به سمت بالا اهرم کنید و آن را از سوکتش جدا کنید.

در این مرحله می توانید آموزش تعویض دوربین جلو آیفون SE را با مراجعه به لینک در سایت مشاهده کنید.

• در این مرحله قبل از اینکه کابل صفحه نمایش را جدا و یا اینکه دوباره متصل کنید، از جدا بودن کانکتور کابل باتری اطمینان حاصل کنید.
• اسپاتول سر تخت را زیر کانکتورکابل ال سی دی قرار دهید، به آرامی به سمت بالا اهرم کنید و از روی سوکتش جد کنید.
• هنگام نصب مجدد قطعات گوشی، کابل ال سی دی ممکن است باعث بیرون زدن کانکتور شود، که در اینصورت هنگام اتصال به منبع تغذیه، گوشی خطوط سفید روی صفحه مشاهده می شود و یا اصلاً تصویر داده نمی شود. اگر این اتفاق افتاد، کابل کانکتور را مجدداض قطع و وصل کنید و به منبع تغذیه وصل کنید.

اسپاتول سر تخت را زیر کانکتور کابل دیجیتایزر قرار دهید به آرامی به سمت بالا اهرم کنید و از روی سوکتش آزاد کنید.

لبه صفحه نمایش را با دست گرفته و به طور کامل از روی قاب پشت بردارید.

• نوک اسپاتول سر تخت را بین باتری و جک هدفون قرار دهید زبانه چسب که روی قسمت بالای باتری تا شده است را بلند کنید.
• قبل از شروع این مرحله، ابتدا با آی اُپنر و یا پئ حرارتی مشابه قسمت پایین قاب گوشی را حرارت دهید تا نوار چسب های نگهدارنده باتری شل شود و انعطاف پذیری بیشتری پیدا کنند.، در غیر این صورت هنگام کشیدن ممکن است پاره شوند.

• با استفاده از پنس سر صاف، زبانه نوار چسب را کشیده و بلند کنید تا جاییکه بتوانید آن را با انگشت دست نگه دارید.
• همانطور که در تصاویر مشاهده می کنید، با استفاده از قیچی، زبانه چسب را از قسمت بین دو نوار چسب سفید برش دهید و آنها را از یکدیگر جدا کنید.

• اکنون پس از برش زبانه نوار چسب، آنها به دو نوار تقسیم شده اند. زبانه اولین نوار چسب را با انگشت گرفته و یا آن را دور پنس سر صاف بپیچانید و به آرامی و با فشار ثابت به سمت خود تان بکشید. اطمینان حاصل کنید که نوار چسب در زاویه تخت (زاویه 60 درجه یا کمتر) کشیده می شود و به لبه های قاب برخورد نمی کند.
• مراقب باشید که نوک پنس به باتری و دیگر قطعات داخلی گوشی برخورد نداشته باشد.
• دقت کنید که نوار چسب بیشتر از طول معمولی خود کشیده می شود و از لبه پایین گوشی دور می شود، زبانه نوار چسب را رها کنید و مجدداً از قسمت نزدیک به باتری بگیرید و بکشید تا اولین نوار چسب به طور کامل از زیر باتری خارج شود.

• با استفاده از پنس سر صاف و همانند مرحله قبل، زبانه دومین چسب محافظ در قسمت تحتانی باتری را گرفته و بکشید تا به طور کامل از زیر باتری خارج شود.
• در صورتی که هر دو نوار چسب زیر باتری را با موفقیت بیرون کشیدید از دو مرحله بعدی عبور کنید.
• در صورتی که نوار چسب زیر باتری پاره شد و به طور کامل از زیر باتری خارج نشد، کار را با دو مرحله زیر ادامه دهید.
• وقتی که زبانه چسب ها را گرفته و می کشید به باتری فشار وارد نکنید. فشار وارد کردن روی باتری می تواند باعث زخم شدن و پاره شدن چسب ها شود.
• چسب ها را به صورت مستقیم و در جهت خود بکشید. هنگام کشیدن زبانه چسب ها فشار یکنواختی را اعمال کنید تا چسب بین باتری و قاب عقب پاره و جدا نشود.برای اینکه چسب ها پاره نشوند حین کشیدن کمترین زاویه را به چسب ها بدهید و همانطور که گفته شد کشیدن به صورت مستقیم باشد. همچنین مراقب باشید که حین کشیدن، چسب ها به لبه های قطعات دیگر برخورد نکند.

• اگر هر یک از نوار چسب ها پاره شد و باتری به قاب پشت چسبیده، جدا نمی شود، آی اُپنر را گرم کرده و یا از سشوار مو استفاده کنید و قاب عقب گوشی و قسمت پشت باتری را حرارت دهید تا چسب ها شل شوند.
• به روش دیگر می توانید با استفاده از سرنگ چند قطره الکل ایزوپروپیل 90 درصد یا بیشتر را به زیر لبه های باتری بچکانید.
• چند دقیقه بعد، الکل چسب ها را شل کرده و باعث می شود که باتری راحت تر برداشته شود.

• یک کاردک پلاستیکی بردارید و به شیوه‌ای که در عکس نشان داده شده است بین لبه طولی باتری و قاب گوشی قرار دهید.
• هرگز کارت را به برد اصلی تکیه ندهید و اهرم نکنید چرا که براحتی به آن آسیب وارد می شود. همچنین از اهرم کردن کارت در قسمت بالا سمت چپ نزدیک به دکمه های ولوم صدا اجتناب کنید چرا که ممکن است به کابل های این قسمت آسیب وارد شود.
• کارت را حتی الامکان در زاویه تخت قرار دهید تا به باتری فشار وارد نکند و یا آن را خم نکند.
• کارت پلاستیکی را به آرامی فشار دهید تا باقی مانده چسب های نگهدارنده زیر باتری به طور کامل جدا شوند و باتری به طور کامل آزاد شود.
• به روش دیگر می توانید بجای استفاده از کارت پلاستیکی از نخ دندان استفاده کنید و باتری را جدا کنید. نخ دندان را به دور انگشتان دست و یا پنس سر صاف بپیچانید.وسط نخ را زیر باتری قرار دهید و به آرامی به سمت دیگر بکشید تا چسب ها به طور کامل جدا شوند.

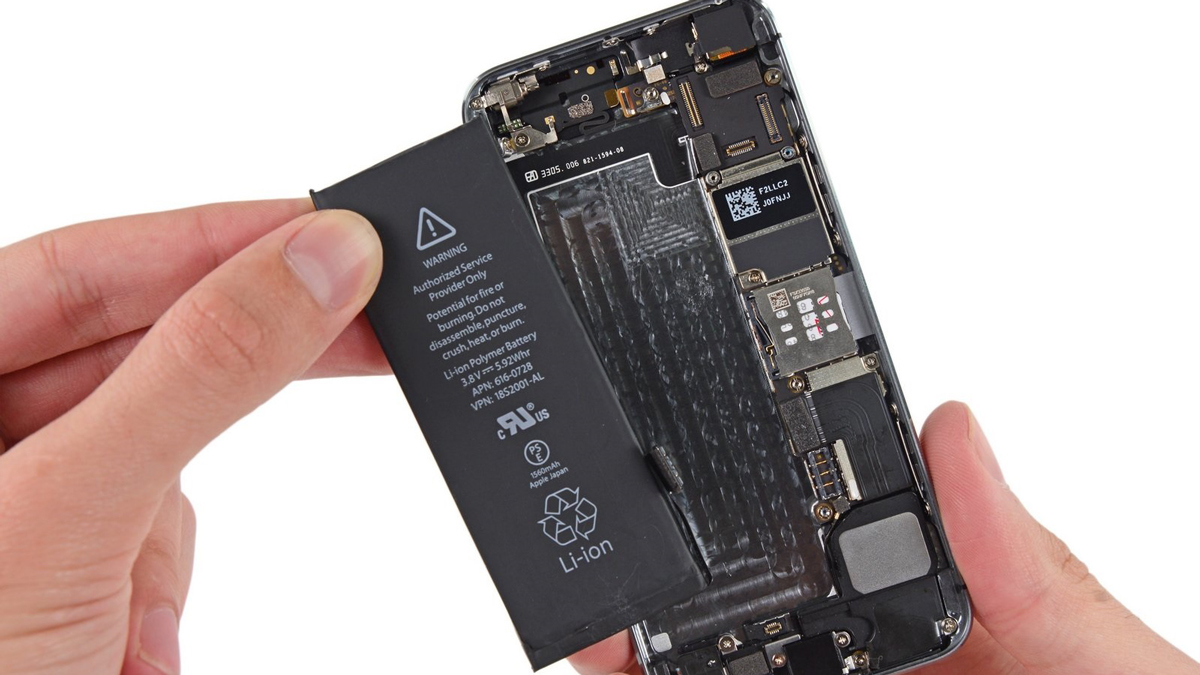

• لبه باتری را با انگشت گرفته و از قاب پشت بردارید.
• اگر باتری جدید که می خواهید روی گوشی بیندازید دارای محافظ پلاستیکی است، قبل از نصب محافظ را بردارید.
• اگر باتری جدید دارای نوار چسب های از پیش نصب شده نمی باشد، به دستورالعمل راهنمای تعویض نوار چسب باتری آیفون SE مراجعه کنید.
• بعد از نصب گوشی و سرهم بندی قطعات آن، عمل هارد ریست را انجام دهید، این کار می تواند از چندین مشکل جلوگیری کند و کار عیب یابی را بهتر کند

برای نصب و اتصال قطعات گوشی آیفون، مراحل بالا را از آخر به اول (برعکس) انجام دهید.

برای دفع زباله های الکترونیکی و قطعات معیوب از دستورالعمل مربوطه (R2) یا مشابه استفاده کنید.
