در این پست می توانید نمایی از لاجیک برد iPhone XS Max را به همراه توضیحات مرتبط با هر قطعه روی برد ببینید. تصاویر با کیفیت بسیار بالایی گرفته شده اند، لطفاً برای بارگذاری تصاویر شکیبایی به خرج دهید و پس از بارگذاری با بزرگنمایی هر بخش توضیحات مرتبط با هر ماژول و قطعه روی لاجیک برد را مشاهده نمایید.
لاجیک برد آیفون XS Max- پارت اول
بخش اول- شماتیک-iPhone-XSMax
لاجیک برد آیفون XS Max– پارت دوم
بخش دوم-شماتیک-iPhone-XSMax

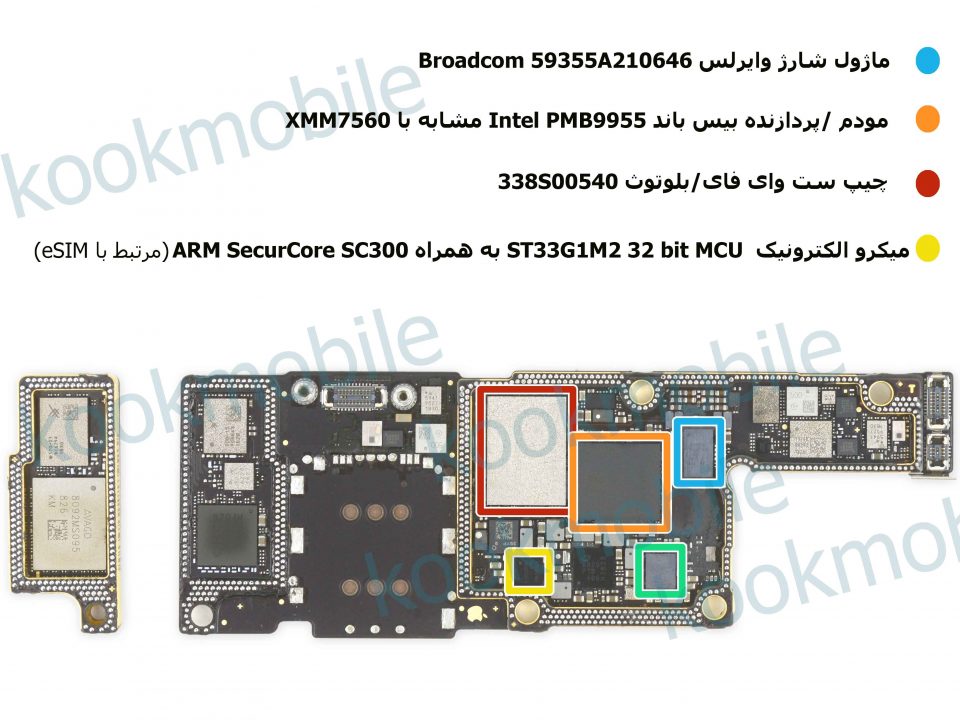

لاجیک برد آیفون XS Max– پارت سوم
بخش سوم- شماتیک-iPhone-XS-Max

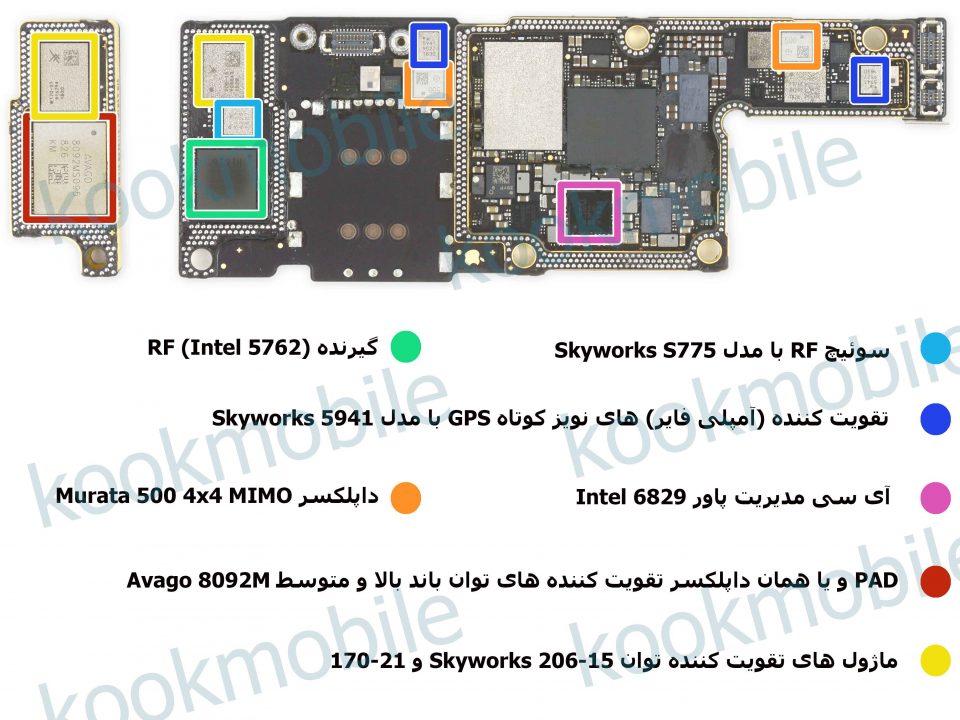

لاجیک برد آیفون XS Max– پارت چهارم
بخش چهارم-شماتیک-iPhone-XS-Max
