آموزش تعویض موتور ویبره هواوی P10

آموزش تعویض موتور ویبره هواوی P10

از این دستورالعمل می توانید برای آموزش تعویض موتور ویبره هواوی P10 خود استفاده کنید. هنگام نصب مجدد قطعات دستگاه، هر جا که لازم است از چسب جدید استفاده کنید.

مدت زمان انجام کار: 30 دقیقه

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. پیچ گوشتی t1
  2. اسپاتول
  3. ابزار قاب کش آی¬فلکس
  4. پنس

مرحله 1- قاب پشت: آموزش تعویض موتور ویبره هواوی P10

  • قبل از شروع عملیات، گوشی را خاموش کنید.

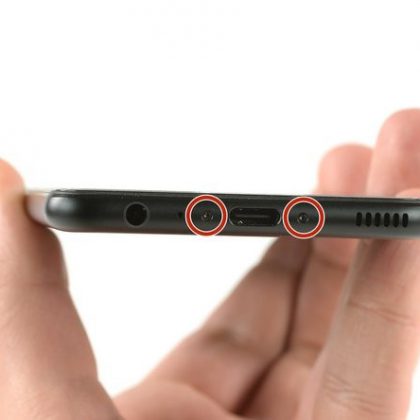

  • با استفاده از پیچ گوشتی t1 دو پیچ در لبه پایین گوشی را باز کنید.

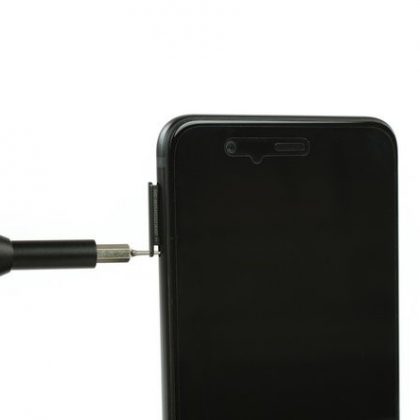

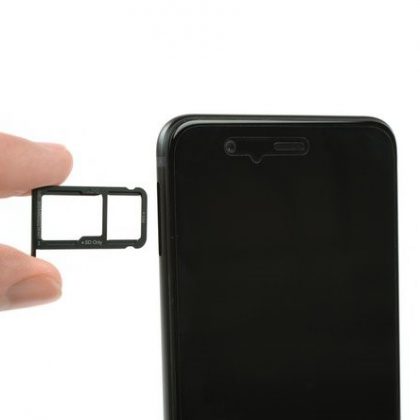

  • با استفاده از اجکتور سیم کارت، خشاب سیم کارت را بیرون بیاورید.

مرحله 2- صفحه نمایش را از قاب جدا کنید

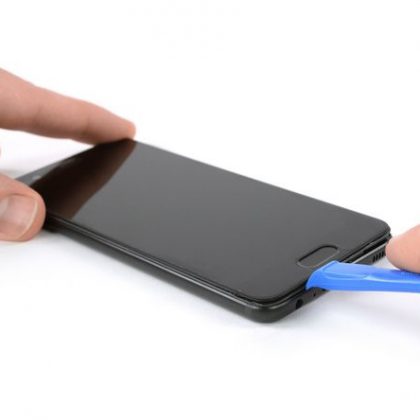

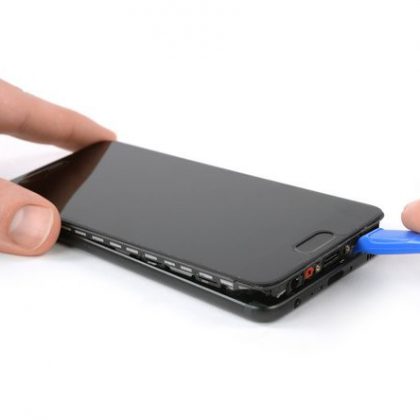

  • ابزار قاب باز کن را بین ال سی دی و قاب گوشی انداخته، از قسمت پایین گوشی شروع کنید.
  • با دقت صفحه نمایش را اهرم کنید و آن را از بدنه گوشی جدا کنید.
  • کار کردن با ابزار قاب باز کن به دقت و مهارت بالایی نیاز دارد. حین کار کردن با این وسیله مراقب باشید که نوک ابزار خیلی به داخل گوشی فرو برده نشود چرا که ممکن است به قطعات داخلی دستگاه آسیب وارد شود.

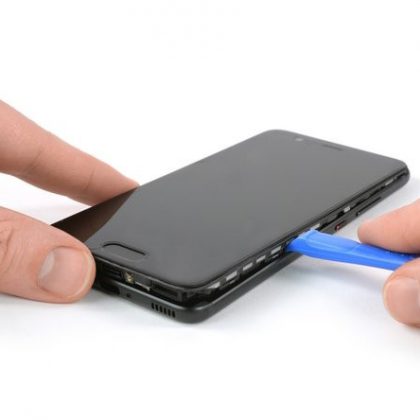

  • بعد از اینکه لبه پایینی گوشی را اهرم کردید این قسمت باز شد، دو طرف چپ و راست گوشی را نیز به همین طریق باز کنید، و با استفاده از همین وسیله، گیره های دو طرف را آزاد کنید.

مرحله 3- قاب پشت را از روی گوشی جدا کنید.

  • در این مرحله گوشی موبایل هوآوی را به طور کامل از هم جدا نکنید. کابل دکمه استندبای و تغییر حجم صدا هنوز به قاب پشت گوشی متصل است. با برداشتن یکباره صفحه نمایش، به این کابل ها آسیب وارد نکنید.

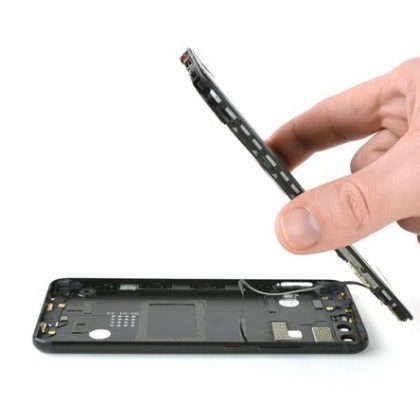

  • گوشی را با دست گرفته و به سمت عقب به صورت کتابی بلند کنید.

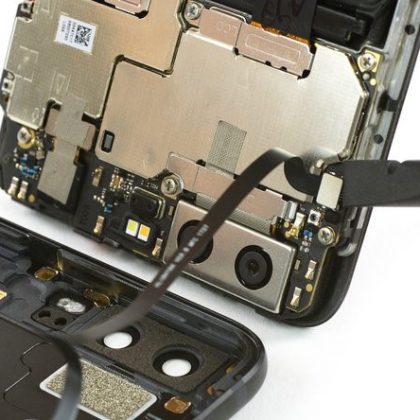

  • با استفاده از نوک اسپاتول، کانکتور کابل منعطف دکمه پاور، و دکمه تغییر حجم صدا را جدا کنید.

مرحله 4- اتصال باتری را جدا کنید.

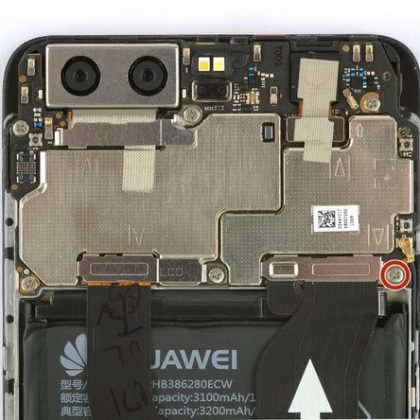

  • با استفاده از پیچ گوشتی چهارسو، پیچ #00 را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.

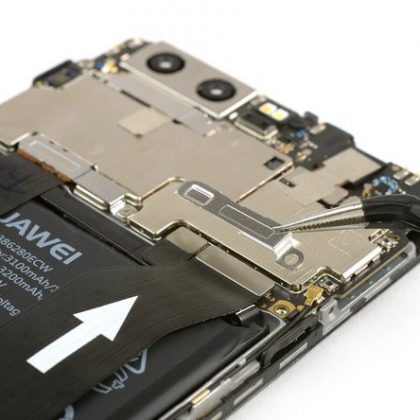

  • با استفاده از پنس، صفحه فلزی را بردارید.

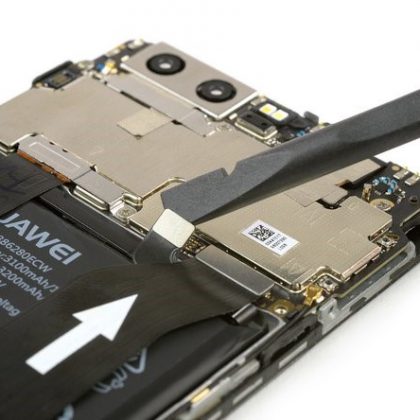

  • نوک تخت اسپاتول را زیر کانکتور کابل منعطف باتری موبایل را قرار دهید و به سمت بالا اهرم کنید. کانکتور را از سوکتش جدا کنید.

مرحله 5 – بورد شارژ

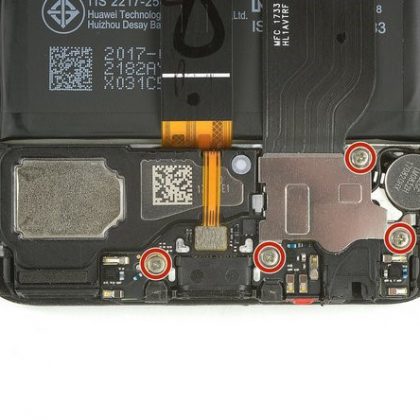

  • با استفاده از پیچ گوشتی چهار سو، هر چهار پیچ صفحه فلزی روی بورد شارژ را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.

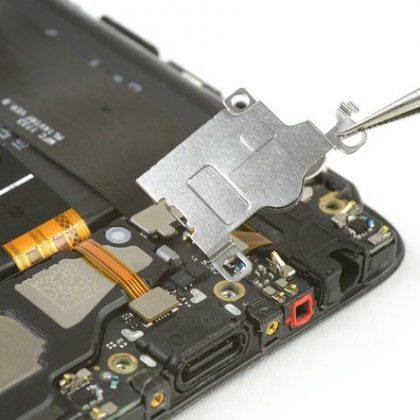

  • با استفاده از پنس، گوشه صفحه فلزی را بگیرید و بردارید.

مرحله 6- کابل منعطف اصلی را جدا کنید.

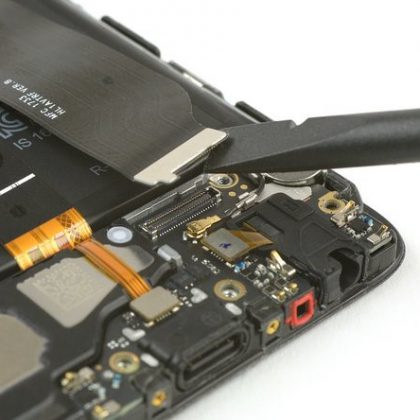

  • اسپاتول را زیر کانکتورهای کابل منعطف اصلی قرار دهید و از سوکتش جدا کنید.

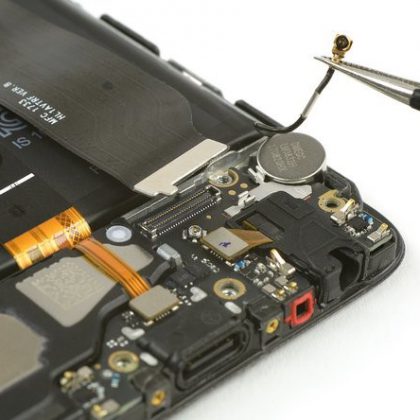

  • با استفاده از پنس، کابل آنتن را جدا کنید و آن را از گیره نگهدارنده آن در بورد شارژ بیرون بکشید.

مرحله 7-کابل جک هدفون و کابل منعطف بلندگو را جدا کنید.

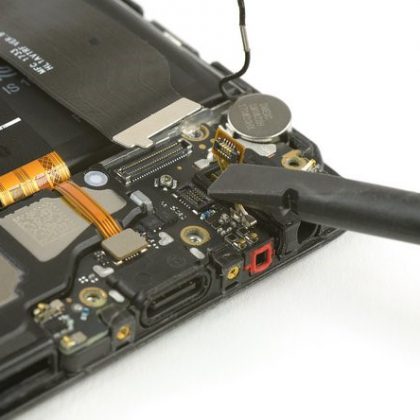

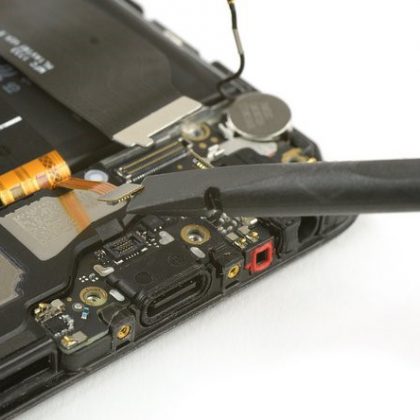

نوک تخت اسپاتول را زیر کانکتور کابل جک هدفون و کابل منعطف بلندگو قرار دهید به سمت بالا اهرم کنید و از سوکتش خارج کنید.

مرحله 8 – بورد شارژ را بردارید.

  • مراقب باشید حین برداشتن بورد شارژ، به قطعات اطراف بورد آسیب وارد نکنید.
  • نوک اسپاتول را زیر لبه بورد شارژ قرار دهید و به سمت بالا اهرم کنید تا از جای خود آزاد شود.
  • اکنون با انگشت گوشه بورد شارژ را گرفته از جای خود بردارید.

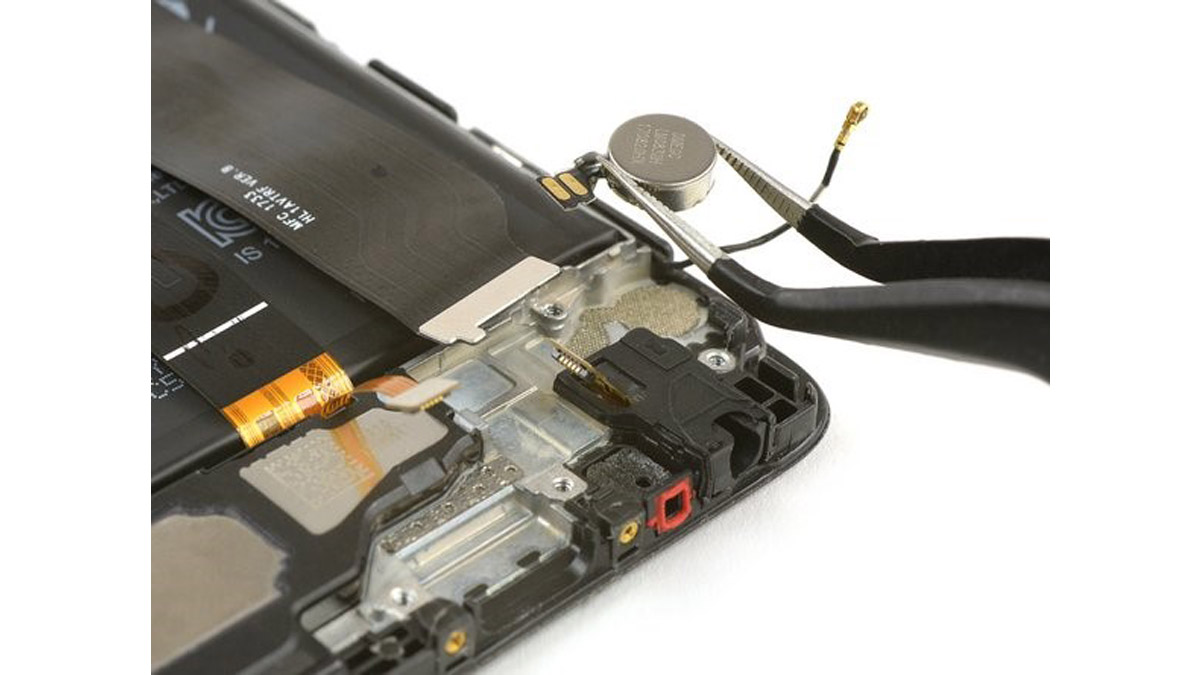

مرحله 9 – موتور ویبره را بردارید.

  • با استفاده از پنس، موتور ویبره را از جای خود بردارید.
  • زیر موتور ویبره و کابل منعطف آن، مقداری چسب استفاده شده است. ابتدا بااستفاده از آی اُپنر چسب زیر موتور ویبره را شل کنید و براحتی آن را بردارید.

برای نصب مجدد دستگاه، دستورالعمل را بالا را به صورت برعکس و به ترتیب از آخر به اول انجام دهید. پس از اینکه جای چسب های قدیمی را با الکل ایزوپروپیل و پارچه تمیز، کاملاً تمیزکاری کردید، چسب های جدید را بکار ببرید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی هواوی P10 گرفته شده است.
