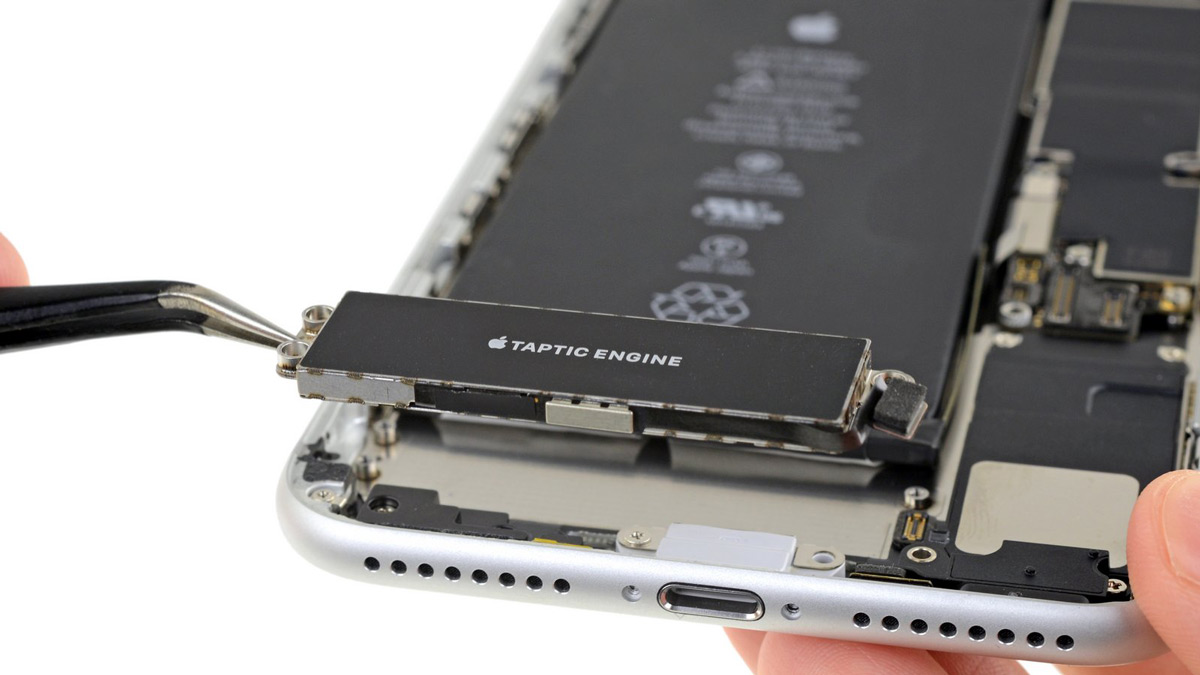

آموزش تعویض موتور تپتیک آیفون 8 پلاس

• قبل از اینکه شروع کنید، شارژ باتری گوشی اپل خود را به زیر 25% خالی کنید. باتری لیتیوم یون فول شارژ اگر به اشتباه و به صورت اتفاقی با اشیاء نوک تیز مثل پیچ گوشتی ها و یا پنس برخورد کند می تواند منجر به انفجار و یا خطرات بالقوه شود.
• قبل از باز کردن گوشی، ابتدا آن را خاموش کنید.
• در لبه پایین گوشی های آیفون دو پیچ t1 بلند 3.5 میلیمتری قرار دارد، با پیچ گوشتی مخصوص، آنها را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.
• با باز شدن صفحه نمایش آیفون، واشرهای آب بندی و ویژگی ضد آب بودن دستگاه به خطر می افتد. قبل از اینکه به مرحله بعد بروید چند واشر آب بندی، آماده داشته باشید، و یا اگر گوشی را با همان واشرهای قبلی و یا بدون واشر آب بندی نصب و سرهم بندی کردید، حداقل مراقب باشید که آیفون دیگر در معرض آب قرار نگیرد.

• لبه پایین آیفون را حرارت دهید، حرارت باعث شل شدن چسب نگهدارنده نمایشگر می شود و باعث می شود که راحت تر باز شود.
• برای حرارت دادن از سشوار صنعتی، هیتر استفاده کنید و یا آی¬اُپنر که از پیش گرم شده است را به مدت 90 ثانیه روی لبه پایین قاب آیفون قرار دهید تا چسب ها شل شوند.

• پس از اینکه لبه های قاب را حرارت دادید، کاپ مکش را روی لبه پایینی پنل جلو، درست بالای دکمه هوم قرار دهید.
• اطمینان حاصل کنید که قسمتی از کاپ مکش با دکمه هوم همپوشانی نشده و روی دکمه هوم قرار نگرفته است. چرا که مانع از چسبیدن کامل کاپ مکش و ایجاد خلاء بین کاپ مکش و گلس جلو می شود.

• دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.
• کاردک و یا هر ابزار نازک دیکری را برداشته و نوک آن را به اندازه چند میلی متر در شکاف ایجاد شده فرو کنید.
• چسب آب بندی نگهدارنده صفحه نمایش بسیار محکم و قوی است؛ برای جدا کردن چسب ها و ایجاد شکاف اولیه به نیروی قابل توجهی نیاز است. اگر برای باز کردن شکاف با مشکل مواجه شدید و چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا لبه ها را کمی حرارت داده و سپس به آرامی کاپ مکش را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود و بتوانید نوک کاردک را لای آن قرار دهید.

• کاردک را اطراف گوشه و سپس در امتداد لبه چپ تا گوشه بالای گوشی، و به سمت دکمه های کنترل حجم صدا و دکمه سکوت، بکشید و چسب نگهدارنده صفحه نمایش در سمت چپ گوشی را جدا کنید.
• وقتی به نزدیکی لبه بالا، سمت چپ گوشی رسیدید، کاردک را همانجا رها کنید.

• کاردک را دوباره در لبه پایین آیفون سمت راست گوشی وارد کنید و این بار به سمت بالا و در امتداد لبه راست گوشی بکشید و چسب های سمت راست را نیز به طور کامل جدا کنید.
• نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در سمت چپ آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

به آرامی کاپ مکش را به سمت بالا بکشید و لبه پایین صفحه نمایش را بلند کنید.

هنگام بلند کردن صفحه نمایش مراقب باشید صفحه نمایش با زاویه بیش از 15 درجه بالا نیاید چرا که ممکن است کابل های منعطف متصل به صفحه نمایش کشیده و آسیب ببینند.

با انگشت زائده کوچک روی کاپ مکش را بکشید و کاپ را از پنل جلو جدا کنید.

نوک کاردک را زیر صفحه نمایش در امتداد لبه بالای گوشی بکشید تا بقیه چسب ها نیز شل و جدا شوند.

مجموعه صفحه نمایش را به آرامی به سمت پایین بکشید (به دور از لبه بالایی گوشی) تا گیره های نگهدارنده آن به قاب پشت جدا شوند.

• آیفون را روی میز کار قرار دهید لبه سمت چپ پنل جلوی آیفون را با دست گرفته و به طور کتابی از روی قاب پشت گوشی باز کنید.
• صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به لاجیک بورد و به یکدیگر متصل هستند.
• صفحه نمایش را که بلند کردید به یک جسم محکم مثلاً جعبه خود گوشی تکیه دهید.

• هر چهار پیچ نگهدارنده براکت پایینی کابل صفحه نمایش به لاجیک بورد را باز کنید. طول پیچ ها در زیر آورده شده است:
• با استفاده از پیچ گوشتی چند سر، دو پیچ 1.3 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.
• پیچ 1.4 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ نشان داده شده است.
• پیچ 2.7 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره زرد رنگ نشان داده شده است

در سراسر عملیات تعمیر، هر پیچی را که باز می کنید آن را در الگوی پیچ ها قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید. بستن پیچ ها در جای اشتباه می تواند باعث آسیب همیشگی به گوشی موبایل اپل شود.

با نوک پنس لبه های براکت کاب لصفحه نمایش پایینی را گرفته آن را بردارید.

• با استفاده نوک تخت اسپاتول، کانکتور باتری را به سمت بالا اهرم کنید و از سوکتش روی لاجیک بورد خارج کنید.
• کانکتور را کمی به سمت بیرون از لاجیک بورد خم کنید تا در حین تعمیر از اتصال ناگهانی آن با سوکت جلوگیری شود و گوشی روشن نشود.

با استفاده از نوک اسپاتول و یا ناخن، کانکتور صفحه نمایش پایینی اصلی را به سمت بالا اهرم کنید و از سوکتش خارج کنید.

برای نصب مجدد این مدل کانکتورها، ابتدا با دقت کانکتور را تراز کنید و از یک طرف فشار دهید تا با یک کلیک در جای خود قرار گیرد، سپس همین کار را برای طرف دیگر تکرارکنید. هرگز روی قسمت وسط کانکتور فشار وارد نکنید. اگر کانکتور به خوبی تراز نشده باشد و فشار داده شود، پین های آن خم شده و آسیب دائمی وارد می کند.

با استفاده از اسپاتول و یا ناخن، کانکتور کابل صفحه نمایش پایینی ثانویه را جدا کنید.این کانکتور نیز مستقیماً پشت کانکتوری قرار گرفته است که در مرحله قبلی جدا کردید. نوک اسپاتول را زیر این کانکتور قرار دهید به سمت بالا اهرم کنید و از سوکتش خارج کنید.

با پیچ گوشتی چندسر دو پیچ نگهدارنده براکت روی کانکتور مجموعه سنسور پنل جلو را باز کنید.

• پیچ 1.0 میلی متری را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.
• پیچ 1.2 میلی متری را باز کنید. جای این پیچ درتصویر با دایره نارنجی رنگ مشخص شده است.

با استفاده از پنس، براکتی که از کانکتور مجموعه سنسور پنل چلو محافظت می کند را بردارید.

نوک اسپاتول و یا ناخن را زیر کانکتور مجموعه سنسور پنل جلو قرار دهید، به سمت بالا اهرم کنید و کابل منعطف مجموعه سنسور پنل جلو را جدا کنید.

• لبه های صفحه نمایش را با دست گرفته و مجموعه پنل جلو را بردارید.
• هنگام نصب مجدد به چسب های آب بندی اطراف لبه های صفحه نمایش دقت کنید. اگر لازم باشد چسب های قدیمی را برداشته و به دور لبه های صفحه نمایش، چسب جدید اضافه کنید.

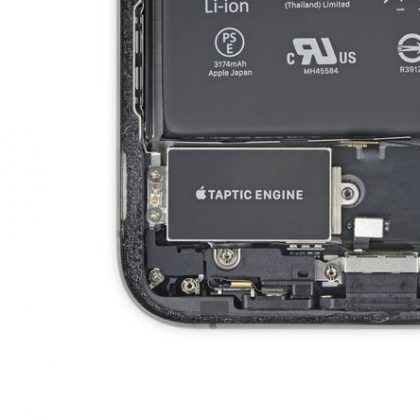

• هر 3 پیچ نگهدارنده براکت ال شکل درکنار موتور تاپتیک را باز کنید.
• با استفاده از پیچ گوشتی چند سر، پیچ 1.3 میلی متری Y000 را باز کنید. جای این پیچ در تصویر مربوطه با دایره قرمز رنگ مشخص شده است.
• با پیچ گوشتی چهارسو، پیچ 2.6 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ مشخص شده است.
• با پیچ گوشتی چهارسو، پیچ 3.5 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره زرد رنگ مشخص شده است.

با استفاده از پنس، لبه براکت را گرفته، از جای خود بردارید.

• با نوک کاردک به آرامی قسمتی از کابل منعطف آنتن را که به سطح بالایی بلندگو چسبیده است را جدا کنید.
• این بخش از کابل منعطف به طور جزئی در جای خود چسبیده است. در صورت نیاز، با استفاده از آی اُپنر و یا سشوار مو کمی حرارت دهید تا چسب آن شل شود. حرارت دادن باعث می شود که کابل منعطف راحت تر جدا شود.

نوک اسپاتول را زیر کانکتور کابل منعطف آنتن قرار داده به سمت بالا اهرم کنید و ازلاجیک بورد جدا کنید.

با استفاده از اسپاتول، طرف دیگر کابل منعطف آنتن در کنار پورت شارژ را به سمت بالا اهرم کرده و از سوکتش جدا کنید.

اتصال مجدد این کابل با ترفند خاصی همراه است. با استفاده از پنس کابل منعطف را نگه دارید به طوریکه کانکتور با سوکتش تراز شده باشد. سپس با نوک تخت اسپاتول، به آرامی کانکتور را به سمت پایین فشار دهید تا با صدای شنیدن کلیک در جای خود محکم قرار بگیرد و متصل شود.

با استفاده از پنس، آنتن وای فای را گرفته از جای خود بردارید.

سه پیچ نگهدارنده بلندگو را باز کنید:

• با استفاده از پیچ گوشتی چهارسو، دو پیچ 1.5 میلی متری را باز کنید. جای این پیچ ها با دایره قرمز رنگ مشخص شده است.
• با استفاده از پیچ گوشتی مخصوص، پیچ 2.4 میلی متری دو طبقه ای را باز کنید. جای این پیچ ها با دایره نارنجی رنگ مشخص شده است.

نوک تخت اسپاتول را زیر کابل منعطف موتور تپتیک قرار دهید با دقت به سمت بالا اهرم کنید و از سوکتش جدا کنید.

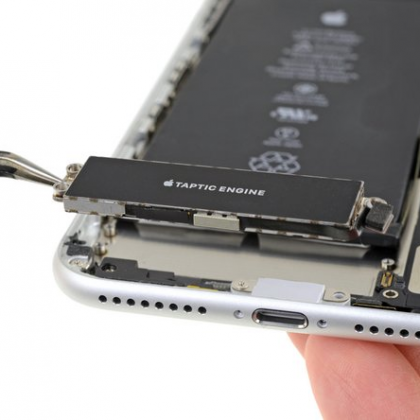

با دست لبه موتور تپتیک را گرفته از جای خود بردارید.

قطعات تعویضی جدید خود را با قطعات موبایل اصلی مقایسه کنید چک کنید قطعه ای از قلم نیفتاده باشد، قبل از نصب جای چسب های قدیمی را تمیز کنید و سپس از چسب جدید استفاده کنید.

برای نصب و اتصال قطعات، مراحل بالا را از آخر به اول (برعکس) انجام دهید.

برای دفع زباله های الکترونیکی و قطعات معیوب از دستورالعمل مربوطه (R2) یا مشابه استفاده کنید.
