آموزش تعویض ال سی دی هواوی P10 Lite

آموزش تعویض ال سی دی هواوی P10 Lite

از این دستورالعمل می توانید برای آموزش تعویض ال سی دی هواوی P10 Lite خود استفاده کنید.

هنگام تعویض صفحه نمایش شکسته، حتماً از عینک محافظ استفاده کنید و مراقب باشید که حین تعمیر، قطعات گلس شکسته به چشم تان پرتاب نشود. همچنین می توانید از نوارچسب پهن استفاده کنید و روی صفحه را با یک لایه چسب بپوشانید.اگر قطعه صفحه نمایش جدید دارای چسب های از پیش نصب شده نمی باشد، از بازار چسب مخصوص تهیه نمایید.

ال سی دی هواوی P10 Lite مجهز به پنل LTPS IPS LCD در اندازه 5.2 اینچی است که از صفحه نمایش P10 حدود یک اینچ بزرگتر است. رزولوشن همان 1080 پیکسل است، اماتراکم پیکسل 434 پیکسل در هر اینچ است. رزولوشن نسبت به اندازه پنل بیشتر از حد کافی است و نسبت به اندازه ای که دارد تصاویر بسیار شارپی ارائه می دهد. هواوی روی پنل P10 Lite به استفاده از گلس محافظ، اشاره ای نکرده است. از اینرو نمی توانیم مقاومت و یا شکننده بودن آن را تایید کنیم. برخی بازارها، در کنار این گوشی، یک روکش محافظ صفحه اضافی و به صورت جداگانه به فروش می رسانند.

اگر در حین کار با مشکل و یا مسئله ای روبرو شدید و یا سوالی ذهن شما را درگیر کرد، با کارشناسان تعمیر ما در کوک موبایل با شماره 67319-021 تماس گرفته تا راهنمایی و مشاوره های لازم را به صورت رایگان به شما ارائه نمایند. همچنین می توانید سفارش تعمیرات موبایل خود را به ما بسپارید.

مدت زمان انجام کار: 1 ساعت

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. کاردک یا قطعه مثلثی شکل کوچک (6 قطعه)
  2. پنس
  3. پیچ گوشتی چهارسو
  4. اسپاتول
  5. آی اُپنر

قطعات و مواد مصرفی مورد نیاز:

  1. صفحه نمایش هواوی P10 Lite
  2. نوارچسب مونتاژ صفحه نمایش هواوی P10 Lite

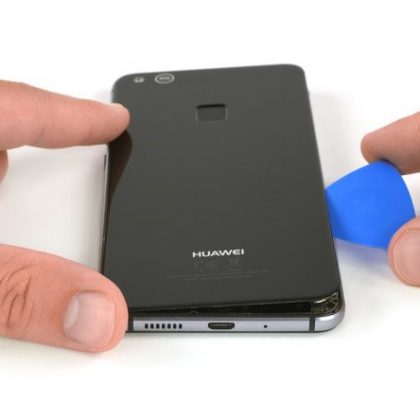

مرحله 1- قاب پشت

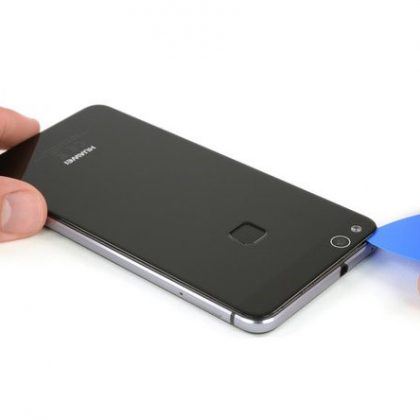

  • نوک کاردک یا قطعه مثل شکل را بین قاب پشت و قاب میانی قرار دهید و دور تا دور گوشی بکشید تا چسب ها برش داده شوند.
  • برای ایجاد شکاف اولیه و قرار دادن نوک کاردک در شکاف و در نهایت برداشتن قاب پشت ممکن است از کاپ مکش دستی استفاده شود.

اگر چسب ها سخت هستند و براحتی با کاردک جدا نمی شوند، برای شل کردن چسب ها ازآی اُپنر استفاده کنید.

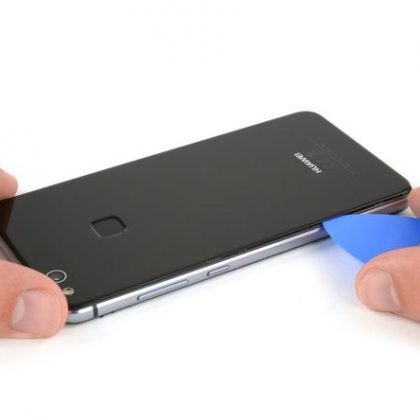

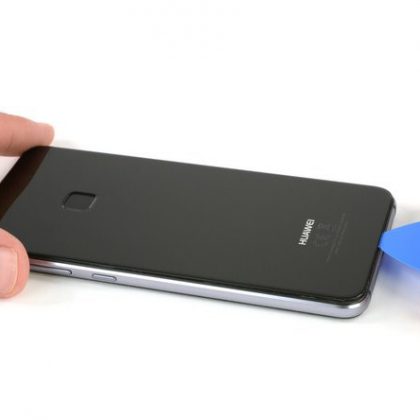

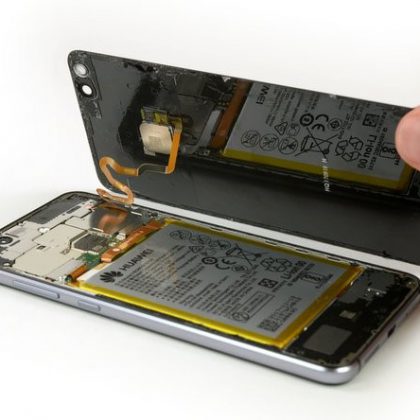

مرحله 2- قاب پشت را از روی گوشی جدا کنید.

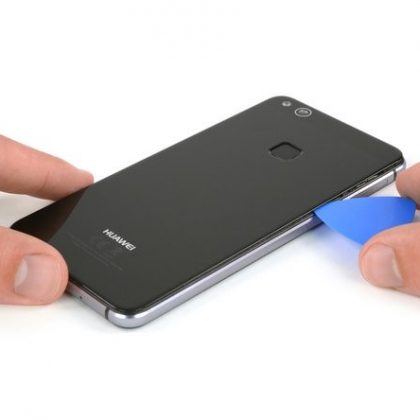

  • بعد از اینکه چسب های اطراف گوشی را برش دادید، کاردک را کمی بپیچانید و به سمت بالا اهرم کنید تا قاب پشت از گوشی جدا شود.
  • سمت راست قاب پشت را با دست گرفته و به سمت بالا به صورت کتابی بلند کنید.

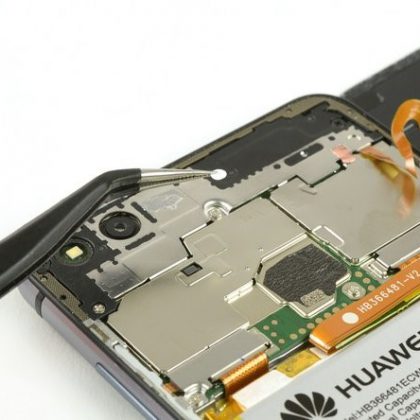

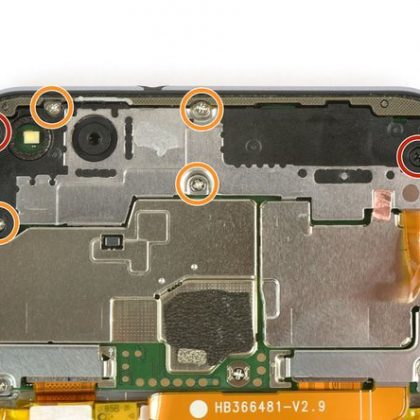

مرحله 3 - برچسب روی قاب میانی را بردارید.

  • برچسب روی قاب میانی را با پنس گرفته بردارید.
  • با استفاده از پیچ گوشتی چهارسو، دو پیچ #00 را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.
  • با استفاده از پیچ گوشتی چهارسو، چهار پیچ 2.5 میلی متری #00 را باز کنید. جای این پیچ ها در تصویر با دایره نارنجی رنگ مشخص شده است.

مرحله 4 - محافظ مادربورد را بردارید.

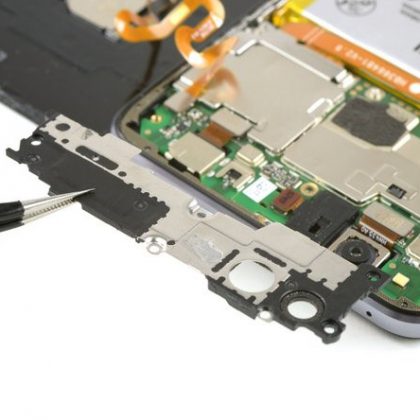

  • با استفاده از پنس محافظ مادربورد را بردارید.
  • نوک تخت اسپاتول را زیرکابل منعطف سنسور اثرانگشت قرار داده اهرم کنید و کابل را از سوکتش خارج کنید.

هنگام نصب مجدد گوشی موبایل هوآوی در صورت نیاز از چسب جدید استفاده کنید.

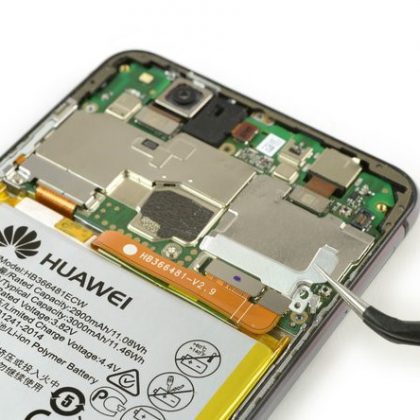

مرحله 5 -جداسازی اتصال باتری

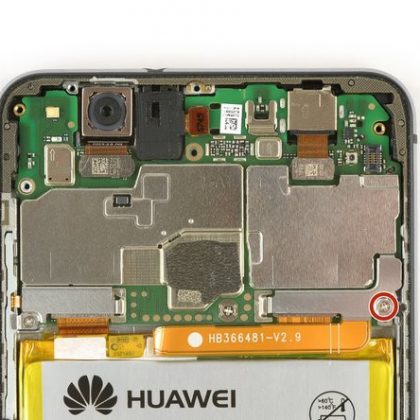

  • صفحه کانکتور باتری در جای خود با پیچ سفت شده است، با استفاده از پیچ گوشی چهارسو، پیچ آن را باز کنید. جای پیچ در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.
  • با استفاده از پنس، صفحه کانکتور باتری را بردارید.

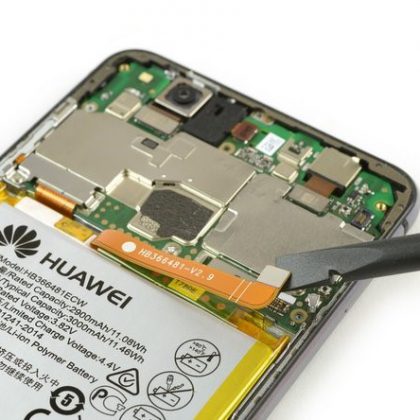

  • طرف تخت اسپاتول را زیر کابل منعطف باتری قرار دهید، هل دهید و از سوکتش خارج کنید.

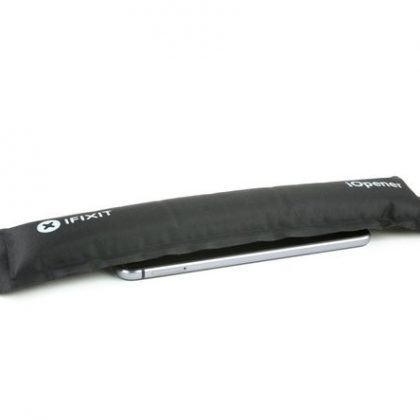

مرحله 6- باتری را حرارت دهید و چسب زیر آن را شل کنید.

  • با استفاده از آی اُپنر از پیش گرم شده، گوشی را حرارت دهید و چسب زیر باتری را شل کنید.
  • نوک اسپاتول را بین باتری هوآوی P10 Lite و قاب میانی قرار دهید، خیلی آهسته اهرم کنید و یک شکاف کوچک ایجاد کنید.
  • مراقبت باشید که نوک اسپاتول به باتری برخورد نکند و یا سطح باتری را زخم نکند.
  • نوک کاردک و یا اسپاتول را در شکاف ایجاد شده قرار دهید و چسب زیر باتری را برش دهید.
  • کابل های منعطف از زیر باتری عبور کرده اند. مراقب باشید که با این ابزارهای برش چسب، به آنها آسیب نزنید.

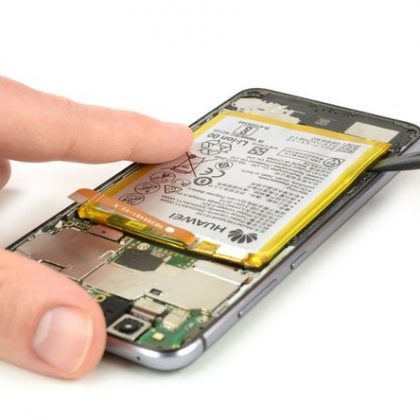

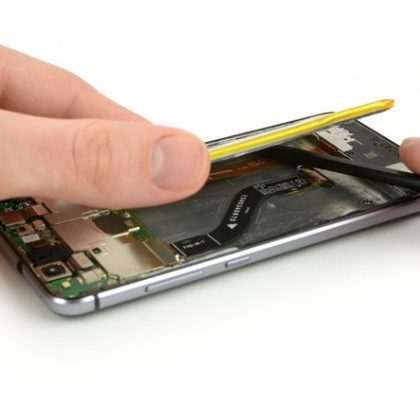

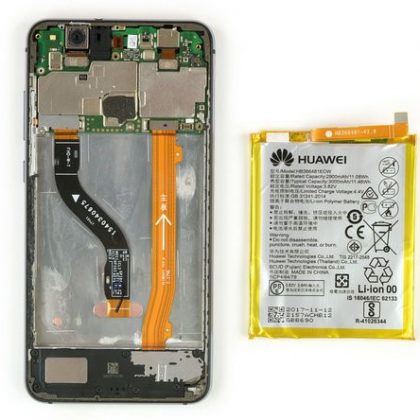

مرحله 7- باتری را اهرم کنید و بردارید.

  • از اسپاتول استفاده کنید و بقیه چسب ها را برش دهید و با آن باتری را اهرم کنید و از گوشی بیرون بیاورید.
  • لبه باتری را با دست گرفته، بردارید.
  • هنگام نصب مجدد گوشی و بستن قطعات ابتدا چسب قدیمی را از روی گوشی بردارید و سپس چسب دو طرفه و یا از پیش برش داده شده مخصوص و جدید را اضافه کنید.
  • هرگز باتری که تغییر شکل پیدا کرده و یا در حین برداشتن آسیب دیده است را مجدداً استفاده نکنید.

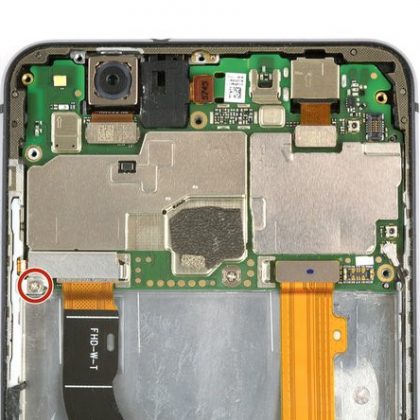

مرحله 8- صفحه نمایش

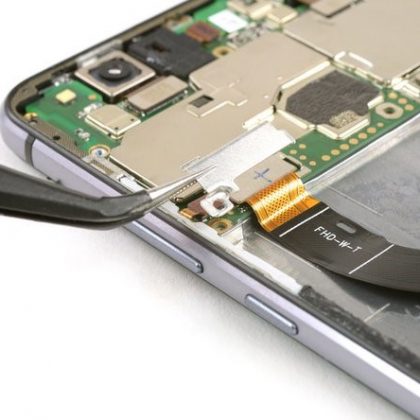

  • با استفاده از پیچ گوشی چهارسو، پیچ نگهدارنده براکت اتصال صفحه نمایش را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.
  • با استفاده از پنس، براکت اتصال صفحه نمایش را بردارید.

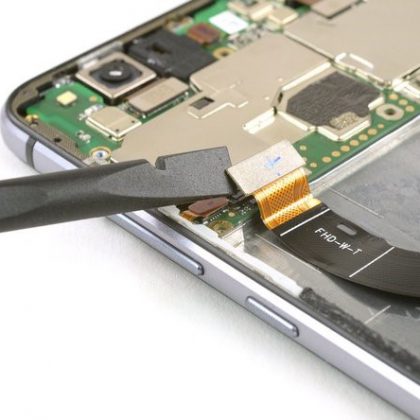

  • از نوک تخت اسپاتول استفاه کنید و کابل منعطف صفحه نمایش را از سوکتش جدا کنید

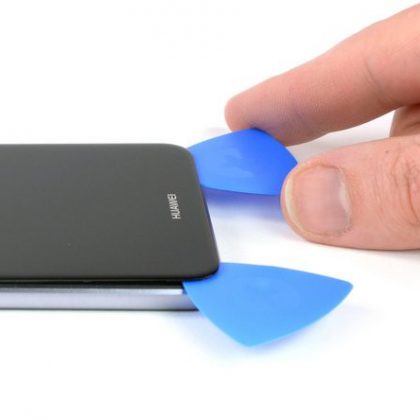

مرحله 9 –صفحه نمایش را حرارت دهید.

  • آی اُپنر را آماده کنید و به مدت 2 دقیقه آن را زیر صفحه نمایش قرار دهید تا چسب های زیر آن شل شوند.

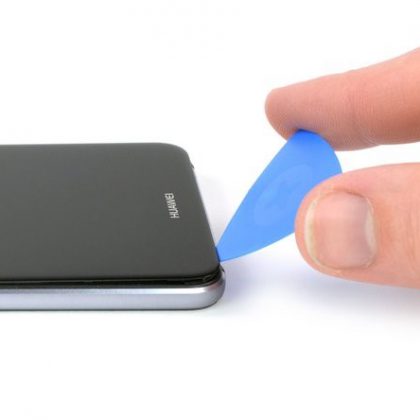

  • نوک کاردک را بین شکاف صفحه نمایش و قاب میانی قرار دهید.
  • کاردک دوم را در کنار همان کاردک قرار دهید.

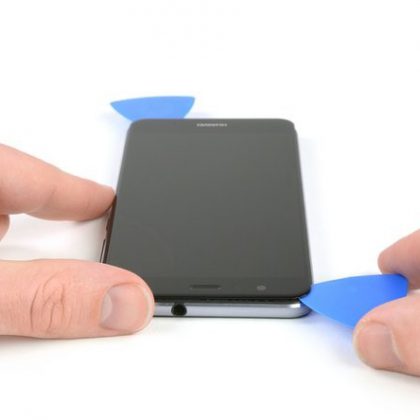

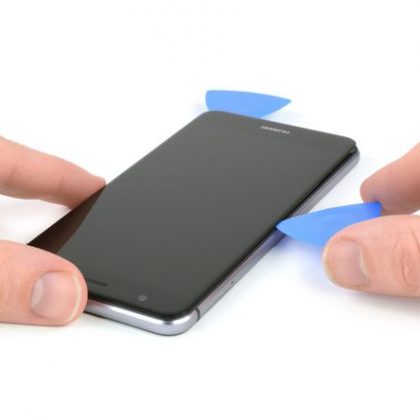

مرحله 10 – چسب دور تا دور گوشی را جدا کنید.

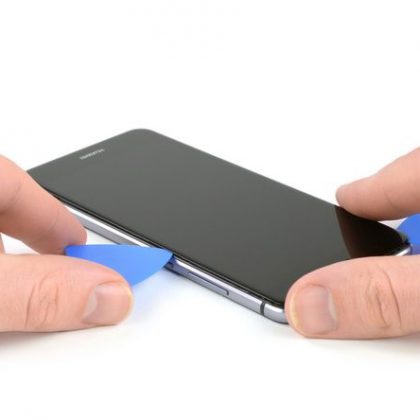

کاردک دوم را دور تا دور گوشی بکشید و چسب های زیر گلس را جدا کنید.

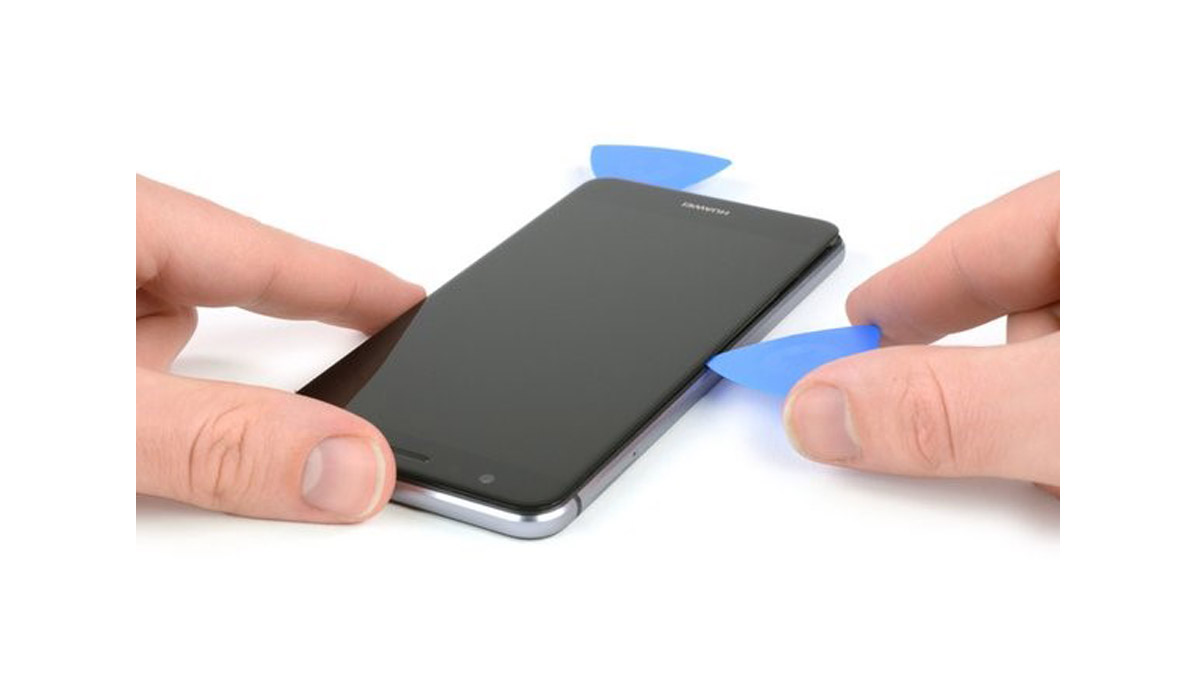

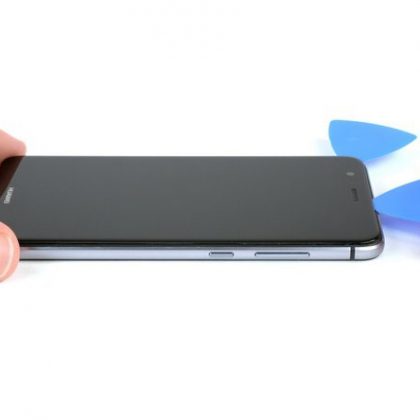

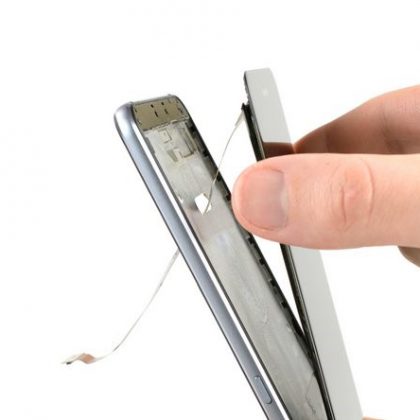

مرحله 11- آموزش تعویض ال سی دی هواوی P10 Lite

  • بعد از اینکه کاردک را دور تا دور گوشی کشیدید و چسب ها را برش دادید، کمی به سمت بالا بچرخانید تا صفحه نمایش از قاب میانی جدا شود.

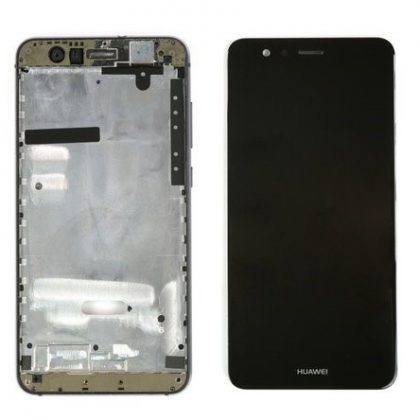

  • لبه بالایی گوشی را گرفته و ال سی دی را از قاب میانی جدا کنید، در حالکیه هنوز هم با کاردک در حال برش چسب های بین گلس و قاب میانی هستید.

هنگام نصب گوشی، چسب قدیمی و بقایای آن را بردارید و از چسب دو طرفه و یا نوار چسب های مخصوص جدید استفاده کنید.در صورت امکان، قبل از اینکه گوشی خود را به طور کامل نصب کنید و چسب های زیر پنل را بزنید و آنها را بچسبانید و گوشی را آب بندی کنید، دستگاه خود را روشن کنید، ببینید همه چیز درست و تحت کنترل است.با استفاده از چسب های از پیش برش داده شده و یا نوار چسب دو طرفه، باتری جدید را در جای خود محکم کنید. برای اطمینان از قرارگیری درست باتری در محل خود، چسب جدید را جای چسب های قدیمی بیندازید (حواستان باشد که چسب ها را به باتری نچسبانید). اکنون باتری جدید را با انگشت کمی فشار داده تا به خوبی بچسبد.

برای نصب مجدد دستگاه، دستورالعمل را بالا را به صورت برعکس و به ترتیب از آخر به اول انجام دهید. پس از اینکه جای چسب های قدیمی را با الکل ایزوپروپیل و پارچه تمیز، کاملاً تمیزکاری کردید، چسب های جدید را بکار ببرید.مطابق با استاندارد R2 مربوط به دفع زباله های الکترونیکی عمل کنید و دور ریزهای تعمیر را به زباله دان الکترونیکی روانه کنید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی هواوی p10 lite گرفته شده است.
