آموزش تعویض دوربین جلو هواوی P10 Plus

آموزش تعویض دوربین جلو هواوی P10 Plus

آموزش تعویض دوربین جلو هواوی P10 Plus در این مقاله به صورت تصویری و کامل بررسی می شود.

اگر در حین کار با مشکل و یا مسئله ای روبرو شدید و یا سوالی ذهن شما را درگیر کرد، با کارشناسان تعمیر ما در کوک موبایل با شماره 67319-021 تماس گرفته تا راهنمایی و مشاوره های لازم را به صورت رایگان به شما ارائه نمایند. همچنین می توانید سفارش تعمیرات موبایل خود را به ما بسپارید.

مدت زمان انجام کار: 30 دقیقه

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. ابزار شکافنده قاب
  2. آی اُپنر
  3. اجکتور و یا وسیله بیرون آوردن سینی سیم کارت
  4. قاب کش (iSlack)
  5. پنس
  6. اسپاتول
  7. پیچ گوشتی مخصوص باز کردن پیچ های فیلیپسی #000

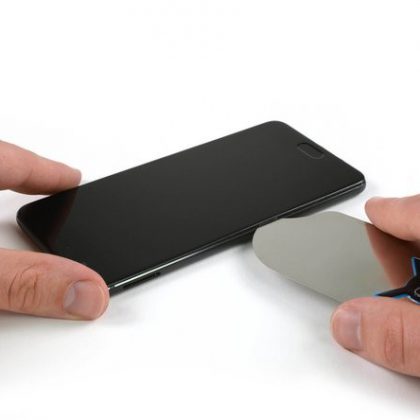

مرحله 1- صفحه نمایش: آموزش تعویض دوربین جلو هواوی P10 Plus

  • آی اُپنر را گرم کنید و به مدت 2 دقیقه آن را روی قسمت های بالا و پایین صفحه نمایش قرار دهید و چسب های زیر آن را شل کنید
  • با استفاده از کاردک منعطف، دور تا دور گوشی موبایل هوآوی بکشید و چسب های زیر گلس را جدا کنید.

برای اینکه به صفحه نمایش و قطعات داخلی آن آسیب وارد نکنید، نوک کاردک را خیلی به داخل فرو نکنید

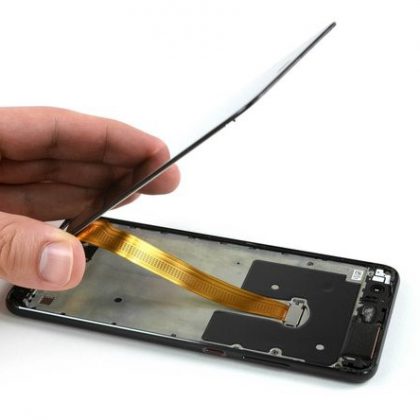

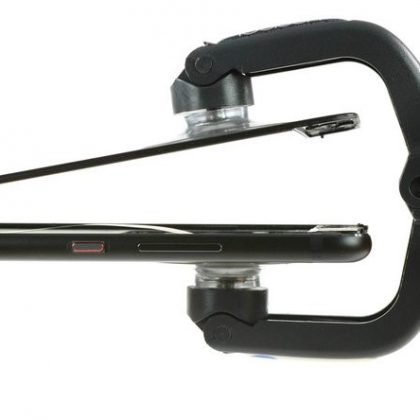

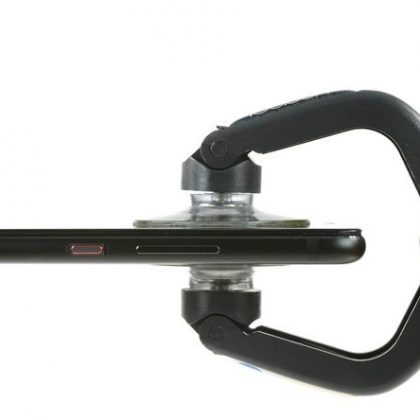

مرحله 2- صفحه نمایش را باز کنید

دقت کنید که کابل نازک صفحه نمایش بین صفحه نمایش و گوشی قرار گرفته و این دو را با هم متصل کرده است، هنگام باز کردن دستگاه مراقب باشید که این کابل پاره نشود.

  • کاپ مکش یا قاب کش (iSlack) را در بخش بالاتر گوشی قرار دهید و دستگیره آن را کمی فشار دهید تا قاب میانی صفحه نمایش بلند شود.
  • صفحه نمایش را به طور کامل جدا نکنید، کابل رابط بین قاب و ال سی دی P10 Plus زیر براکت قرار گرفته است و این براکت با پیچ محکم شده است. لبه گوشی را به صورت کتابی باز کنید و بدون اینکه به کابل فشار آورده و یا اینکه کابل را پاره کنید، آن را به یک جسم محکم تکیه دهید و یا اینکه با دست نگه دارید و مرحله بعد را ادامه دهید.

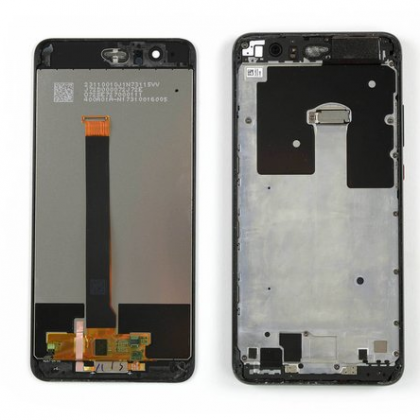

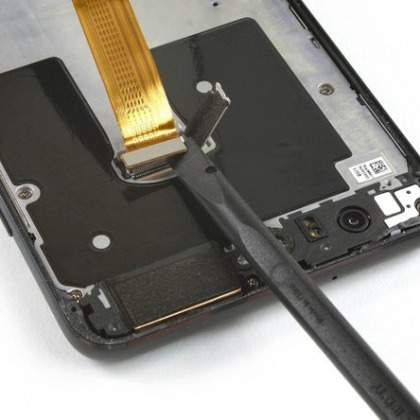

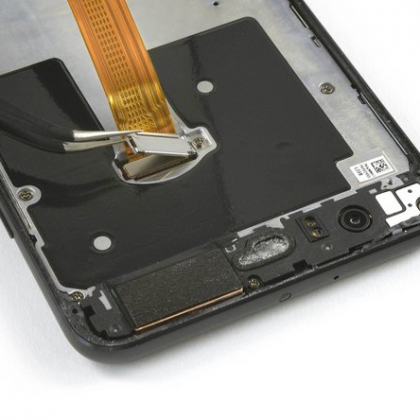

مرحله 3- کابل منعطف صفحه نمایش را جدا کنید

  • با استفاده از پنس لبه محافظ فلزی که کابل منعطف صفحه نمایش را پوشانده است را گرفته و از جای خود آزاد کنید.
  • از اسپاتول استفاده کنید و کابل منعطف صفحه نمایش را جدا کنید.
  • صفحه نمایش را بردارید.

هنگام نصب گوشی موبایل، چسب قدیمی و بقایای آن را بردارید و از چسب دو طرفه و یا نوار چسب های مخصوص جدید استفاده کنید.

مرحله 4 – قاب میانی

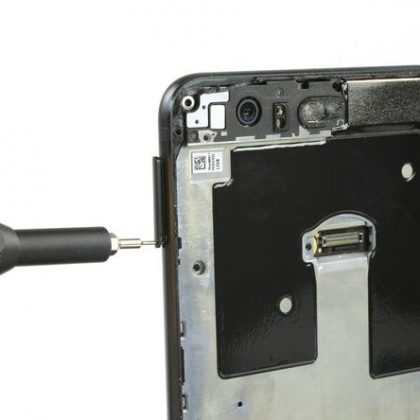

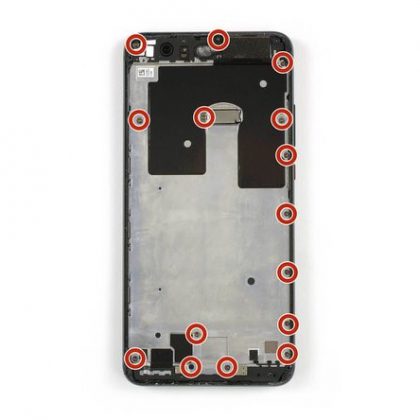

  • قاب میانی بوسیله 15 پیچ فیلیپسی #000 در جای خود قرار گرفته است. با استفاده از پیچ گوشتی فیلیپسی هر 15 پیچ را باز کنید. جای این پیچ ها در تصویر اول با دایره های قرمز رنگ مشخص شده است.

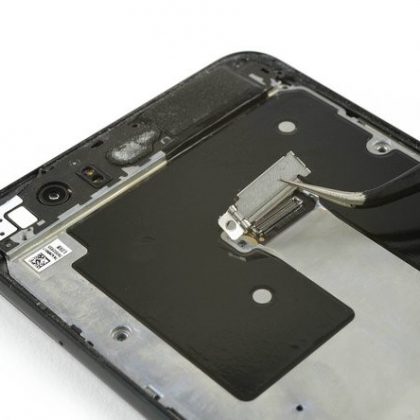

  • با استفاده از پنس، لبه محافظ فلزی که کانکتور منعطف صفحه نمایش را نگه داشته است را را گرفته آن را زا جای خود بردارید.

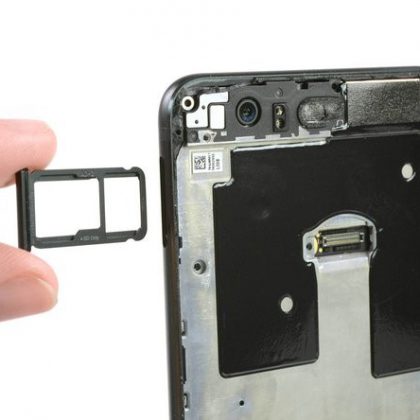

مرحله 5- خشاب سیم کارت را بیرون بکشید.

نوک سوزن اجکتور سینی سیم کارت را در سوراخ مربوطه فرو کرده، خشاب سیم کارت را باز کنید.

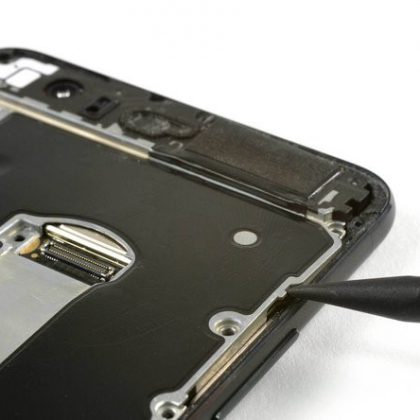

نوک تیز اسپاتول را زیر قاب میانی قرا ردهید و به آرامی به سمت بالا اهرم کنید تا جایی که بتوانید قاب میانی را با دست براحتی بگیرید.

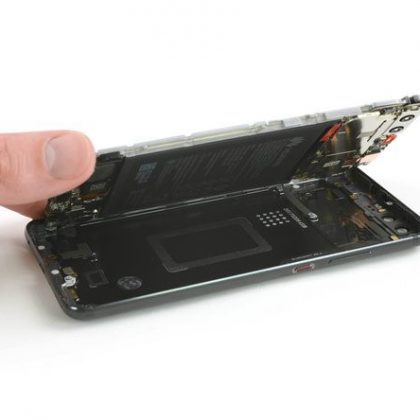

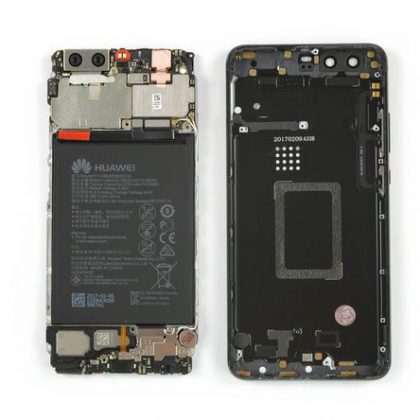

مرحله 6 – قاب میانی را بردارید.

  • قاب میانی را بردارید.

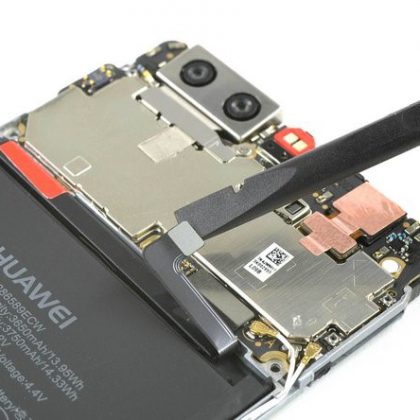

  • با کمک اسپاتول، کابل منعطف باتری را قطع کنید.

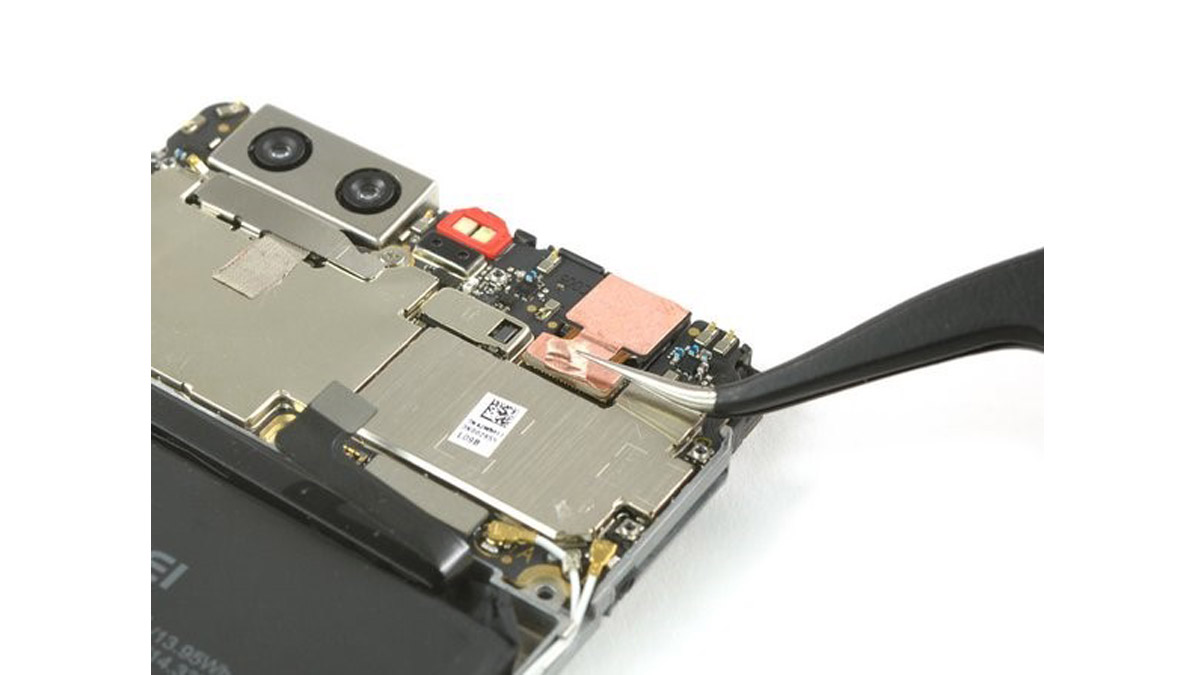

مرحله 7 - دوربین جلو را بردارید

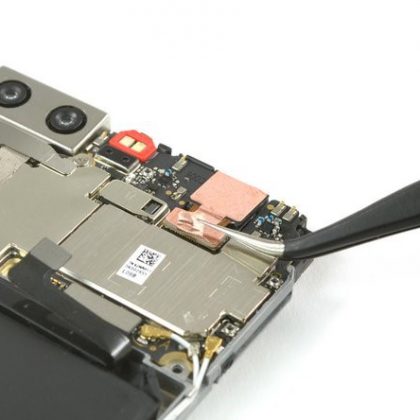

  • با نوک پنس، نوار چسب که دوربین جلو را به مادربورد متصل می کند را جدا کنید.

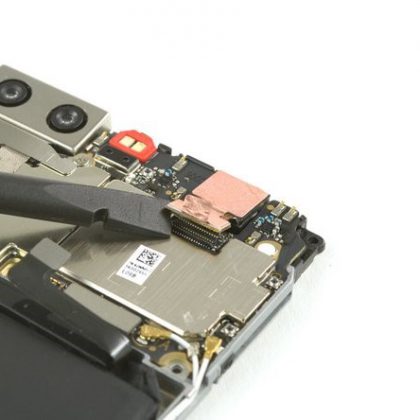

  • با نوک اسپاتول کابل منعطف دوربین جلو را کنار بزنید و از سوکتش جدا کنید.

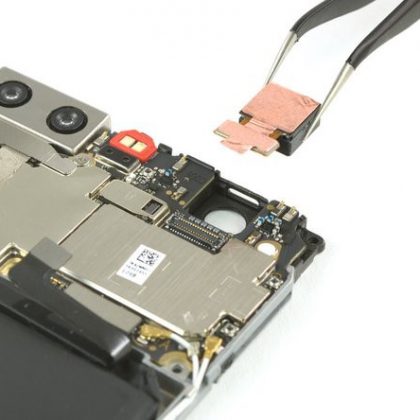

  • دوربین جلو را با پنس گرفته و بردارید.

برای نصب مجدد دستگاه، دستورالعمل بالا را به صورت برعکس و به ترتیب از آخر به اول انجام دهید. پس از اینکه جای چسب های قدیمی را با الکل ایزوپروپیل و پارچه تمیز، کاملاً تمیزکاری کردید، چسب های جدید را بکار ببرید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی هواوی P10 Plus گرفته شده است.
