آموزش تعویض بورد شارژ هواوی P10 Plus

• آی اُپنر را گرم کنید و آن را روی قسمت های بالا و پایین صفحه نمایش قرار دهید. به مدت 2 دقیقه حرارت دهید و چسب های زیر آن را شل کنید

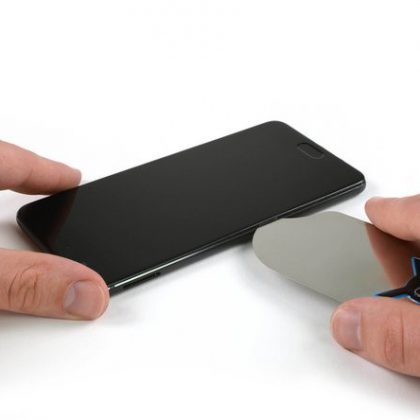

• با کاردک منعطف، دور تا دور گوشی بکشید و چسب های زیر گلس را جدا کنید.مراقب باشید، نوک کاردک را خیلی به داخل فرو نکنید، تا به صفحه نمایش و قطعات داخلی آن آسیب وارد نشود.

بین صفحه نمایش و گوشی موبایل یک کابل نازک صفحه نمایش قرار دارد، مراقب باشید هنگام باز کردن گوشی، کابل را پاره نکنید.

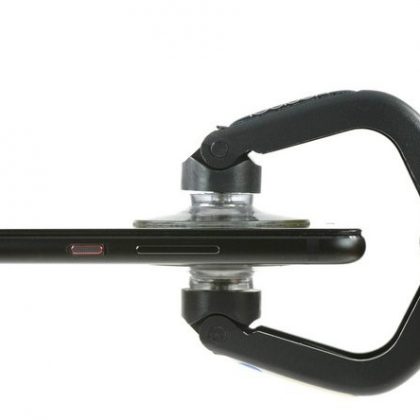

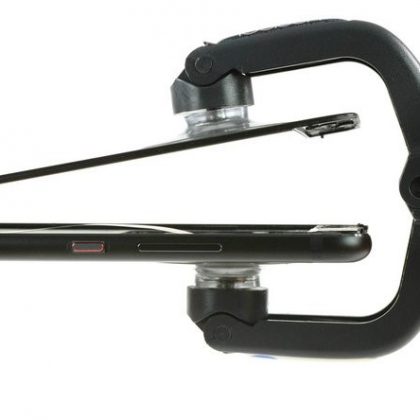

• کاپ مکش یا قاب کش (iSlack) را روی بخش بالاتر گوشی قرار دهید و صفحه نمایش را از قاب میانی جدا کنید.

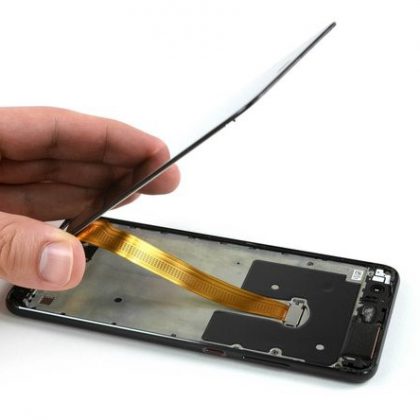

• صفحه نمایش را به طور کامل برندارید. یک کابل منطعف، زیر براکت پیچ شده به گوشی گیر کرده است. می توانید صفحه نمایش را به صورت کتابی باز کنید و بدون اینکه به این کابل فشاری وارد شود، آن را به جای محکمی تکیه دهید و یا اینکه نگه دارید تا به مرحله بعد بروید.

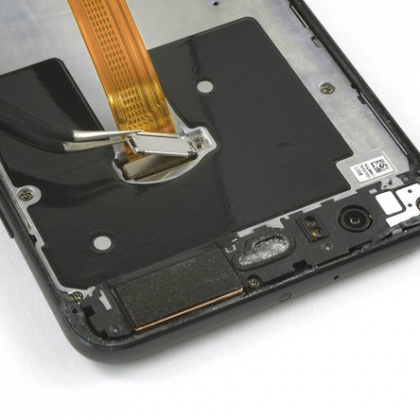

• با کمک پنس، محافظ فلزی که کابل منعطف صفحه نمایش را پوشانده است را بلند کنید.

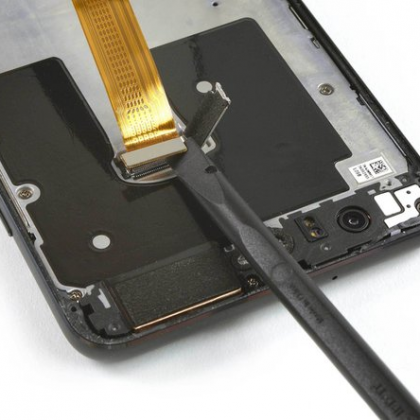

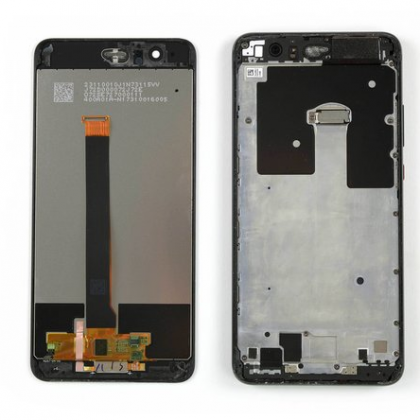

• برای جدا کردن کابل منعطف صفحه نمایش از اسپاتول استفاده کنید.
• ال سی دی P10 Plus را بردارید.
• هنگام نصب گوشی، چسب قدیمی و بقایای آن را بردارید و از چسب دو طرفه و یا نوار چسب های مخصوص جدید استفاده کنید.

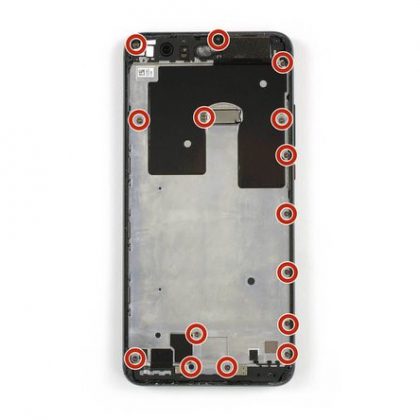

• قاب میانی بوسیله 15 پیچ چهارسو #000 در جای خود قرار گرفته است. با استفاده از پیچ گوشتی مخصوص باز کردن پیچ های چهارسو هر 15 پیچ را باز کنید. جای این پیچ ها در تصویر با رنگ قرمز مشخص شده است.

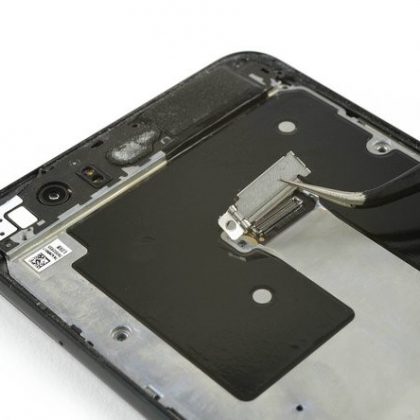

• با استفاده از پنس، محافظ فلزی که کانکتور منعطف صفحه نمایش را نگه داشته است را بردارید.

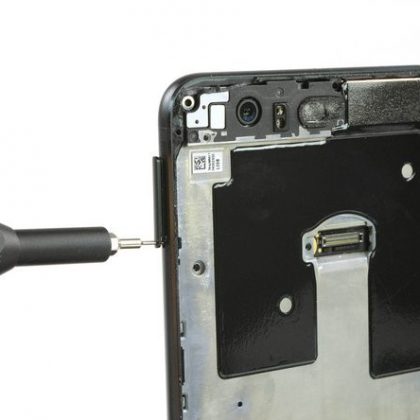

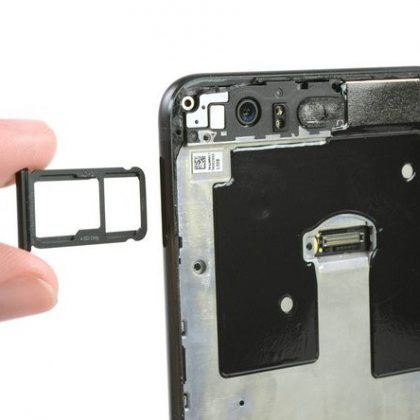

• نوک سوزن اجکتور سینی سیم کارت را در سوراخ مربوطه کرده، خشاب سیم کارت را باز کنید.

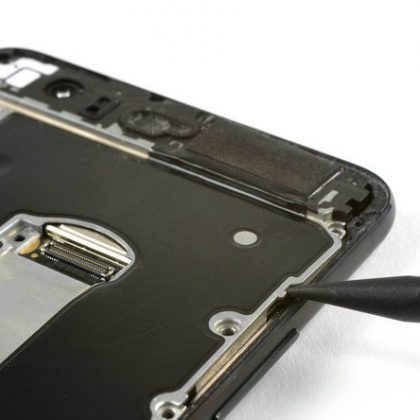

• نوک تیز اسپاتول را زیر قاب میانی قرار دهید و به آرامی به سمت بالا اهرم کنید تا زمانی که بتوانید قاب میانی را با دست براحتی بگیرید.

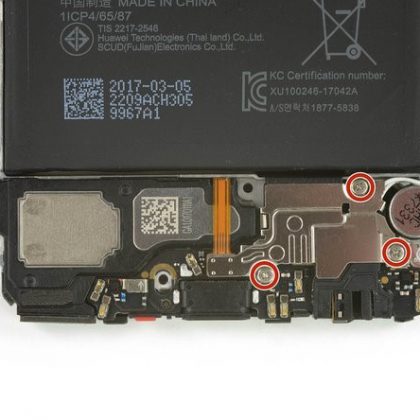

• محافظ فلزی که بورد شارژ را پوشانده است بوسیله سه پیچ چهارسو #000 در جای خود محکم شده است. با استفاده از پیچ گوشتی مخصوص هر سه پیچ را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ نشان داده شده است.

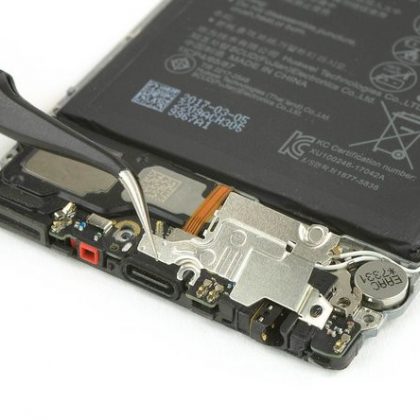

• با پنس گوشه این محافظ فلزی را گرفته و بردارید.

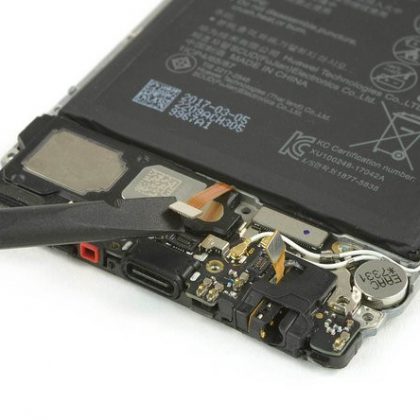

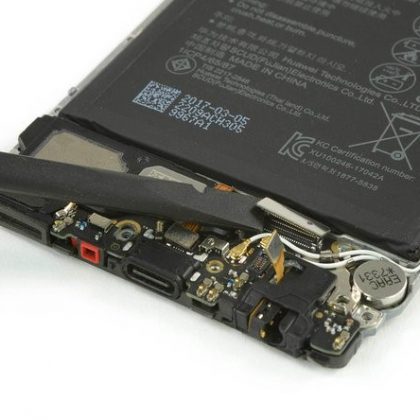

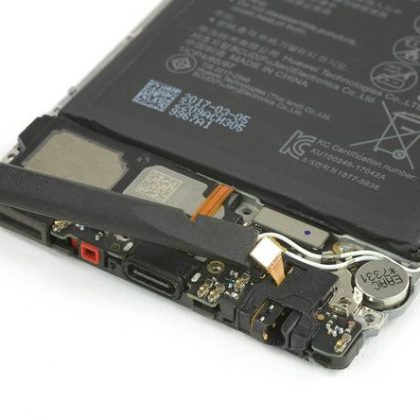

با استفاده از اسپاتول کابل منعطف جک هدفون، کابل منعطف بلندگو و کابل منعطف اصلی را جدا کنید.

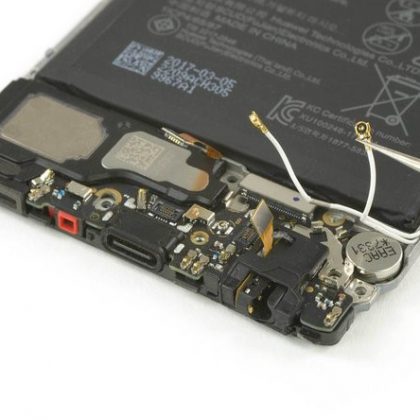

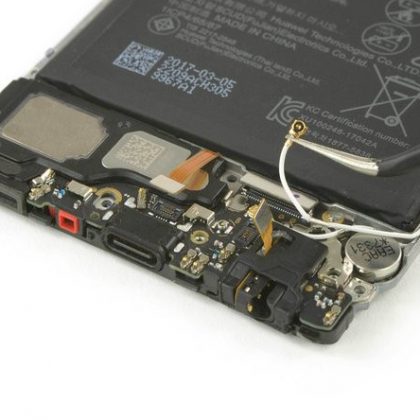

• با کمک پنس، هر دو کابل آنتن را گرفته از سوکتش خارج کنید.

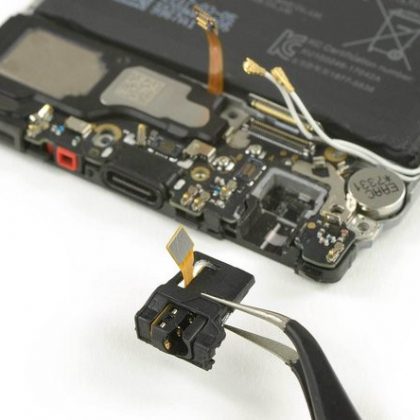

• با دقت و به آرامی جک هدفون را باز کنید.جک هدفون ممکن است کمی چسبیده باشد. در صورتی که در بیرون آوردن آن مشکل دارید ابتدا از آی اُپنر استفاده کنید چسب ها را شل کنید و جک هدفون را بردارید.

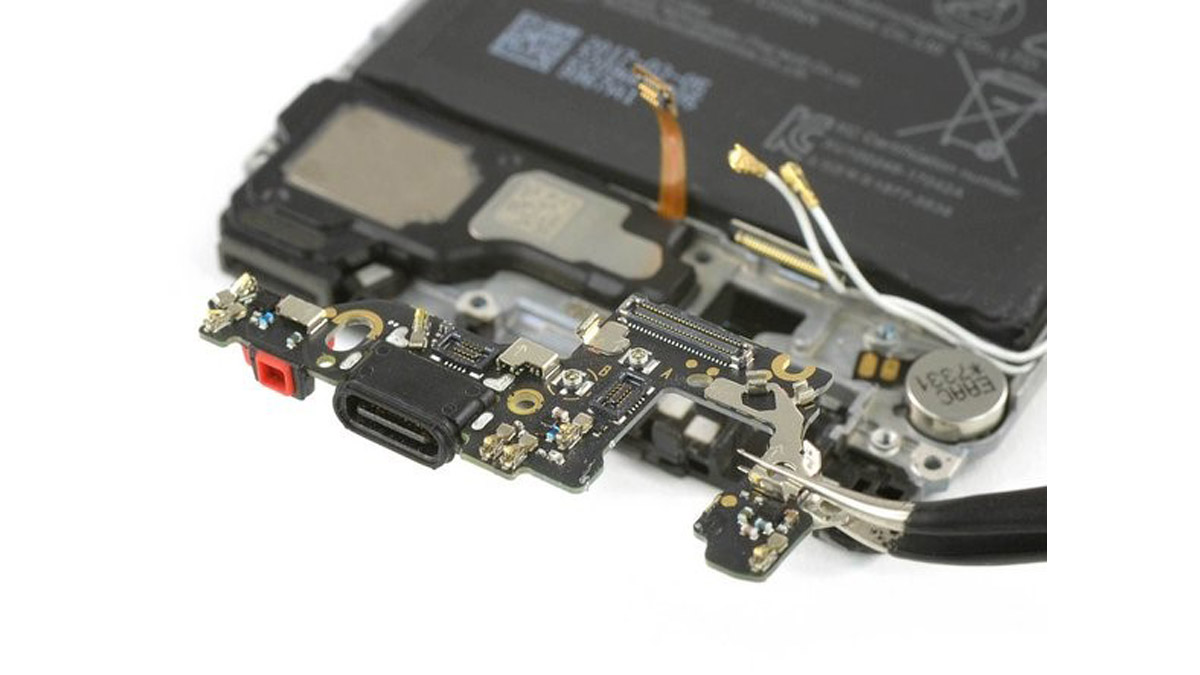

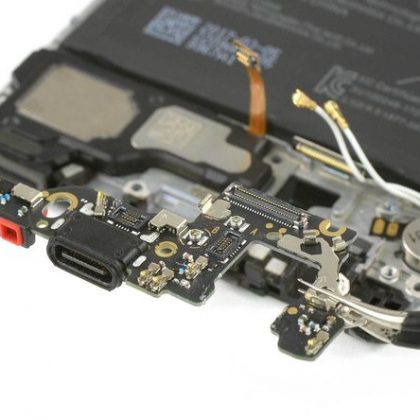

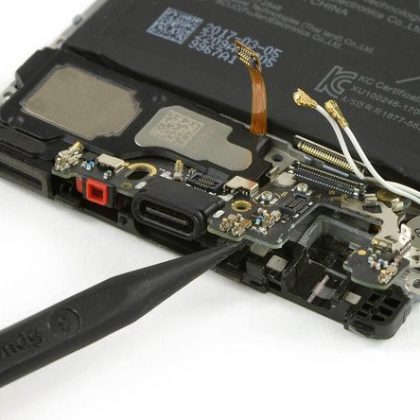

• با نوک اسپاتول بورد شارژ را اهرم کنید و از سوکتش خارج کنید.
• با نوک پنس، فلت بورد شارژ را بردارید.

در صورت امکان، قبل از اینکه گوشی موبایل هوآوی خود را به طور کامل نصب کنید و چسب های زیر پنل را بزنید و آنها را بچسبانید و گوشی را آب بندی کنید، دستگاه خود را روشن کنید، ببینید همه چیز درست و تحت کنترل است.

برای نصب مجدد دستگاه، دستورالعمل را بالا را به صورت برعکس و به ترتیب از آخر به اول انجام دهید. پس از اینکه جای چسب های قدیمی را با الکل ایزوپروپیل و پارچه تمیز، کاملاً تمیزکاری کردید، چسب های جدید را بکار ببرید.

مطابق با استاندارد R2 مربوط به دفع زباله های الکترونیکی عمل کنید و دور ریزهای تعمیر را به زباله دان الکترونیکی روانه کنید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی هواوی p10 plus  گرفته شده است.
