آموزش تعویض دوربین جلو سامسونگ S6 Edge

آموزش تعویض دوربین جلو سامسونگ S6 Edge

از این دستورالعمل راهنما برای آموزش تعویض دوربین جلو سامسونگ S6 Edge خود استفاده کنید .

همچنین در این دستورالعمل نحوه برداشتن قاب پشت دستگاه شرح داده می شود که برای اتصال و نصب مجدد قاب پشت به چسب تعویض نیاز دارید.

در صورتی که در هنگام کار با مشکلی برخورد کردید یا سوالی ذهن شما را درگیر نموده، با کارشناسان تعمیر ما در کوک موبایل با شماره 67319-021 تماس گرفته تا راهنمایی و مشاوره های لازم را به صورت رایگان به شما ارائه نمایند. همچنین می توانید سفارش تعمیرات موبایل خود را به ما بسپارید.

مدت زمان انجام کار: 1 ساعت

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. کاپ مکش
  2. پنس
  3. اجکتور خشاب سیم کارت
  4. اسپاتول
  5. آی اُپنر
  6. پیچ گوشتی چهارسو #00
  7. کاردک پلاستیکی یا قطعه مثلث شکل (6 کاردک)

قطعات و مواد مصرفی مورد نیاز:

  1. دوربین جلو سامسونگ گلکسی S6 Edge
  2. چسب قاب پشت سامسونگ گلکسی S6 Edge

مرحله 1- خشاب سیم کارت را بردارید: آموزش تعویض دوربین جلو سامسونگ S6 Edge

  • نوک سوزن و یا اجکتور خشاب سیم کارت را در سوراخ در کنار شیار سیم کارت فرو کنید. در این گوشی خشاب سیم کارت در لبه بالایی گوشی قرار دارد.
  • جای میکروفن نیز در لبه بالایی گوشی می باشد. مراقب باشید نوک سوزن را به اشتباه به سوارخ میکروفن فرو نکنید.
  • سوزن را کمی فشار دهید تا قفل خشاب سیم کارت آزاد شود.
  • خشاب سیم کارت را با انگشت دست گرفته از روی گوشی بردارید.

مرحله 2- آی اُپنر را داخل مایکرویو قرار دهید.

  • توصیه می کنیم قبل از شروع کار، ابتدا داخل مایکرویو را به خوبی تمیز کنید و هر گونه آشغال و یا جسم خارجی را که ممکن است به آی اُپنر بچسبد را از داخل آن بردارید.
  • آی اُپنر را در وسط مایکرویو قرار دهید.
  • در مایکرویوهای مجهز به صفحه گردان، اطمینان حاصل نمایید که صفحه براحتی و بدون گیر کردن به چیزی به خوبی می چرخد. چرا که گیر کردن صفحه ممکن است باعث بیش از حد داغ شدن و یا سوختن آی اُپنر گردد.

مرحله 3- آی اُپنر را گرم کنید.

  • آی اُپنر را به مدت 30 ثانیه گرم کنید.
  • در حین عملیات تعمیر، آی اُپنر سرد می شود، هر وقت لازم شد که از آی اُپنر دوباره استفاده کنید، آن را مجدداً به مدت 30 ثانیه در مایکرویو قرار دهید.
  • مراقب باشید که آی اُپنر بیش از حد گرم نشود چرا که احتمال ترکیدن آن بر اثر حرارت زیاد وجود دارد.
  • در صورتی که آی اُپنر پس از حرارت دیدن باد کرده است اصلاً به آن دست نزنید.
  • اگر در اوسط تعمیر، آی اُپنر هنوز گرم است، از آن استفاده کنید تا زمانی که سرد شود، سپس مجدداً آن را در مایکرویو گرم کنید. آی اُپنر که به درستی گرم شده باشد حدود 10 دقیقه گرمای خود را حفظ می کند.

مرحله 4- آی اُپنر را از داخل مایکرویو بیرون بیاورید.

  • آی اُپنر را از داخل مایکرویو بیرون بیاورید، دو طرف آن (زبانه ها) را بگیرید تا دستتان به قسمت وسط آن تماس پیدا نکند.
  • آی اُپنر حرارت بسیار زیادی دارد و هنگام جابجا کردن و استفاده از آن مراقب باشید. در صورت نیاز از دستگیره استفاده کنید.

مرحله 5- قاب پشت گوشی را حرارت دهید.

  • قبل از شروع، شارژ باتری گوشی سامسونگ را به زیر 25% کاهش دهید و گوشی را خاموش کنید.
  • باز کردن گوشی، آب بندی آن را به خطر می اندازد. قبل از اینکه شروع کنید اطمینان حاصل نمایید که چسب مونتاژ قاب پشت به اندازه کافی در اختیار دارد.
  • جنس قاب پشت این گوشی از گلس ساخته شده است. در صورتی که دچار ترک خوردگی و شکستگی شده است، یک لایه نوار چسب پهن روی آن بیندازید تا قاب را تا انتهای عملیات تعمیر نگه دارد.
  • آی اُپنر را روی لبه های کناری قاب پشت قرار دهید و به مدت 2 دقیقه منتظر بمانید تا چسب اطراف لبه ها به خوبی شل شود.
  • برای اینکه گوشی به اندازه کافی گرم شود و چسب نگهدارنده قاب پشت شل شود، ممکن است لازم باشد عملیات حرارت دهی با آی اُپنر را چندین بار تکرار کنید. البته مراقب باشید که گوشی بیش از حد داغ نشود.
  • برای حرارت دادن سایر قسمت های قاب پشت، آی اُپنر را جابجا کنید و هر قسمت را به مدت 2 دقیقه حرارت دهید.
  • برای حرارت دادن به قاب گوشی و شل کردن چسب زیر آن همچنین می توان از سشوار مو، سشوار صنعتی و یا صفحه داغ استفاده کرد. مراقب باشید گوشی بیش از حد حرارت نبیند چرا که صفحه اولد و باتری داخل این گوشی، مستعد آسیب های ناشی از حرارت هستند.

مرحله 6- کاپ مکش را به قاب پشت وصل کنید.

  • به محض اینکه قاب پشت به اندازه کافی داغ شد، کاپ مکش را در نزدیکی لبه تحتانی قاب (به سمت سوکت شارژ) نصب کنید.
  • دستگیره کاپ را با فشار یکنواخت و ثابت به سمت بالا بکشید تا زیر قاب، شکاف کوچکی ایجاد شود، اکنون نوک کاردک را داخل شکاف فرو کنید.
  • در صورت دلخواه، وقتی که کاردک را داخل درز قرار دادید، می توانید چندین قطره الکل ایزوپروپیل درون شکاف ایجاد شده بچکانید تا چسب ها شل شوند و برای جدا کردن در مراحل بعدی آماده شوند.

مرحله 7- چسب نگهدارنده قاب پشت در لبه پایین گوشی را جدا کنید.

  • کاردک را در امتداد لبه پایین گوشی سامسونگ بکشید تا چسب نگهدارنده قاب پشت جدا شود.
  • پس از برش چسب لبه پایین، کاردک را در همانجا رها کنید تا مانع از چسبیدن دوباره قاب به فریم گوشی شود. کاردک دوم را برداشته و برای جدا کردن چسب بقیه لبه ها از آن استفاده کنید.
  • در صورتی که چسب در لبه پایین سرد و محکم شده است عمل کشیدن کاردک به سختی انجام می شود، حرارتی دهی با آی اُپنر را تکرار کنید.

مرحله 8- چسب نگهدارنده قاب پشت در سه طرف دیگر گوشی را جدا کنید

  • عملیات حرارت دهی را تکرار کنید و چسب سه طرف دیگر گوشی را جدا کنید.
  • یک کاردک زیر هر لبه رها کنید تا مانع از به هم چسبیدن دوباره شوند.

مرحله 9- قاب پشت را بردارید.

پس از برش چسب ها در تمام لبه ها، قاب پشت را با دست گرفته و به صورت کتابی بلند کنید و در مکان امن قرار دهید.

مرحله 10- چسب های باقیمانده روی قاب پشت را تمیز کنید.

  • با استفاده از کاردک، بقایای چسب روی قاب پشت و قاب میانی گوشی را جدا کنید و سطح آن را تمیز نمایید.

برای نصب مجدد قاب پشت:

  • ابتدا با استفاده از نوک پنس، هر گونه بقایا و خرده چسب ها را از هر دو طرف قاب پشت و قاب میانی گوشی تمیز کنید.
  • سپس سطوح چسب کاری شده را با پارچه نخی آغشته به الکل ایزوپروپیل غلیظ (حداقل 90 درصد) تمیز کاری کنید. پارچه الکلی را تنها به یک طرف بکشید (پارچه را عقب و جلو نکشید). این کار باعث آماده سازی سطح چسب می شود.
  • قبل از بکار بردن چسب جدید و آب بندی گوشی، ابتدا گوشی را روشن کنید و سلامت تعمیر را امتحان کنید.
  • چسب های تعویض قاب پشت گلکسی S6 Edge همراه با ورقه های چسب از پیش برش داده شده هستند تا با خطوط قاب پشت به خوبی منطبق شوند. این ورقه چسب نامتقارن است، بنابراین قبل از استفاده از این ورقه های چسبی، اطمینان حاصل کنید که سوارخ های جای پیچ روی ورقه چسبی با سوارخ های پیچ روی فریم تراز هستند.

مرحله 11- پیچ های قاب میانی گوشی را باز کنید.

با استفاده از پیچ گوشتی چهارسو، هر 13 پیچ 3.3 میلی متری نگهدارنده قاب میانی را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ مشخص شده اند.

مرحله 12- قاب میانی را از روی گوشی بردارید.

با انگشت دست مطابق با تصویر، پشت باتری را فشار دهید و همزمان لبه های قاب میانی را با دست گرفته به صورت کتابی بلند کنید تا از گوشی جدا شود.

مرحله 13- دوربین جلو را از روی گوشی بردارید.

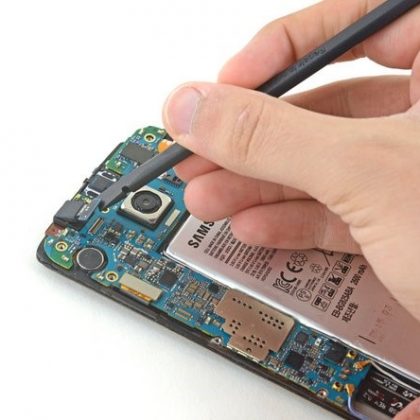

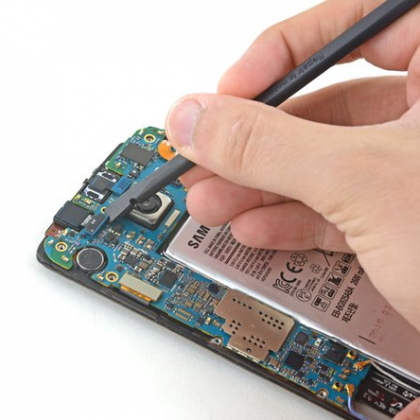

اسپاتول سر تخت را زیر کانکتور دوربین جلو قرار دهید و به آرامی به سمت بالا اهرم کنید و از روی سوکتش جدا کنید.

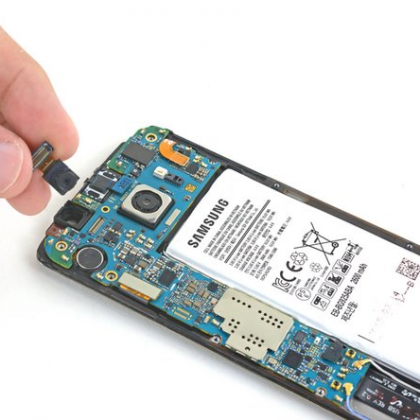

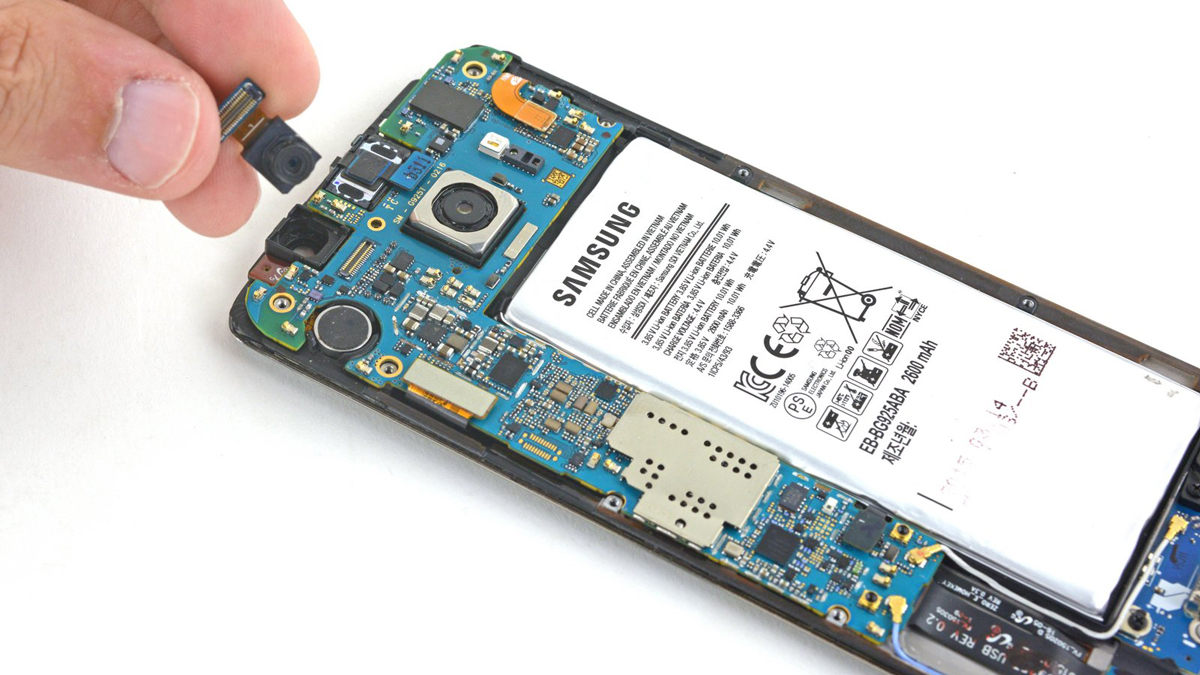

لبه دوربین را با دست گرفته از جایگاه خود از روی دوربین بردارید.

برای نصب قطعات گوشی سامسونگ تمام مراحل بالا را به ترتیب از آخر به اول انجام دهید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی سامسونگ S6 edge گرفته شده است.
