نحوه ی تعویض شیشه ی شکسته صفحه نمایش iPhone XS / XS Max

در این مقاله می خواهیم راجع به تعویض شیشه ی شکسته iPhone XS / XS Max صحبت کنیم. زمانی که صفحه نمایش دچار آسیب می شود، ممکن است نمایشگر به صورت کامل بسوزد و یا فقط تاچ یا فقط نمایشگر آن آسیب ببیند و در بهترین حالت فقط شیشه آن دچار شکستگی شود و تاچ و نمایشگر سالم باشند. در این صورت شما می توانید تقریبا با نصف هزینه ی تعویض نمایشگر، آیفون خود را شبیه به روز اول آن ببینید. برای مقایسه کیفیت و قیمت انواع صفحه نمایش ها می توانید مقاله مقایسه بین انواع صفحه نمایش iPhone XS موجود در بازار را مطالعه کنید.

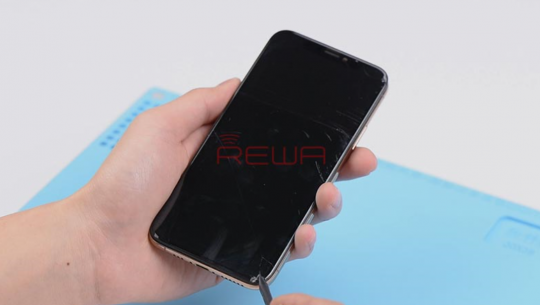

در حال حاضر با یک iPhone XS / XS Max مواجه هستیم که شیشه ی نمایشگر آن شکسته است.


تعویض شیشه ی شکسته iPhone XS

تعویض شیشه ی شکسته iPhone XS



ابتدا عملکرد صفحه نمایش را تست می کنیم. این تست شامل تست کیفیت نمایش، لمس (Touch) و لمس سه بعدی است و مطابق انتظار، همه ی این موارد به درستی کار کردند و فقط لازم است شیشه ی شکسته صفحه نمایش را تعویض کنیم.

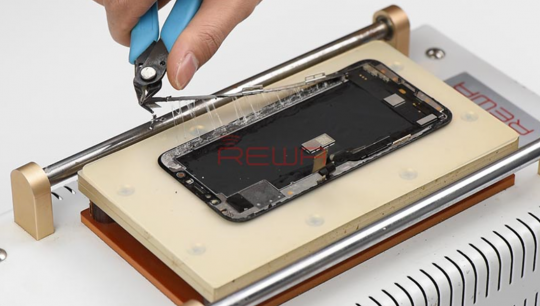

حال نوبت به برداشتن گیره های نگه دارنده ی پشت LCD میرسد(Bezel Removing). به جرأت می توان گفت این مرحله، مهم ترین مرحله ی تعویض شیشه ی شکسته صفحه نمایش است زیرا کوچکترین خطا منجر به از دست دادن کل صفحه نمایش می شود.

ابتدا آیفون را روی صفحه ی حرارتی که در دمای ۷۰ تا ۹۰ درجه ی سانتی گراد است قرار می دهیم. در بالای صفحه نمایش یک قسمت کوچکی از فلز نگه دارنده را برش می دهیم، حال به آرامی با محلول پاک کننده ی چسب و صفحه ی تلقی شروع به جدا کردن فلز نگه دارنده می کنیم. در هنگام برداشتن فلزها، باید کاملا مراقب باشیم که به قسمت های پایین IC و FPC و کابل های منعطف آسیب نرسد، زیرا این کابل ها با مقدار زیادی چسب به سطح زیرین چسبیده اند و باید تحت دمای بالا حرارت ببینند و همزمان با استفاده از پاک کننده ی چسب آن ها را برداریم.


Bezel Removing

Bezel Removing



پس از برداشتن گیره های نگهدارنده، برای اینکه مطمئن شویم به نمایشگر آسیبی نرساندیم آن را مجددا به آیفون وصل می کنیم و تست می گیریم. اگر تمام موارد به درستی کار کردند به سراغ برداشتن شیشه نمایشگر می رویم.

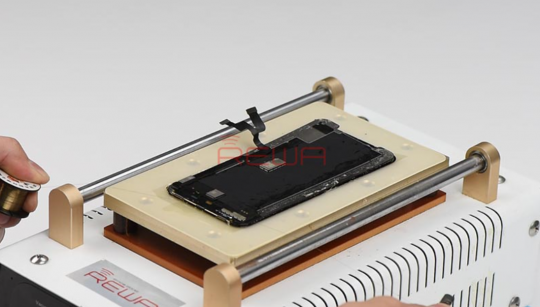

نوبت به جداسازی شیشه ی شکسته می رسد. ابتدا چسب نواری پهن را روی صفحه نمایش می چسبانیم تا از خورد شدن بیشتر آن جلوگیری کنیم. سپس آن را روی Haet Plat قرار می دهیم و حرارت می دهیم. با استفاده از سیم نازک شروع به جدا کردن صفحه ی شیشه ای می کنیم تا هیچ شیشه ای روی LCD باقی نماند و فقط چسب چسباندن شیشه به LCD روی آن باقی مانده باشد.


جداسازی شیشه ی شکسته

جداسازی شیشه ی شکسته



مرحله بعدی، از بین بردن چسب است. دو روش برای حذف چسب های باقی مانده وجود دارد، یک راه برداشتن چسب با دست است و راه دیگر این است که با چسب پاک کن الکتریکی، چسب های باقی مانده را برداریم. هر دو روش ذکر شده به خوبی جواب می دهند و ما در اینجا با دست، شروع به کندن چسب ها می کنیم.

پس از پاک کردن چسب ها به کمک دست، با N-hexane صفحه نمایش را به طور کامل تمیز می کنیم تا یک صفحه نمایش بدون شیشه (Glass) و چسب در اختیار داشته باشیم.

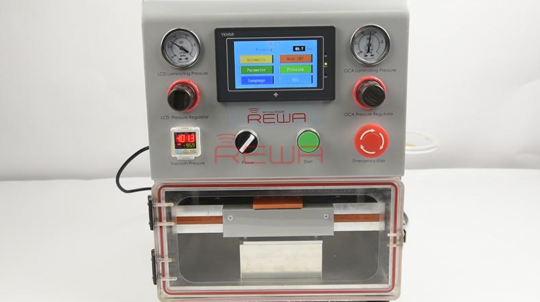

مرجله بعدی، Laminate کردن است. این مرحله به دو قسمت تقسیم می شود، قسمت اول Laminate کردن شیشه و قسمت دوم Laminate کردن صفحه نمایش است، که این دو قسمت با استفاده از ماشین Laminate کننده صورت می گیرد.


Laminate کردن

Laminate کردن



ابتدا باید OCA را به صفحه ی شیشه ای Laminate کنیم. اکنون باید OCA متصل شده به Glass را روی OLED یا همان Laminate ،LCD کنیم. حال دکمه ی Laminating LCD را روی دستگاه فشار می دهیم تا ماشین شروع به کار کند و حدود یک دقیقه بعد LCD به Glass ما ‌ Laminate می شود.

معمولا بعد از Laminate کردن، بر روی LCD هیچ حبابی باقی نمی ماند ولی برای اطمینان، بهتر است آن را داخل دستگاه حباب گیر قرار دهیم تا دستگاه تمام حباب ها را از بین ببرد. برای از بین بردن حباب ها، صفحه نمایش را به مدت ده دقیقه وارد دستگاه حذف حباب می کنیم و بعد از ده دقیقه خارج می کنیم و مشاهده می کنیم که هیچ حبابی روی صفحه نمایش ما وجود ندارد.

نوبت به اتصال گیره های فلزی می رسد. در اینجا یک نگه دارنده جدید را بر می داریم و با چسب به صفحه نمایش می چسبانیم، فقط باید مراقب باشیم زیرا ممکن است فشار بیش از اندازه برای چسباندن گیره ها، باعث شکستن صفحه نمایش شود پس باید این کار را با دقت و تمرکز  زیاد انجام دهیم.

در آخر باید صفحه نمایش را تست کنیم. کابل های اتصال دهنده را به دستگاه iPhone XS / XS Max وصل می کنیم و گوشی را روشن می کنیم. تست صفحه نمایش، تست لمس (Touch) و تست لمس سه بعدی را می ‌گیریم، مشاهده می کنیم که همه چیز به خوبی کار می کند و ما توانسته ایم شیشه ی شکسته صفحه نمایش را با موفقیت تعویض کنیم.
